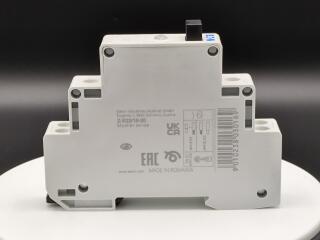

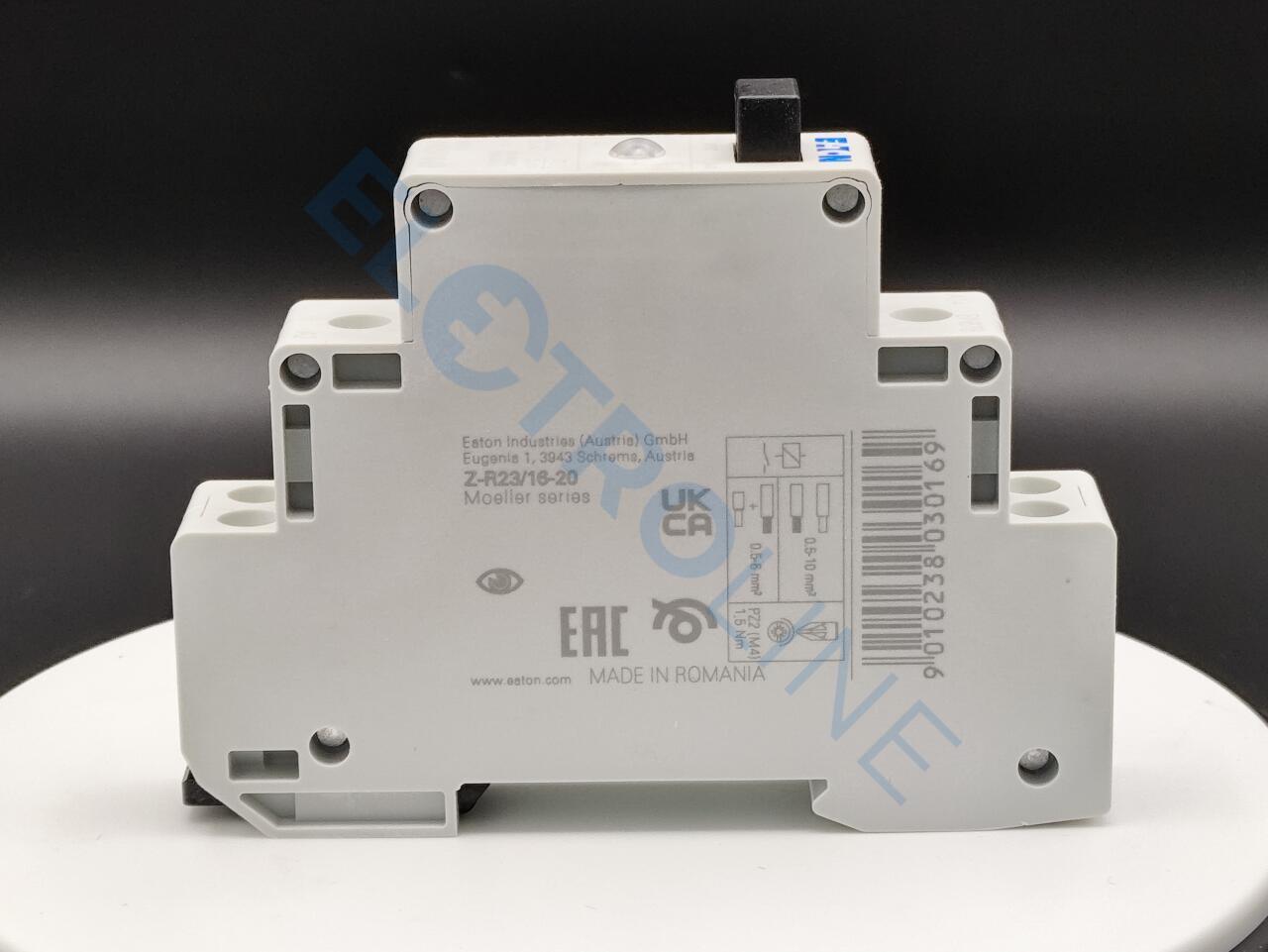

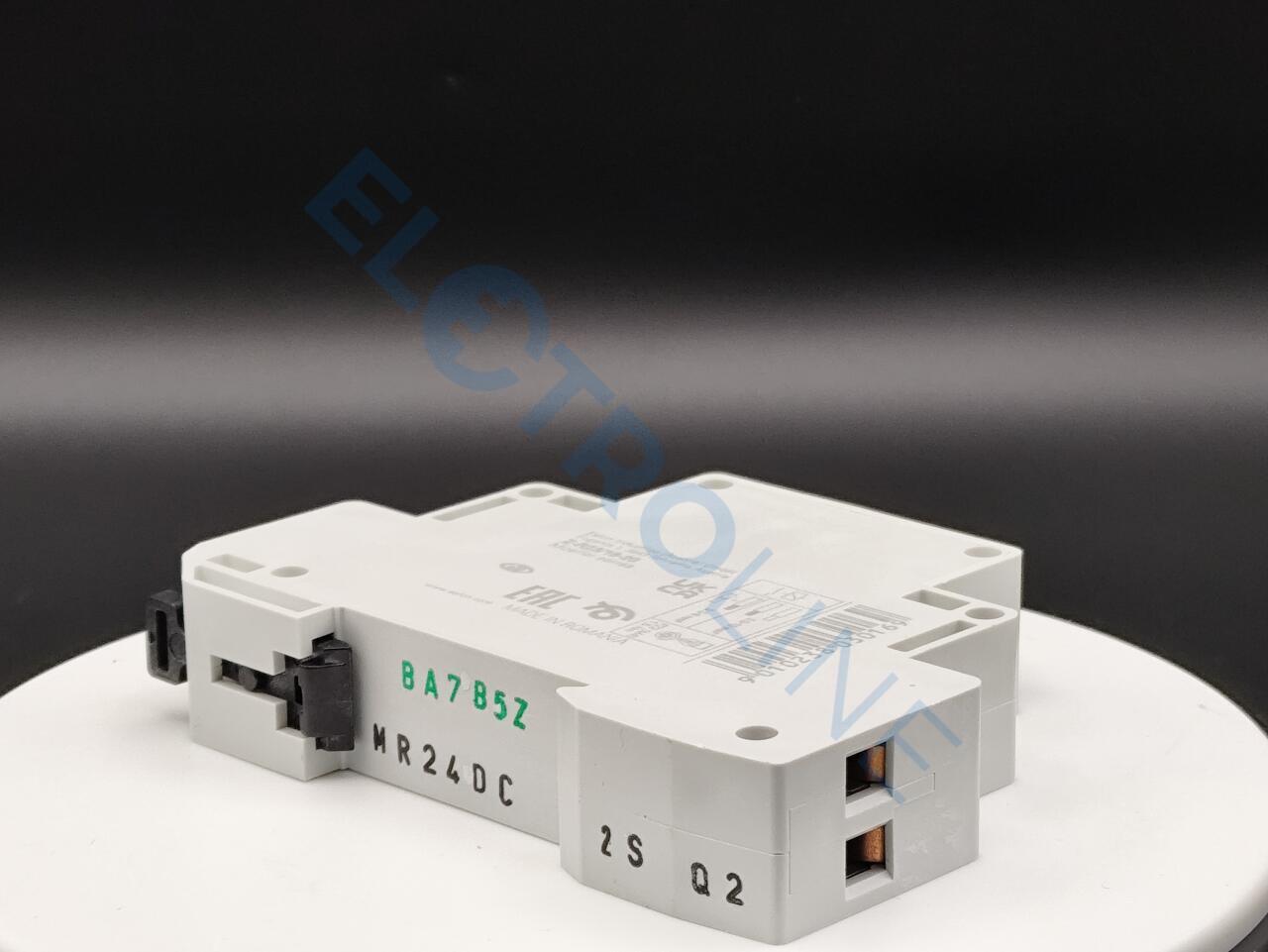

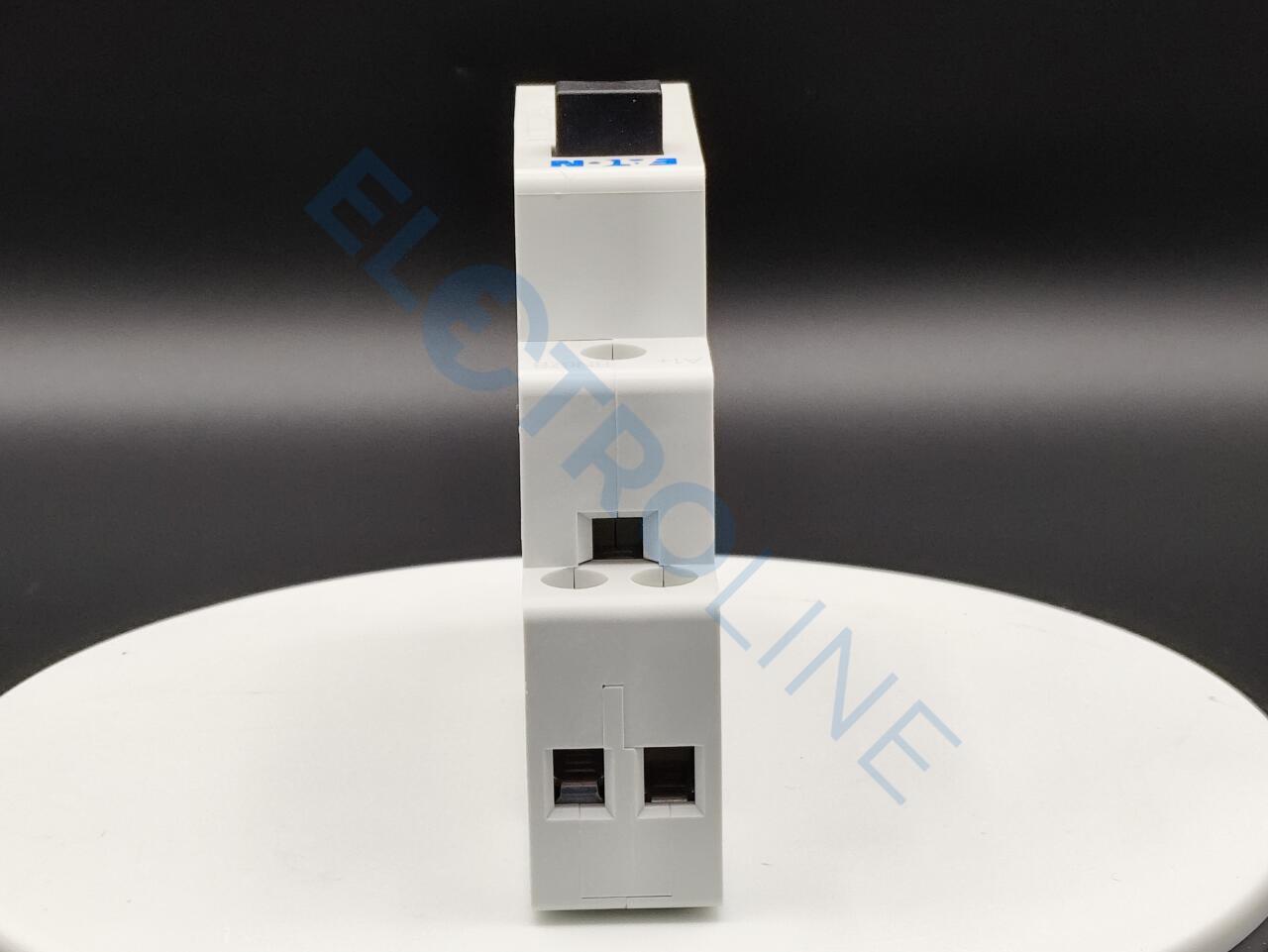

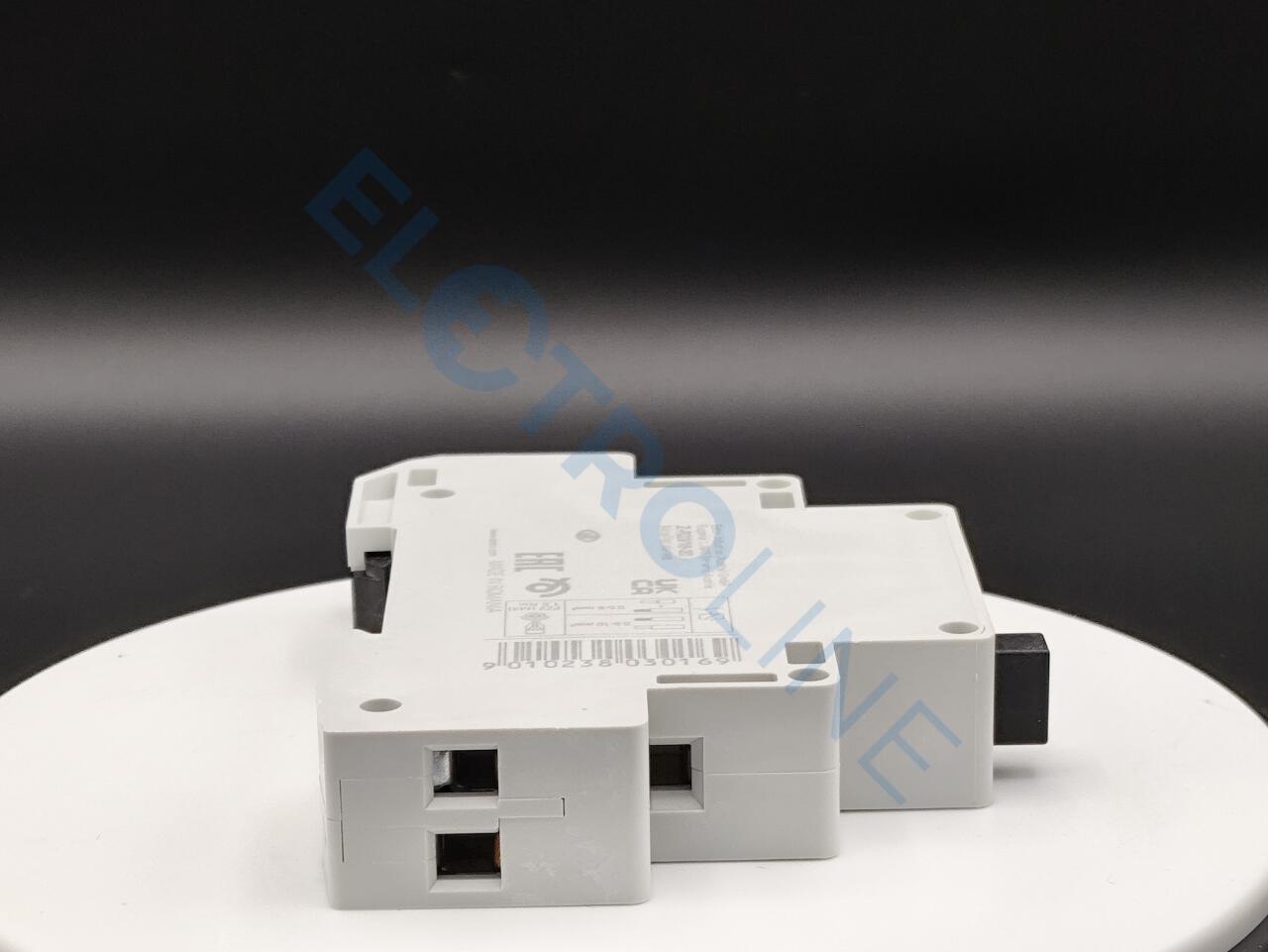

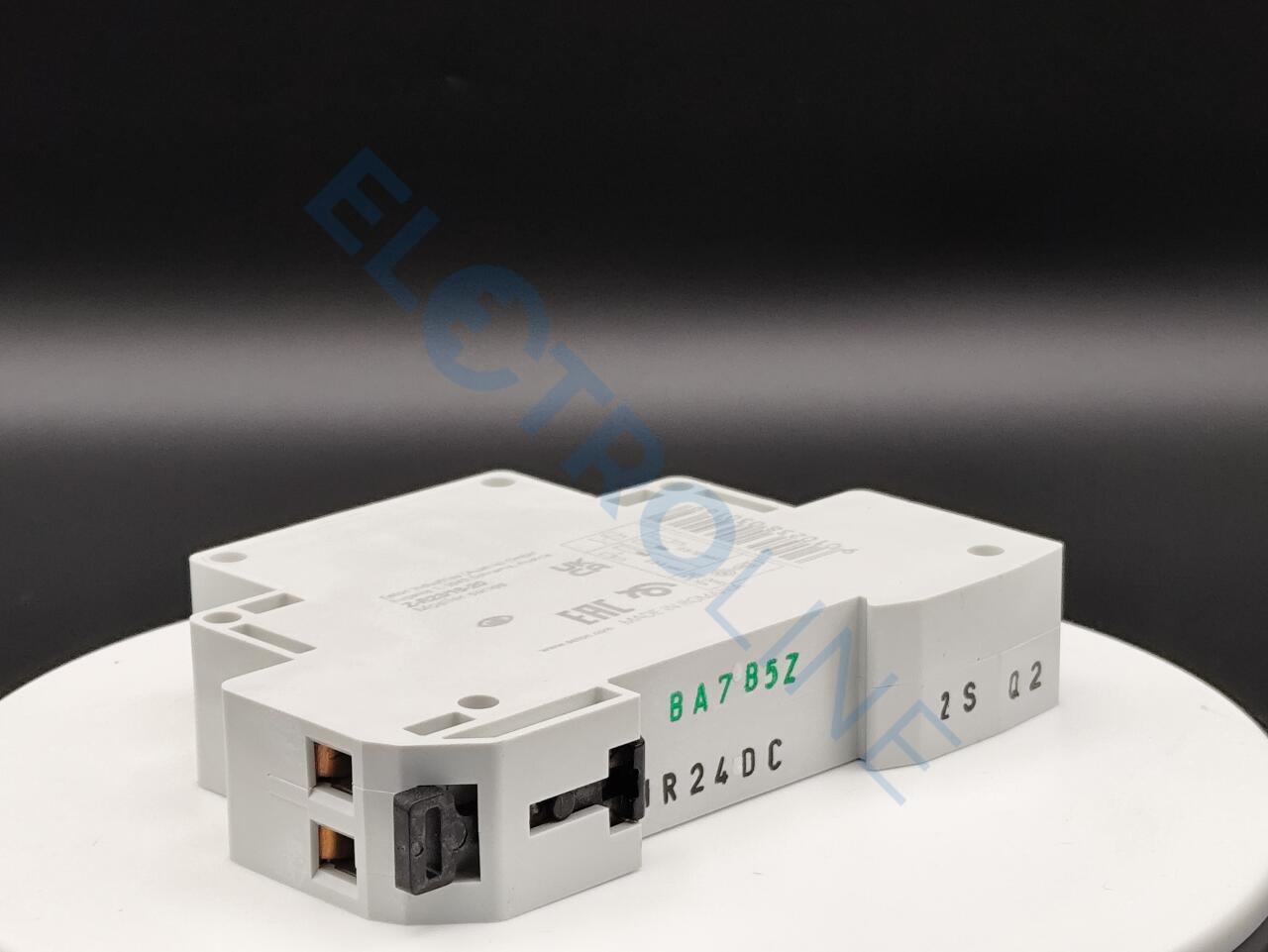

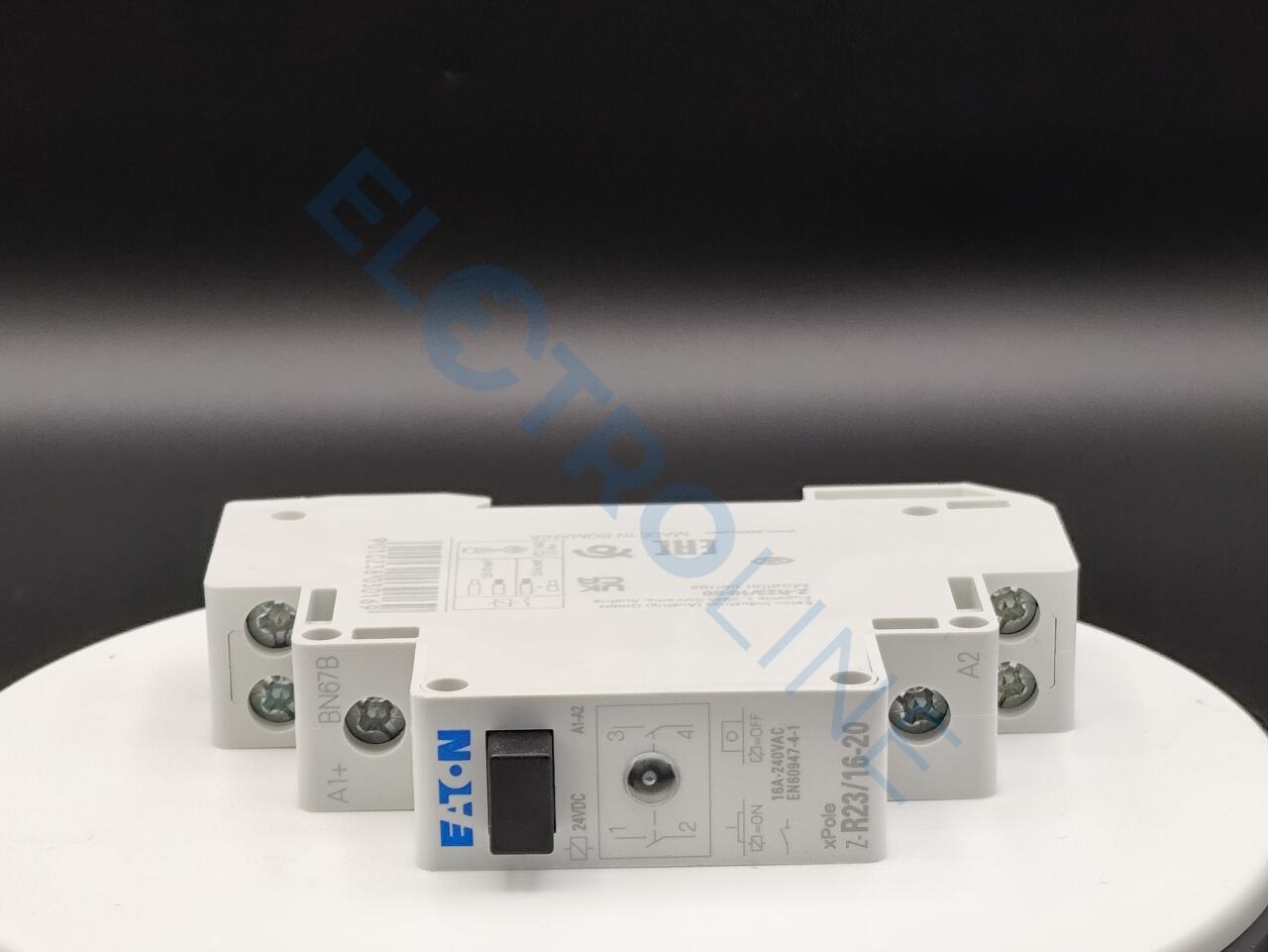

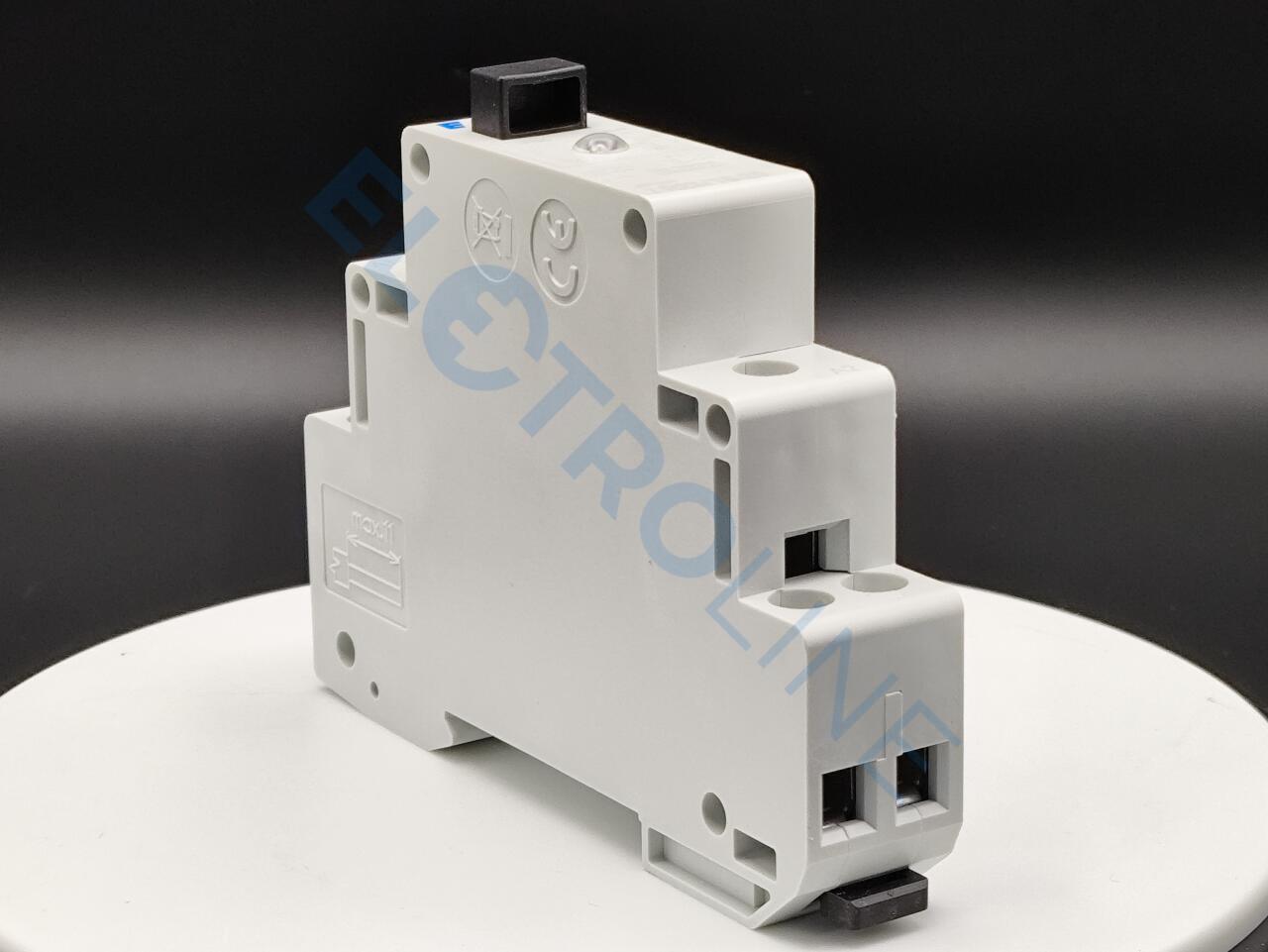

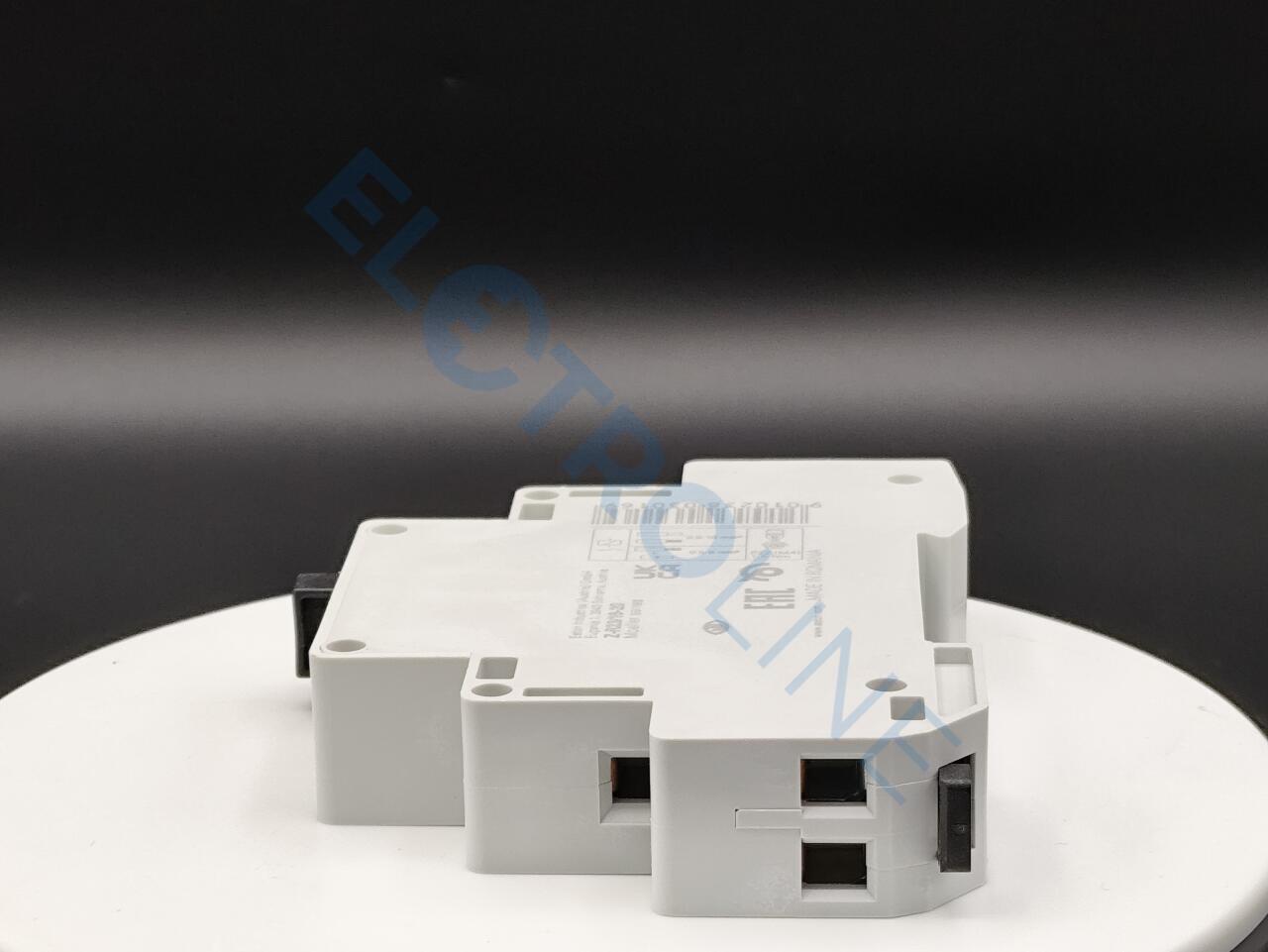

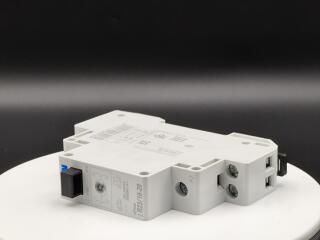

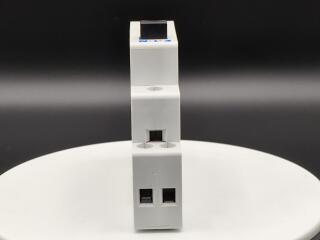

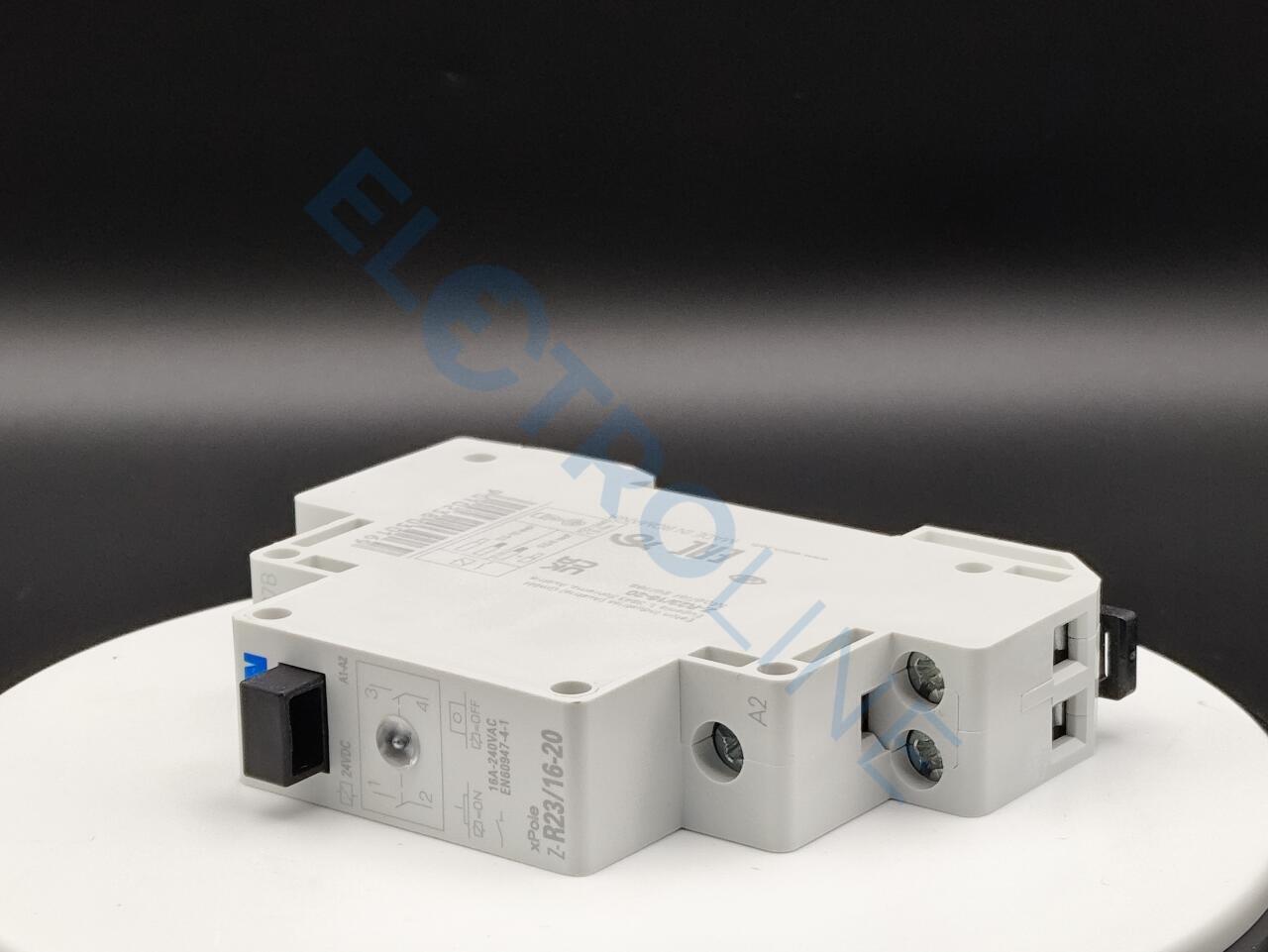

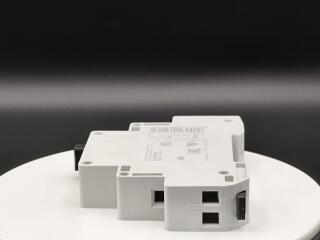

Z-R23/16-20, ICS-R16D024B200, Установочное реле, 24 V DC, 2НО, 16A

Name: Z-R23/16-20 - Установочное реле, 24 V DC, 2НО, 16A
Brand: Eaton
SKU: ICS-R16D024B200
Price: 3478.75 RUB
Availability: InStock

Уточняйте наличие у менеджеров

3 478.75 руб.

Цена с НДС

В корзину

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Eaton

Модель:

Z-R23/16-20

Артикул:

ICS-R16D024B200

Вес (кг):

0.12

Объем (дм3):

0.12

Ед. измерения:

шт

Семейство:

MOD01004

Нахождение в официальном каталоге Eaton:Инсталляционные приборы/Остальные модульные приборы

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Проверка конструкции в соответствии с IEC / EN 61439
2. Технические характеристики согласно ETIM 7.0

1. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	16 A
Потеря мощности оборудования, в зависимости от тока [Pvid]	0.8 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

2. Технические характеристики согласно ETIM 7.0

Устройства для распределительного щита / поверхностного монтажа (EG000062) / Монтажное реле (EC001652)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Модульные последовательные встраиваемые приборы для распределительных шкафов / Переключающие, коммутационные реле (ecl@ss10.0.1-27-14-23-09 [AFZ821014])
Функция	Mechanical
Способ крепления	DIN rail
Ширина в количестве модульных расстояний	1
Встроенная глубина	60 mm
Количество контактов как нормально разомкнутый контакт	2
Количество контактов как нормально замкнутый контакт
Количество контактов в качестве переключающего контакта
Управляющее напряжение 1	21 - 26 V
Тип управляющего напряжения 1	DC
Частота управления напряжением 1	0 - 0 Hz
Управляющее напряжение 2	0 - 0 V
Тип управляющего напряжения 2	AC/DC
Частота управления напряжением 2	0 - 0 Hz
Номинальный ток	16 A
Напряжение питания	240 - 240 V
Тип напряжения питания	AC
Максимум. нагрузка лампы накаливания	720 W
Максимум. люминесцентная лампа	303 VA
Максимум. нагрузочная люминесцентная лампа (Duo схема)	541 VA
Максимум. нагрузочная люминесцентная лампа (с параллельной компенсацией)	271 VA
Максимум. ток переключения (cos phi = 0,6)	5 A

Установочное реле

Технический паспорт - Z-R23/16-20

Артикул	Модель	Продукт	Цена
ICS-R16D024B010	Z-R23/16-01	Установочное реле, 24 V DC, 1нз, 16A	2 959 руб.
ICS-R16D024B100	Z-R23/16-10	Установочное реле, 24 V DC, 1но, 16A	2 784 руб.
ICS-R16D024B110	Z-R23/16-11	Установочное реле, 24 V DC, 1но+1нз, 16A	3 829 руб.
