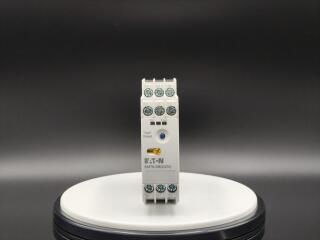

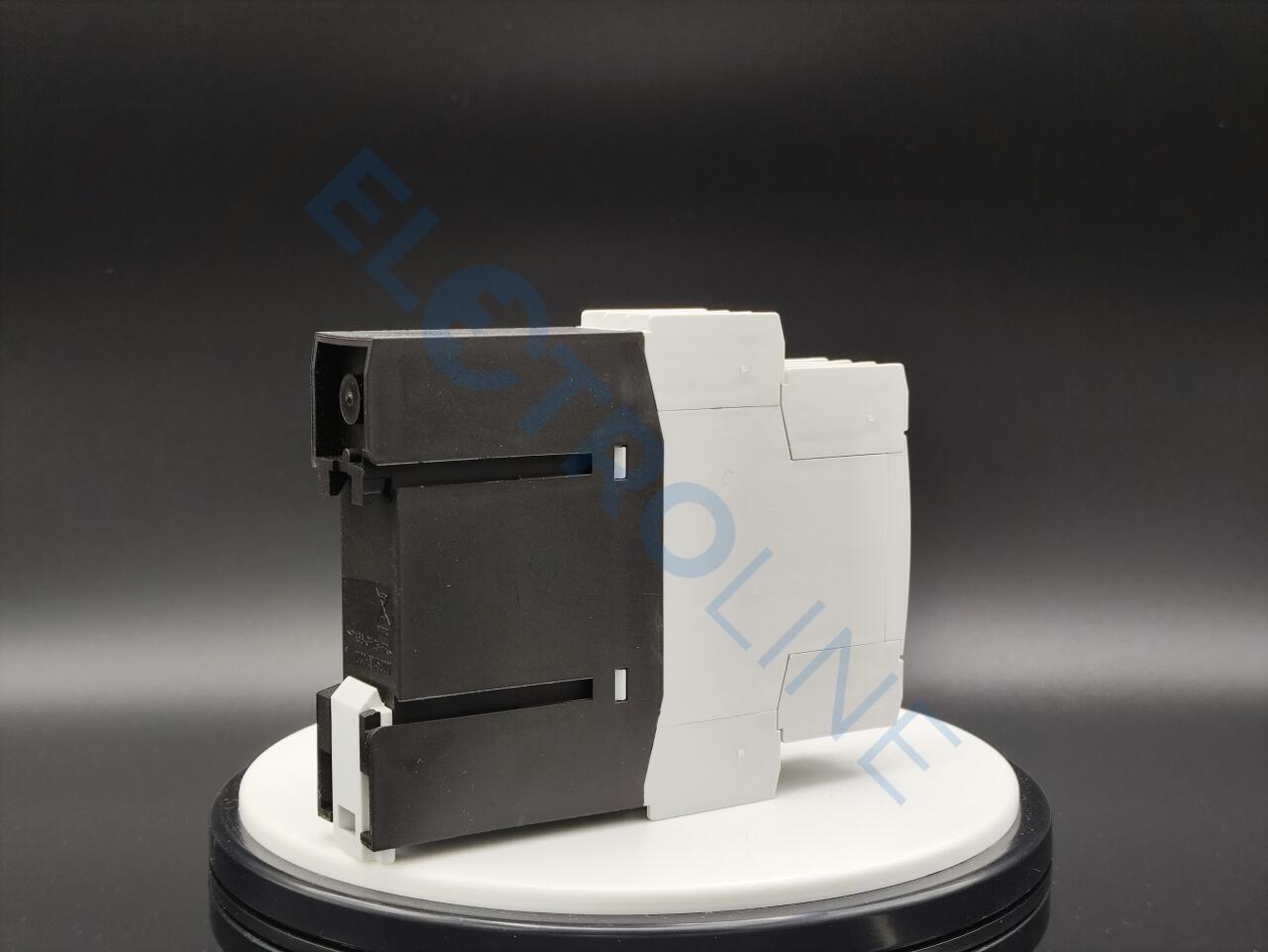

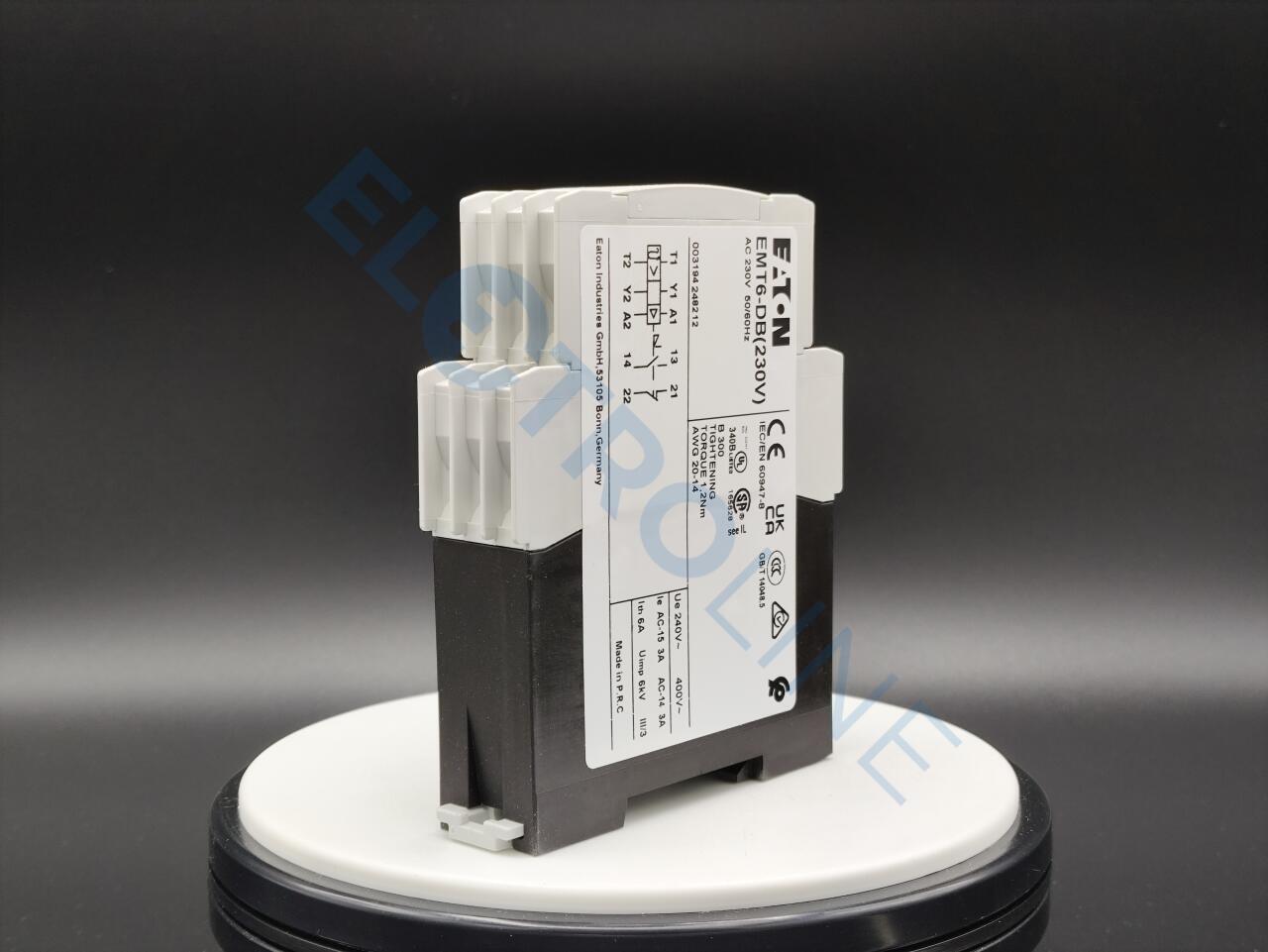

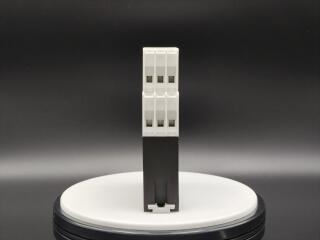

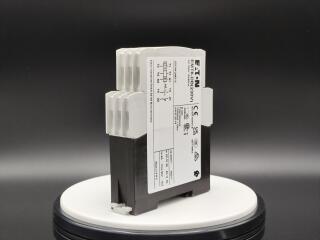

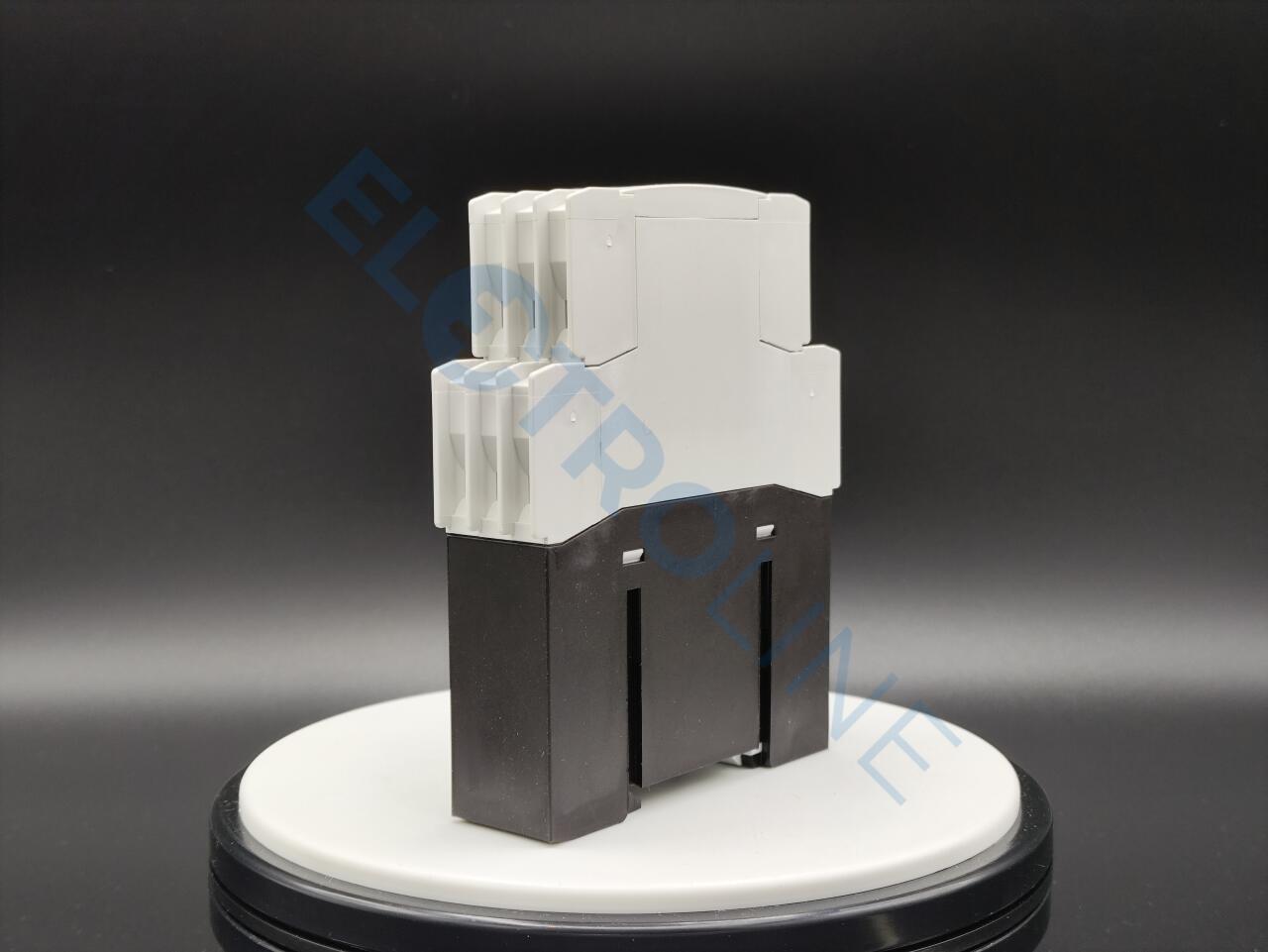

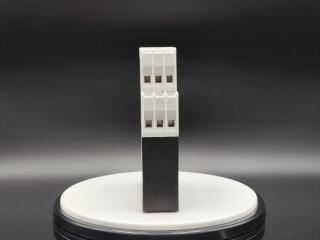

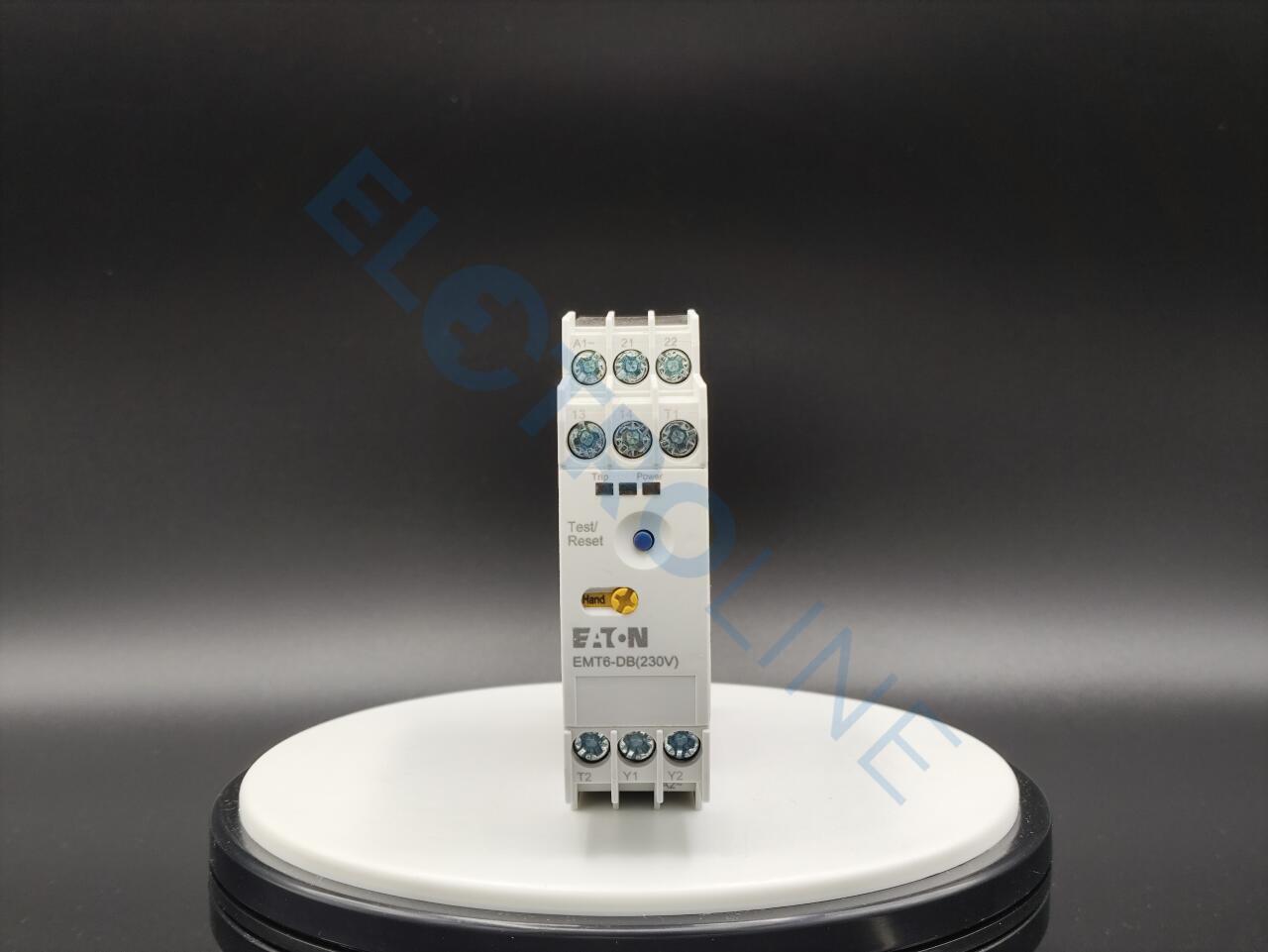

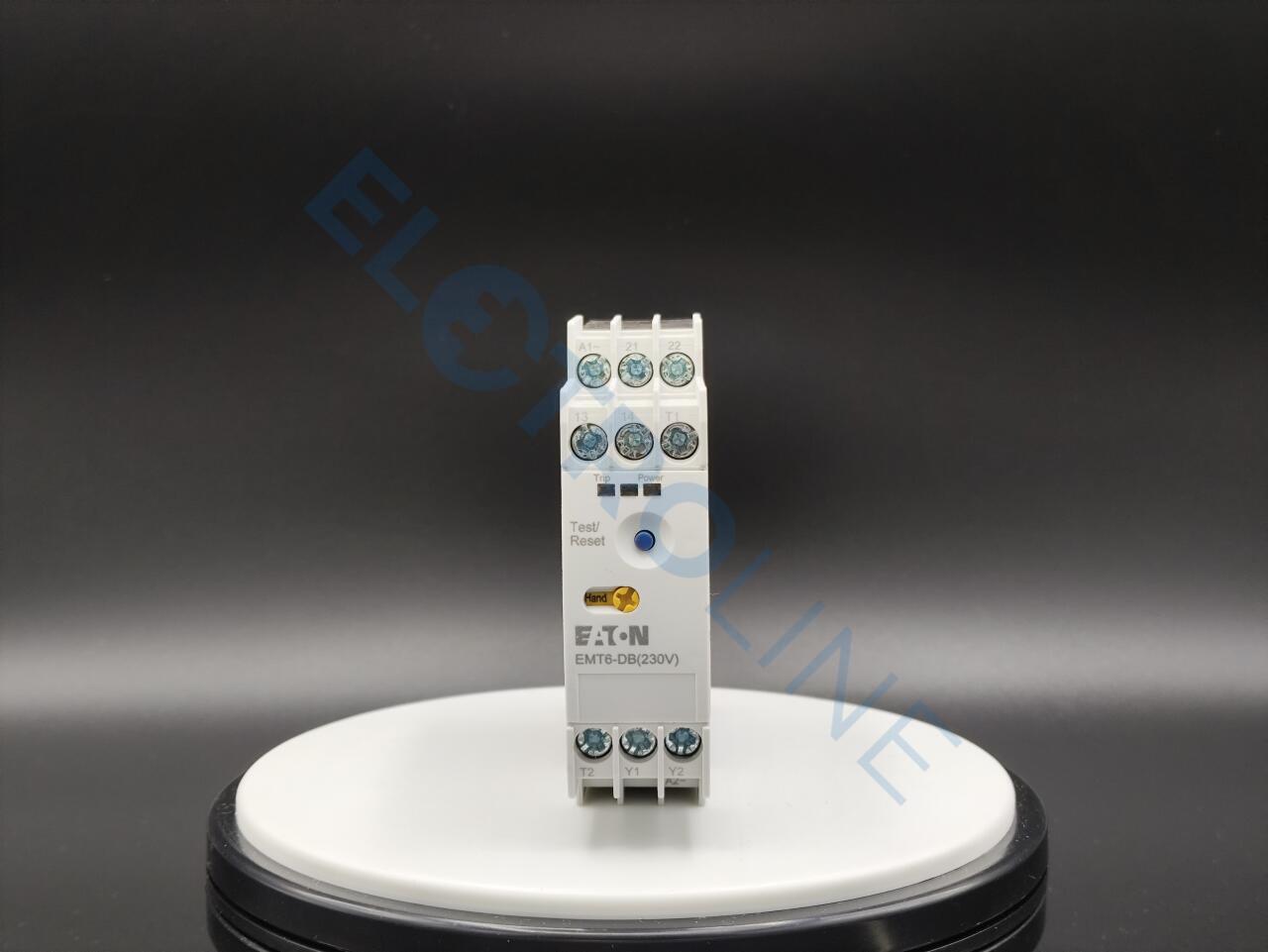

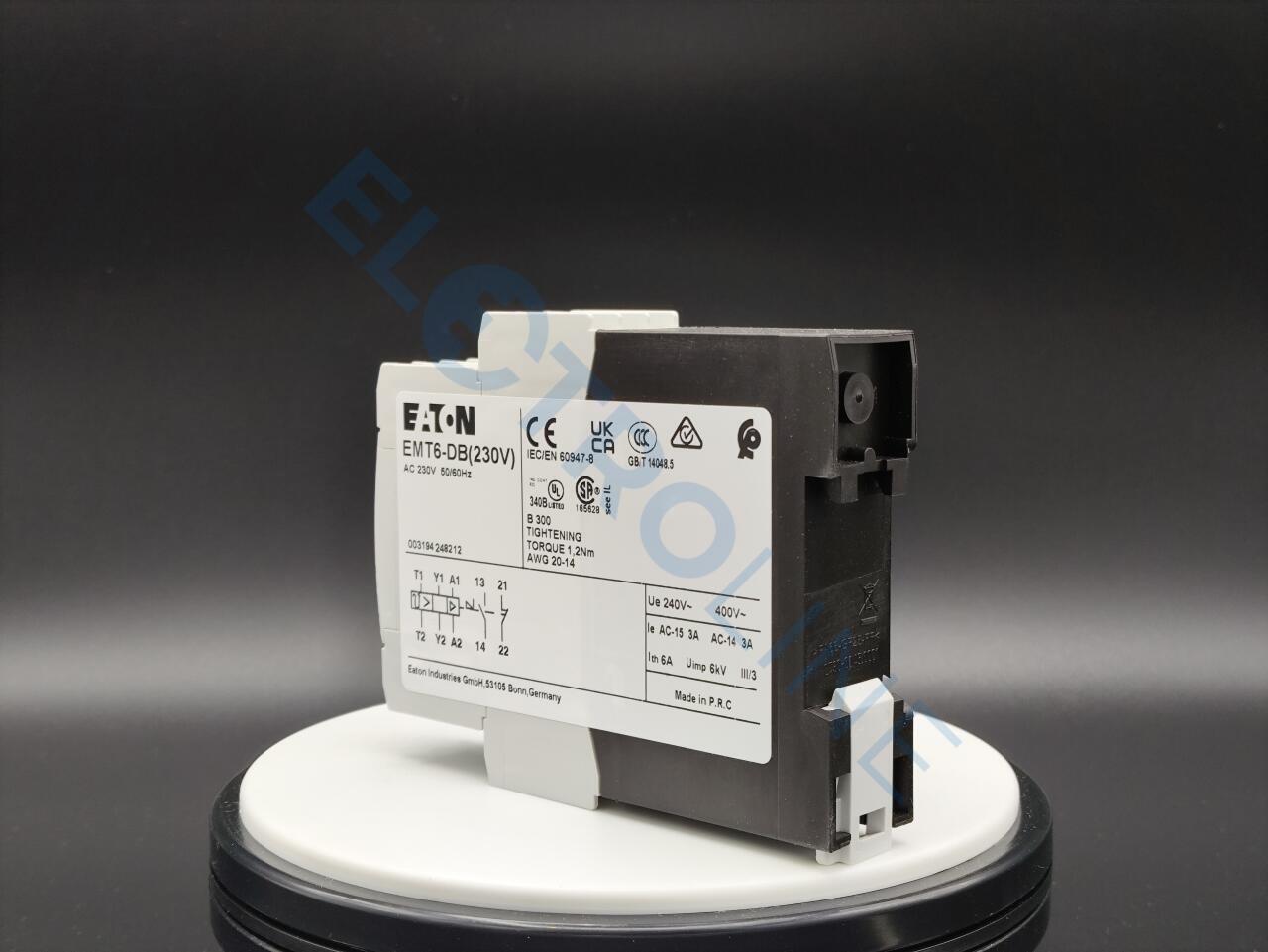

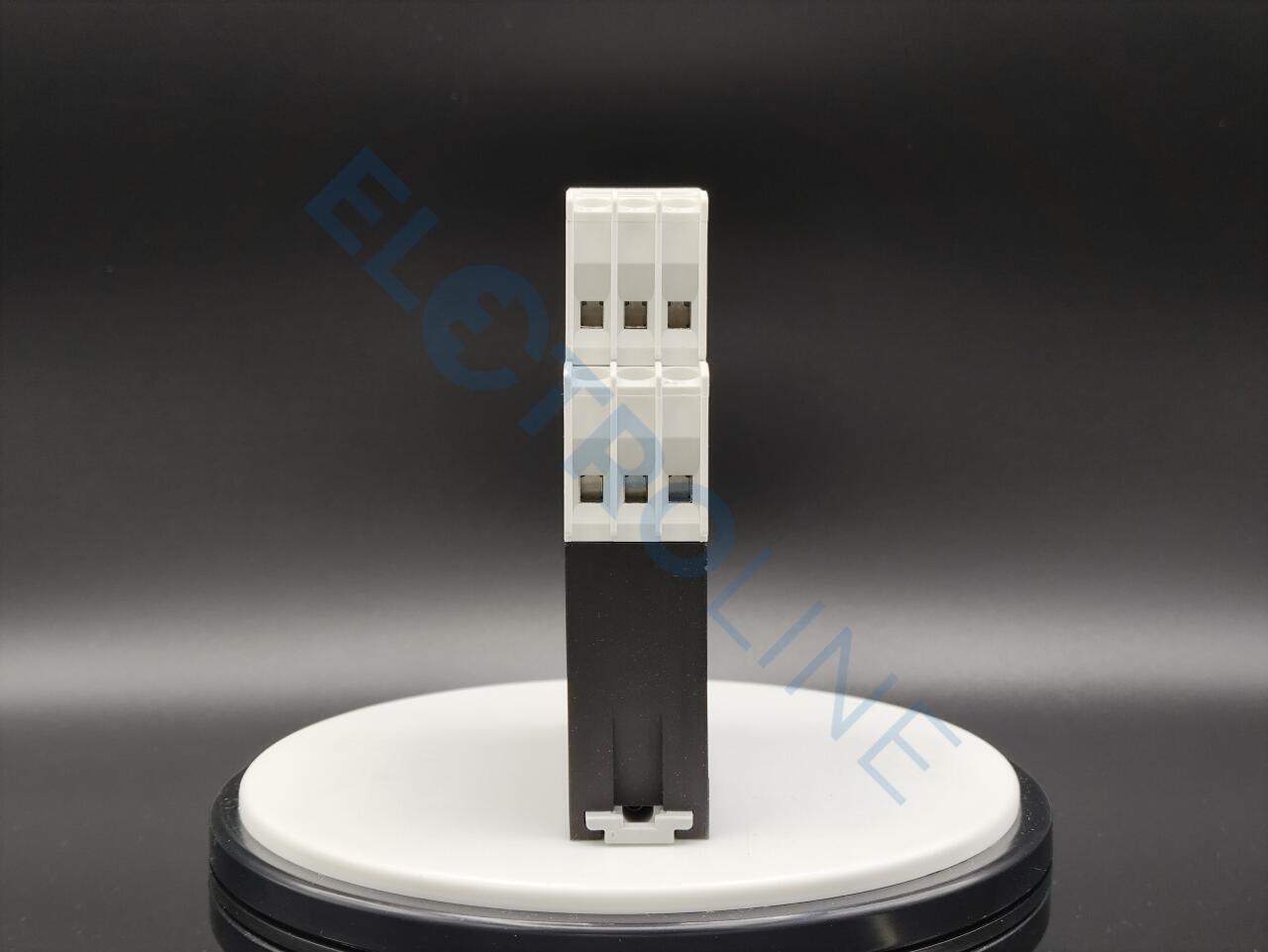

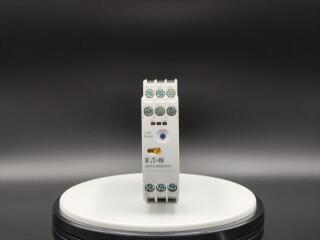

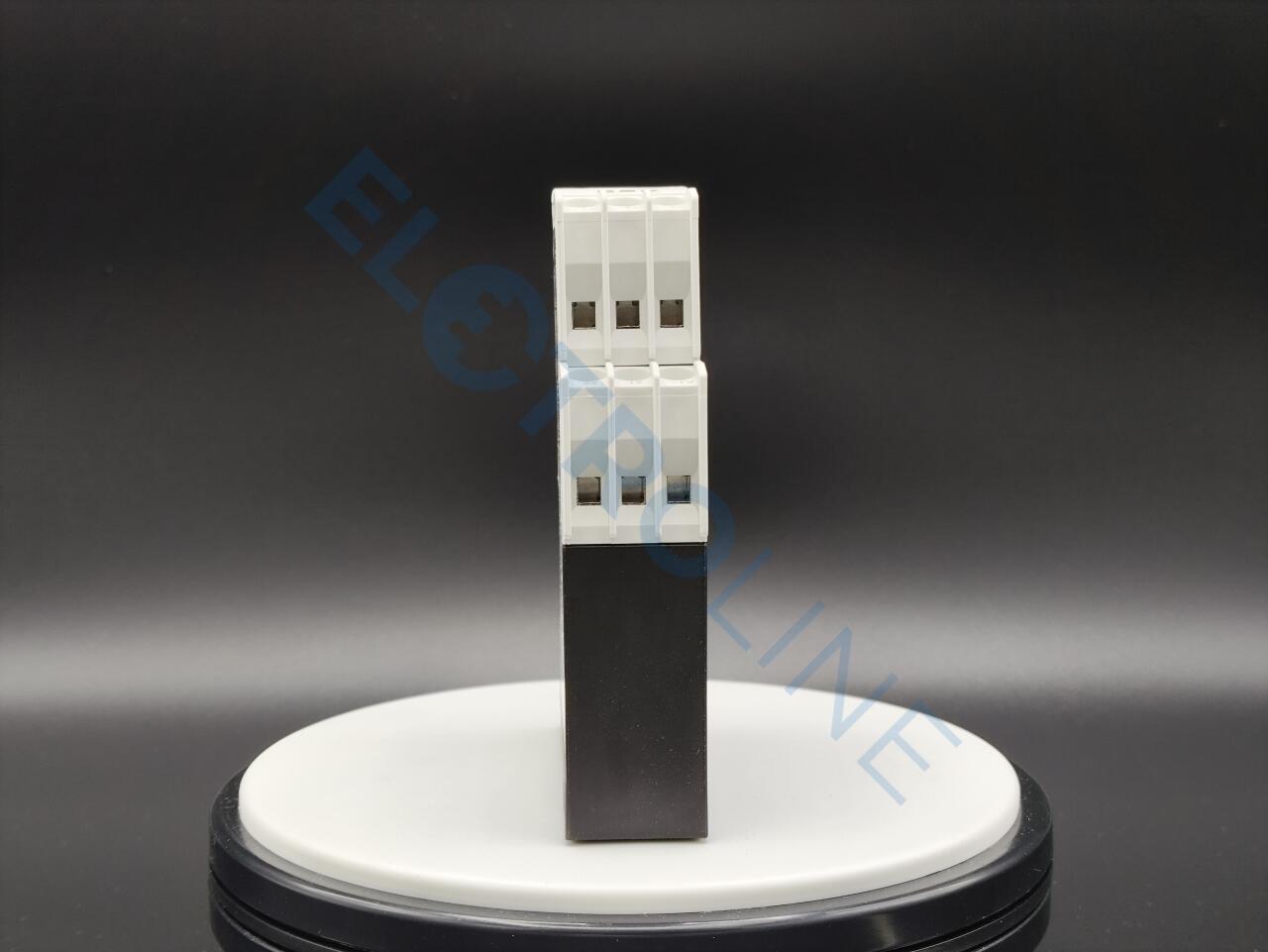

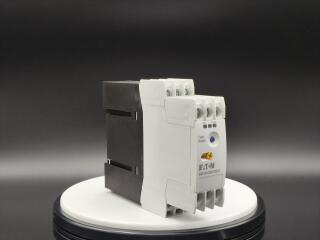

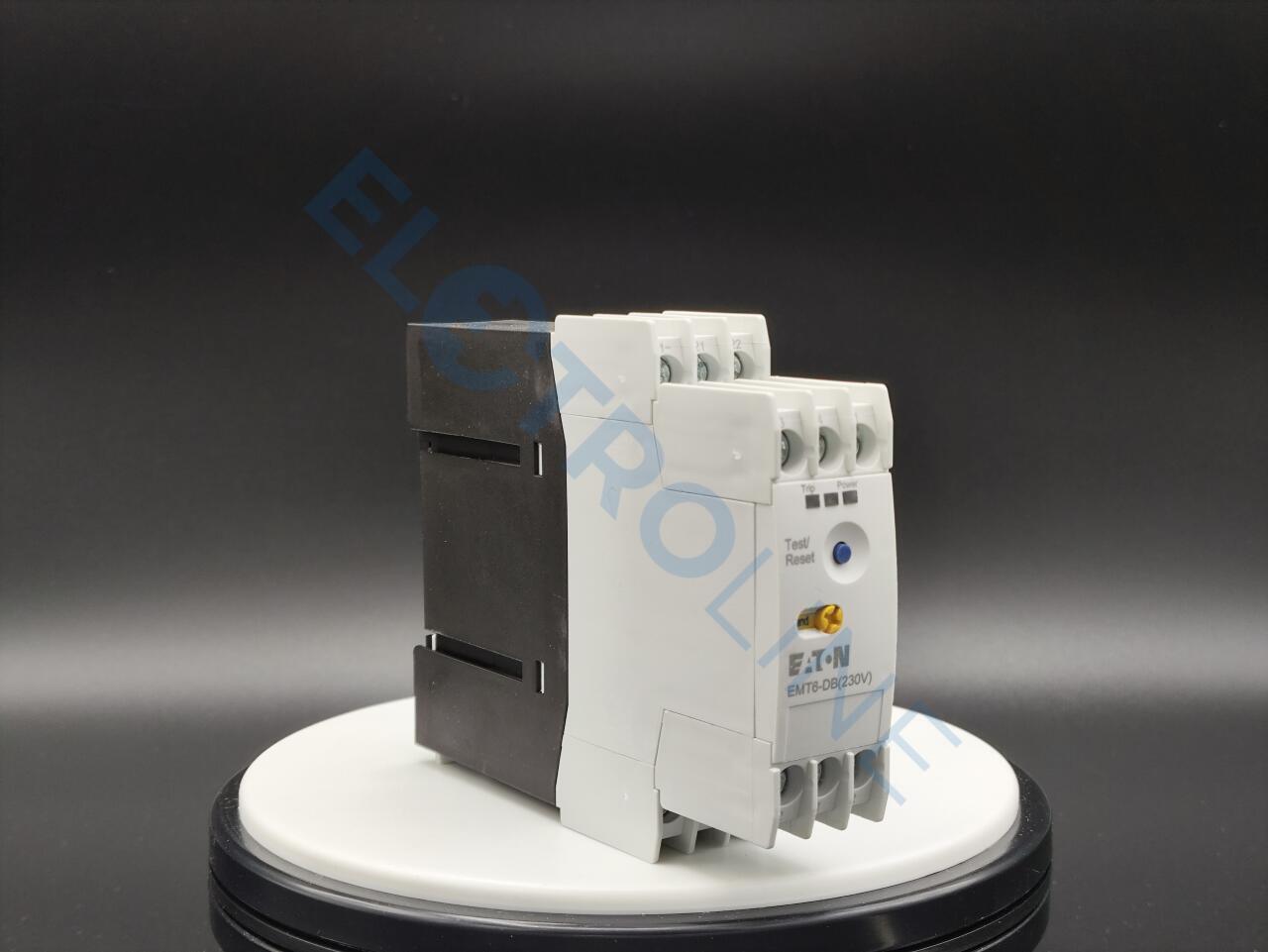

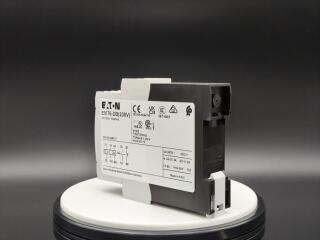

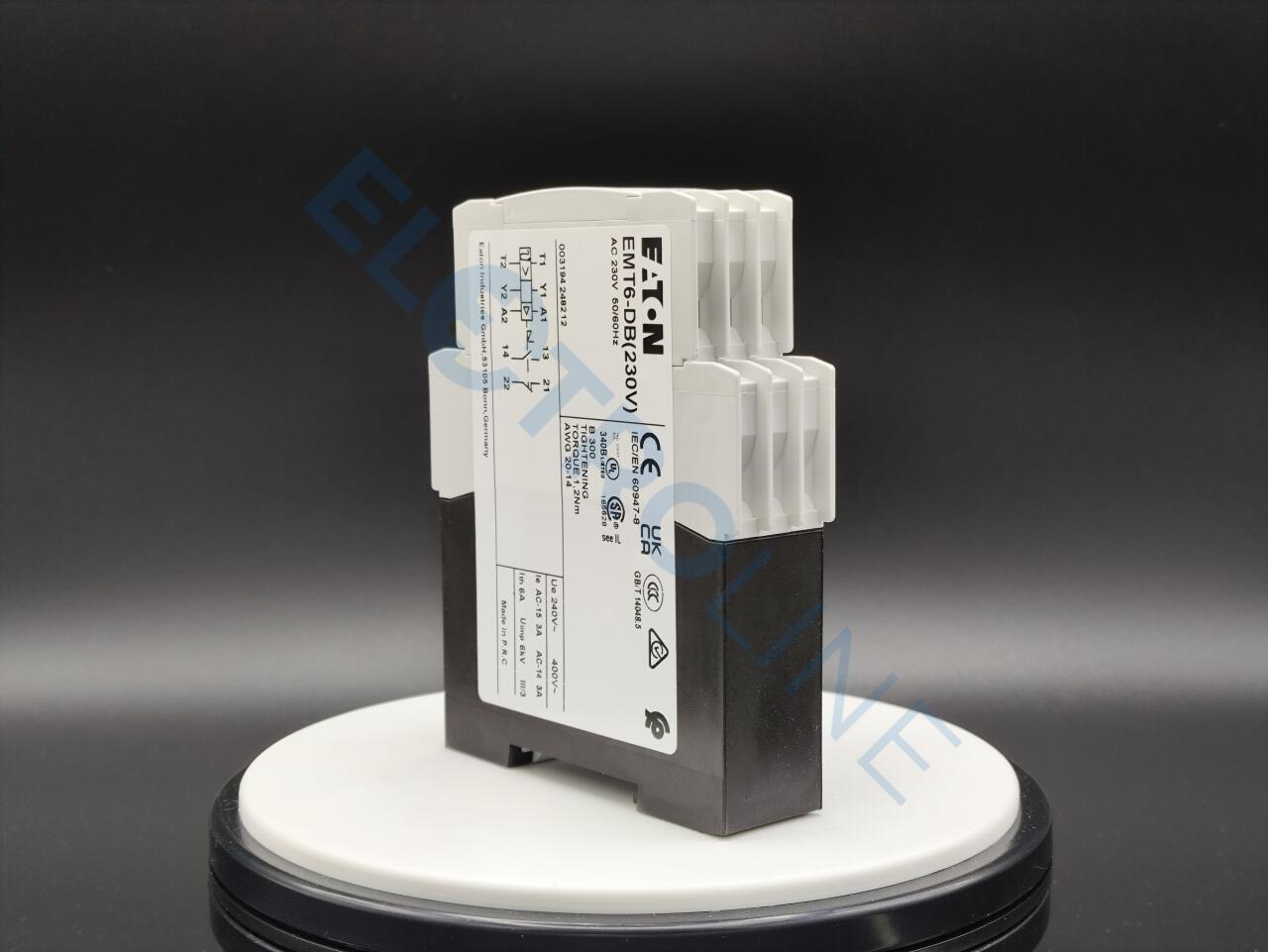

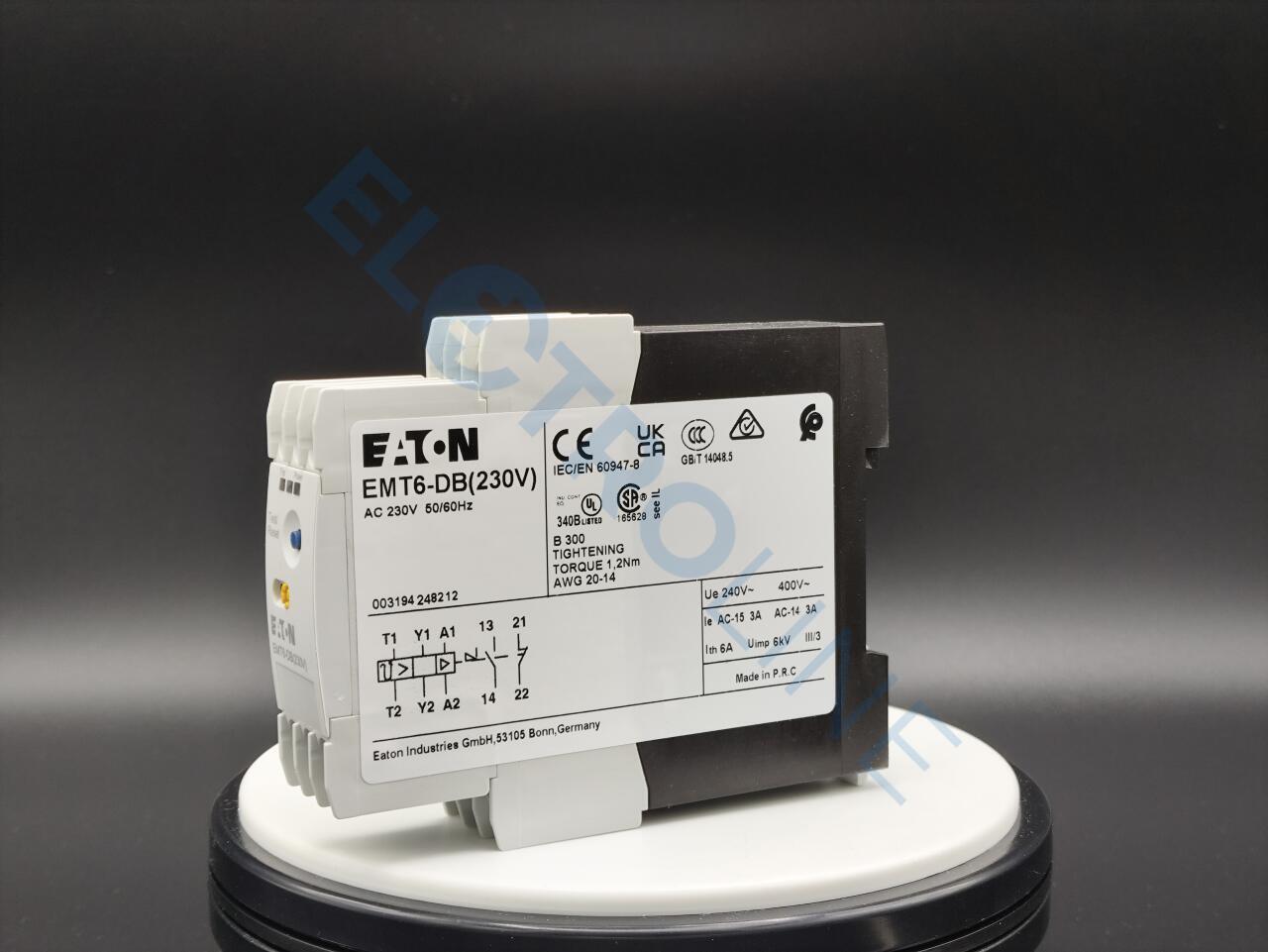

EMT6-DB(230V) термисторное реле защиты двигателя, 230V50/60Hz, + замок

термисторное реле защиты двигателя, 230V50/60Hz, + замок

В избранное

EMT6-DB(230V), 0000066401, термисторное реле защиты двигателя, 230V50/60Hz, + замок

Name: EMT6-DB(230V) - термисторное реле защиты двигателя, 230V50/60Hz, + замок
Brand: Eaton
SKU: 0000066401
Price: 18230 RUB
Availability: InStock

Уточняйте наличие у менеджеров

18 230.00 руб.

Цена с НДС

В корзину

Ассортимент: Термисторные реле защиты электродвигателей EMT6

Наличие:

5 шт. - Склад 1

Бренд:

Eaton

Модель:

EMT6-DB(230V)

Артикул:

0000066401

Вес (кг):

0.18

Объем (дм3):

0.2

Ед. измерения:

шт

Семейство:

AU07006

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Реле контроля EMT

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Ассортимент	Термисторные реле защиты электродвигателей EMT6
Функция	с возможностью переключения с/без блокировки повторного включениядля ручного или дистанционного возвратаКнопка тестированияИндикация посредством сетевых светодиодов и светодиодов неисправности
Расчетный рабочий ток [Ie]
AC-15240 В [Ie]	3 A
AC-14300 В [Ie]	3 A
AC-14400 В [Ie]	3 A
AC-14	Значение действительно с версии 001.
Обычный термический ток [Ith]	6 A
Номинальное управляющее напряжение источника питания [Us]	230 B 50/60 Гц В
Указания	Соблюдать указания из руководства MN03407006Z-DE/EN.Возможно крепление на DIN-рейке IEC/EN 60715.

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947, VDE 0660, EN 55011
Стойкость к климатическим воздействиям	влажный нагрев, постоянный, в соответствии с IEC 60068-2-78; влажный нагрев, цикличный, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут	-25 - +60 °C
Температура окружающей средыв капсульном корпусе	- 25 - 45 °C
Температура окружающей средыХранение	- 45 - 85 °C
Установочное положение	любая
Вес	0.15 кг
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27	10 g
Класс защиты	IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)	защита от прикосновения пальцами и тыльной стороной кистей рук
Безопасное разъединение согласно EN 61140между контактами	250 В перем. тока
Безопасное разъединение согласно EN 61140между контактами и питающим напряжением	250 В перем. тока
Цепи вспомогательного и управляющего тока
Номинальная устойчивость к импульсу [Uimp]	4000 В перем. тока
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
	Значение действительно с версии 001.
Категория перенапряжения / степень загрязнения	III/3
Поперечные сечения соединения цепи вспомогательного и управляющего токаодножильный	1 x (0, 5 - 2, 5)2 x (0, 5 - 1, 5) мм2
Поперечные сечения соединения цепи вспомогательного и управляющего токатонкопроволочный с оконечной муфтой	1 x (0, 5 - 2, 5)2 x (0, 5 - 1, 5) мм2
Поперечные сечения соединения цепи вспомогательного и управляющего токаОдно- или многожильный	20 - 14 AWG
Соединительный винт	M3, 5
Начальный пусковой момент	1, 2 Нм
ИнструментыОтвертка с профилем Pozidriv	2 Размер
ИнструментыСтандартная отвёртка	1 x 6 мм
Вспомогательный контур
Номинальные выдерживаемые напряжения изоляции [Ui]	300 В
Номинальные выдерживаемые напряжения изоляции [Ui]	400 В
	Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14Замыкающие контакты300 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-14Замыкающие контакты380 В 400 В 415 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-14Замыкающие контакты	Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14Размыкающие контакты300 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-14Размыкающие контакты380 В 400 В 415 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-14Размыкающие контакты	Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты300 В [Ie]	1 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie]	1 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты	Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты300 В [Ie]	1 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie]	1 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты	Значение действительно с версии 001.
Макс. защита от короткого замыканияПредохранитель [gG/gL]	6 A
Цепь управляющего тока
Номинальные выдерживаемые напряжения изоляции [Ui]	240 В
Номинальное напряжение [Ue]	230 В
Безопасность по напряжению	0.85 - 1.1 x Ue
Потребляемая мощностьПерем. ток (AC)	3.5 VA
Потребляемая мощностьПост. ток (DC)	2 W
Расцепление при примерно	≧ 3600 Ω
Повторное включение при приблиз.	≦ 1600 Ω
Цепь датчика	Параметры цепи датчика при US и +20 °C:макс. длина кабеля к датчику – 250 м (без изоляции)Общее сопротивление при холодном двигателе ∑ RK ≦ 1500 Ом- RT1-T2 (T1, T2, короткозамкн.): IT1-T2 = 1, 9 мА- RT1-T2 (4 кОм): UT1-T2 = макс. 3 В пост. тока, IT1-T2 = макс. 0, 8 мА- RT1-T2 (T1, T2, разомкнут.): UT1-T2 = 5, 1 В пост. тока, станд. (5, 5 В пост. тока, макс.)
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)примененный стандарт	IEC/EN 61000-4-2
Электростатическая разрядка (ESD)Выход воздуха	8 кВ
Электростатическая разрядка (ESD)Разряд контакта	6 кВ
Электромагнитные поля (RFI)примененный стандарт	IEC/EN 61000-4-3
Электромагнитные поля (RFI)	80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Подавление радиочастотных помех	EN 55011Класс B
Импульсное напряжение	Кабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ
Мощные импульсы (скачок напряжения)	2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6	10 В

3. Проверка конструкции в соответствии с IEC / EN 61439

Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	1.5 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле контроля температуры (EC001446)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Temperature monitoring equipment (ecl@ss10.0.1-27-37-18-10 [AKF104014])
Тип электрического подключения	Screw connection
Номинальное управляющее напряжение питания Us при AC 50 Гц	230 - 230 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	230 - 230 V
Номинальное управляющее напряжение питания Us при постоянном токе	0 - 0 V
Тип напряжения для приведения в действие	AC
Со съемными зажимами	Нет
Количество измерительных цепей	1
Возможна регистрация ошибок	Нет
Возможен внешний сброс	Да
Количество контактов как нормально замкнутый контакт	1
Количество контактов как нормально разомкнутый контакт	1
Количество контактов в качестве переключающего контакта
Диапазон измерения температуры	0 - 0 °C
Диапазон измерения сопротивления	750 - 12000 Ohm
Ширина	23 мм
Высота	84 мм
Глубина	104 мм

5. Апробации

Стандарты на продукцию	UL 508; CSA-C22.2 No. 14; IEC/EN 60947-8; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	12528
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет
Максимум. Уровень напряжения	600 V AC
Степень защиты	IEC: IP20, UL/CSA Type: -

6. Характеристики

7. Размеры



	действительно начиная с версии 001

термисторное реле защиты двигателя, 230V50/60Hz, + замок

Alternate Catalog No. EMT6-DB(230V)

Технический паспорт - EMT6-DB(230V)

Артикул	Модель	Продукт	Цена
0000066166	EMT6	Термисторное реле 24-240 в ас/dc, без автоматического сброса	12 031 руб.
0000066167	EMT6-DB	Термисторное реле 24-240 в ас/dc, автоматический/ручной сброс, кнопка тестирования	21 268 руб.
0000066168	EMT6-DBK	Термисторное реле 24-240 в ас/dc, автоматический/ручной сброс, кнопка тестирования	27 353 руб.
0000066400	EMT6(230V)	Термисторное реле 230 в ас, автоматический/ручной сброс, кнопка тестирования	10 348 руб.
0000269470	EMT6-K	Термисторное реле защиты электродвигателя, 1но +1 нз, без 24-240VAC/DC с блокировкой повторного включения	12 975 руб.
0000269471	EMT6-KDB	Термисторное реле защиты электродвигателя, 1но +1 нз, 24-240VAC/DC, + блокировка	22 343 руб.
