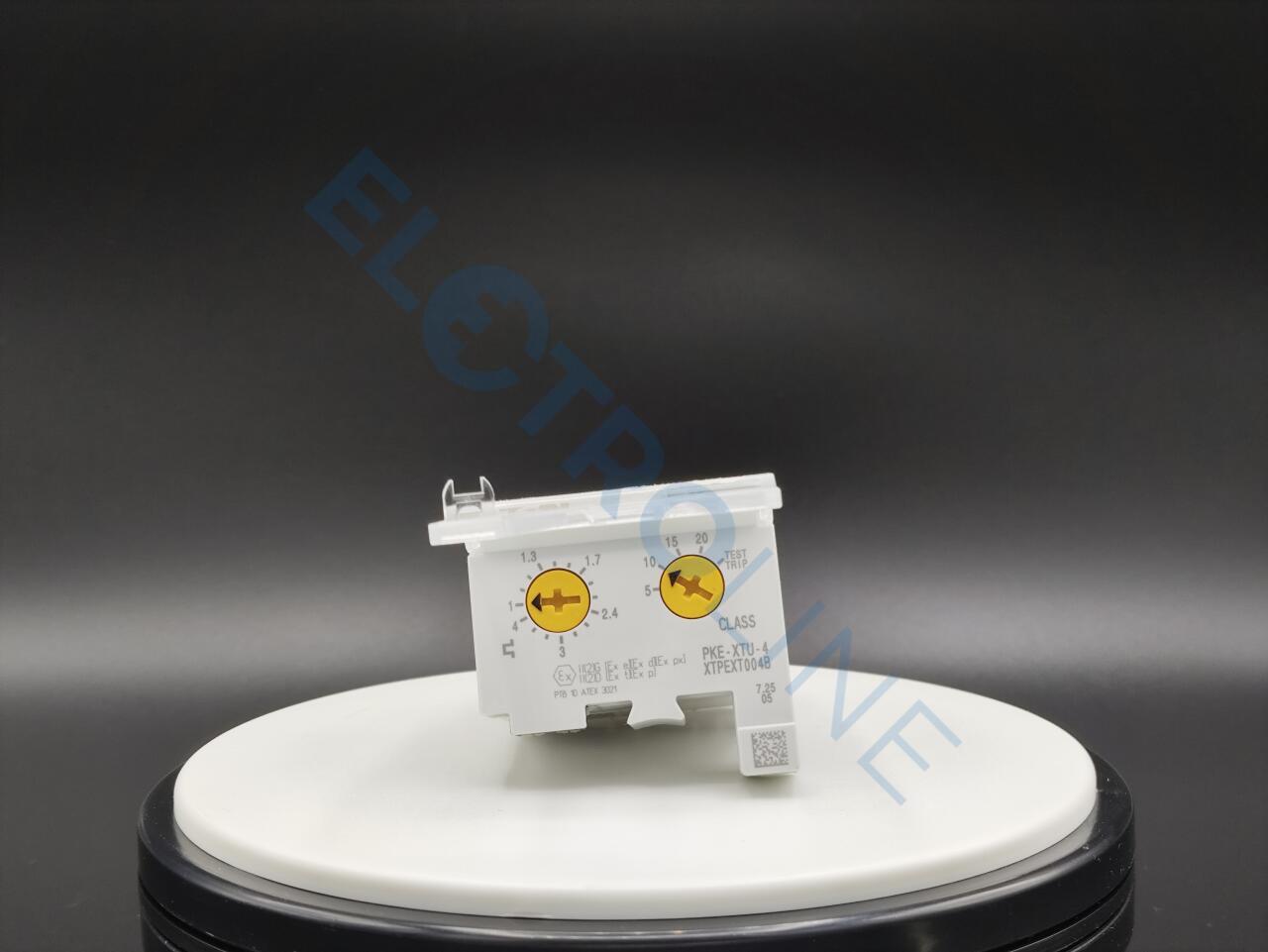

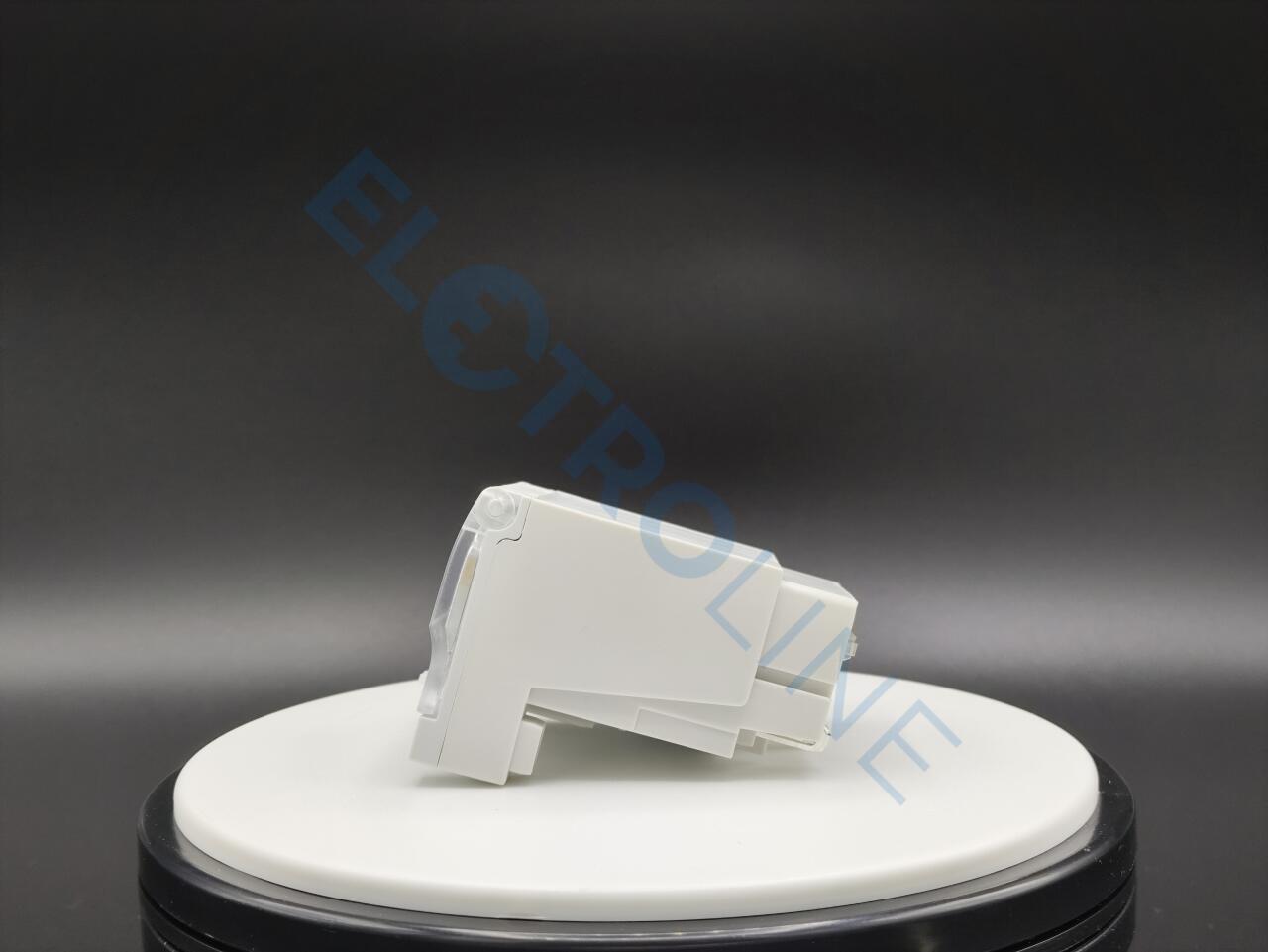

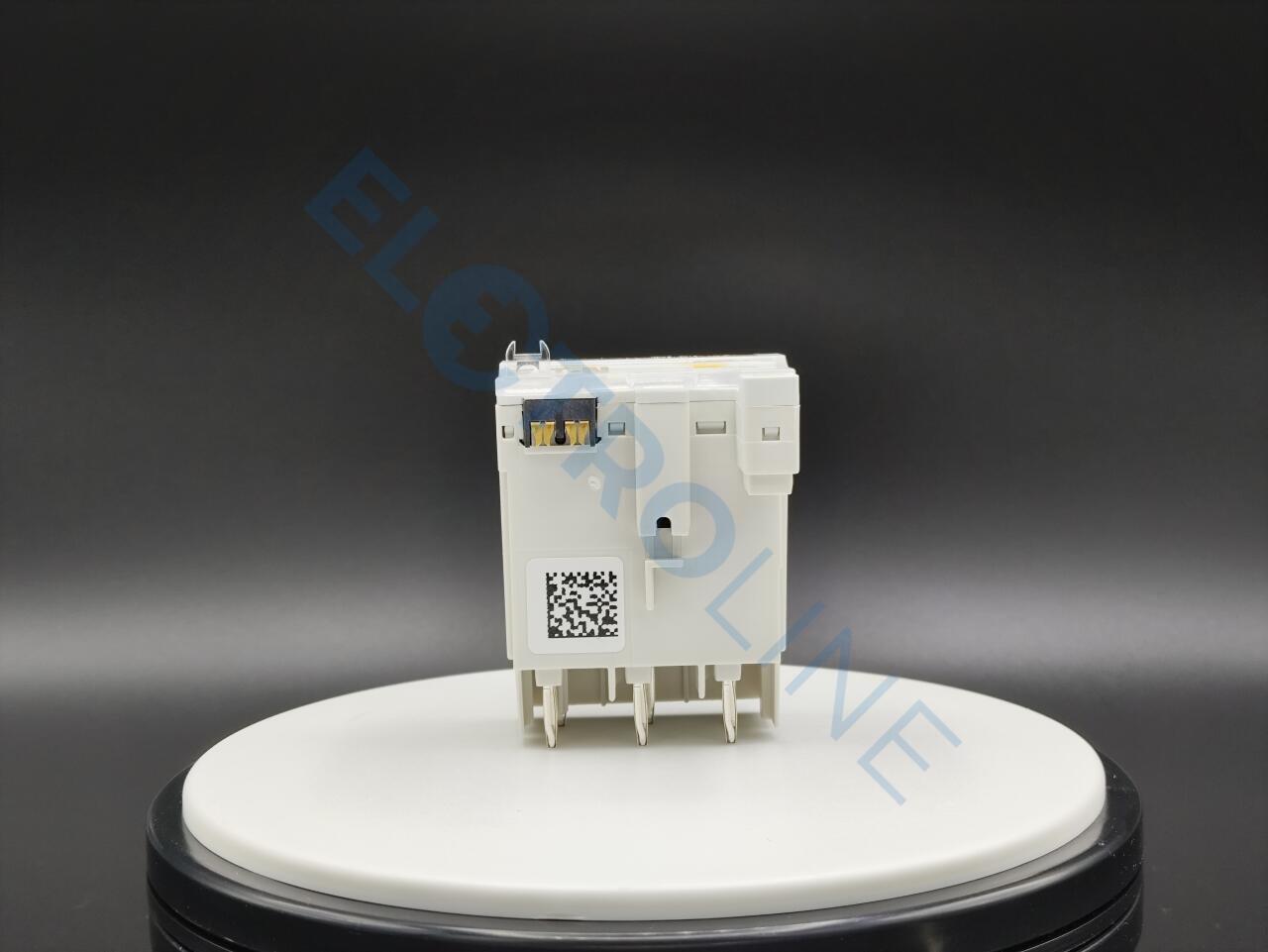

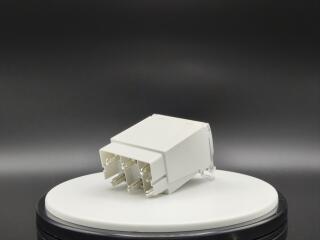

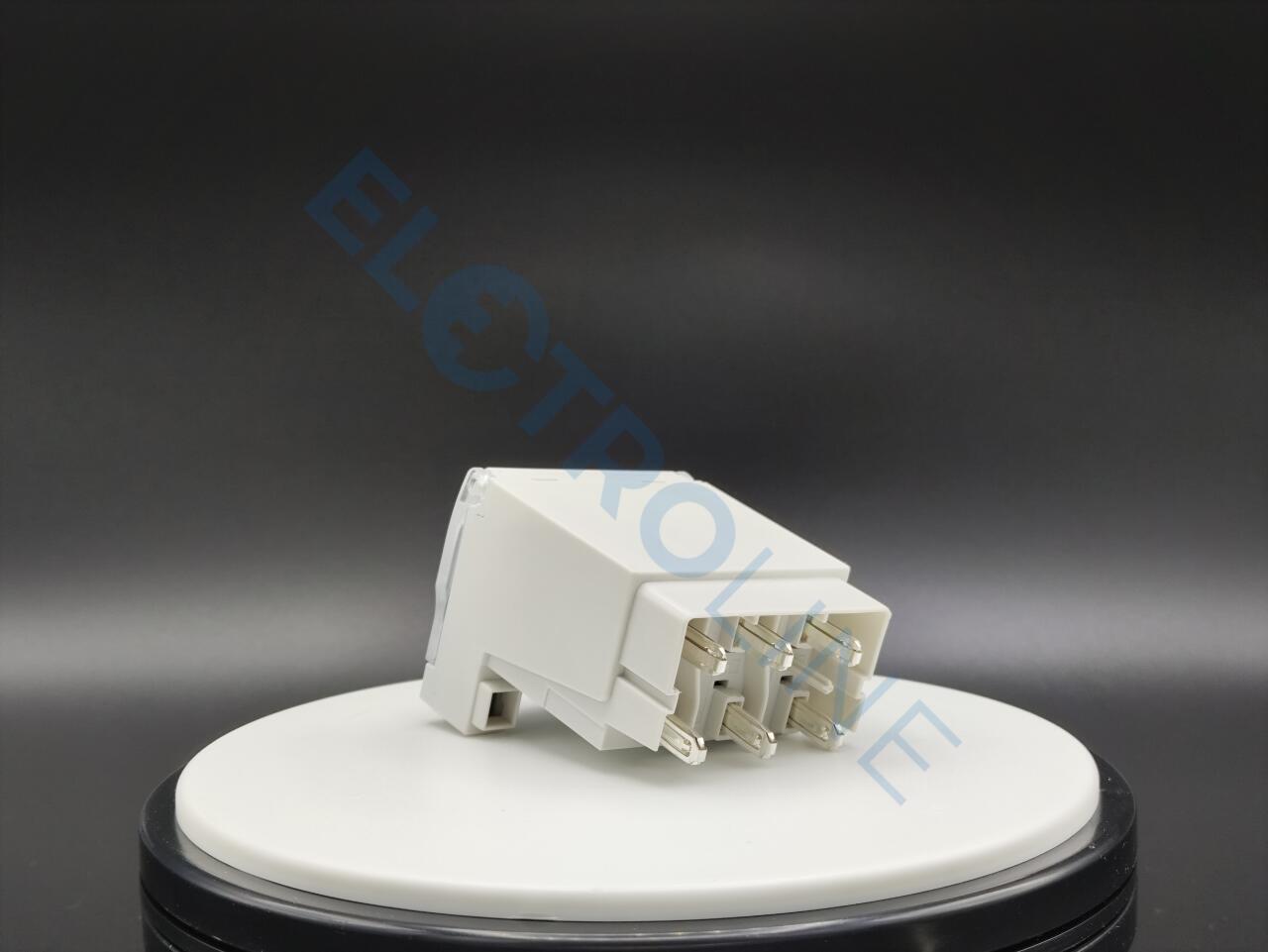

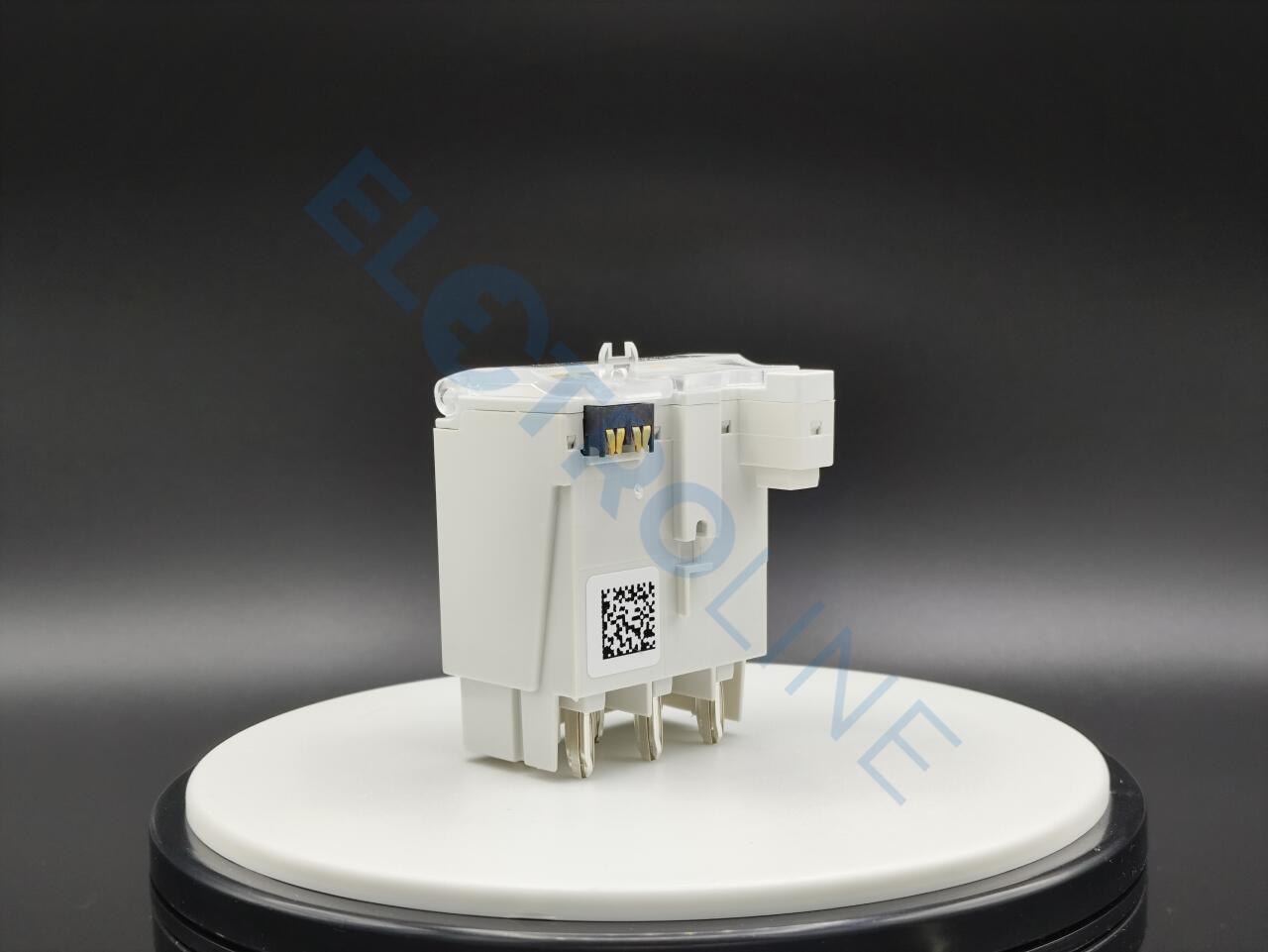

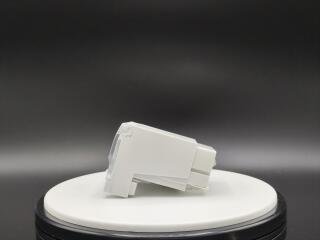

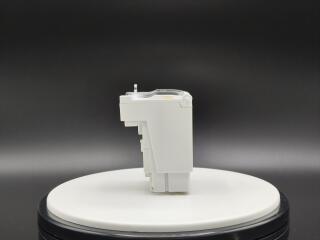

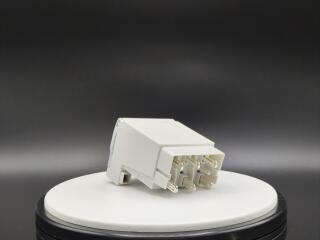

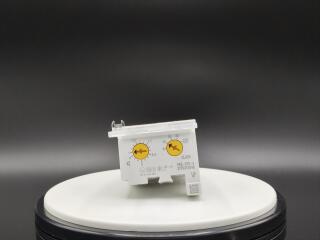

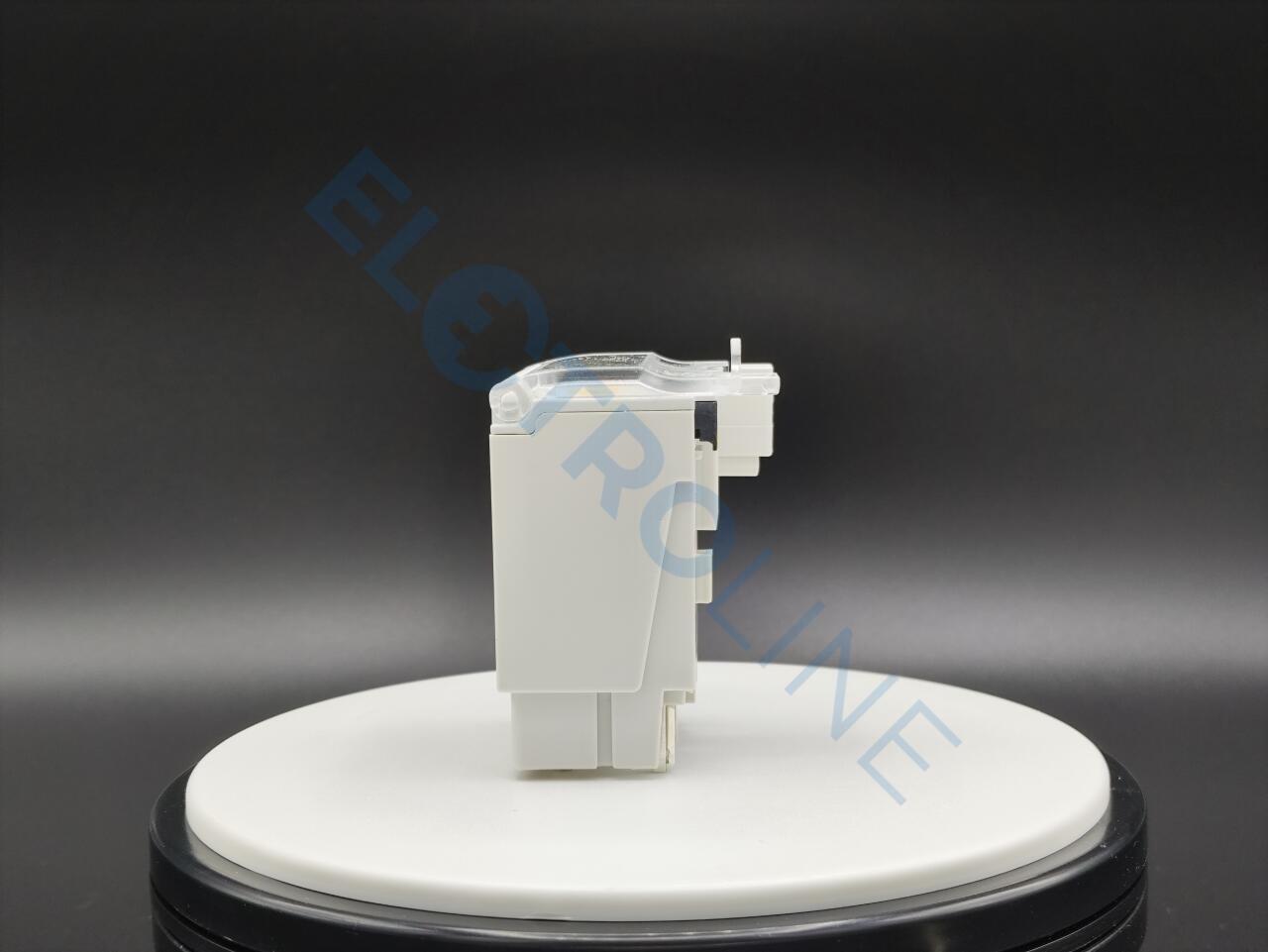

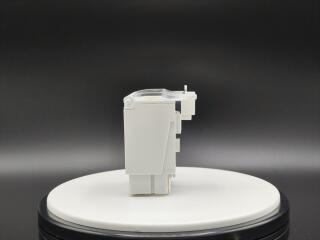

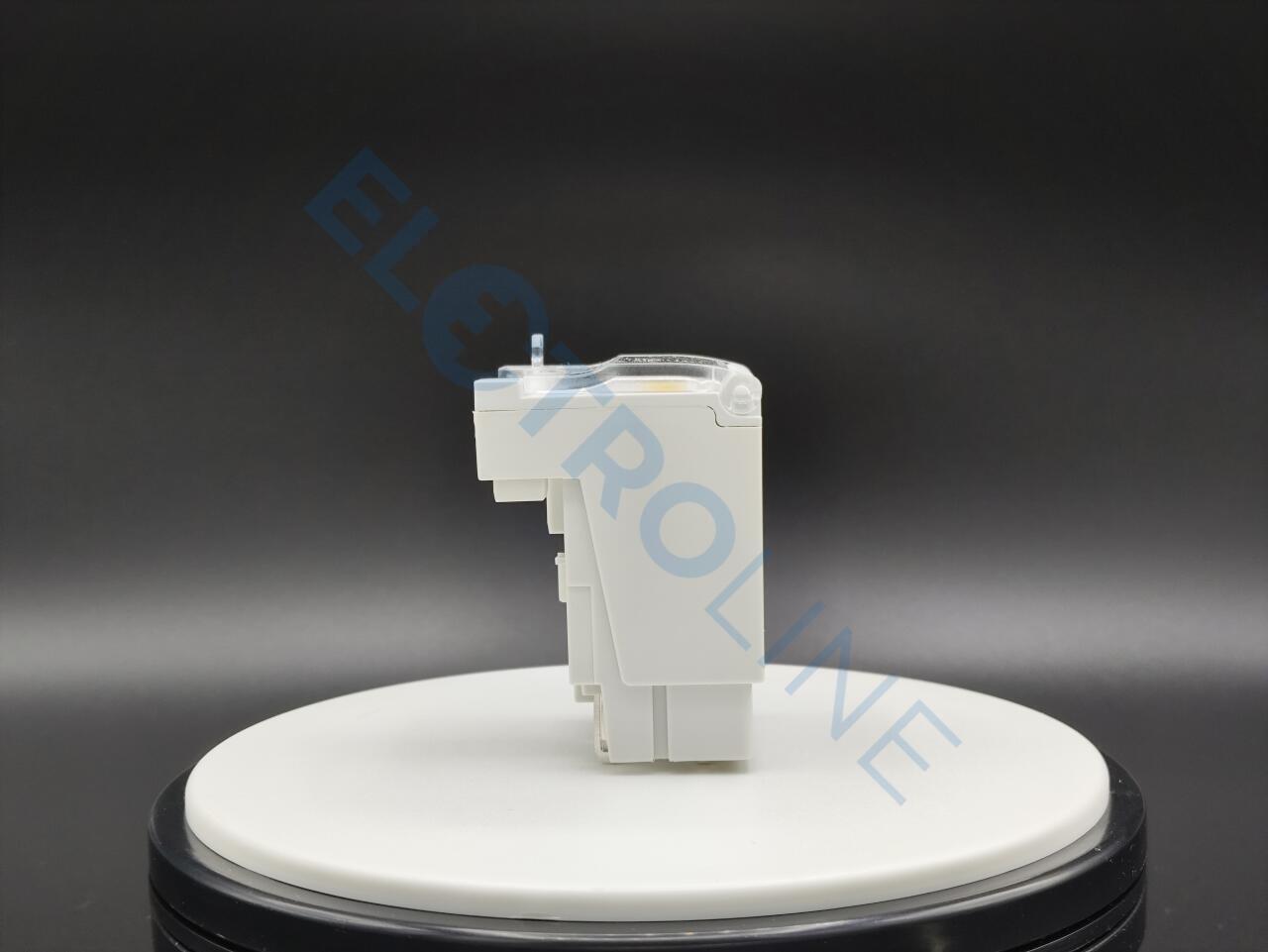

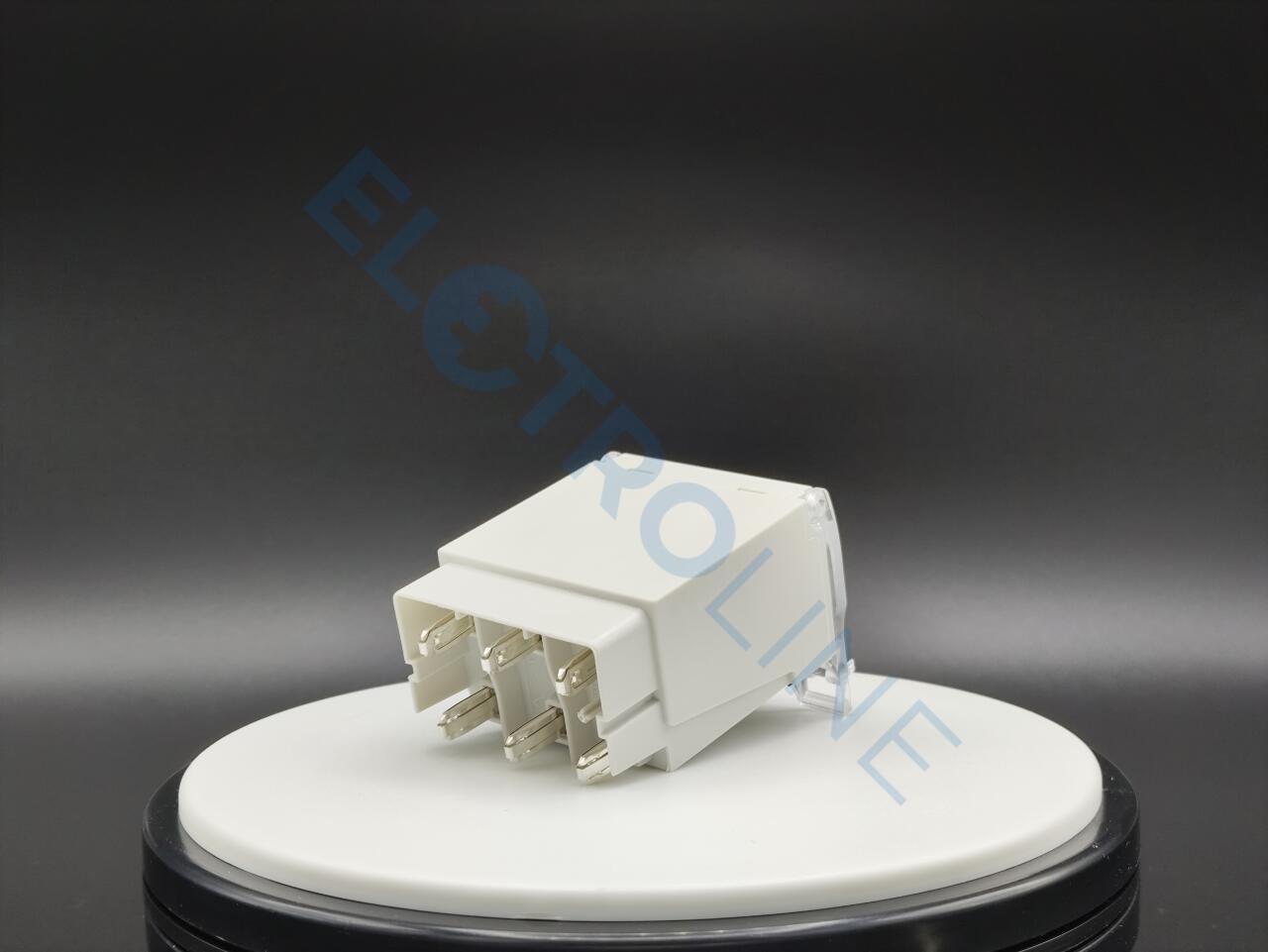

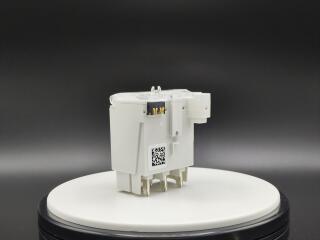

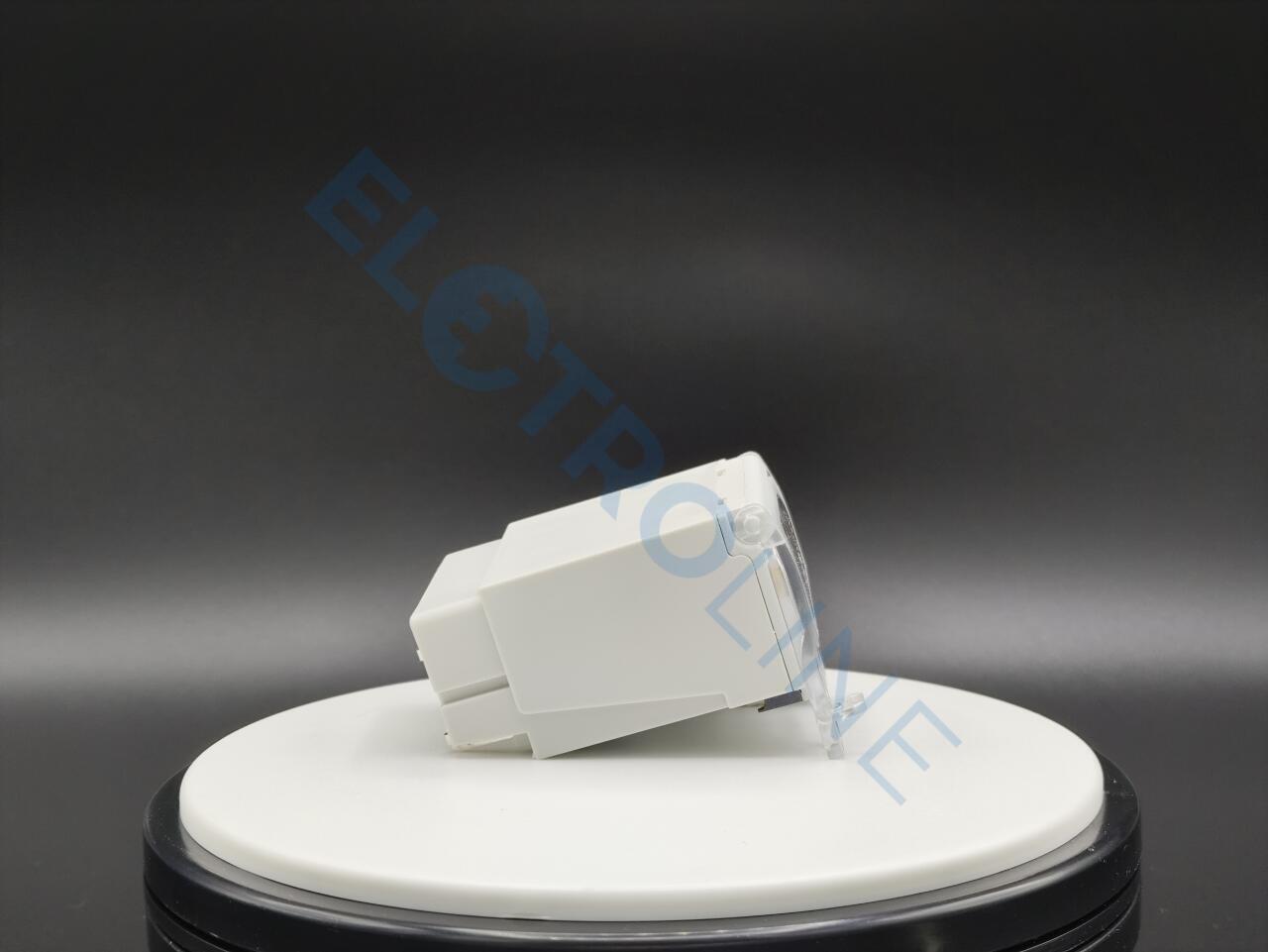

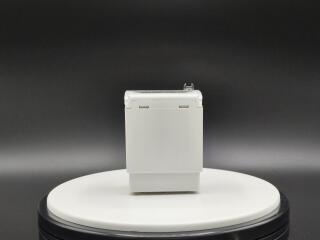

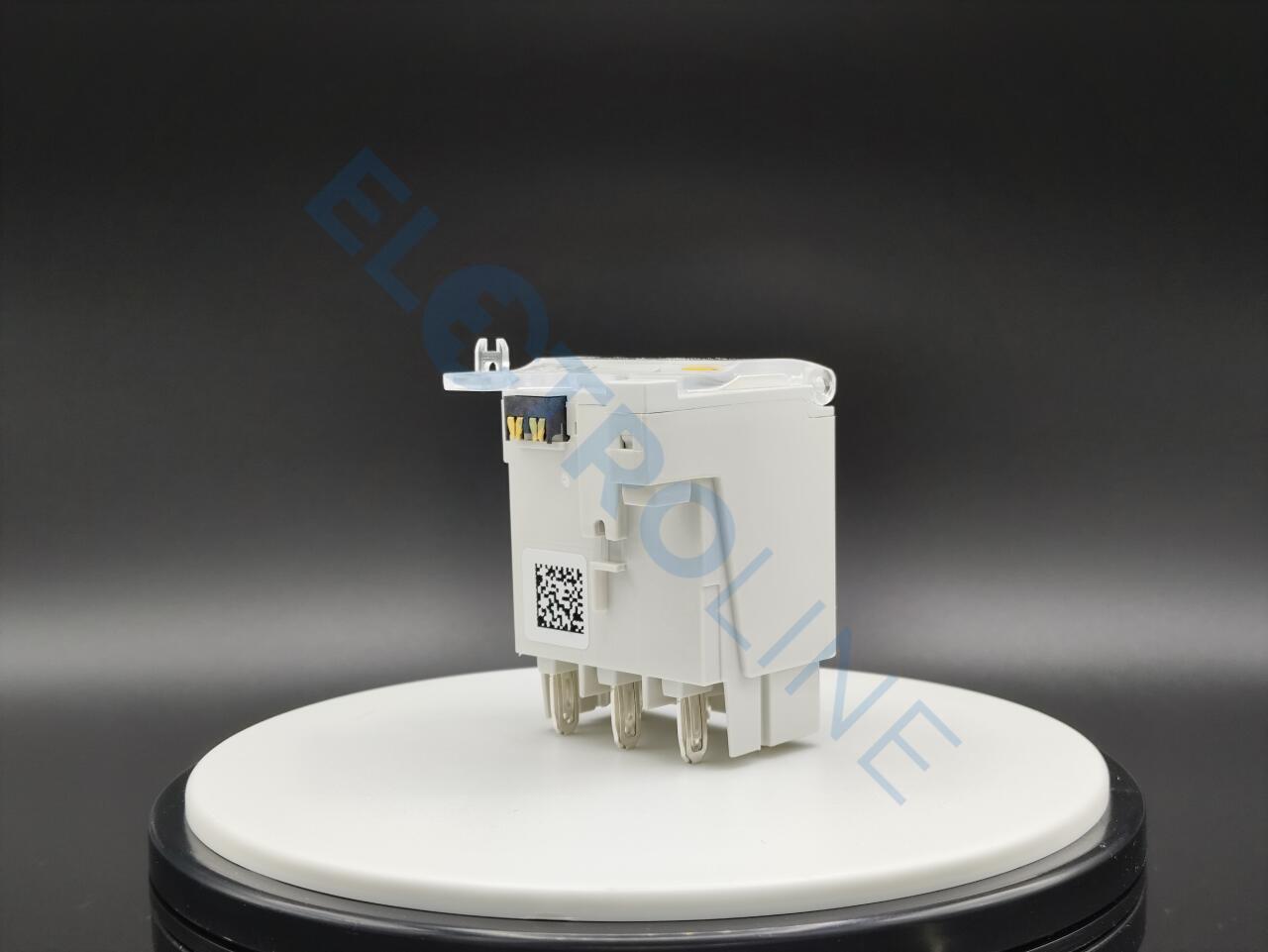

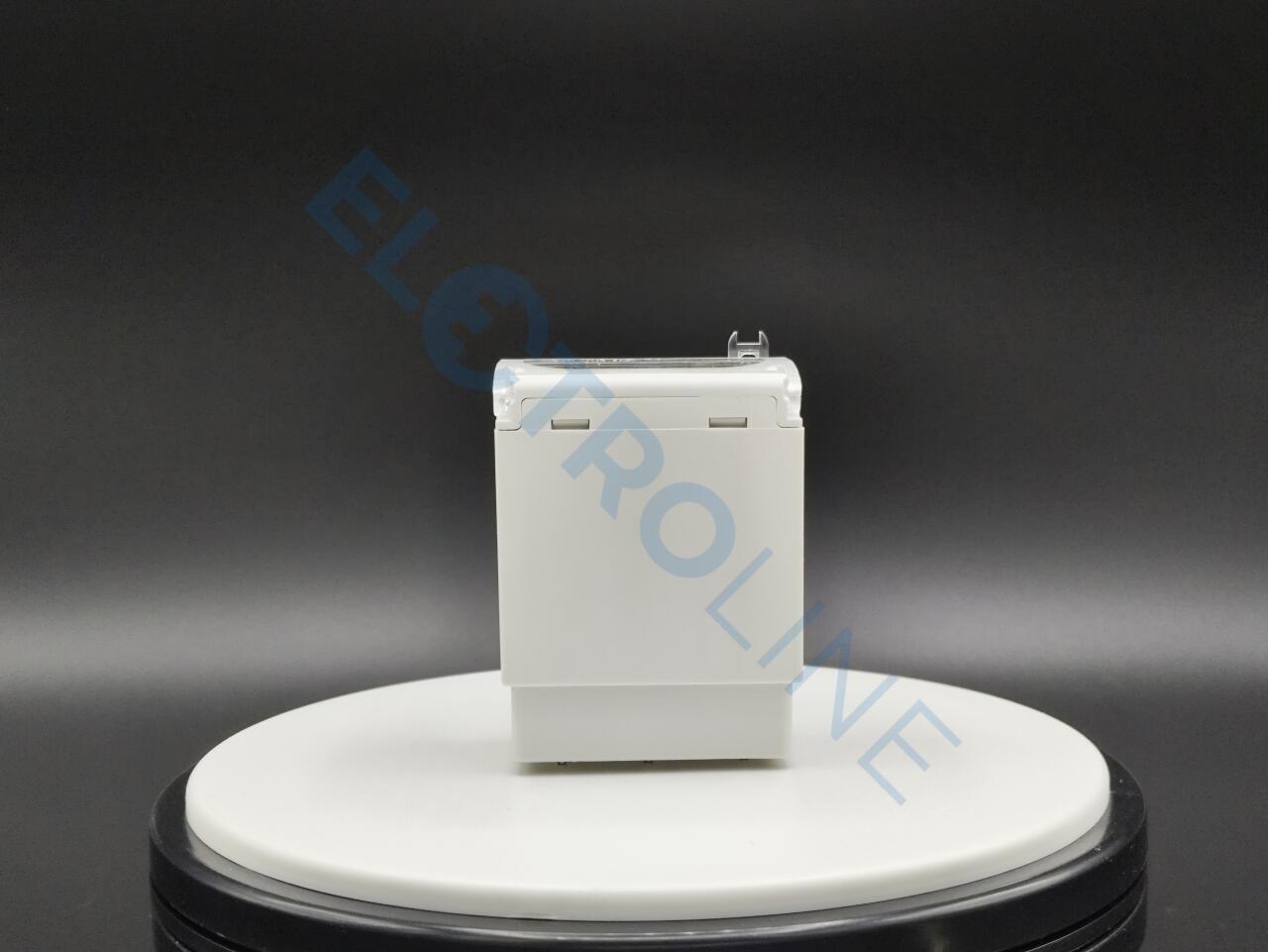

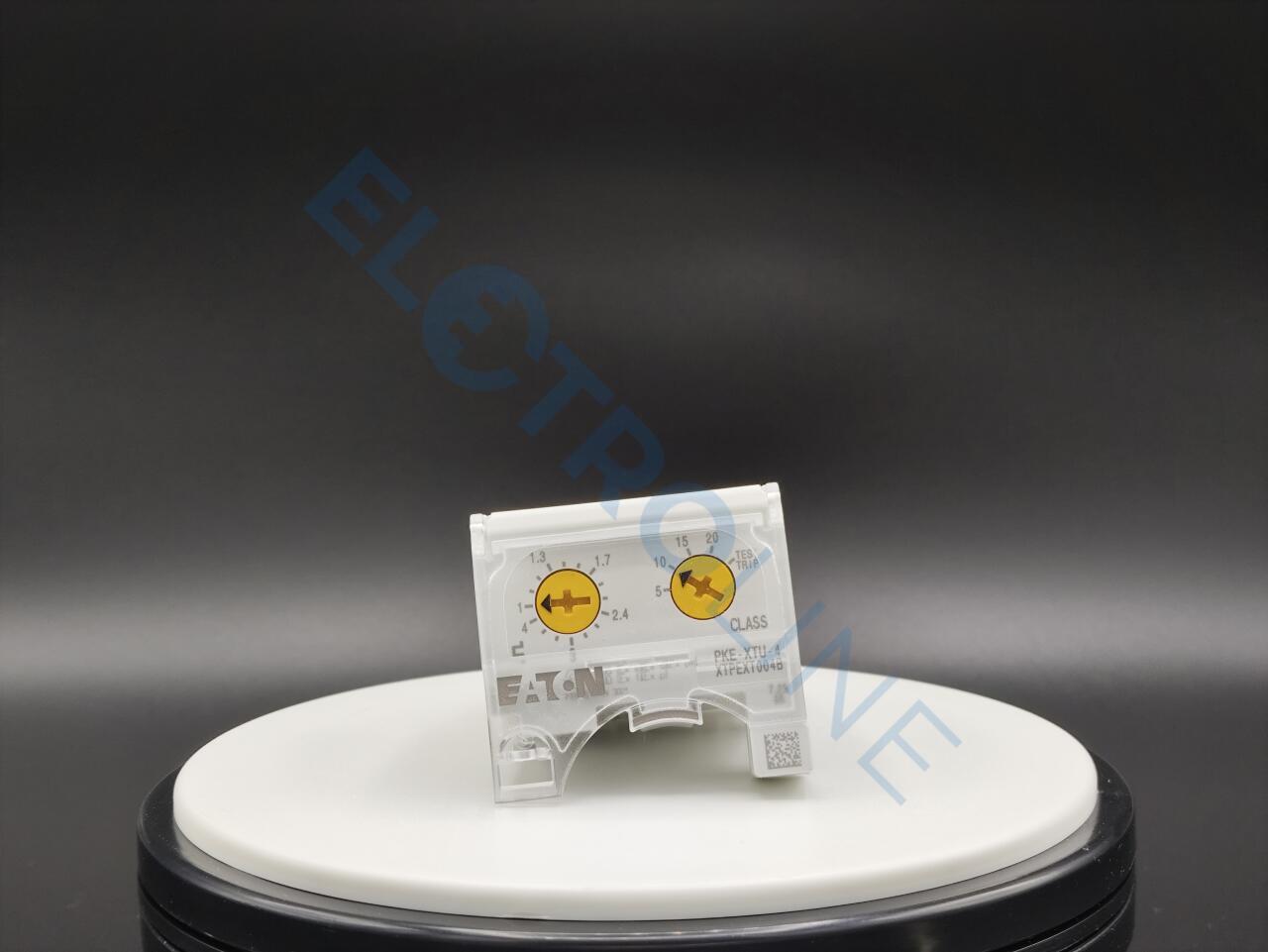

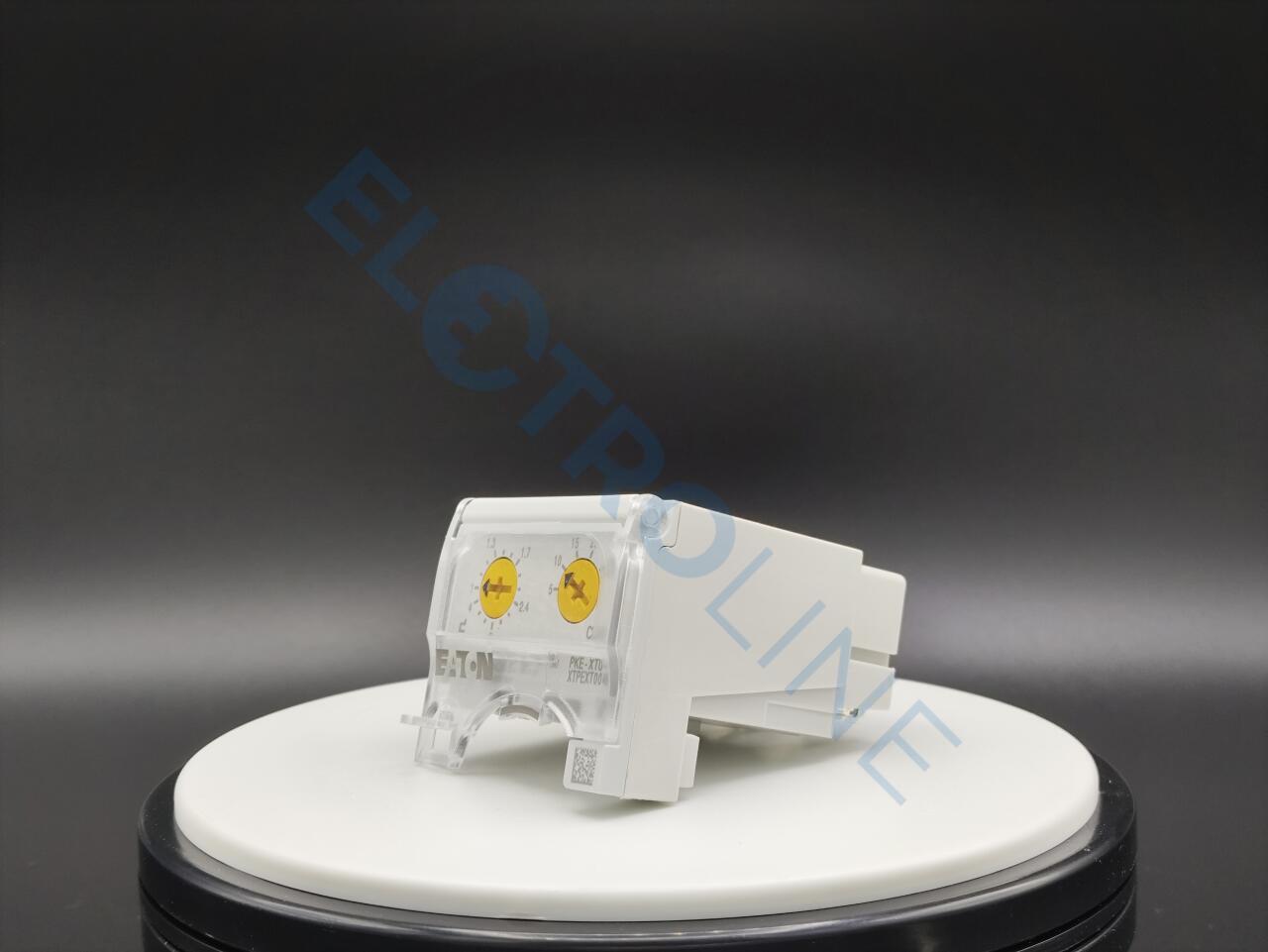

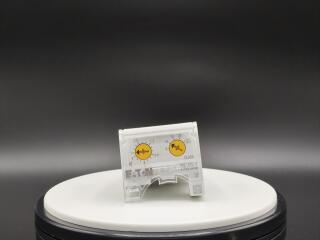

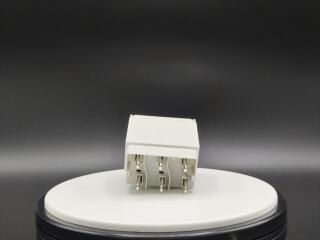

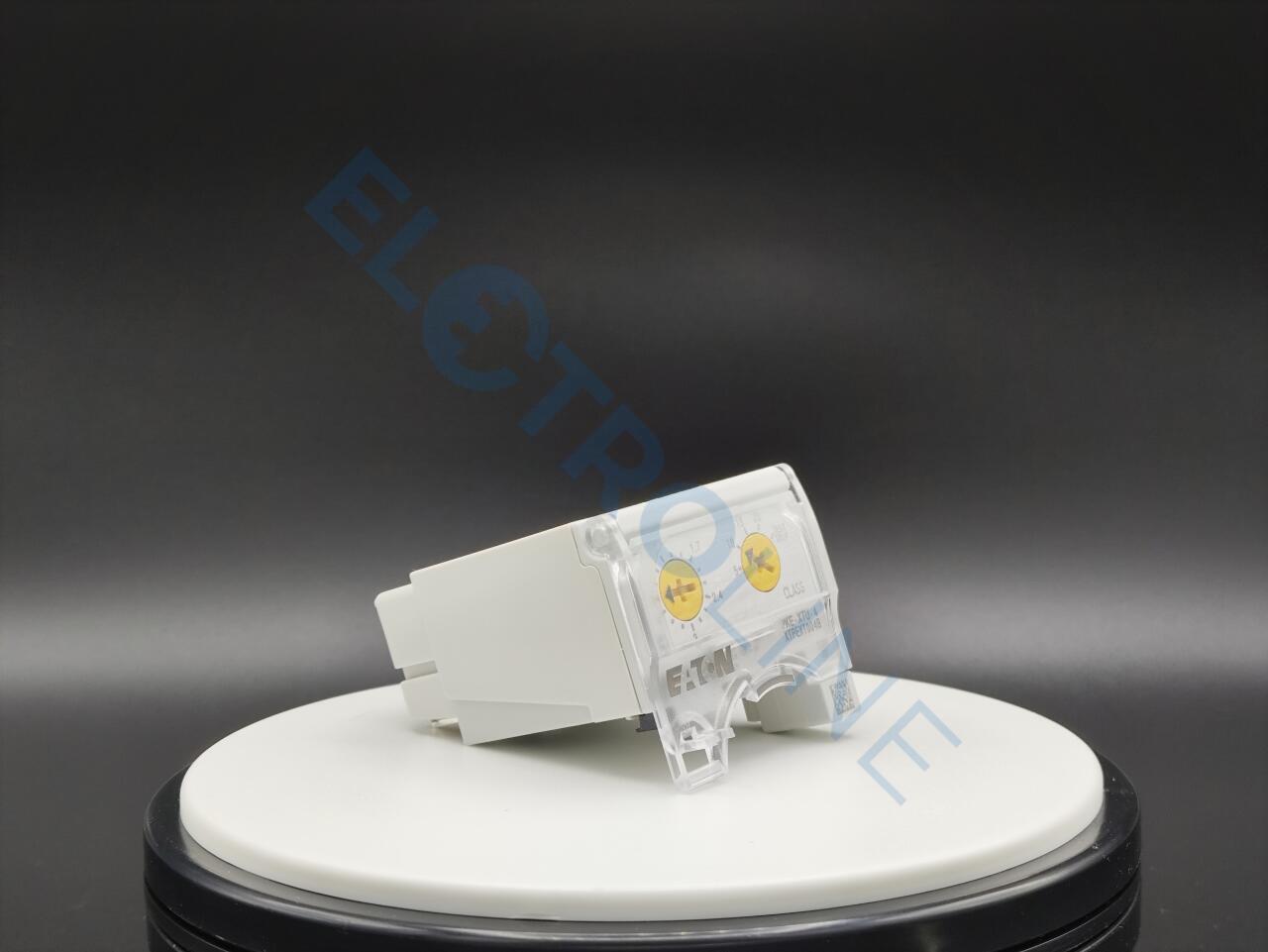

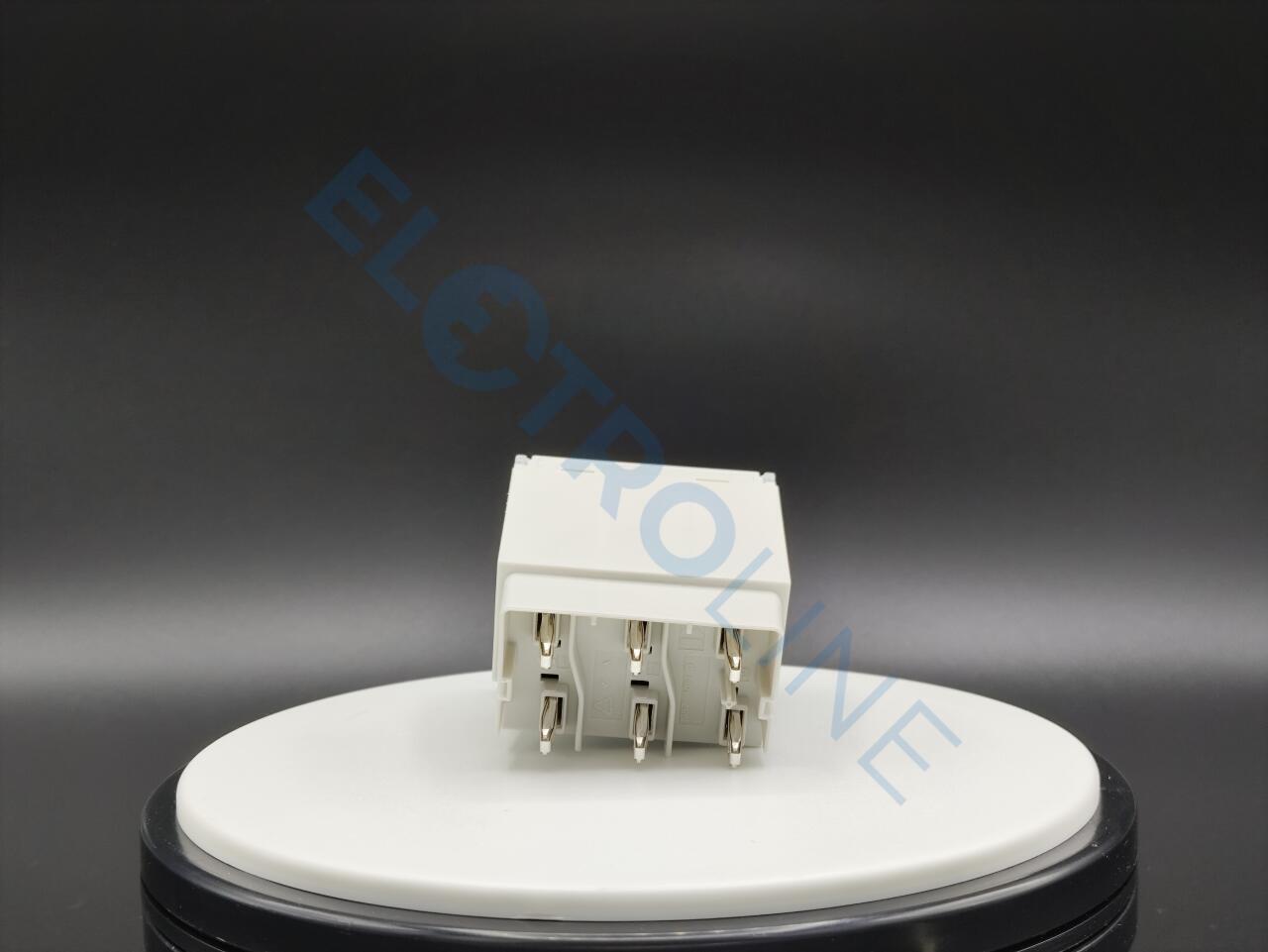

PKE-XTU-4 Электронный расцепитель, 1-4А, стандартный

Электронный расцепитель, 1-4А, стандартный

В избранное

PKE-XTU-4, 0000121724, Электронный расцепитель, 1-4А, стандартный

Name: PKE-XTU-4 - Электронный расцепитель, 1-4А, стандартный
Brand: Eaton
SKU: 0000121724
Price: 11901.25 RUB
Availability: InStock

Уточняйте наличие у менеджеров

11 901.25 руб.

Цена с НДС

В корзину

Ассортимент: Дополнительное оснащение

Основная функция: Защита двигателяЗащита двигателя для тяжелого пуска

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Eaton

Модель:

PKE-XTU-4

Артикул:

0000121724

Вес (кг):

0.11

Объем (дм3):

0.12

Ед. измерения:

шт

Семейство:

MC05006

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Автоматические выключатели защиты двигателя PKE

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Характеристики
5. Апробации
6. Характеристики

1. Программа поставок

Ассортимент	Дополнительное оснащение
Принадлежности	Расцепляющий модули
Основная функция	Защита двигателяЗащита двигателя для тяжелого пуска

Примечание	Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
диапазон установки
Расцепитель перегрузки [Ir]Диапазон установок расцепителей перегрузки [Ir]	1 - 4 A
Расцепитель перегрузки [Ir]Расцепители перегрузки мин. [Ir]	1 A
Расцепитель перегрузки [Ir]Расцепители перегрузки макс. [Ir]	4 A
Функция	с расцепителем перегрузки
Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie]	4 A
Расчетная рабочая мощность [P]
AC-3220 B 230 B [P]	0.75 кВт
AC-3380 B 400 B [P]	1.5 кВт
AC-3440 В [P]	1.5 кВт
AC-3500 В [P]	2.2 кВт
AC-3660 B 690 B [P]	3 кВт
Применяемое для	Базовое устройство PKE12Базовое устройство PKE32
Подключение к SmartWire-DT	нет
Мощность двигателя/номинальный ток двигателя	Мощность двигателяНоминальный ток двигателяAC-3220 В230 В240 В380 В400 В415 В440 В500 В660 В690 ВPIIIIIкВтAAAAA0, 18 1, 04 - - - -0, 25 1, 4 - - - -0, 37 2 1, 1 1, 02 - -0, 55 2, 7 1, 5 1, 39 1, 2 -0, 75 3, 2 1, 9 1, 68 1, 5 1, 11, 1 - 2, 6 2, 41 2, 1 1, 51, 5 - 3, 6 3, 28 2, 9 2, 12, 2 - - - 4 2, 93 - - - - 3, 8

2. Технические характеристики

Общая информация
Стандарты и положения	IEC/EN 60947, VDE 0660, UL, CSA
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыХранение	- 40 - 80 °C
Температура окружающей средыразомкнут	-25 - +55 °C
Температура окружающей средыв капсульном корпусе	- 25 - 40 °C
Установочное положение
Направление подвода питания	любая
Класс защитыУстройство	IP20
Класс защитыСоединительные клеммы	IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)	защита от прикосновения пальцами и тыльной стороной кистей рук
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27	25 g
Высота установки	макс. 2000 M
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальное напряжение [Ue]	690 В перем. тока
Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie]	4 A
Номинальная частота [f]	40 - 60 Гц
Макс. частота коммутаций	60 S/h
Коммутационная способность двигателяAC-3 (до 690 В)	4 A
Работа в режиме AC-4Минимальные значения времени протекания тока	500 (Class 5)700 (Class 10)900 (Class 15)1000 (Class 20) мс
Работа в режиме AC-4Минимальные периоды отключения	≦ 500 мс
Работа в режиме AC-4Примечание	При работе в режиме AC-4 понижение минимального времени протекания тока может привести к перегреву нагрузки (двигателя).Для всех комбинаций с активацией SWD не нужно соблюдать минимального времени протекания тока и минимальных периодов отключения. мс
Расцепитель
Температурная компенсациясогласно IEC/EN 60947, VDE 0660	- 5…40 °C
Температурная компенсацияРабочий диапазон	- 25…55 °C
Диапазон установок расцепителей перегрузки	0.25 - 1 x Iu
Расцепители короткого замыкания	Расцепляющий модуль, фиксированно установленный: 15, 5 x Irс задержкой около 60 мс
Допуск расцепителя короткого замыкания	± 20%
Чувствительность к выпадению фаз	IEC/EN 60947-4-1, VDE 0660 часть 102

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	4 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.2 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0.6 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Характеристики

Низковольтные промышленные компоненты (EG000017) / Блок отключения для силового выключателя (EC000617)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV
Настройка тока расцепителя перегрузки	1 - 4 A
Начальное значение незадержанного расцепителя короткого замыкания - диапазон настройки	15.5 A
Диапазон регулировки конечного значения, задержка короткого замыкания	62 A
Номинальный постоянный ток Iu	4 A
Тип напряжения для приведения в действие	Self powered
Номинальное управляющее напряжение питания Us при AC 50 Гц	0 - 0 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	0 - 0 V
Номинальное управляющее напряжение питания Us при постоянном токе	0 - 0 V
Количество полюсов	3
Функция расцепления при коротком замыкании	Delayed
С функцией защиты от замыкания на землю	Нет
Тип защиты двигателя	Electronic release
Стандарты на продукцию	UL 508; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет
Характеристика
	Характеристики расцепления

5. Апробации

Стандарты на продукцию	UL 508; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

6. Характеристики

Характеристика
	Характеристики расцепления

Электронный расцепитель, 1-4А, стандартный

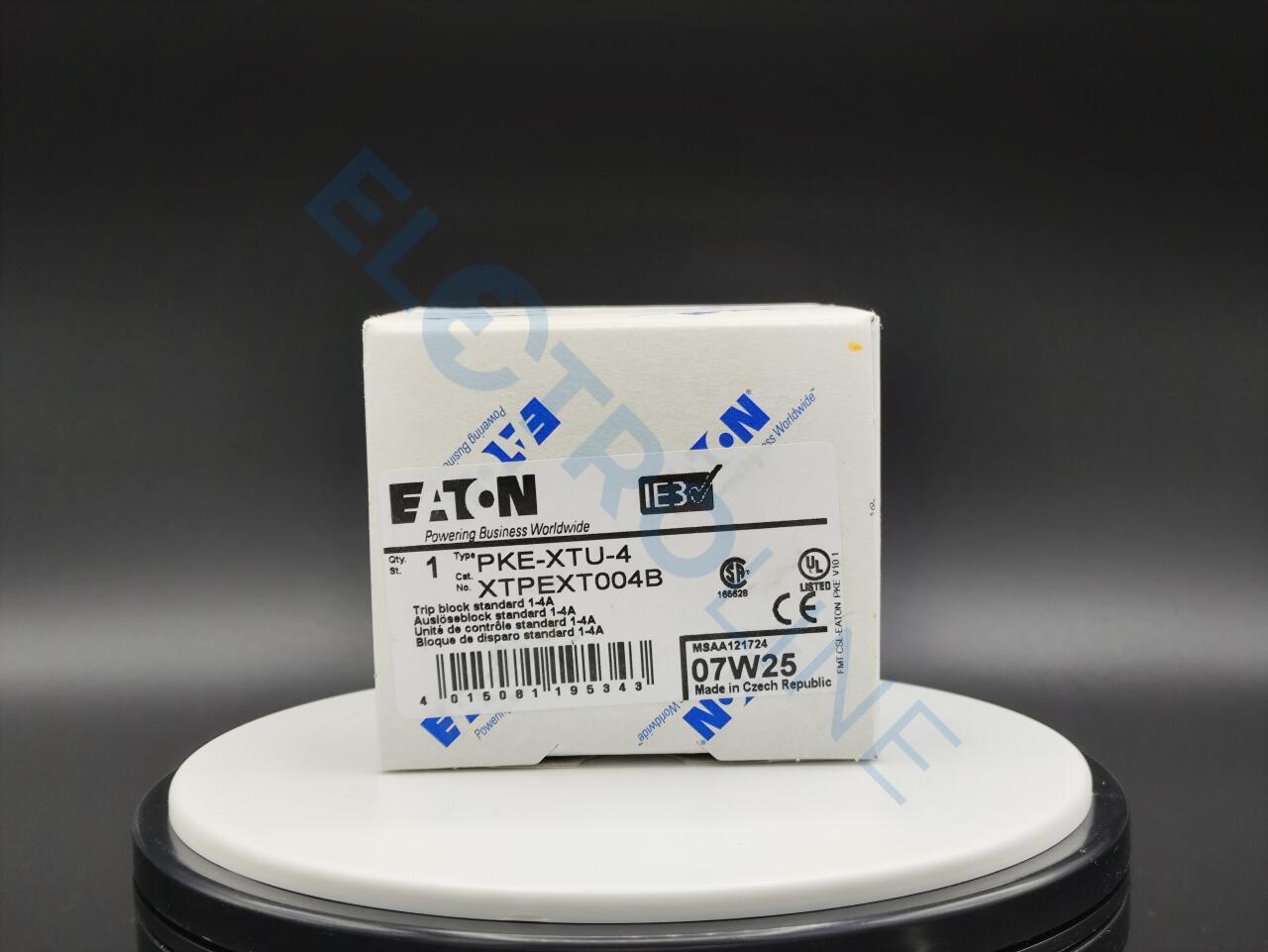

Alternate Catalog No. XTPEXT004B

Технический паспорт - PKE-XTU-4

Артикул	Модель	Продукт	Цена
0000121723	PKE-XTU-1,2	Электронный расцепитель, 0.3-1.2A, стандартный	11 901 руб.
0000121725	PKE-XTU-12	Электронный расцепитель, 3-12A, стандартный	11 901 руб.
0000121726	PKE-XTU-32	Электронный расцепитель, 8-32а, стандартный	11 901 руб.
0000121727	PKE-XTUA-1,2	Электронный расцепитель, 0.3-1.2A, расширенный (SmartWire-DT)	13 716 руб.
0000121728	PKE-XTUA-4	Электронный расцепитель, 1-4а, расширенный (SmartWire-DT)	13 716 руб.
0000121729	PKE-XTUA-12	Электронный расцепитель, 3-12A, расширенный (SmartWire-DT)	12 719 руб.
0000121730	PKE-XTUA-32	Электронный расцепитель, 8-32а, расширенный (SmartWire-DT)	13 716 руб.
0000138259	PKE-XTU-65	Электронный расцепитель, 16-65а, стандартный	22 776 руб.
0000138260	PKE-XTUA-65	Электронный расцепитель, 16-65а, расширенный (SmartWire-DT)	27 184 руб.
0000138261	PKE-XTUW-32	Электронный расцепитель, 8-32а стандартный	20 394 руб.
0000138262	PKE-XTUWA-32	Электронный расцепитель, 8-32A расширенный (SmartWire-DT)	23 701 руб.
0000153164	PKE-XTUCP-36	Электронный расцепитель для защиты линий, 15-36а, стандартный	18 264 руб.
0000168795	PKE-XTUACP-36	Электронный расцепитель для защиты линий, 15-36а, расширенный	23 989 руб.
0000168796	PKE-XTUWCP-36	Электронный расцепитель для защиты линий, 15-36а, стандартный	26 946 руб.
0000168797	PKE-XTUWACP-36	Электронный расцепитель для защиты линий, 15-36а, расширенный	31 433 руб.
0000168798	PKE-XTUCP-65	Электронный расцепитель для защиты линий, 30-65а, стандартный	28 060 руб.
0000168799	PKE-XTUACP-65	Электронный расцепитель для защиты линий, 30-65а, расширенный	32 496 руб.
