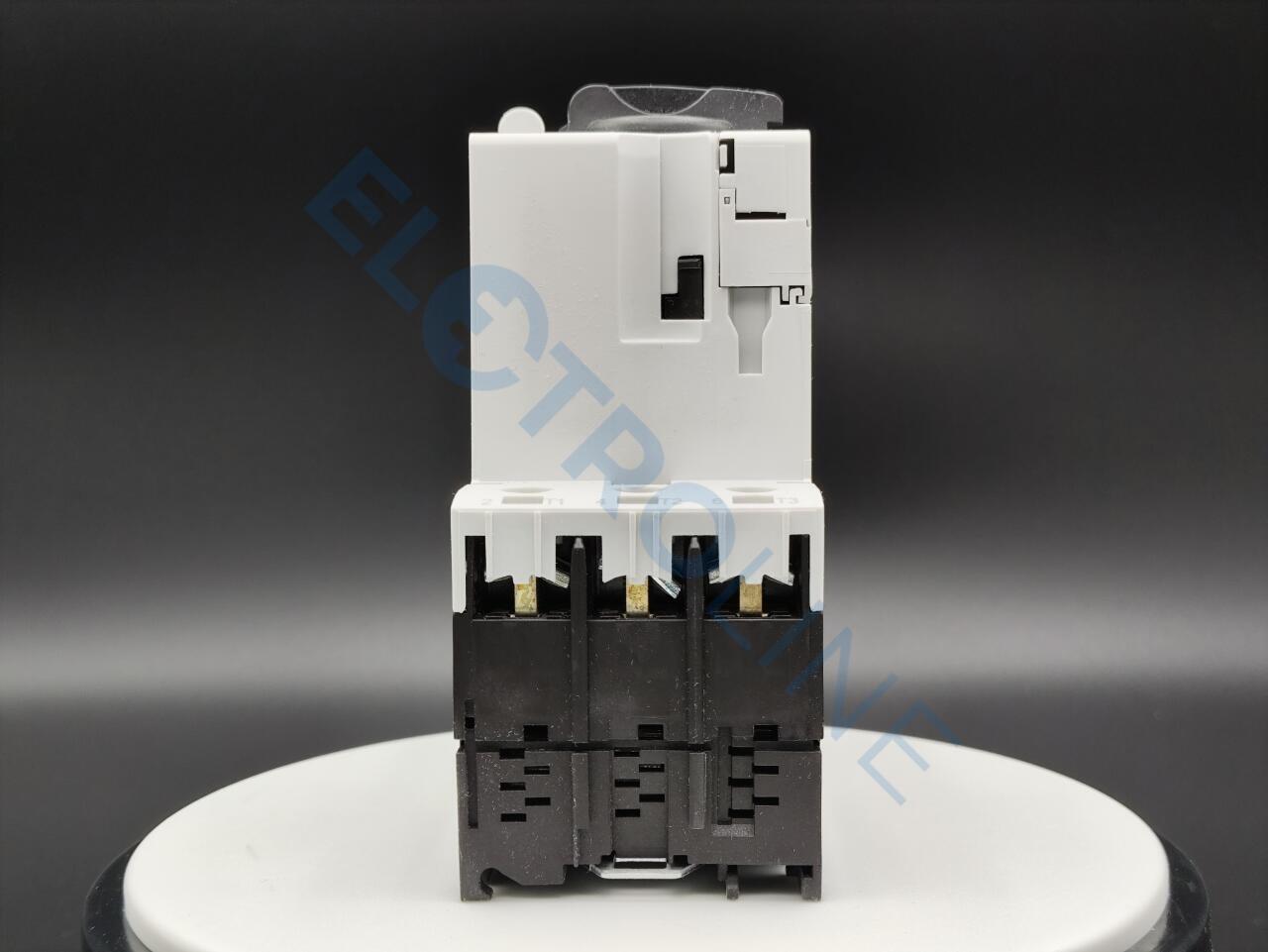

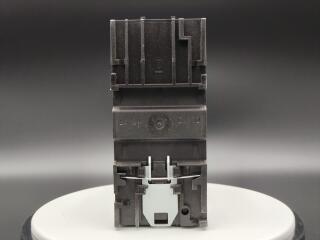

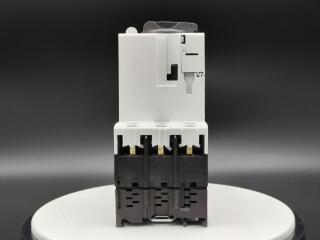

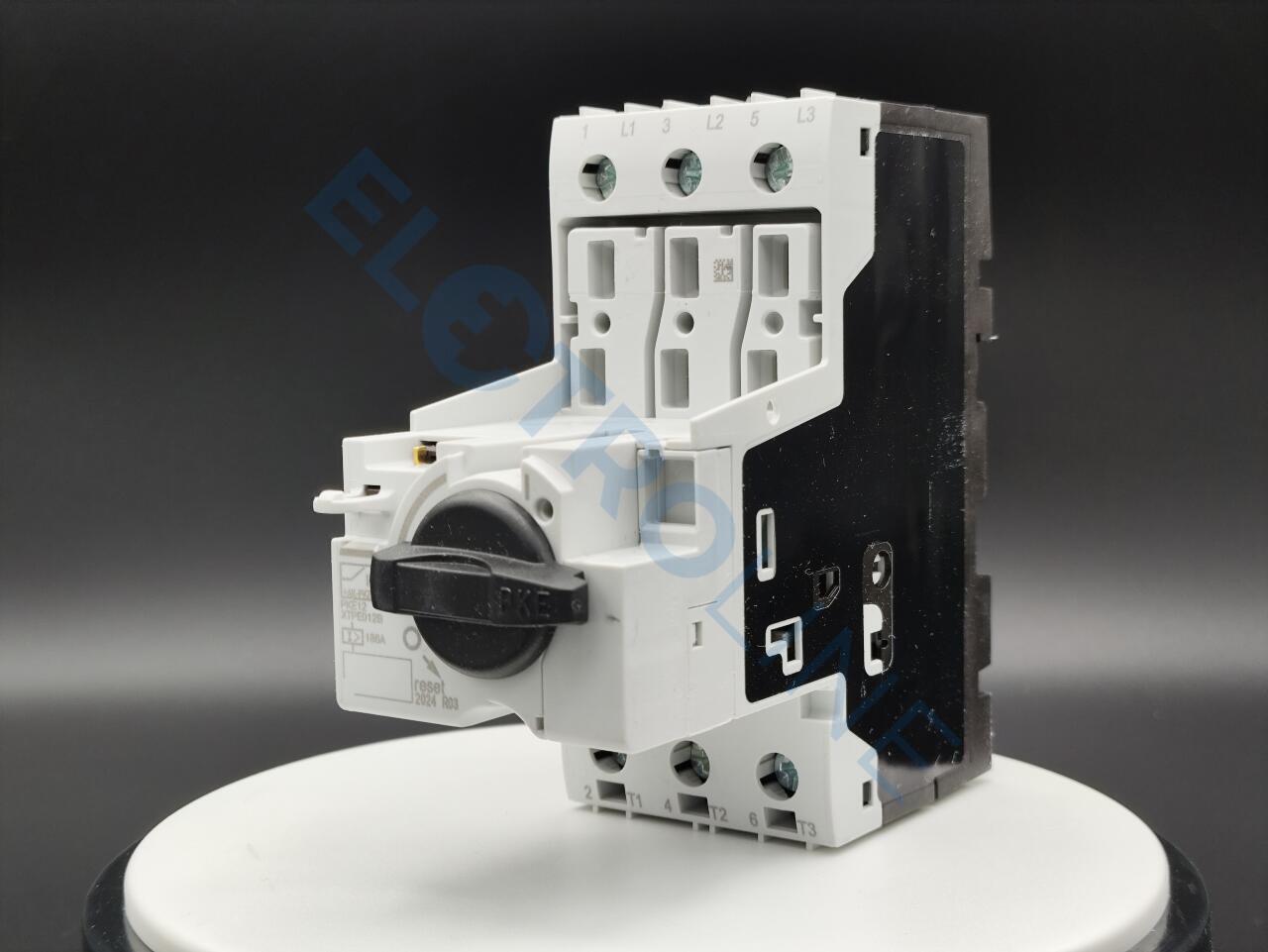

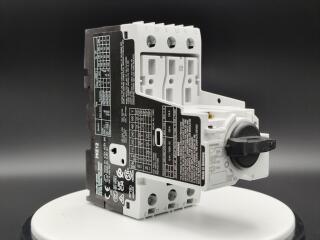

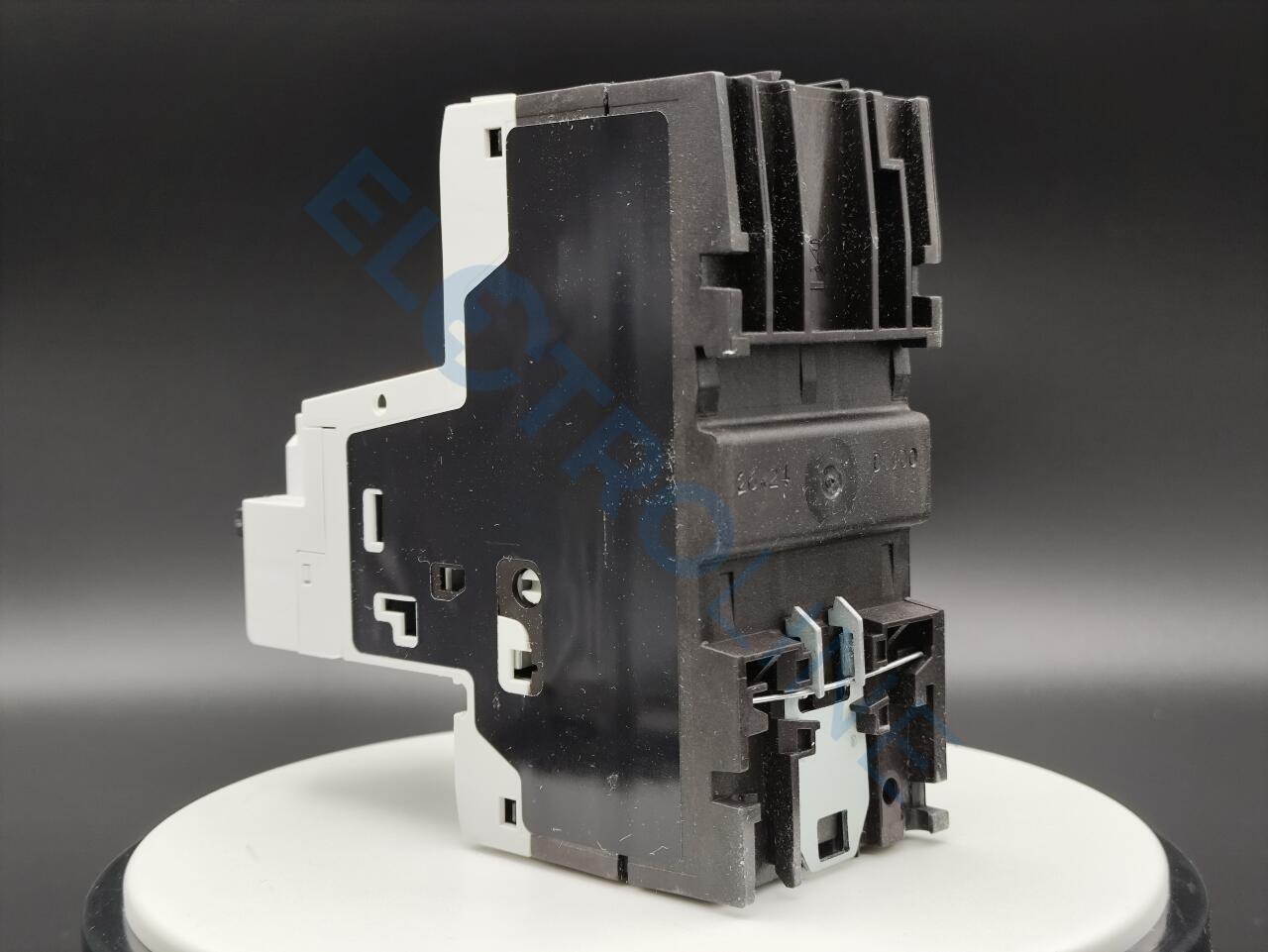

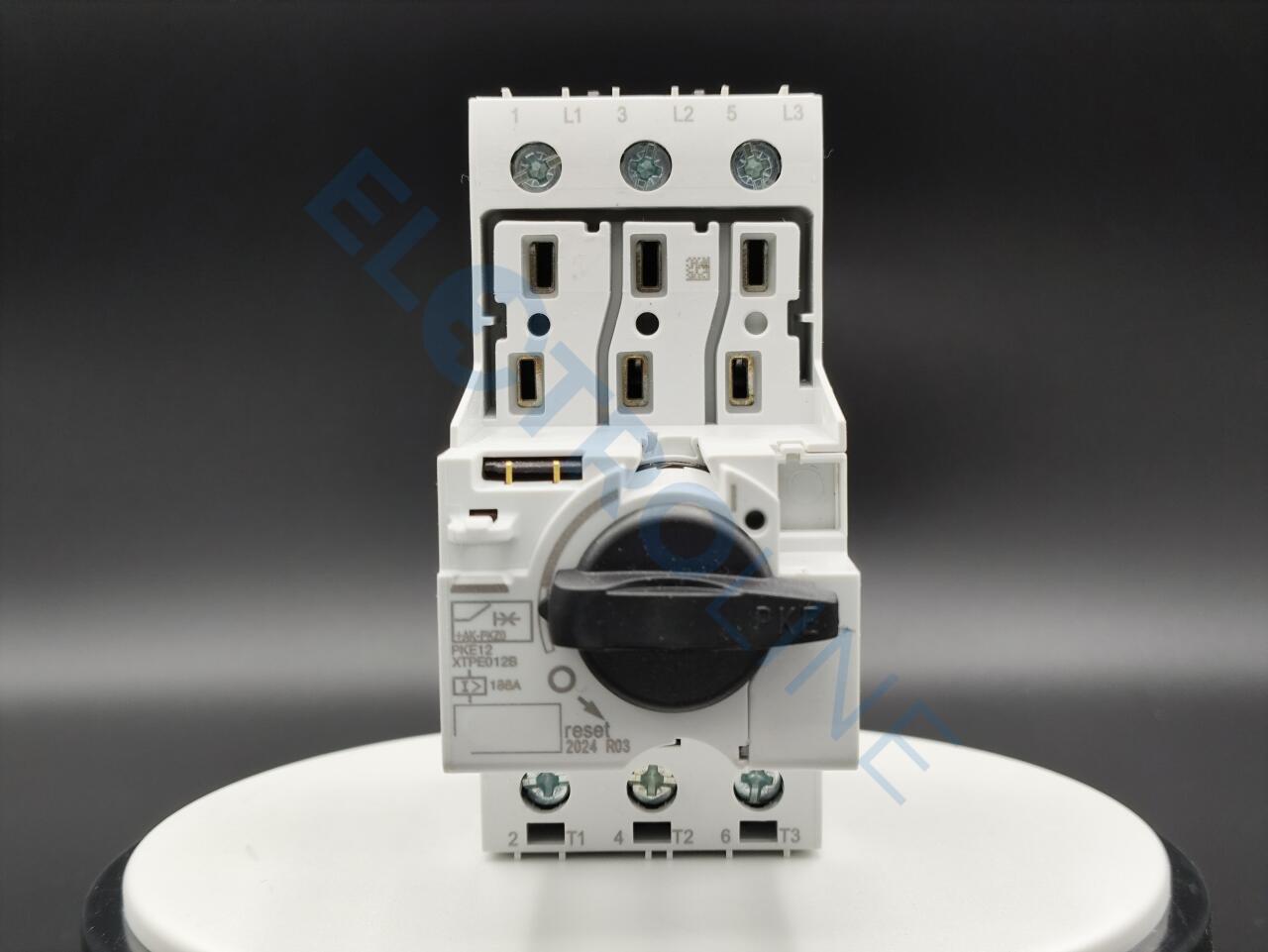

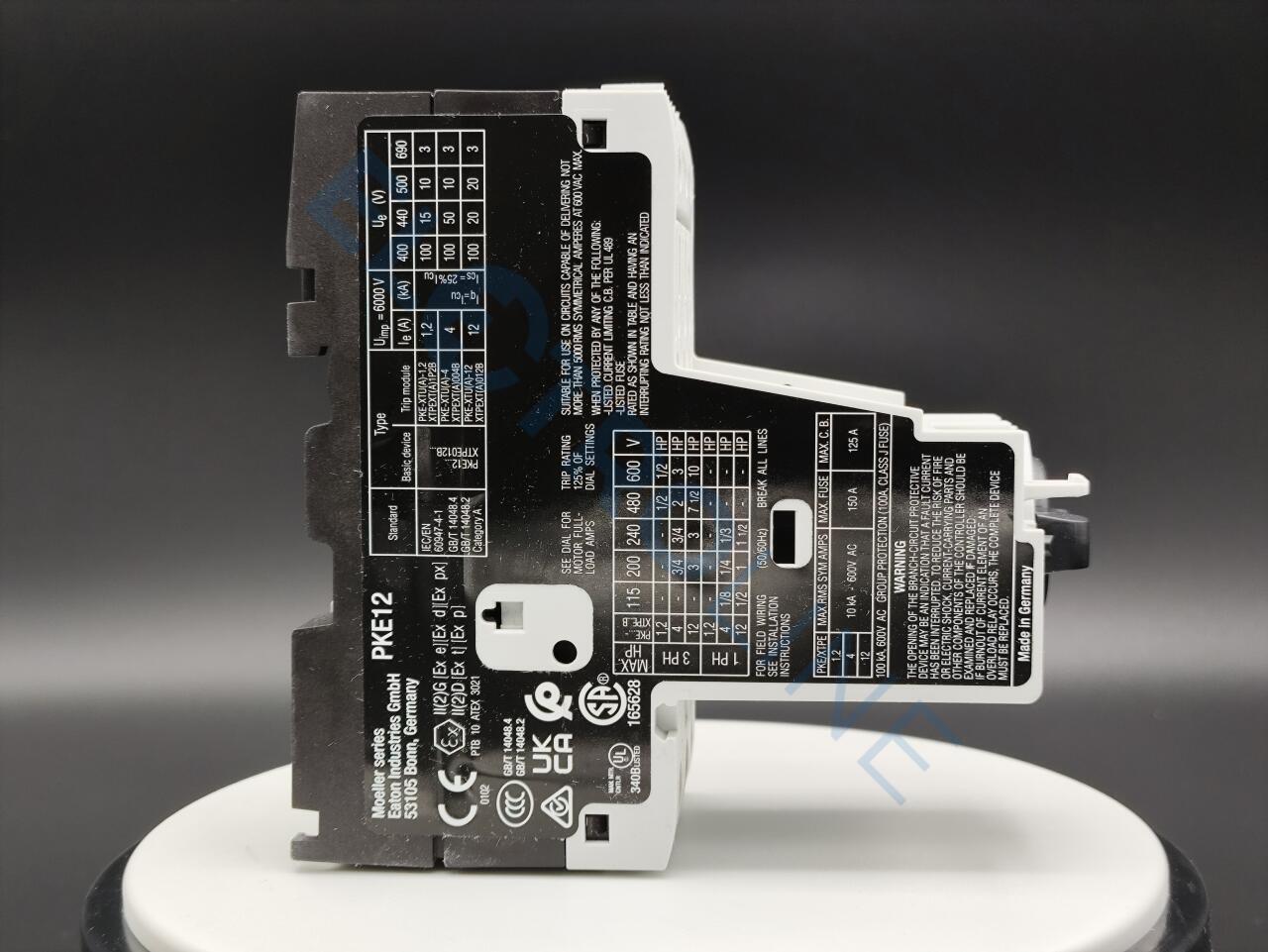

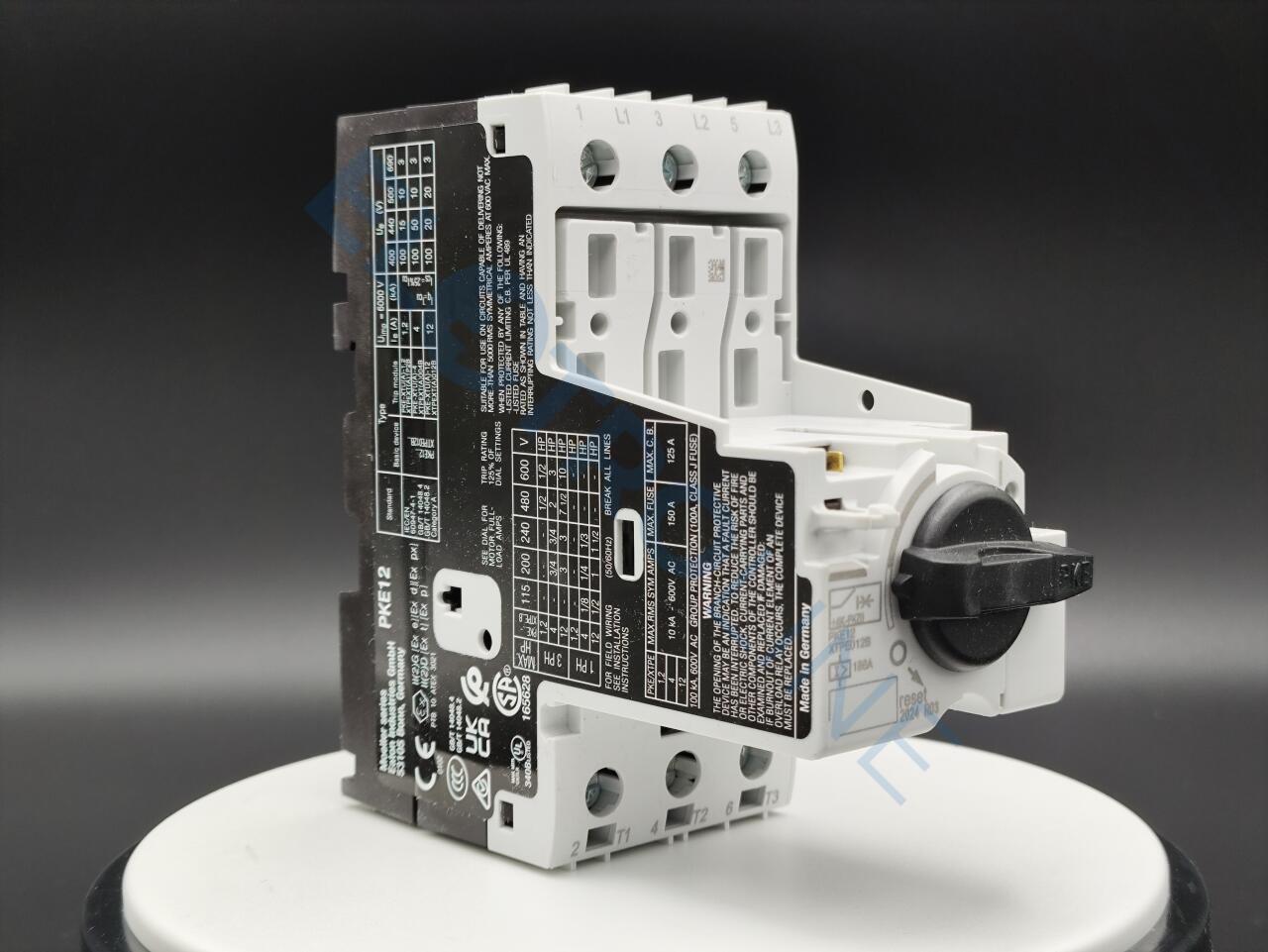

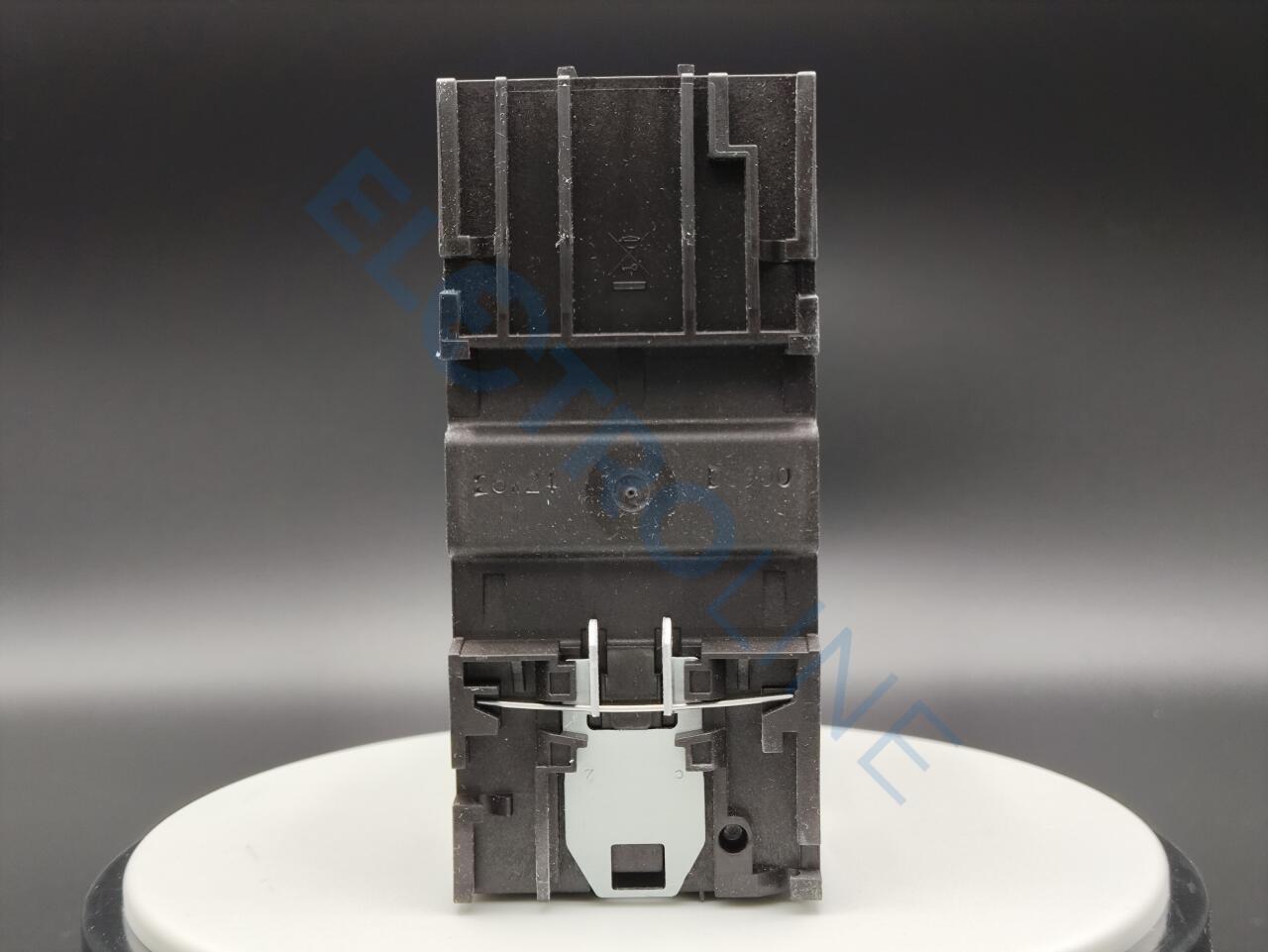

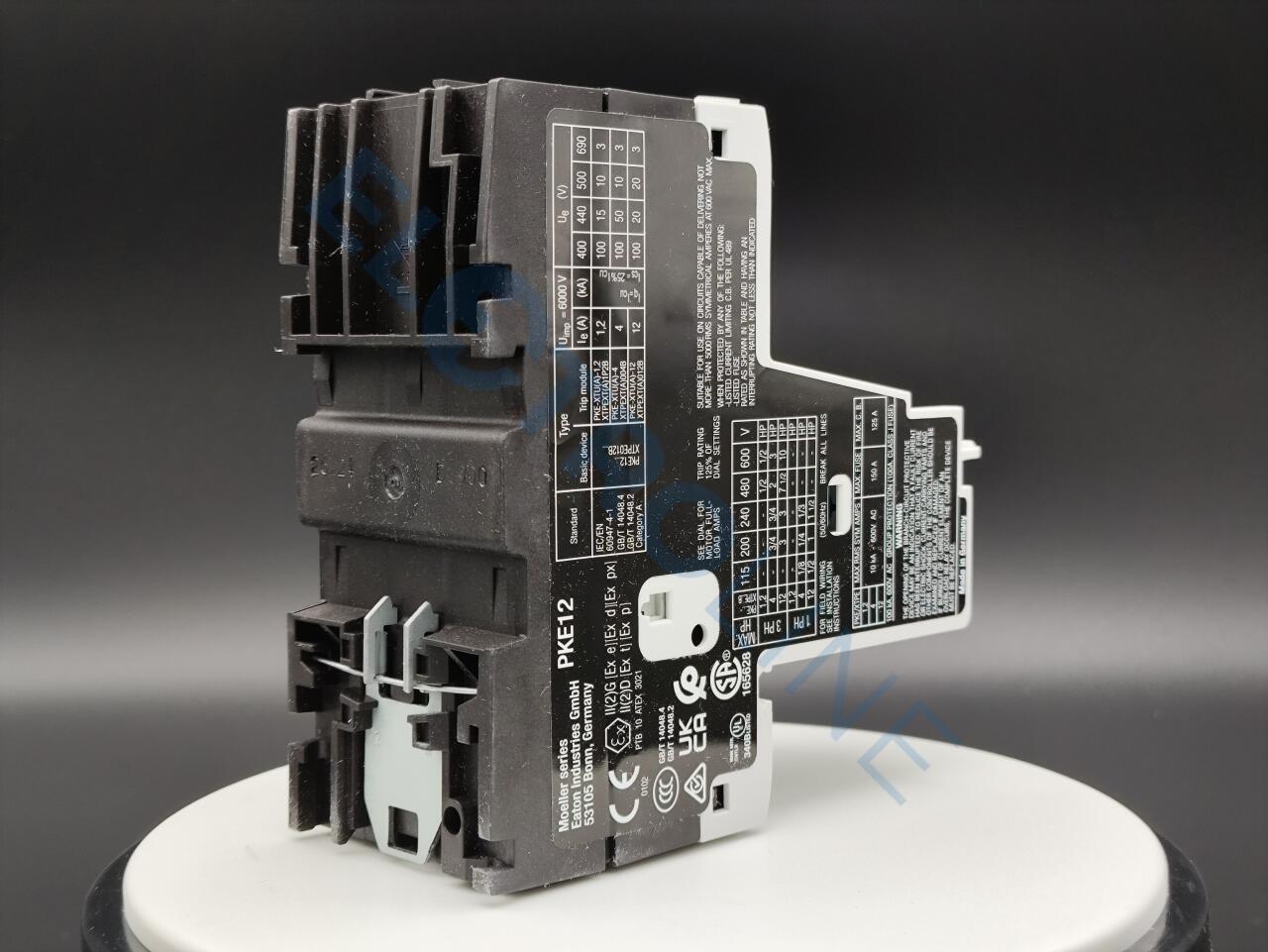

PKE 12 Автомат защиты двигателя, 3P, 12А, электронный, базовый блок

Автомат защиты двигателя, 3P, 12А, электронный, базовый блок

В избранное

PKE 12, 0000121721, Автомат защиты двигателя, 3P, 12А, электронный, базовый блок

Name: PKE 12 - Автомат защиты двигателя, 3P, 12А, электронный, базовый блок
Brand: Eaton
SKU: 0000121721
Price: 6853.75 RUB
Availability: InStock

Уточняйте наличие у менеджеров

6 853.75 руб.

Цена с НДС

В корзину

Ассортимент: Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 32 A

Основная функция: Защита двигателяЗащита двигателя для тяжелого пуска

Наличие:

1 шт. - на нашем складе

Бренд:

Eaton

Модель:

PKE 12

Артикул:

0000121721

Вес (кг):

0.35

Объем (дм3):

0.47

Ед. измерения:

шт

Семейство:

MC05006

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Автоматические выключатели защиты двигателя PKE

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (2)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Ассортимент	Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 32 A
Основная функция	Защита двигателяЗащита двигателя для тяжелого пуска
Отдельное устройство/законченное устройство	Основное устройство со стандартной ручкой

Примечание	Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Диапазон установки используемых расцепителей нагрузки [Ir]	0.3 - 12 A
Функция	без расцепителя перегрузки
Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie]	12 A

2. Технические характеристики

Общая информация
Стандарты и положения	IEC/EN 60947, VDE 0660, UL, CSA
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыХранение	- 40 - 80 °C
Температура окружающей средыразомкнут	-25 - +55 °C
Температура окружающей средыв капсульном корпусе	- 25 - 40 °C
Установочное положение
Направление подвода питания	любая
Класс защитыУстройство	IP20
Класс защитыСоединительные клеммы	IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)	защита от прикосновения пальцами и тыльной стороной кистей рук
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27	25 g
Высота установки	макс. 2000 M
Поперечные сечения соединения главного проводаВинтовые клеммыодножильный	1 x (1 - 6)2 x (1 - 6) мм2
Поперечные сечения соединения главного проводаВинтовые клеммытонкопроволочный с оконечной муфтой согласно DIN 46228	1 x (1 - 6)2 x (1 - 6) мм2
Поперечные сечения соединения главного проводаВинтовые клеммыОдно- или многожильный	14 - 10 AWG
Поперечные сечения соединения главного проводаВинтовые клеммыДлина зачистки	10 мм
Момент затяжки соединительных винтовГлавный провод	1.7 Нм
Момент затяжки соединительных винтовКабели системы управления	1 Нм
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальное напряжение [Ue]	690 В перем. тока
Измеренный ток длительной нагрузки = расчетный рабочий ток [Iu = Ie]	12 A
Номинальная частота [f]	40 - 60 Гц
Электрические тепловые потери (3-полюсный прогретый)	2, 7 W
Механический срок службы [Переключения]	0.05 x 106
Электрический срок службы (AC-3 при 400 В)Электрический срок службы [Переключения]	> 0.05 x 106
Макс. частота коммутаций	60 S/h
Коммутационная способность двигателяAC-3 (до 690 В)	12 A
Расцепитель
Температурная компенсациясогласно IEC/EN 60947, VDE 0660	- 5…40 °C
Температурная компенсацияРабочий диапазон	- 25…55 °C
Диапазон установок расцепителей перегрузки	0.25 - 1 x Iu
Расцепители короткого замыкания	Базовое устройство, фиксированно установленное: 15, 5 x Iu
Допуск расцепителя короткого замыкания	± 20%
Чувствительность к выпадению фаз	IEC/EN 60947-4-1, VDE 0660 часть 102

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	12 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.9 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	2.7 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Размеры

Низковольтные промышленные компоненты (EG000017) / Автоматический выключатель защиты двигателя (EC000074)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV
Настройка тока расцепителя перегрузки	0 - 0 A
Диапазон регулировки задержек короткого замыкания	0 - 0 A
С тепловой защитой	Нет
Чувствительная к отказу фазы	Нет
Выключить технику	Electronic
Номинальное рабочее напряжение	690 - 690 V
Номинальный постоянный ток Iu	12 A
Номинальная рабочая мощность при AC-3, 230 В	0 kW
Номинальная рабочая мощность при AC-3, 400 В	0 kW
Тип электрического подключения главной цепи	Screw connection
Тип элемента управления	Turn button
Устройство устройства	Built-in device fixed built-in technique
Со встроенным вспомогательным выключателем	Нет
Со встроенным расцепителем напряжения	Нет
Количество полюсов	3
Номинальная отключающая способность при коротком замыкании lcu при 400 В, переменный ток	0 kA
Степень защиты (IP)	IP20
Высота	102.5 mm
Ширина	45 mm
Глубина	102.5 mm
Стандарты на продукцию	IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет
Характеристика
	Характеристики расцепления
Характеристика
	Номинальный ток предохранителя
Характеристика
	① 1. полупериодпропускаемая энергия

	Основное устройство с расцепляющим модулем

5. Апробации

Стандарты на продукцию	IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

6. Характеристики

Характеристика
	Характеристики расцепления
Характеристика
	Номинальный ток предохранителя
Характеристика
	① 1. полупериодпропускаемая энергия

7. Размеры


	Основное устройство с расцепляющим модулем

Автомат защиты двигателя, 3P, 12А, электронный, базовый блок

Alternate Catalog No. XTPE012BNL

Артикул	Модель	Продукт	Цена
0000126895	PKE-SWD-32	Модуль связи для PKE для системы SmartWire режимы ручн./автомат.	13 096 руб.
0000150614	PKE-SWD-SP	Модуль связи SmartWire для PKE	8 931 руб.
0000121722	PKE 32	Автомат защиты двигателя, 3P, 32A, электронный, базовый блок	6 854 руб.
0000121723	PKE-XTU-1,2	Электронный расцепитель, 0.3-1.2A, стандартный	11 901 руб.
0000121724	PKE-XTU-4	Электронный расцепитель, 1-4а, стандартный	11 901 руб.
0000121725	PKE-XTU-12	Электронный расцепитель, 3-12A, стандартный	11 901 руб.
0000121726	PKE-XTU-32	Электронный расцепитель, 8-32а, стандартный	11 901 руб.
0000121727	PKE-XTUA-1,2	Электронный расцепитель, 0.3-1.2A, расширенный (SmartWire-DT)	13 716 руб.
0000121728	PKE-XTUA-4	Электронный расцепитель, 1-4а, расширенный (SmartWire-DT)	13 716 руб.
0000121729	PKE-XTUA-12	Электронный расцепитель, 3-12A, расширенный (SmartWire-DT)	12 719 руб.
0000121730	PKE-XTUA-32	Электронный расцепитель, 8-32а, расширенный (SmartWire-DT)	13 716 руб.
0000121732	PKE12/XTU-4	Автомат защиты двигателя с электронным расцепителем, 3P, Ir = 1-4A, стандартный	19 609 руб.
0000121733	PKE12/XTU-12	Автомат защиты двигателя с электронным расцепителем, 3P, Ir = 3-12A, cтандартный	19 609 руб.
0000121734	PKE32/XTU-32	Автомат защиты двигателя с электронным расцепителем, 3P, Ir = 8-32а стандартный	22 059 руб.
0000138258	PKE65	Автомат защиты двигателя, 3P, 65A, электронный, базовый блок	24 879 руб.
0000138259	PKE-XTU-65	Электронный расцепитель, 16-65а, стандартный	22 776 руб.
0000138260	PKE-XTUA-65	Электронный расцепитель, 16-65а, расширенный (SmartWire-DT)	27 184 руб.
0000138261	PKE-XTUW-32	Электронный расцепитель, 8-32а стандартный	20 394 руб.
0000138262	PKE-XTUWA-32	Электронный расцепитель, 8-32A расширенный (SmartWire-DT)	23 701 руб.
0000138516	PKE65/XTU-65	Автомат защиты двигателя с электронным расцепителем, 3P, 8-65A	49 909 руб.
0000138517	PKE65/XTUW-32	Автомат защиты двигателя с электронным расцепителем, 3P, 8-32A	47 218 руб.
0000142418	PKE-XH-MCC	Ручка для монтажа на дверь	7 083 руб.
0000153164	PKE-XTUCP-36	Электронный расцепитель для защиты линий, 15-36а, стандартный	18 264 руб.
0000158247	PKE65/AK	Автомат защиты двигателя, 3P, 65A, электронный, базовый блок с блокируемый ручкой	24 311 руб.
0000158248	PKE65/AK/XTU-65	Автомат защиты двигателя с электронным расцепителем, 3P, 16-32A	49 240 руб.
0000158249	PKE65/AK/XTUW-32	Автомат защиты двигателя с электронным расцепителем, 3P, 8-32A	46 625 руб.
0000164299	PKE-XHT-MCC	Ось и рукоятка монтажа на дверь PKE	7 825 руб.
0000168795	PKE-XTUACP-36	Электронный расцепитель для защиты линий, 15-36а, расширенный	23 989 руб.
0000168796	PKE-XTUWCP-36	Электронный расцепитель для защиты линий, 15-36а, стандартный	26 946 руб.
0000168797	PKE-XTUWACP-36	Электронный расцепитель для защиты линий, 15-36а, расширенный	31 433 руб.
0000168798	PKE-XTUCP-65	Электронный расцепитель для защиты линий, 30-65а, стандартный	28 060 руб.
0000168799	PKE-XTUACP-65	Электронный расцепитель для защиты линий, 30-65а, расширенный	32 496 руб.
0000168972	PKE32/XTUCP-36	Автомат защиты линий с электронным расцепителем, 3P, Ir = 15-36A, стандартный	33 640 руб.
0000168973	PKE65/XTUWCP-36	Автомат защиты линий с электронным расцепителем, 3P, Ir = 30-65A, стандартный	57 498 руб.
0000168974	PKE65/XTUCP-65	Автомат защиты линий с электронным расцепителем, 3P, Ir = 30-65A, стандартный	58 653 руб.
0000173416	PKE-XZMR(230V50HZ)	Электронное реле для автоматических выключателей PKE, 230в50гц	14 948 руб.
0000173425	PKE-XZMR(24VDC)	Электронное реле для автоматических выключателей PKE, 24в DC	15 805 руб.
