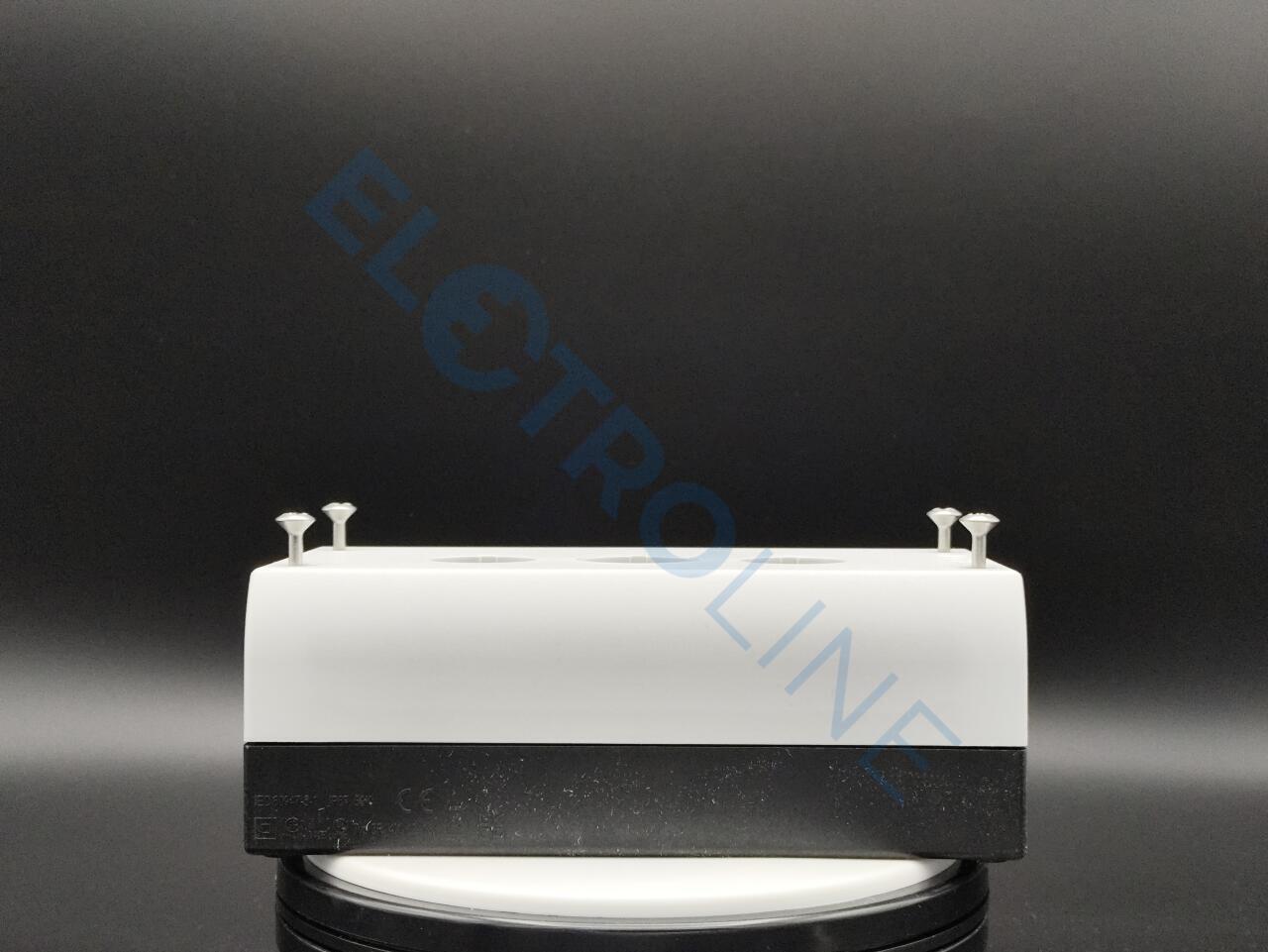

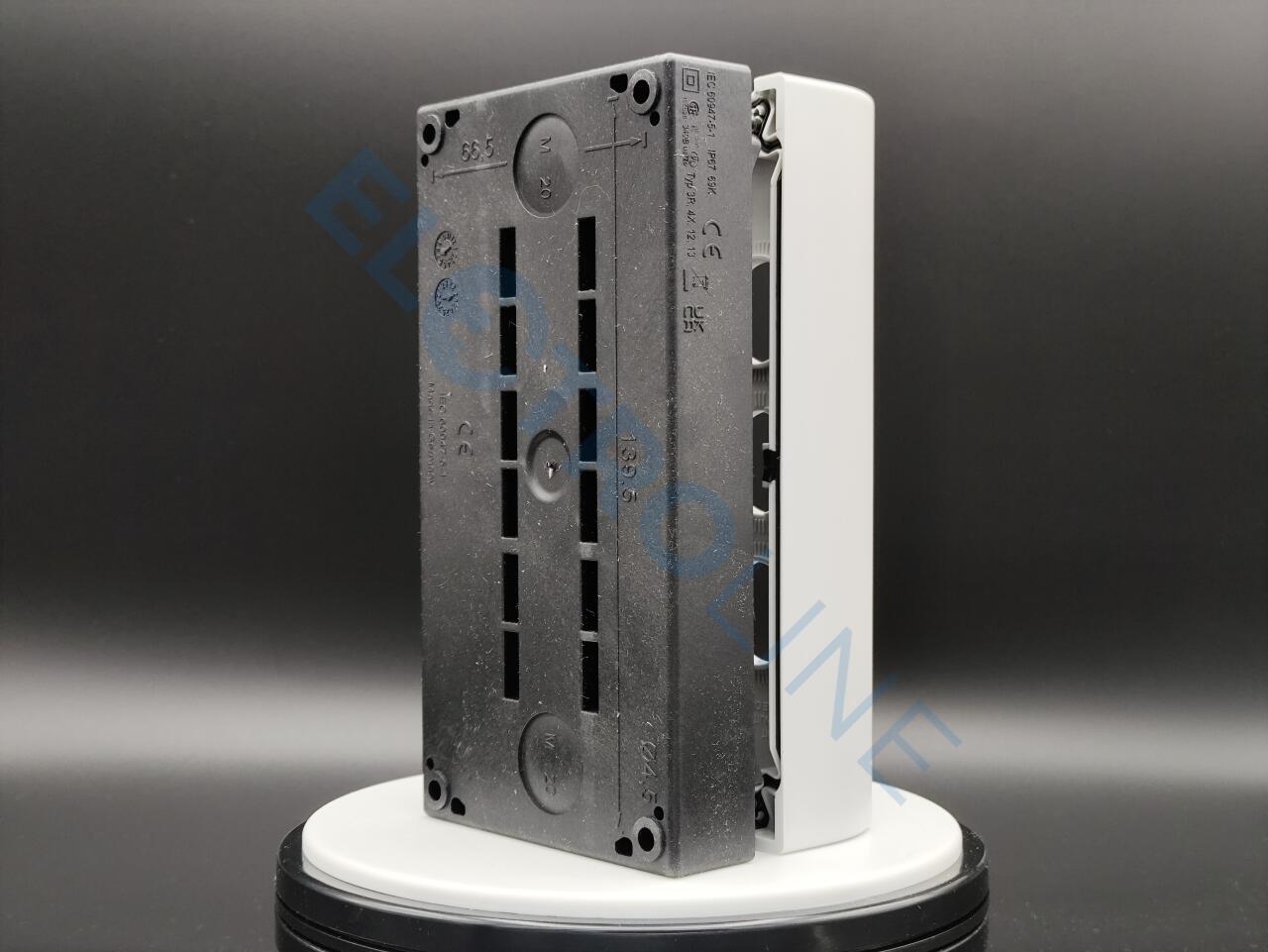

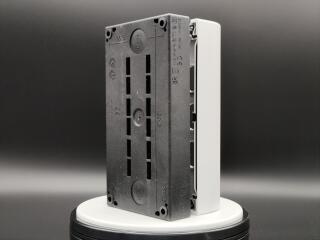

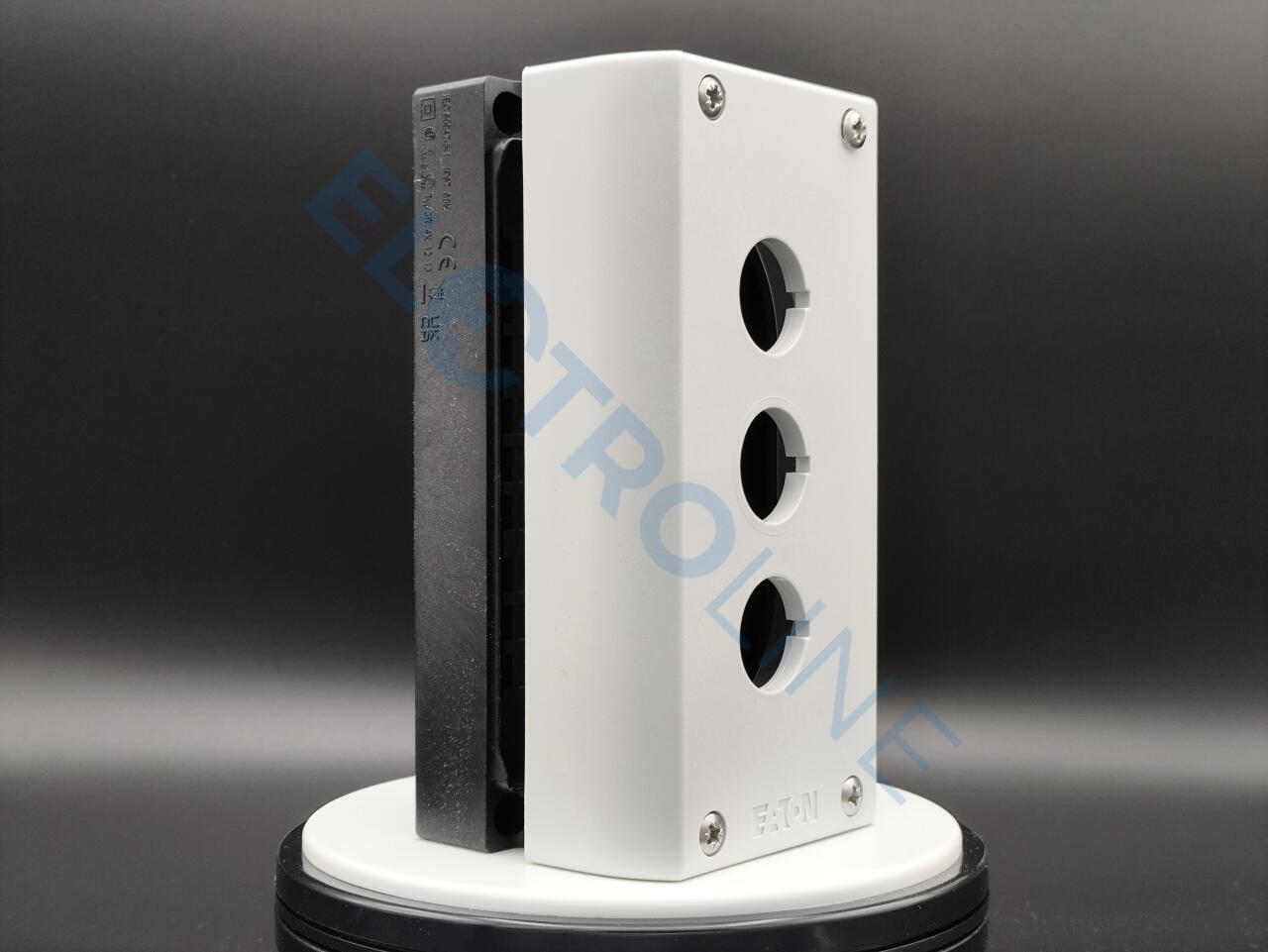

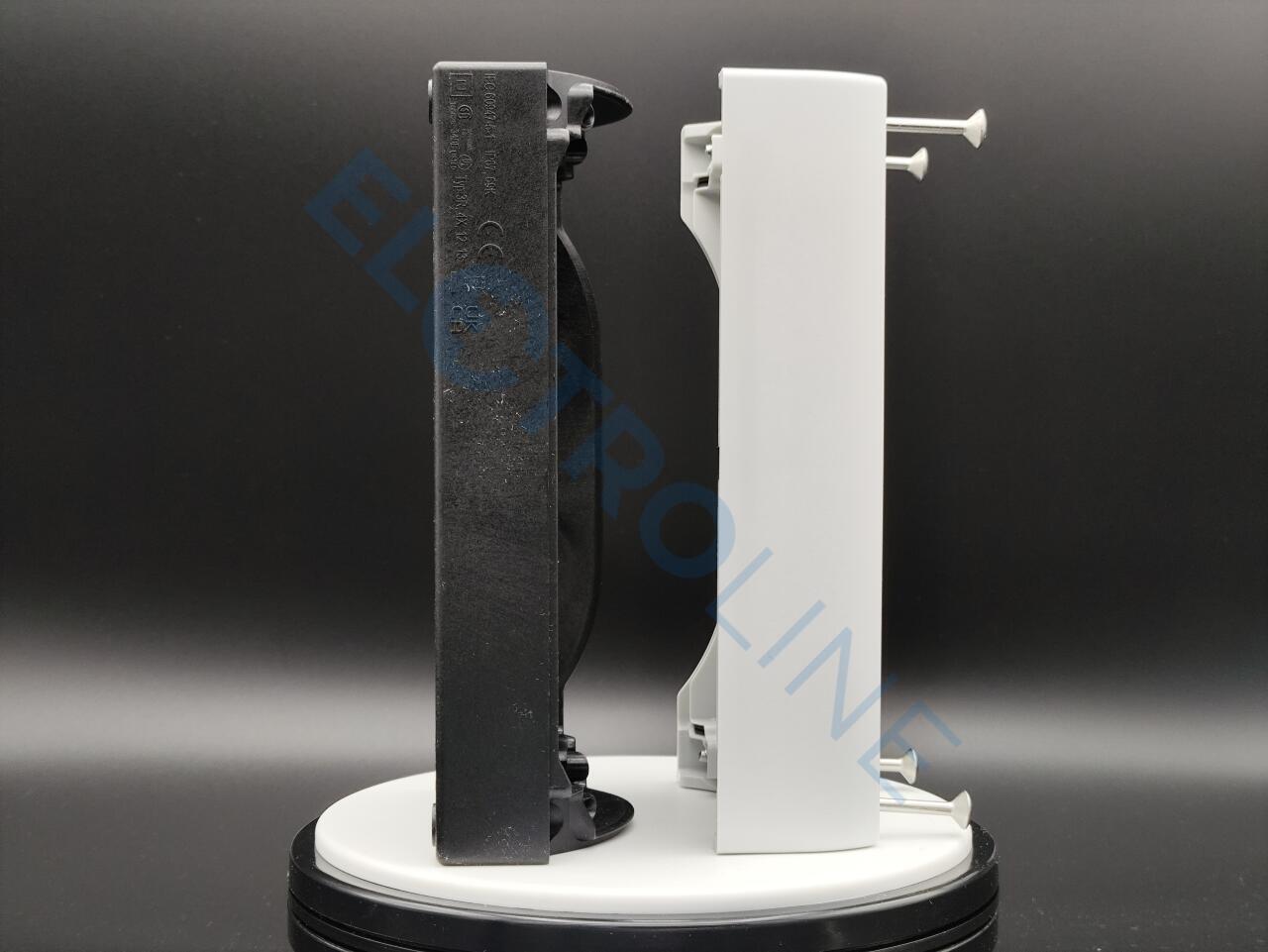

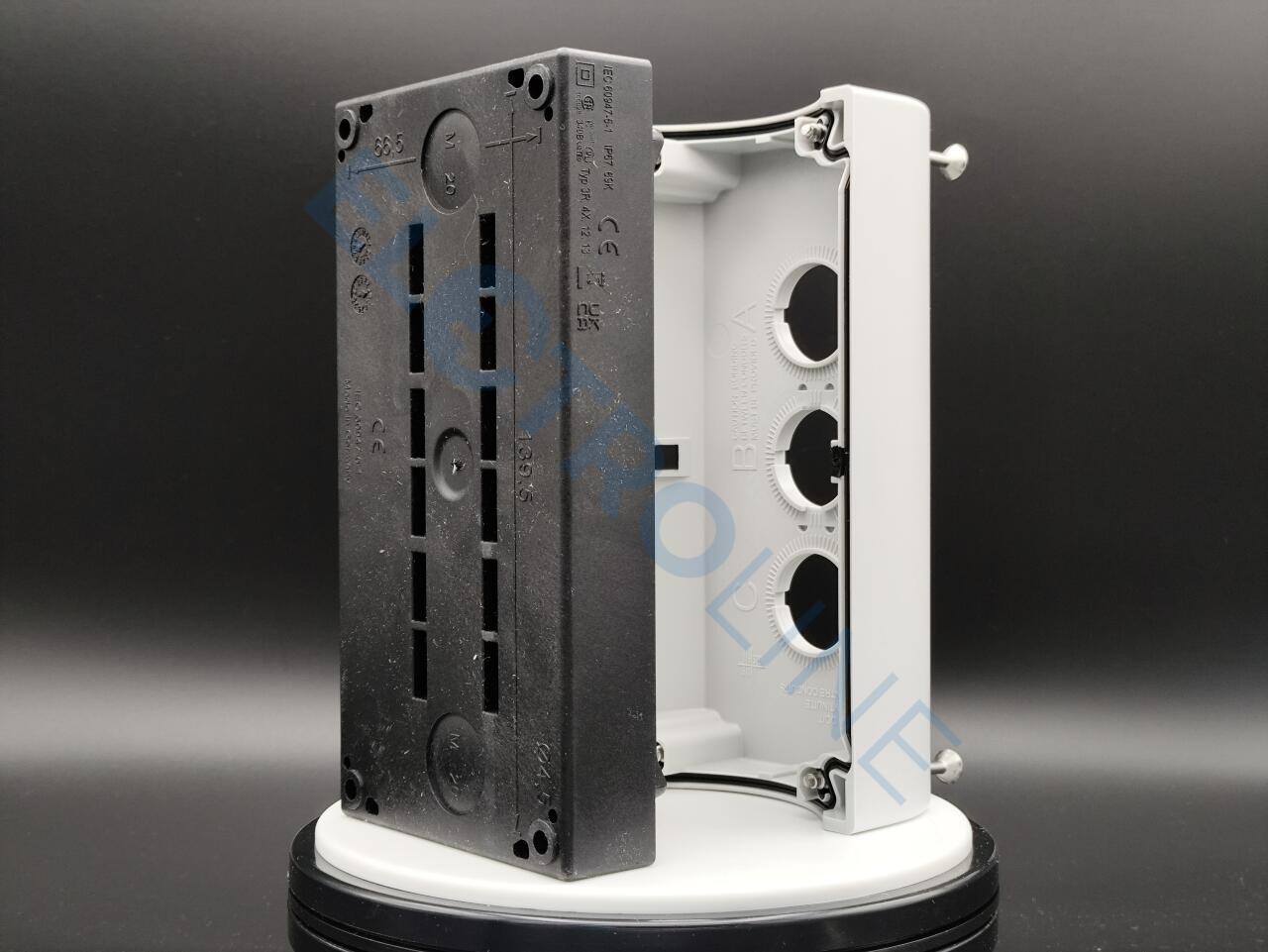

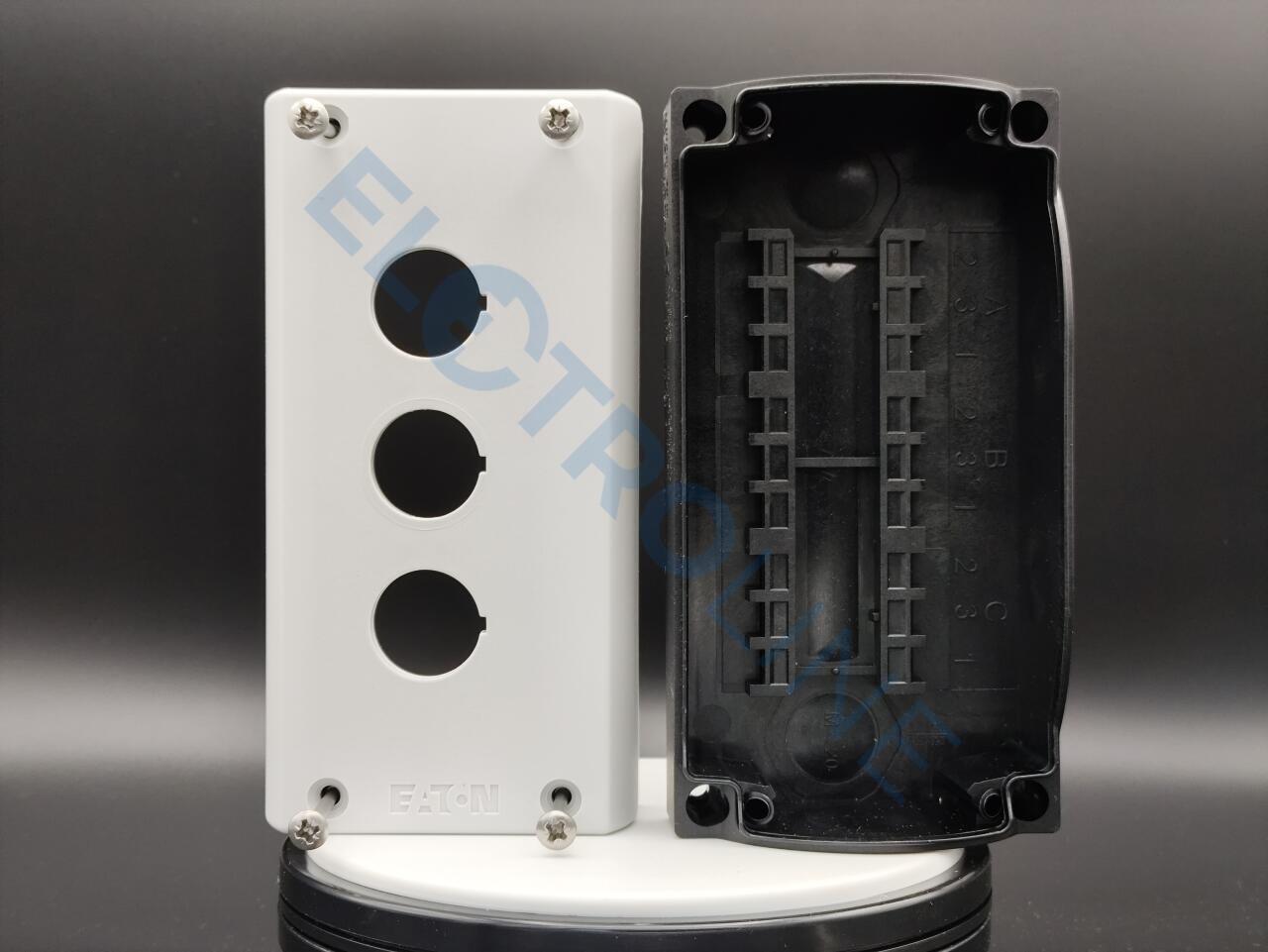

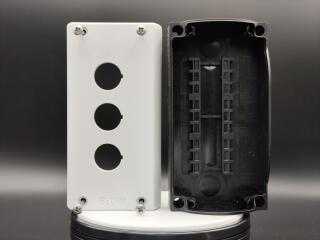

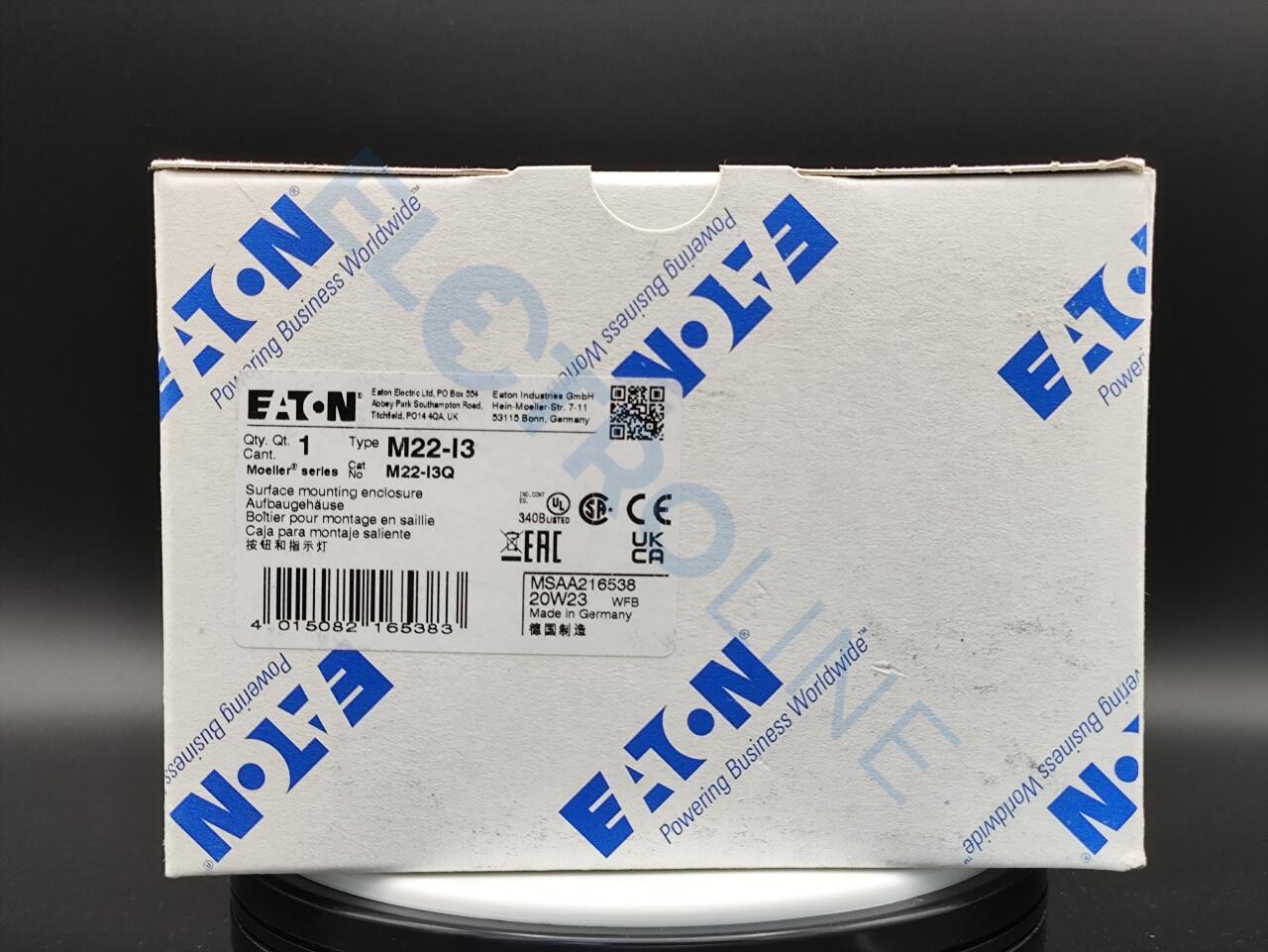

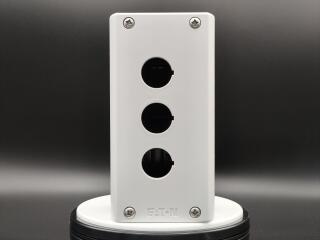

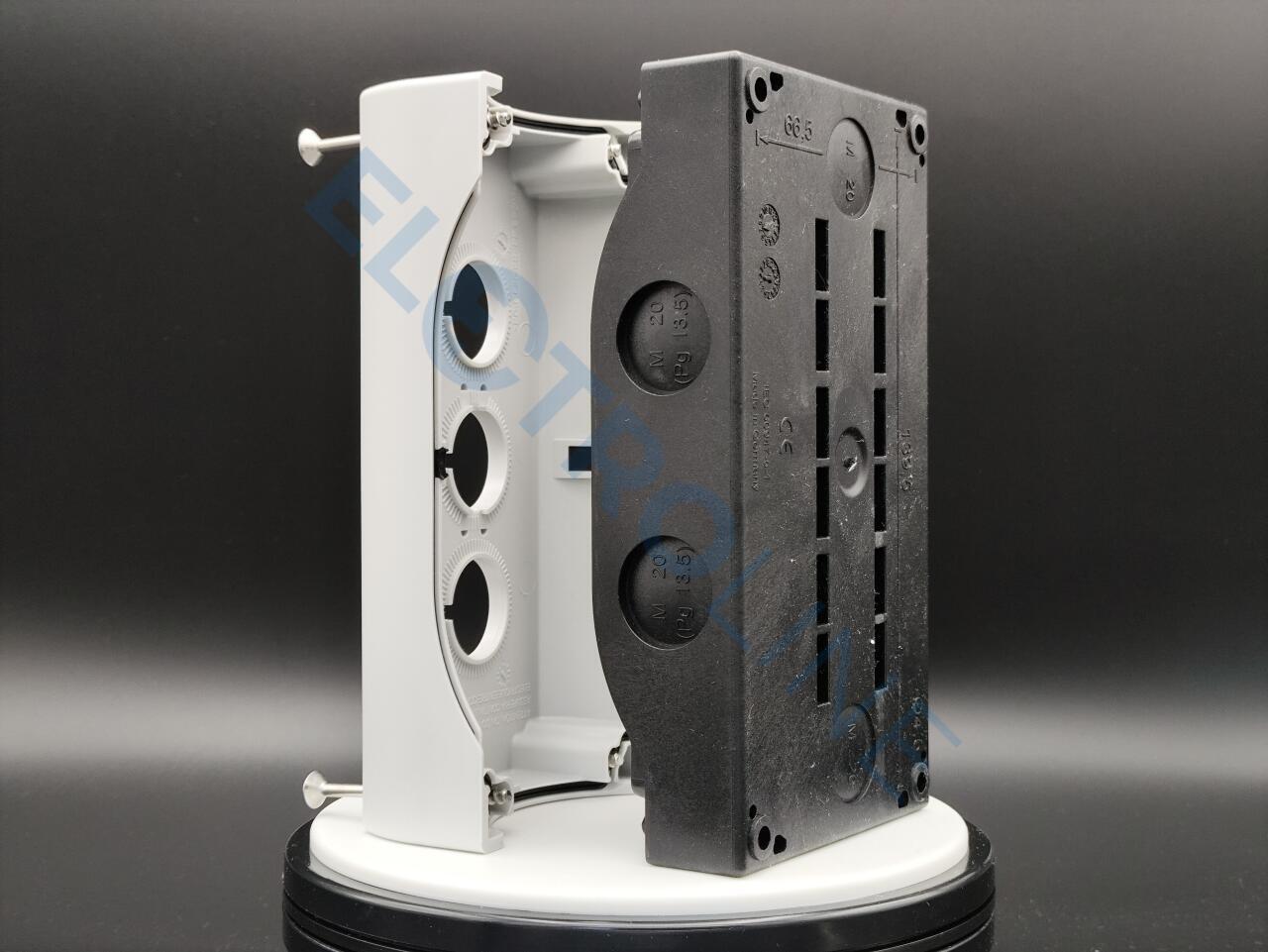

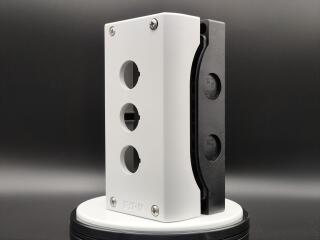

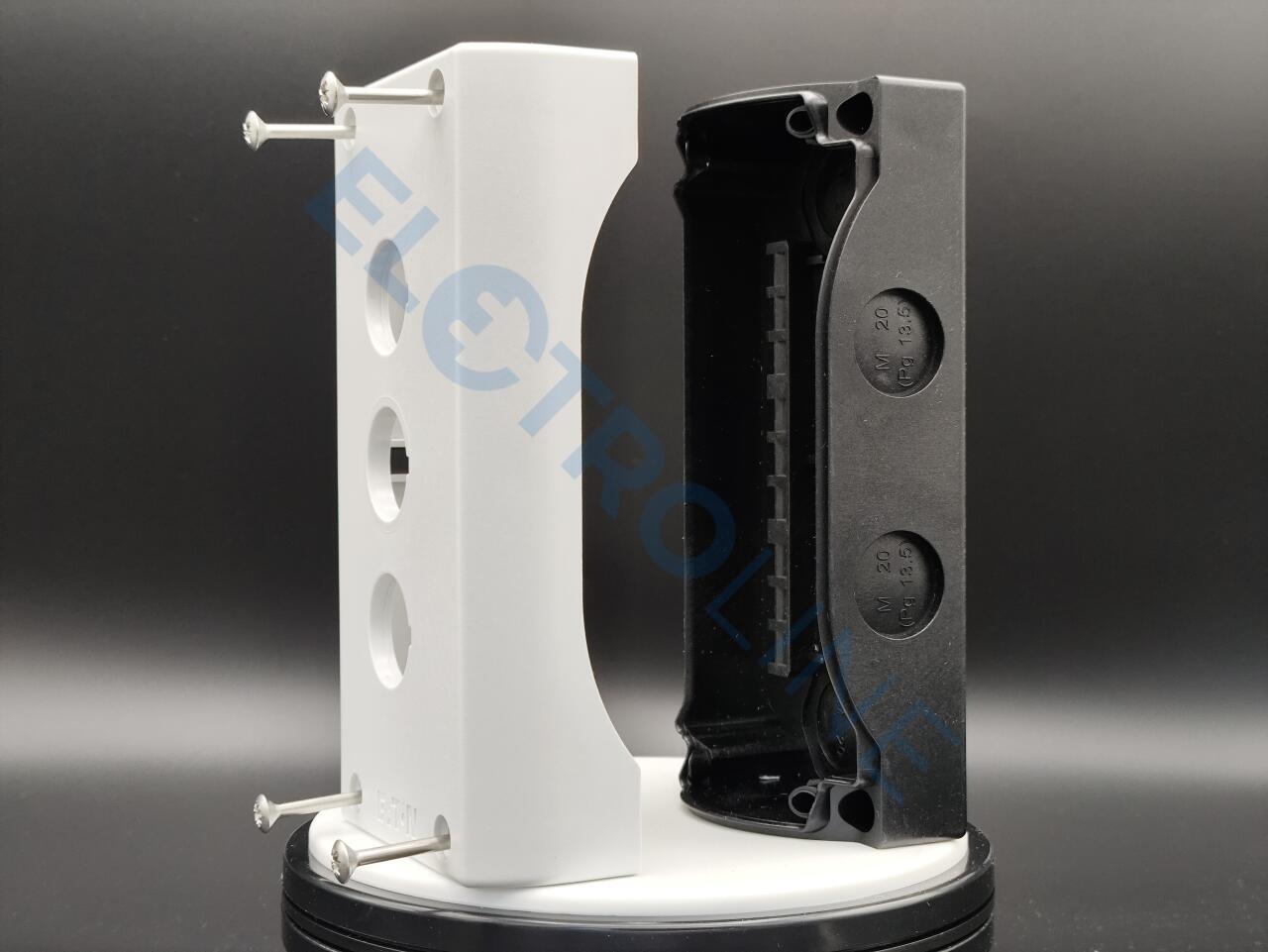

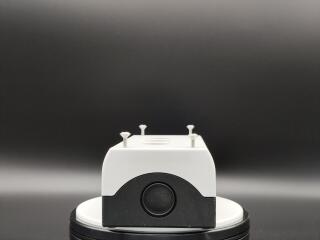

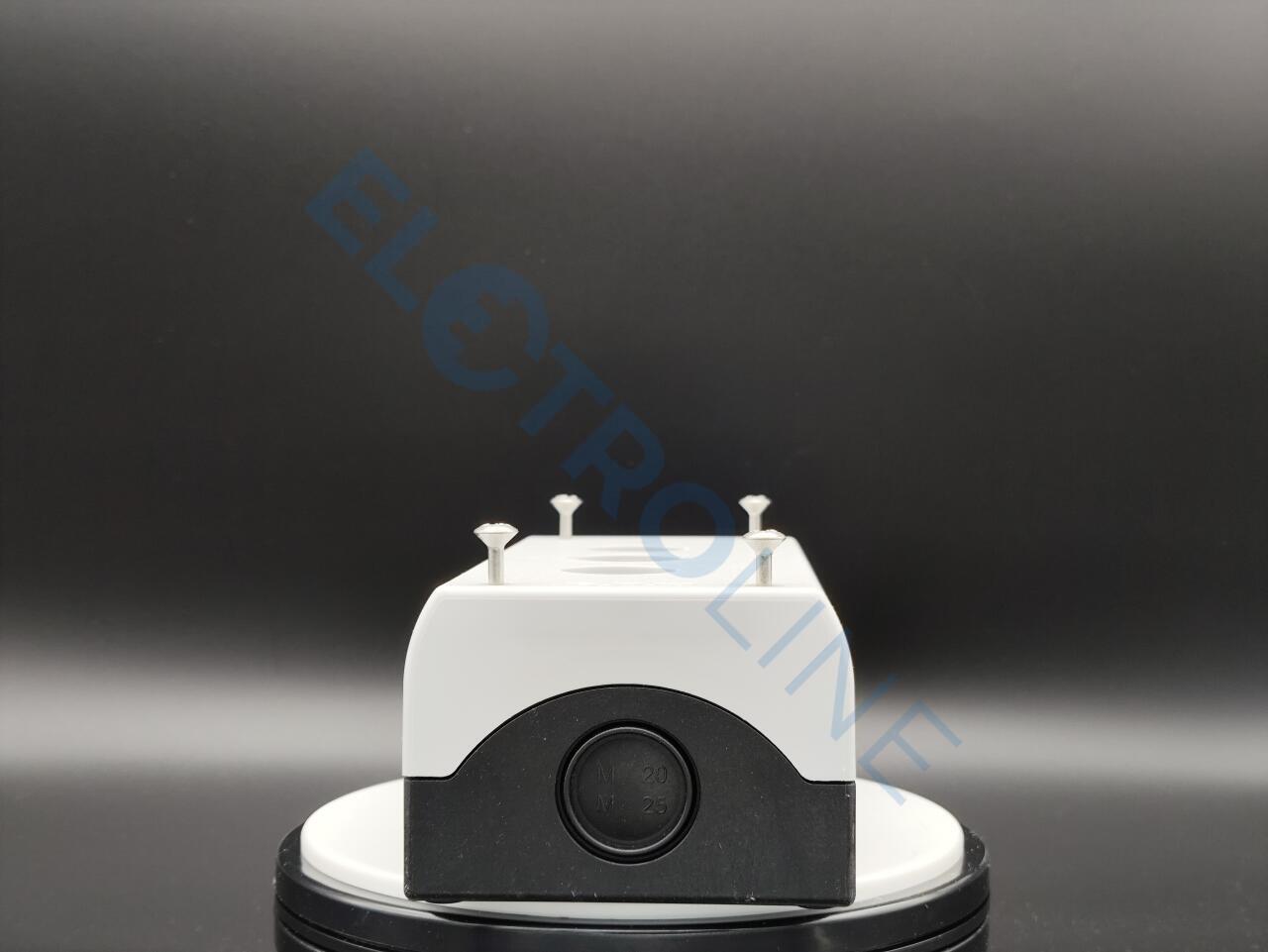

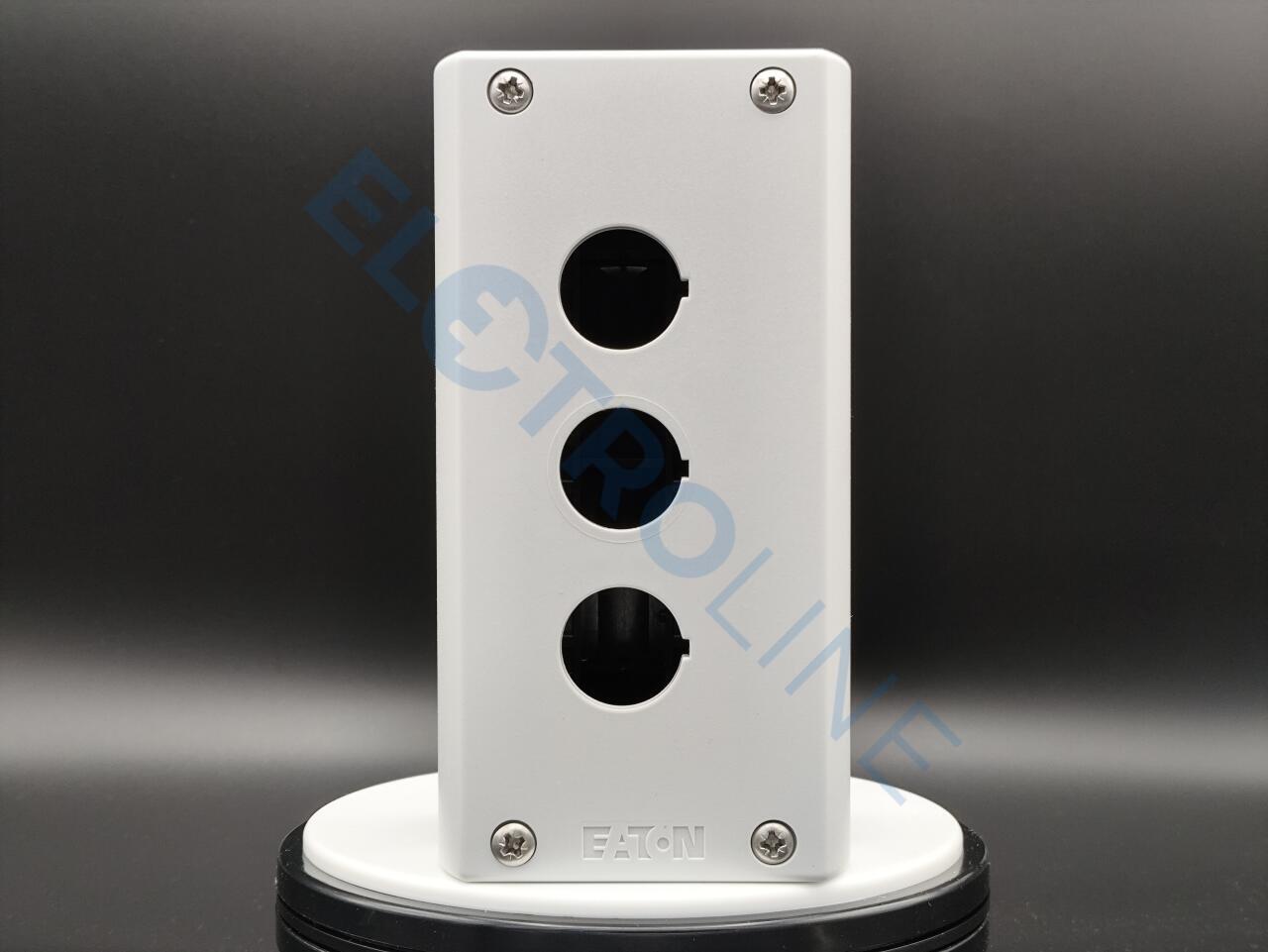

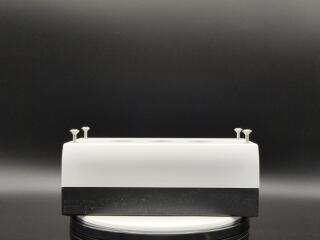

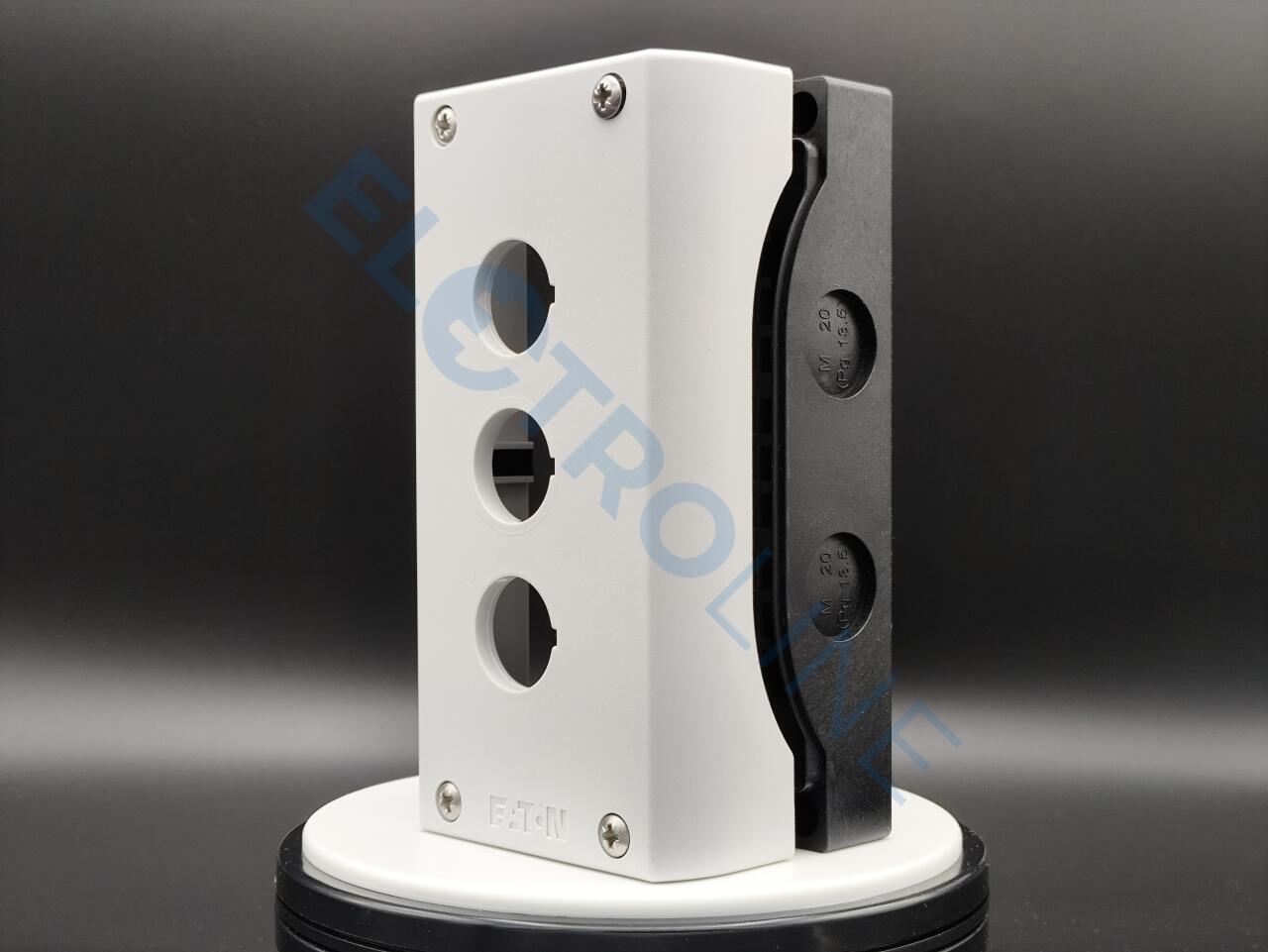

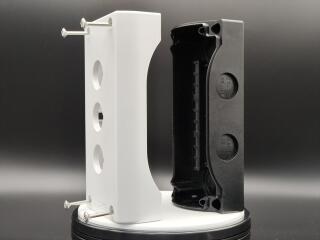

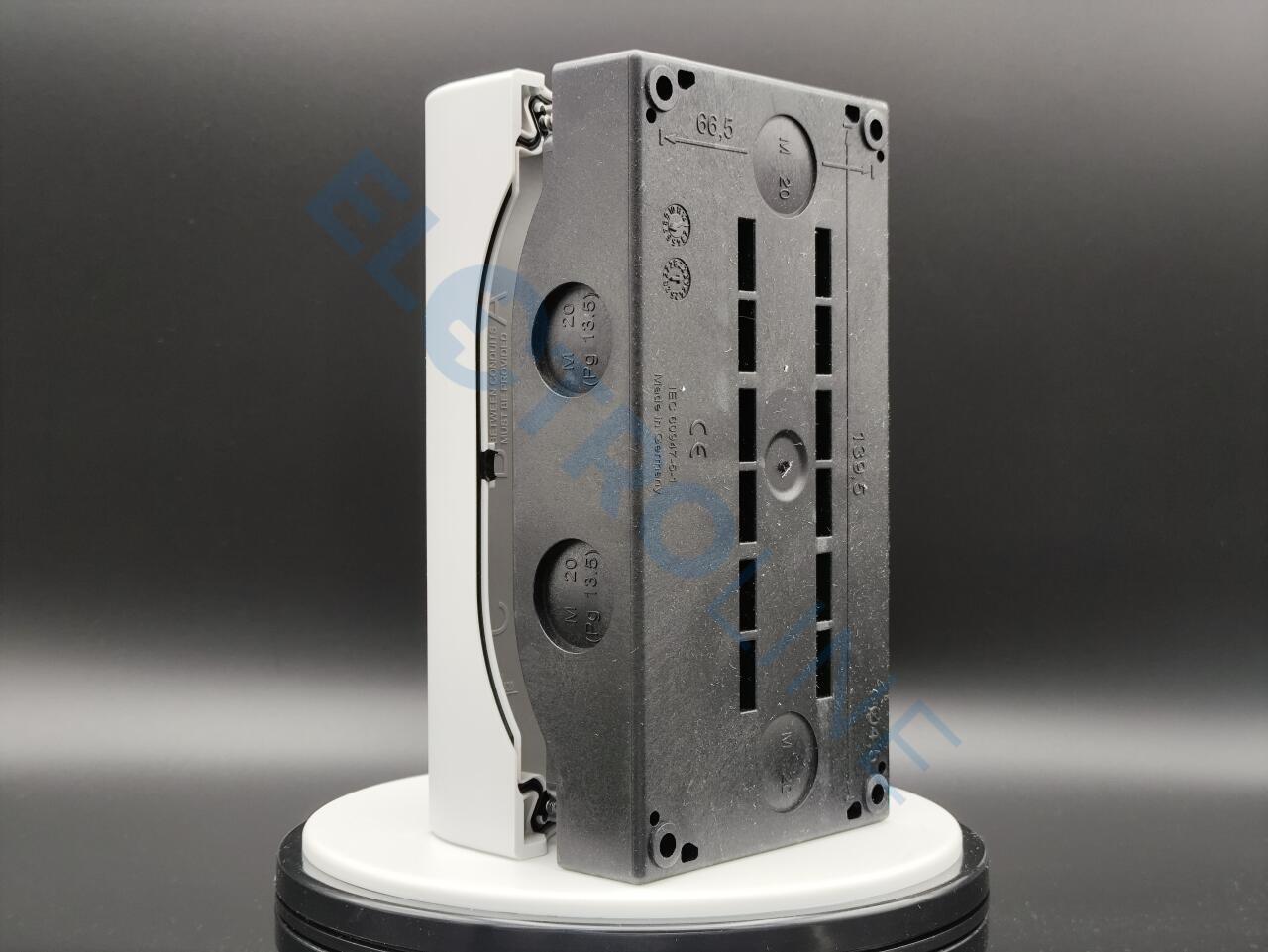

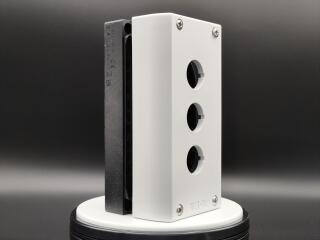

M22-I3 Корпус для поверхостного монтажа, 3 элемента

Корпус для поверхостного монтажа, 3 элемента

В избранное

M22-I3, 0000216538, Корпус для поверхостного монтажа, 3 элемента

Name: M22-I3 - Корпус для поверхостного монтажа, 3 элемента
Brand: Eaton
SKU: 0000216538
Price: 1626.25 RUB
Availability: InStock

Уточняйте наличие у менеджеров

1 626.25 руб.

Цена с НДС

В корзину

Наличие:

38 шт. - на нашем складе

Бренд:

Eaton

Модель:

M22-I3

Артикул:

0000216538

Вес (кг):

0.3

Объем (дм3):

0.69

Ед. измерения:

шт

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры

1. Программа поставок

Основная функция дополнительного оснащения	Корпус для поверхностного монтажа
Корпус	пластик
	с винтами из нержавеющей стали
Места установки	3 Число
Ввод проводки запрессованный

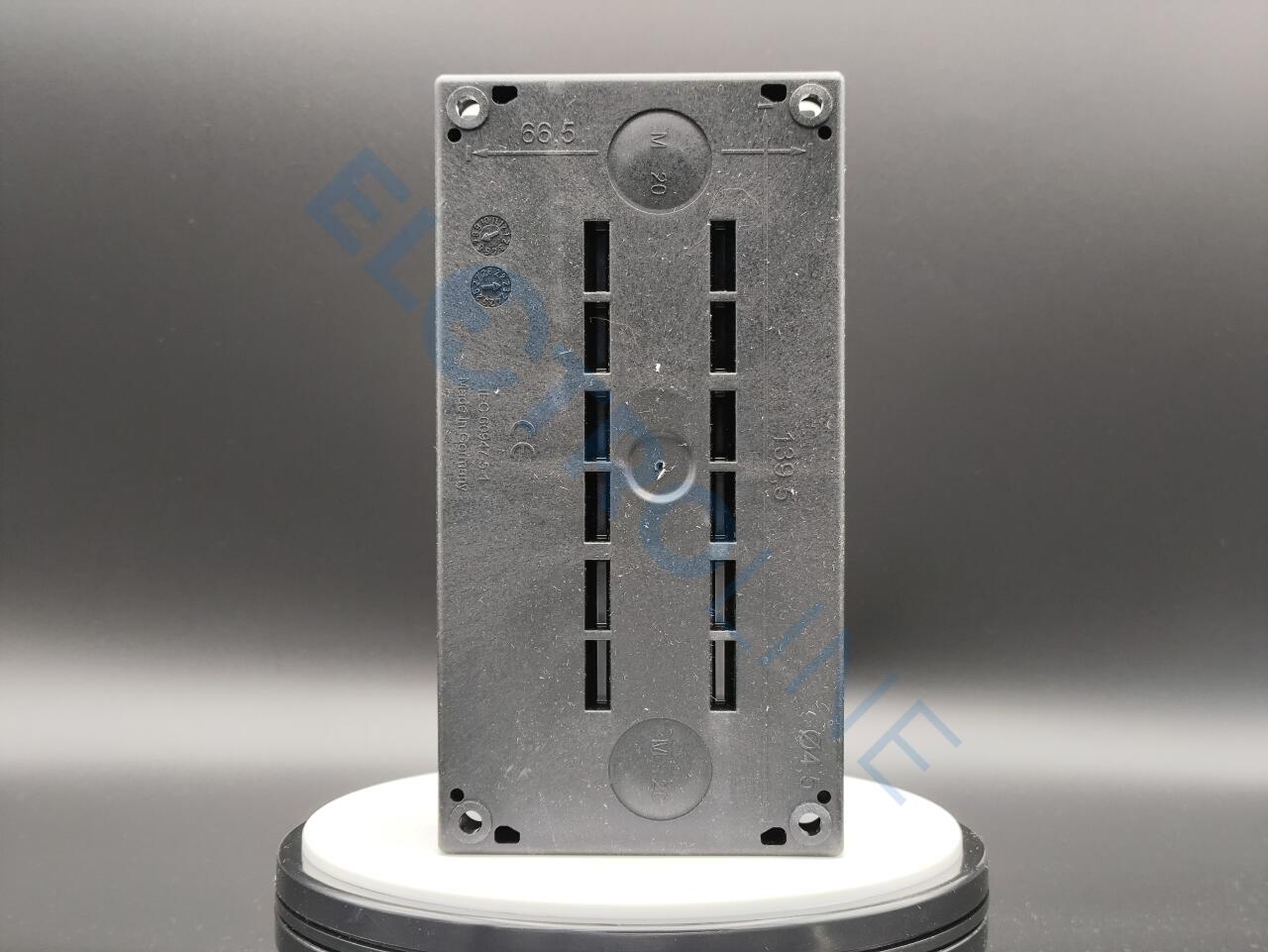

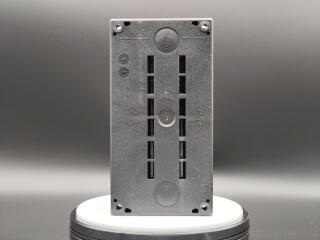

Ввод проводки	задн.: 2, M20вверху: 2 x M20сбоку: 2 x M20/M25 (по 1 шт. на сторону)
Класс защиты	IP66, IP67, IP69
Цвет

Значение RAL	RAL 7035
Цвет	Нижняя часть корпуса, чёрная
Подключение к SmartWire-DT	нет
Применяемое для	3 x ⌀ 22, 5
Применяемое для	(Illuminated) pushbuttons(Illuminated) selector switchesKey-operated pushbuttonsIndicator lightcontrolled stop/emergency-stop buttons with yellow label

2. Технические характеристики

Общая информация
Класс защиты	IP66, IP67, IP69
Температура окружающей средыразомкнут	-25 - +70 °C

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Enclosure for control circuit devices (EC000200)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Housing for command and alarm devices (ecl@ss10.0.1-27-37-12-05 [AKF023014])
Количество командных позиций	3
Тип строительства жилья	Surface mounting housing
Материал корпуса	Plastic
Качество материала корпуса	Other
Диаметр отверстия	22, 5 mm
Цветная крышка корпуса	Grey
Степень защиты (IP)	IP67/IP69K
Степень защиты (NEMA)	4X
Ширина	153 mm
Высота	80 mm
Глубина	56 mm

5. Апробации

Стандарты на продукцию	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	012528
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, CSA certified
Степень защиты	UL/CSA Type 3R, 4X, 12, 13

6. Размеры

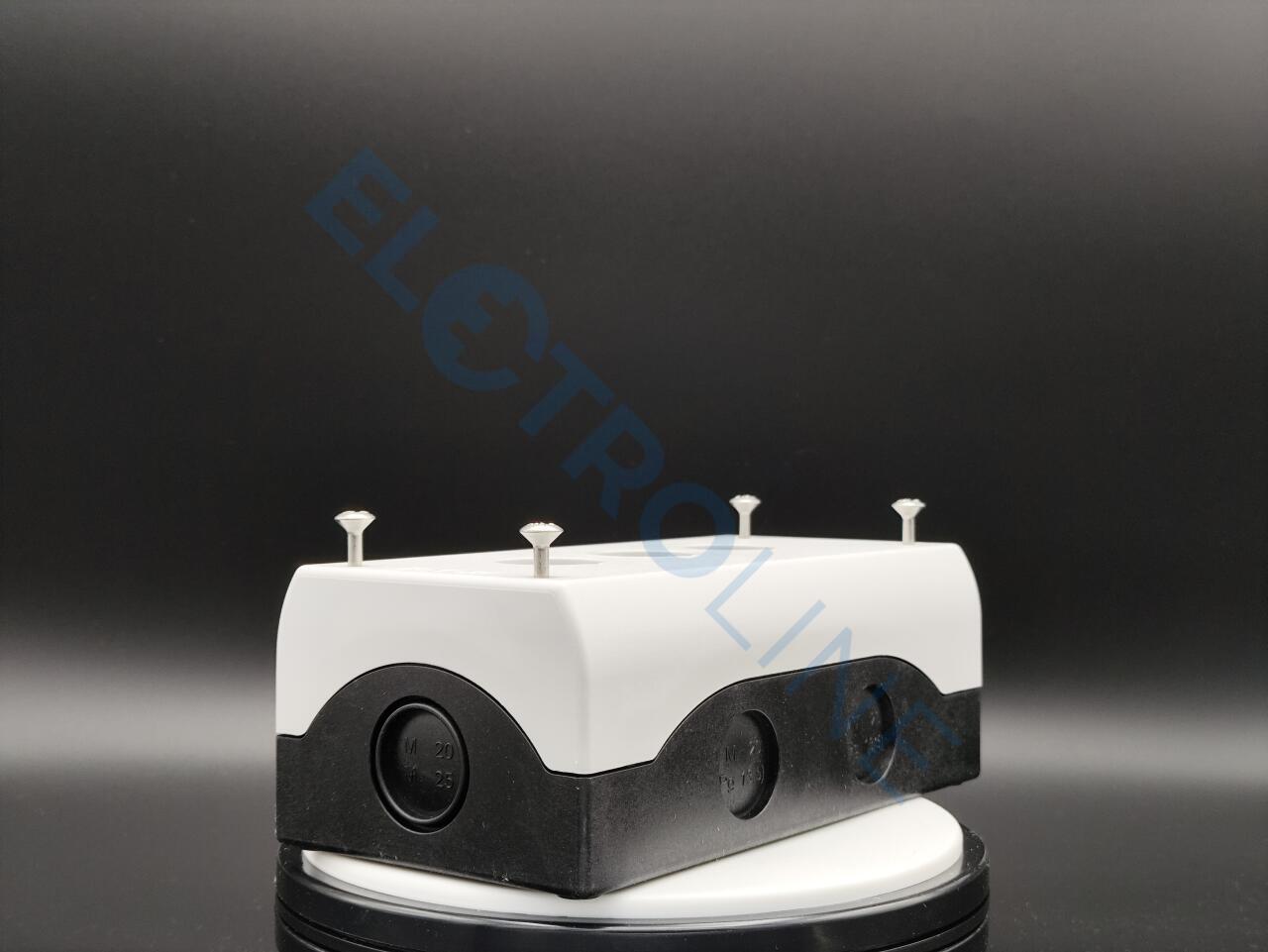

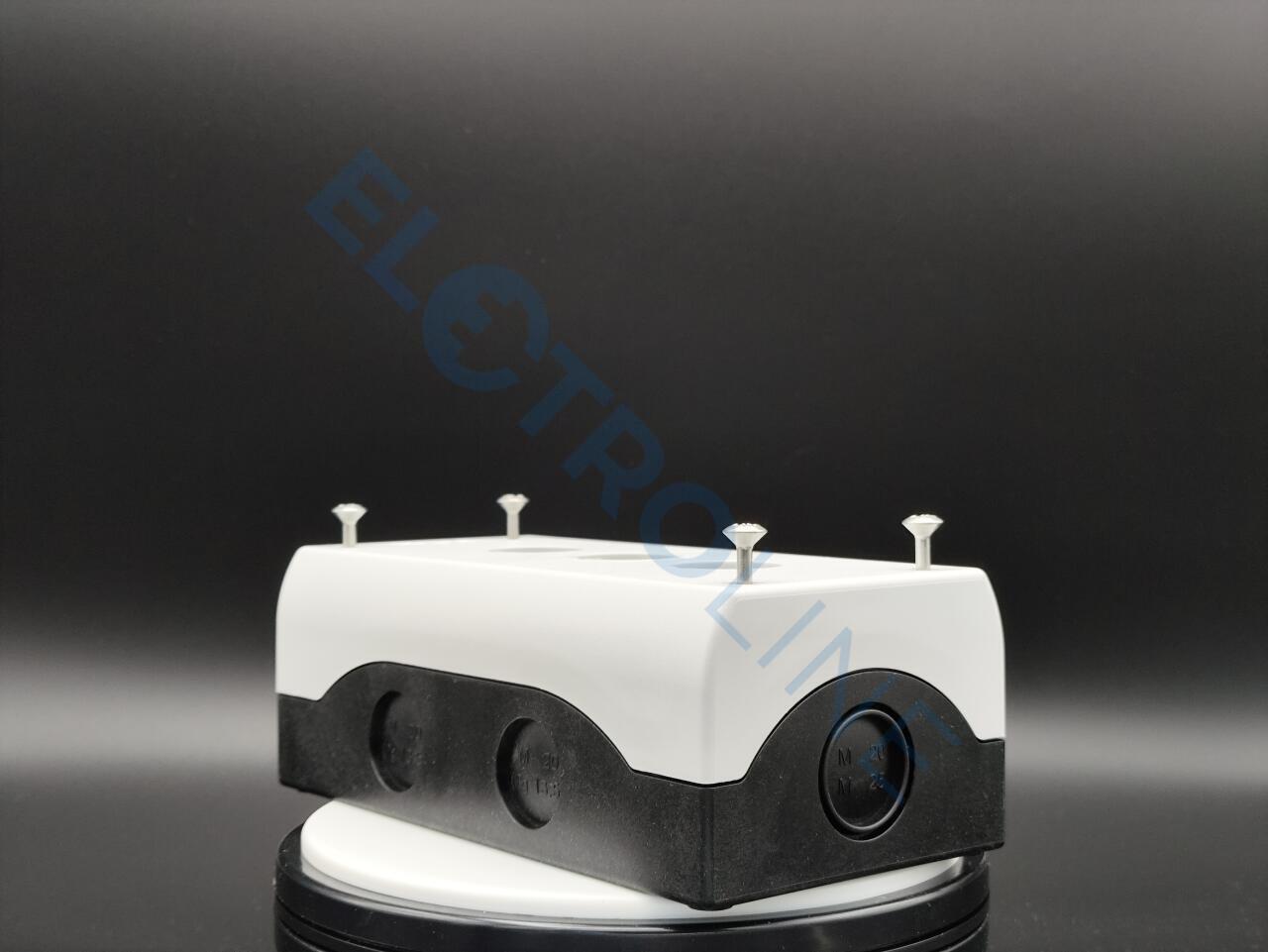

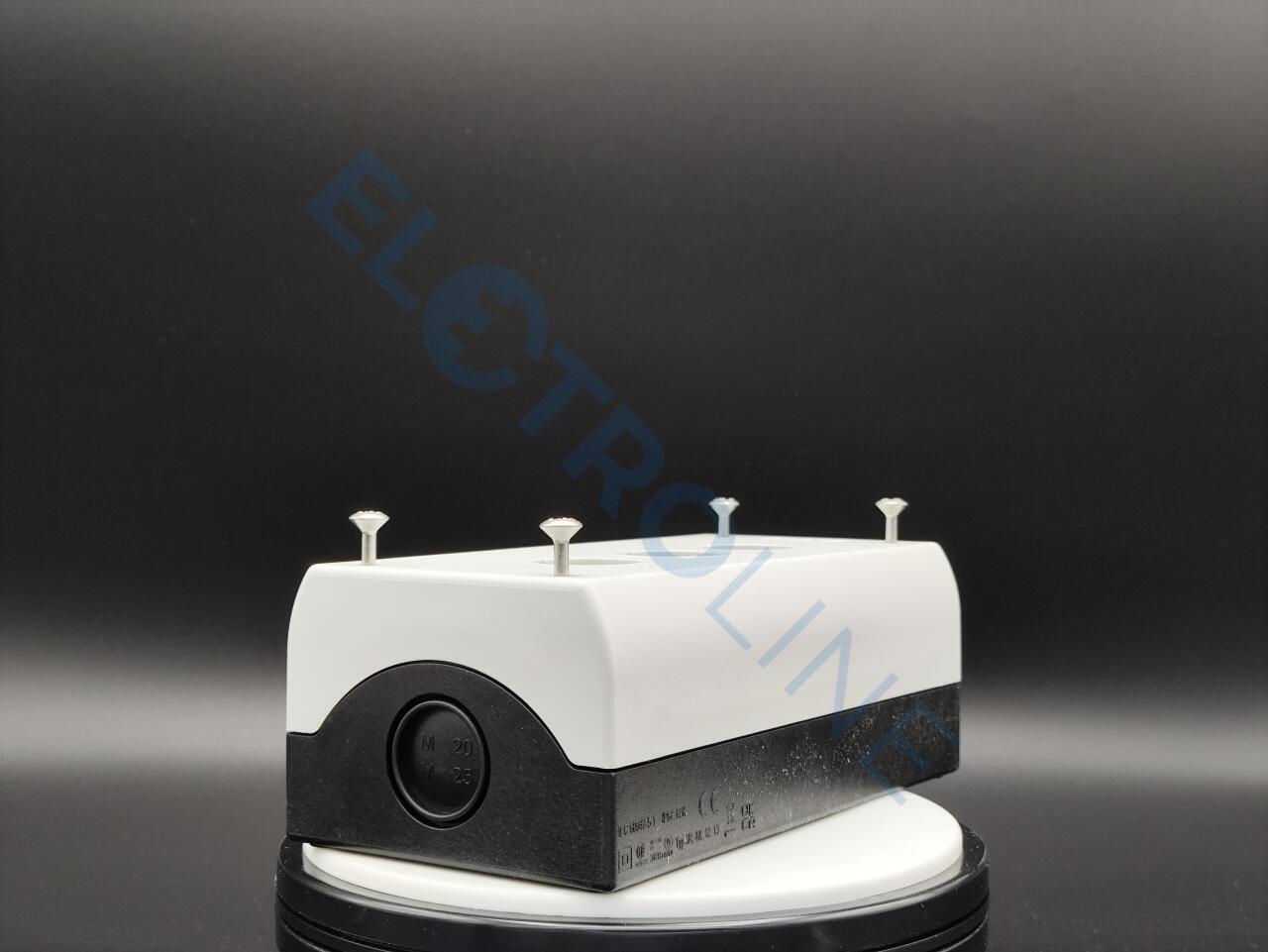

	Ввод проводки, запрессованный: внизу: 2 шт. M20, вверху: 2 шт. M20, сбоку: 2 шт. M20/M25 (по 1 с каждой стороны)

Корпус для поверхостного монтажа, 3 элемента

Alternate Catalog No. M22-I3Q

Корпус для поверхностного монтажа, корпус: пластик, с винтами из нержавеющей стали, Места установки: 3, ввод проводки: задн.: 2, M20, вверху: 2 x M20, сбоку: 2 x M20/M25 (по 1 шт. на сторону), Класс защиты: IP66, IP67, IP69K, Цвет Значение RAL: RAL 7035, Цвет: Нижняя часть корпуса, чёрная, Подключение к SmartWire-DT: нет, Применяемое для: (Illuminated) pushbuttons, (Illuminated) selector switches, Key-operated pushbuttons, Indicator light, controlled stop/emergency-stop buttons with yellow label
