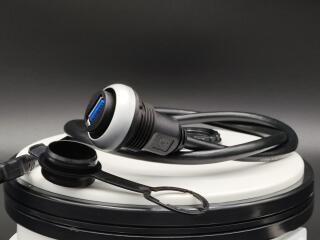

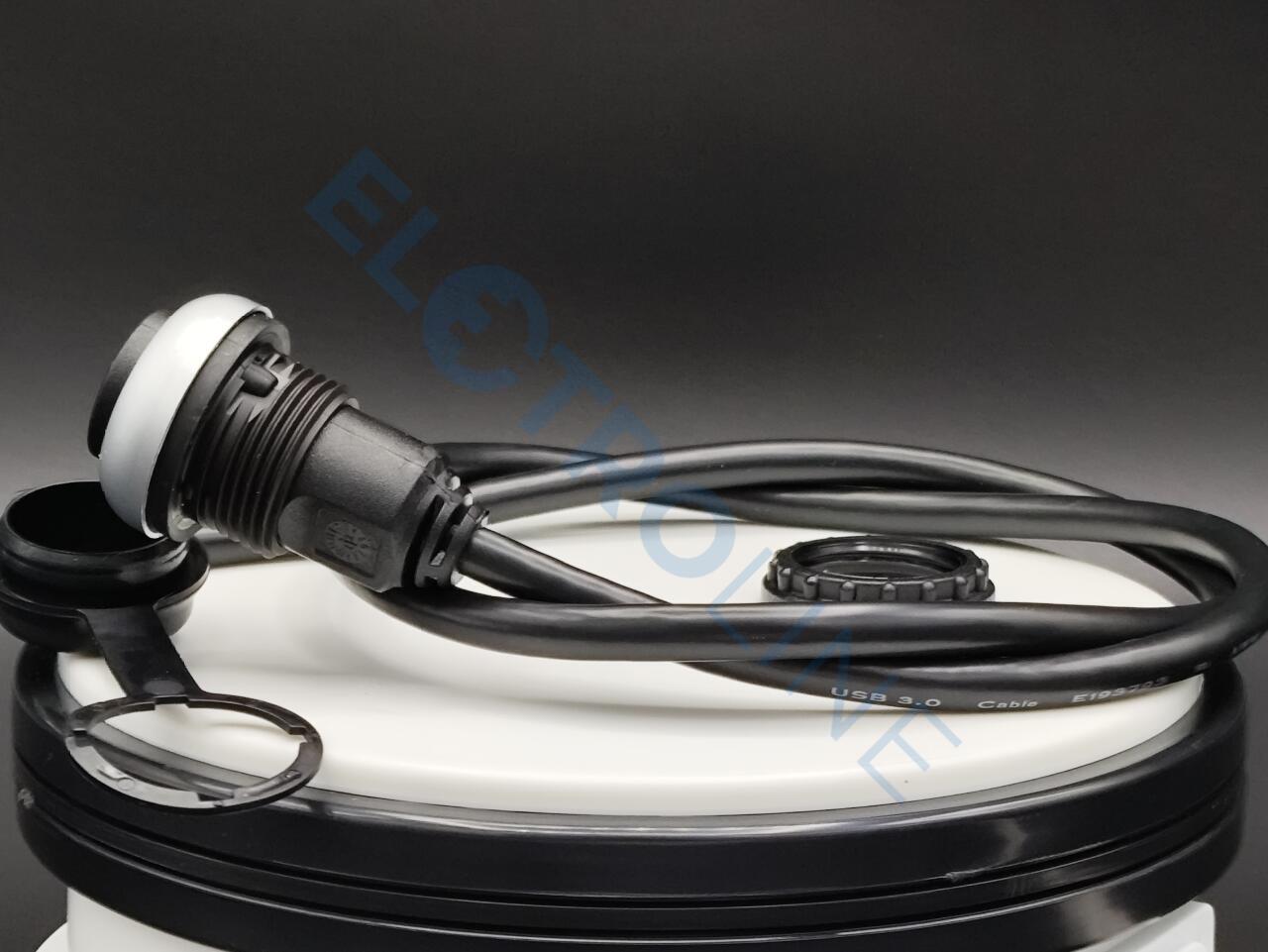

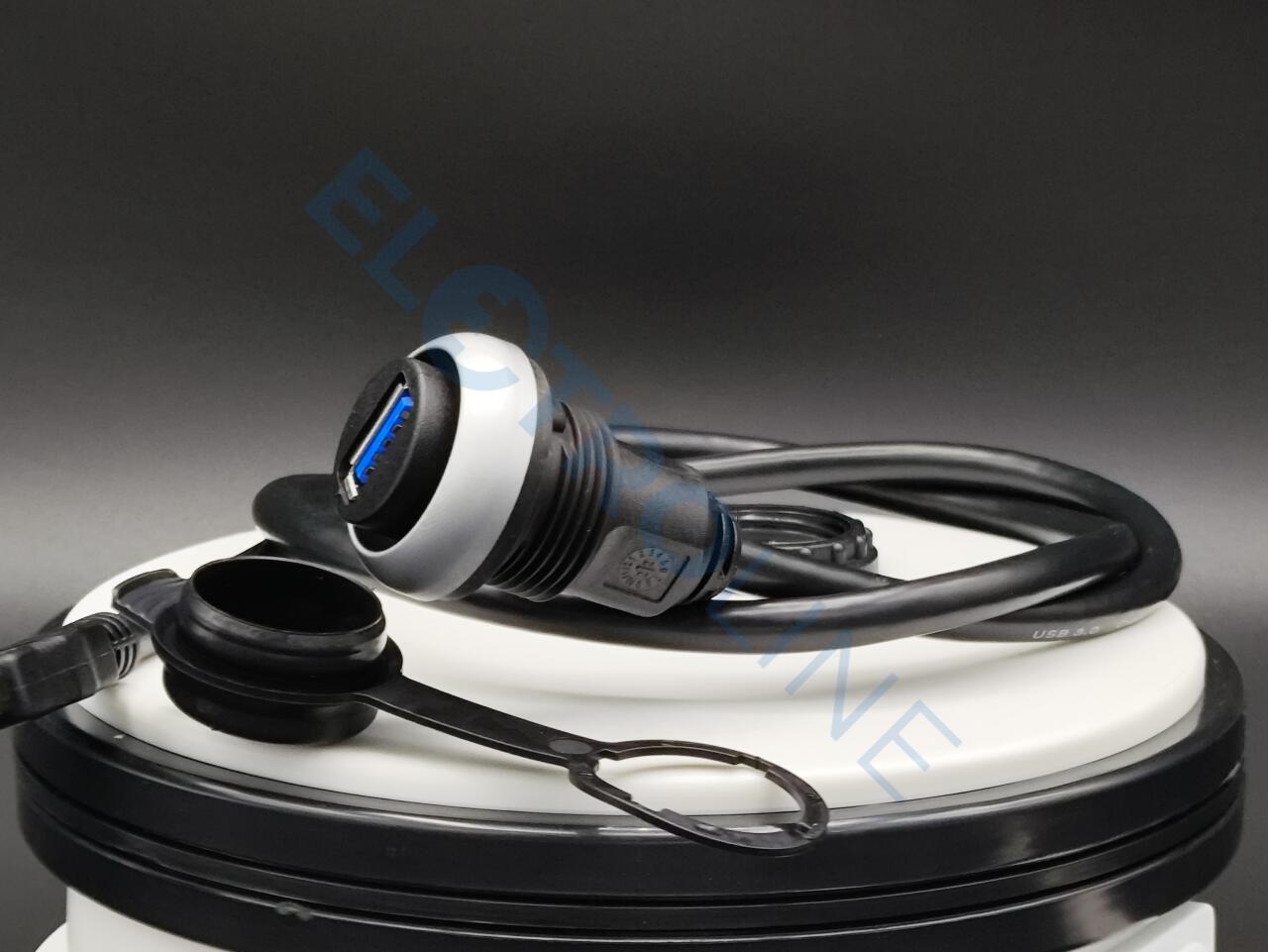

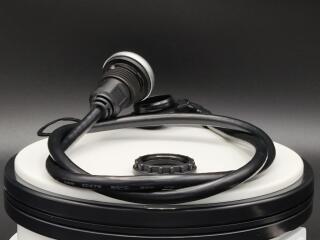

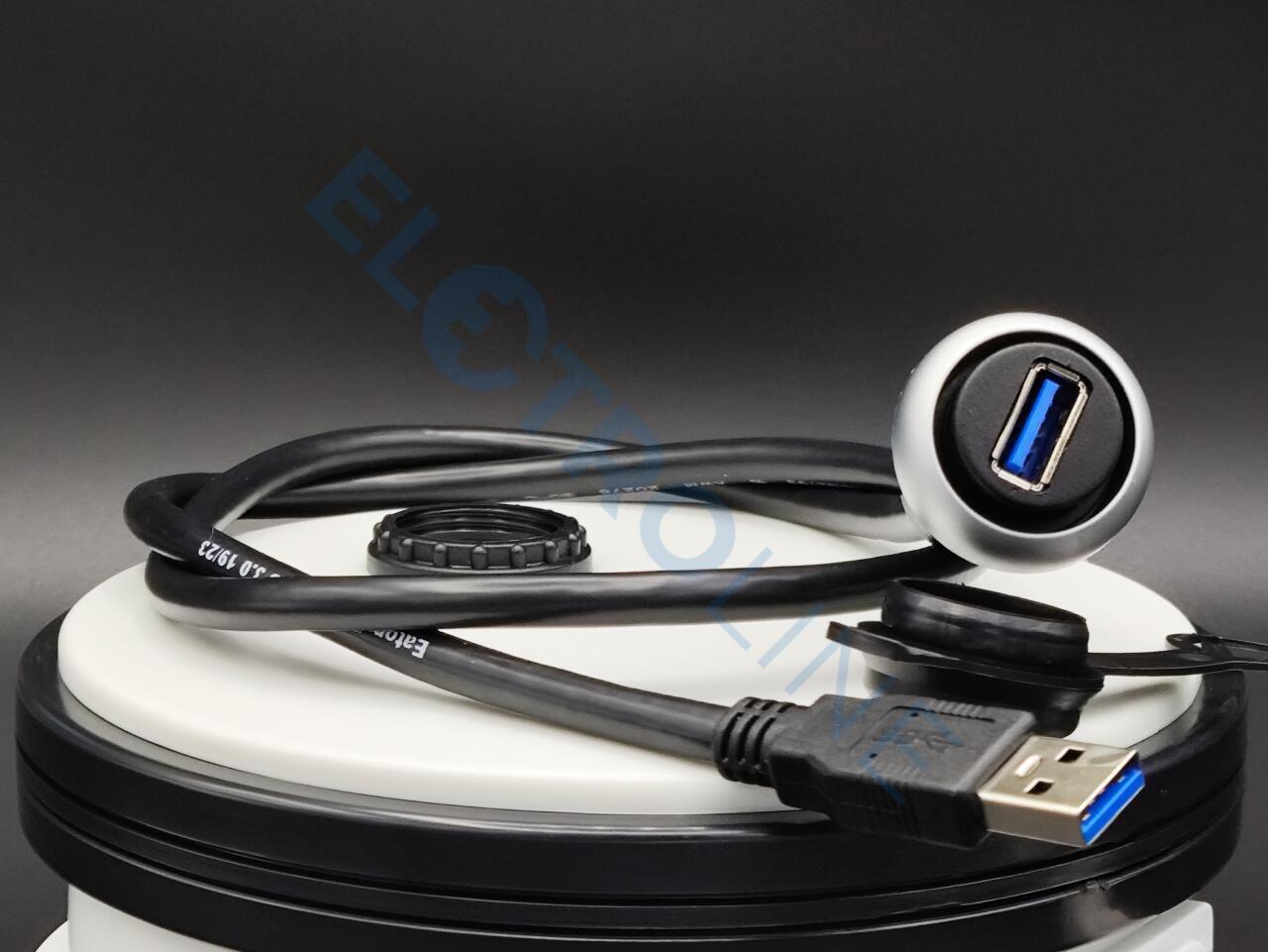

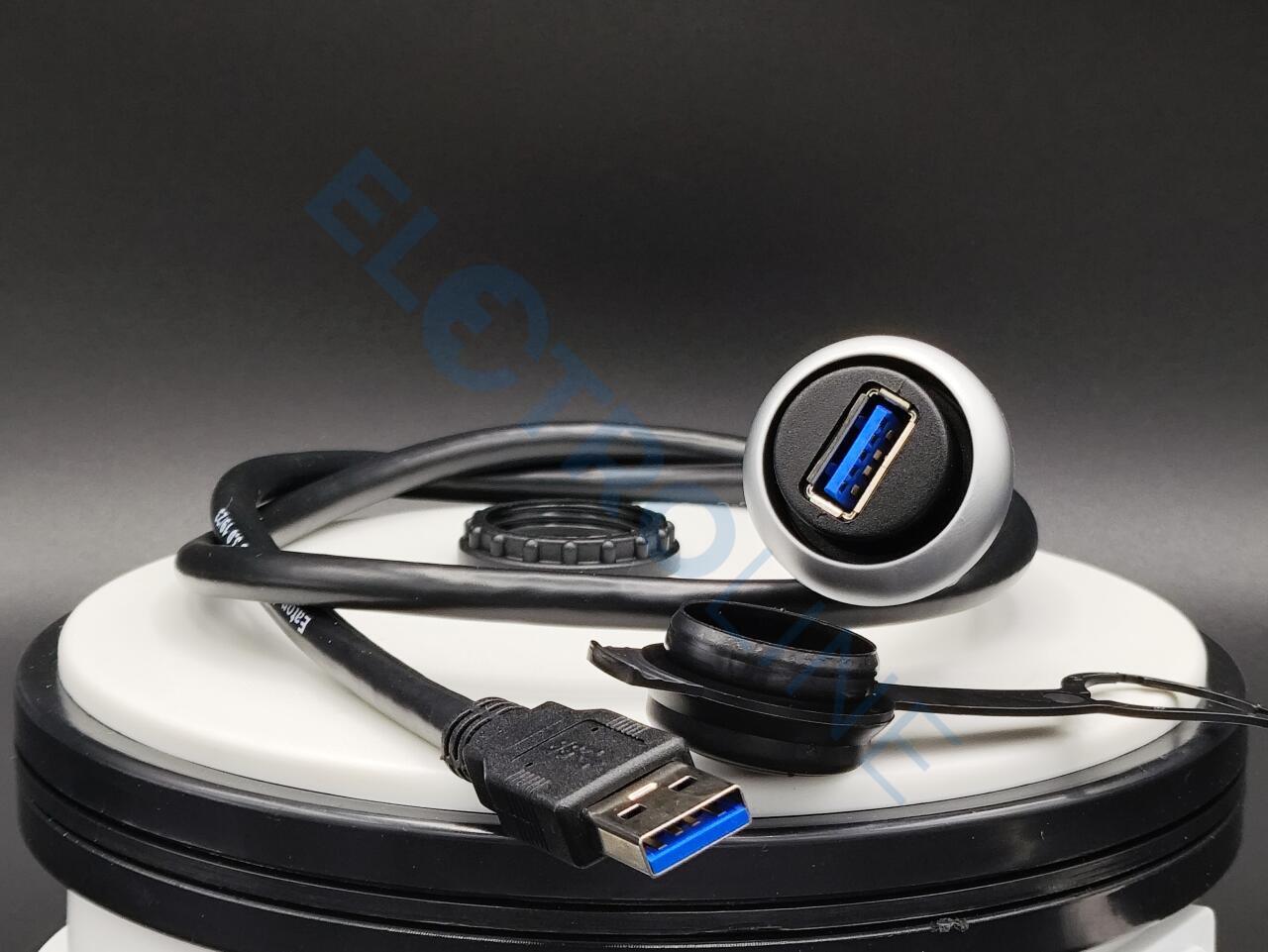

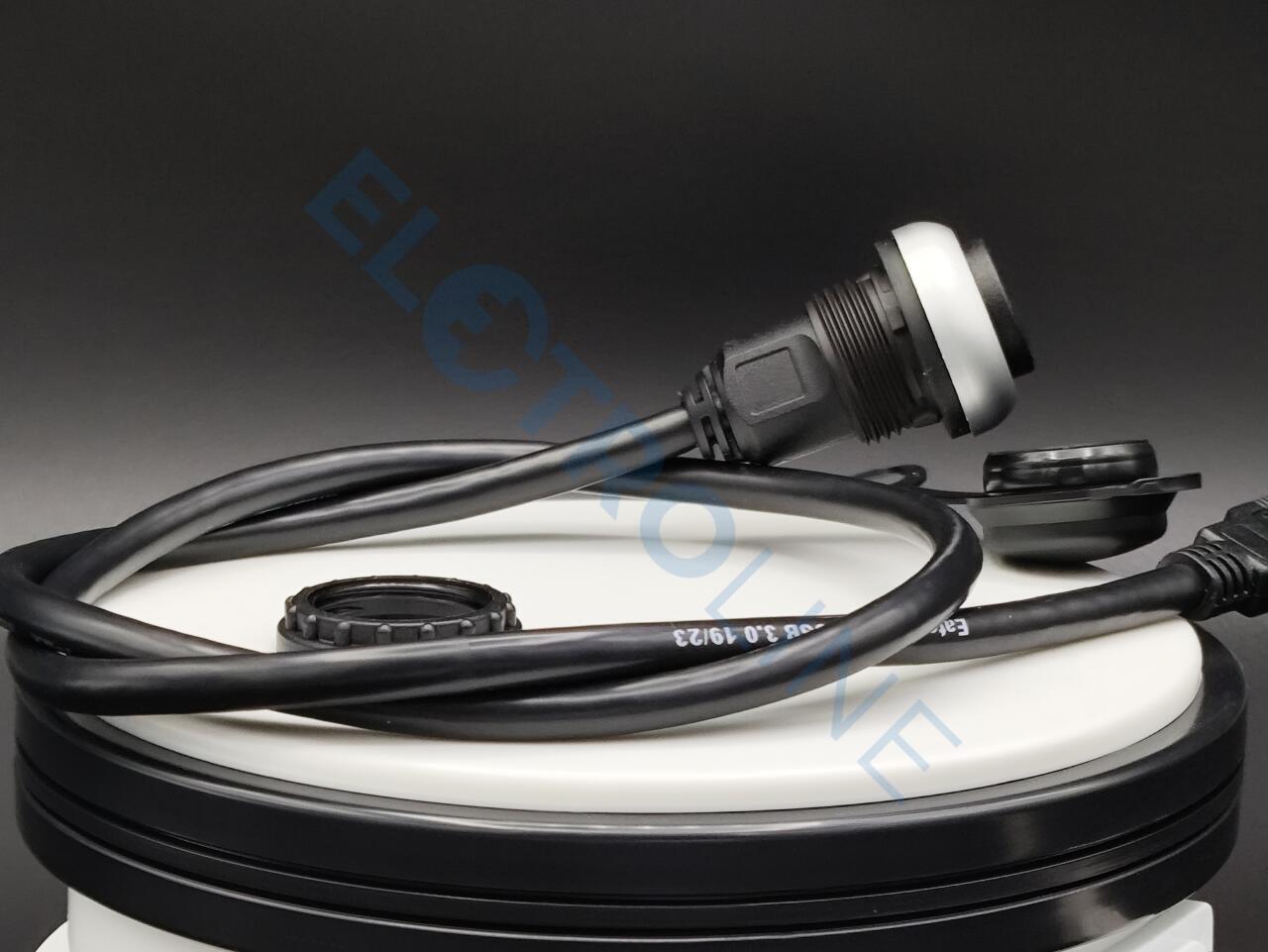

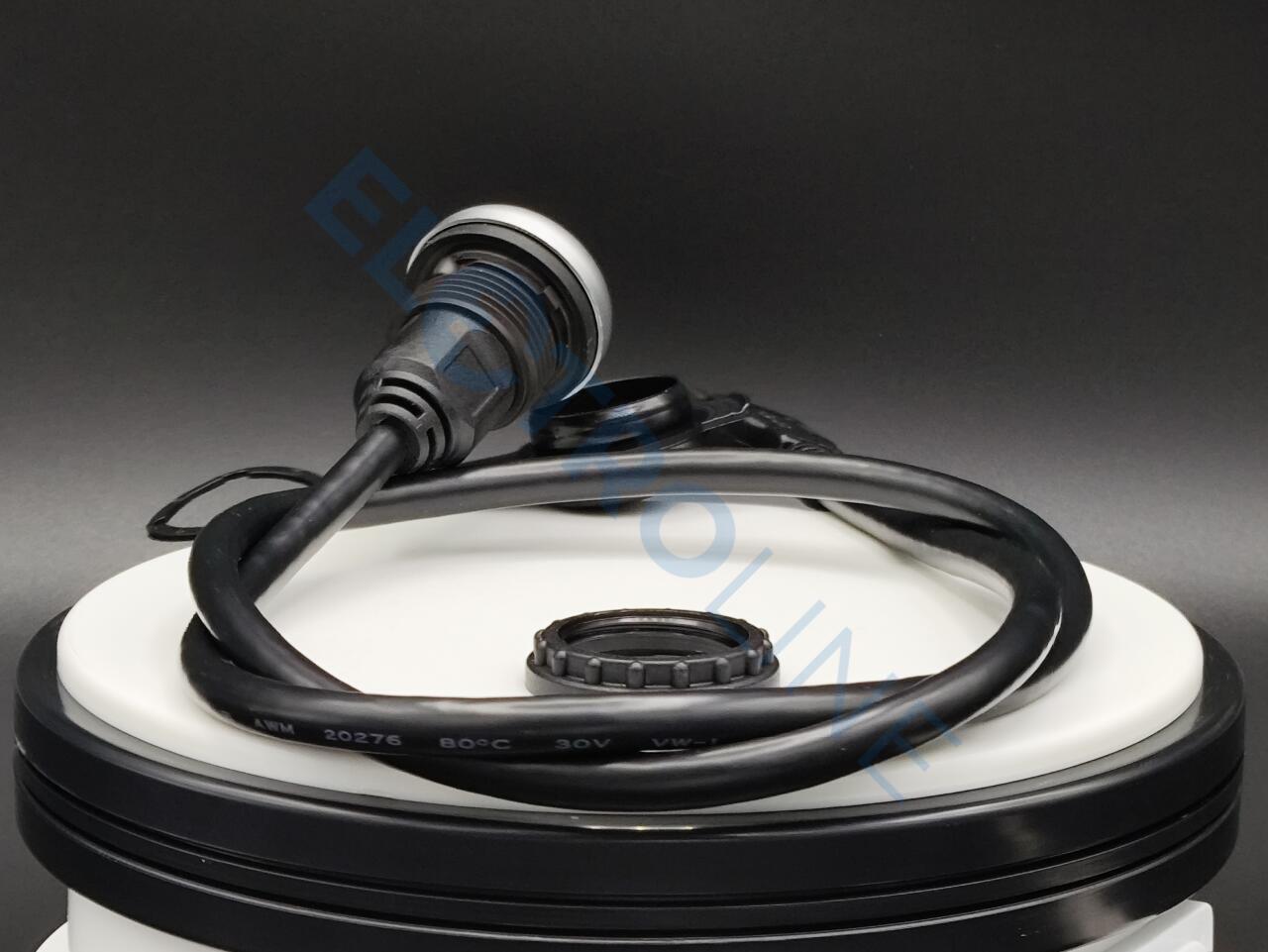

M22-USB-SA Разъем USB 2.0, лицевой монтаж

В избранное

M22-USB-SA, 0000107412, Разъем USB 2.0, лицевой монтаж

Name: M22-USB-SA - Разъем USB 2.0, лицевой монтаж
Brand: Eaton
SKU: 0000107412
Price: 9406.25 RUB
Availability: InStock

Уточняйте наличие у менеджеров

9 406.25 руб.

Цена с НДС

В корзину

Полюсы: 9

Наличие:

9 шт. - на нашем складе

Бренд:

Eaton

Модель:

M22-USB-SA

Артикул:

0000107412

Вес (кг):

0.04

Объем (дм3):

0.43

Ед. измерения:

шт

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Принадлежности	Общее дополнительное оснащение
Основная функция дополнительного оснащения	Гнездо
	оконцованный кабель с жестким подключением штекера USB 3.0, тип A
Длина провода	0, 6 M
Класс защиты	IP65 (с закрытой крышкой)IP20 (со вставленным штекером)
Рамка	Рамка Titan
Подключение к SmartWire-DT	нет
Применяемое для	Монтаж спереди
Схема соединений/схема контактов

2. Технические характеристики

Технические характеристики
Номинальное напряжение [UL]	Перем./пост. ток 5 В
Диапазон напряжений	макс. 30 В
Расчетный рабочий ток	900 мА
Полюсы	9
Скорость передачи данных	макс. 5 ГБит/с кБод
Класс / Категория	3.0
Вид контакта	1 : 1
Экранирование	да
Общая информация
Конструктивное исполнение	USB 3.0 A
Сопротивление изоляции [RISO]	> ≧ 100 МОм
Проходное сопротивление	< 30 mΩ
Материал контакта	CuSn, позолоченный
Монтаж	Вырез на передней панели d = 22, 5 мм
Глубина установки	ca. 70 (incl. Krümmung) мм
Кабельная оболочка	ПВХ
Наружный диаметр провода	6, 1 мм
Радиус сгиба	15 x диаметр провода
Температура окружающей среды	-20 - +70
Хранение	- 25 - + 80 °C
Механический срок службы [Переключения]	> 100 циклов соединения и разъединения
Вес	0.044 кг/шт.

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-20 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Аксессуары для устройств цепи управления (EC002024)
Тип электрооборудования	Other
Тип механического аксессуара	Other

5. Апробации

Стандарты на продукцию	UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.	E330994
UL Категория Контроль №	DUXR, DUXR7
CSA File No.	UL report applies to both US and Canada
CSA Class No.	-
Сертификация Северной Америки	UL listed, certified by UL for use in Canada
Степень защиты	IEC: IP65 and UL/CSA NEMA Type 2, 3R, 4, 4X, 12, 13 when closed, IP20 when connected

6. Характеристики

Схема соединений/схема контактов
	SH: Schirmung

7. Размеры


	① глубина монтажа

Гнездо, 0,6 M, оконцованный кабель с жестким подключением штекера USB 3.0, тип A, Рамка Titan

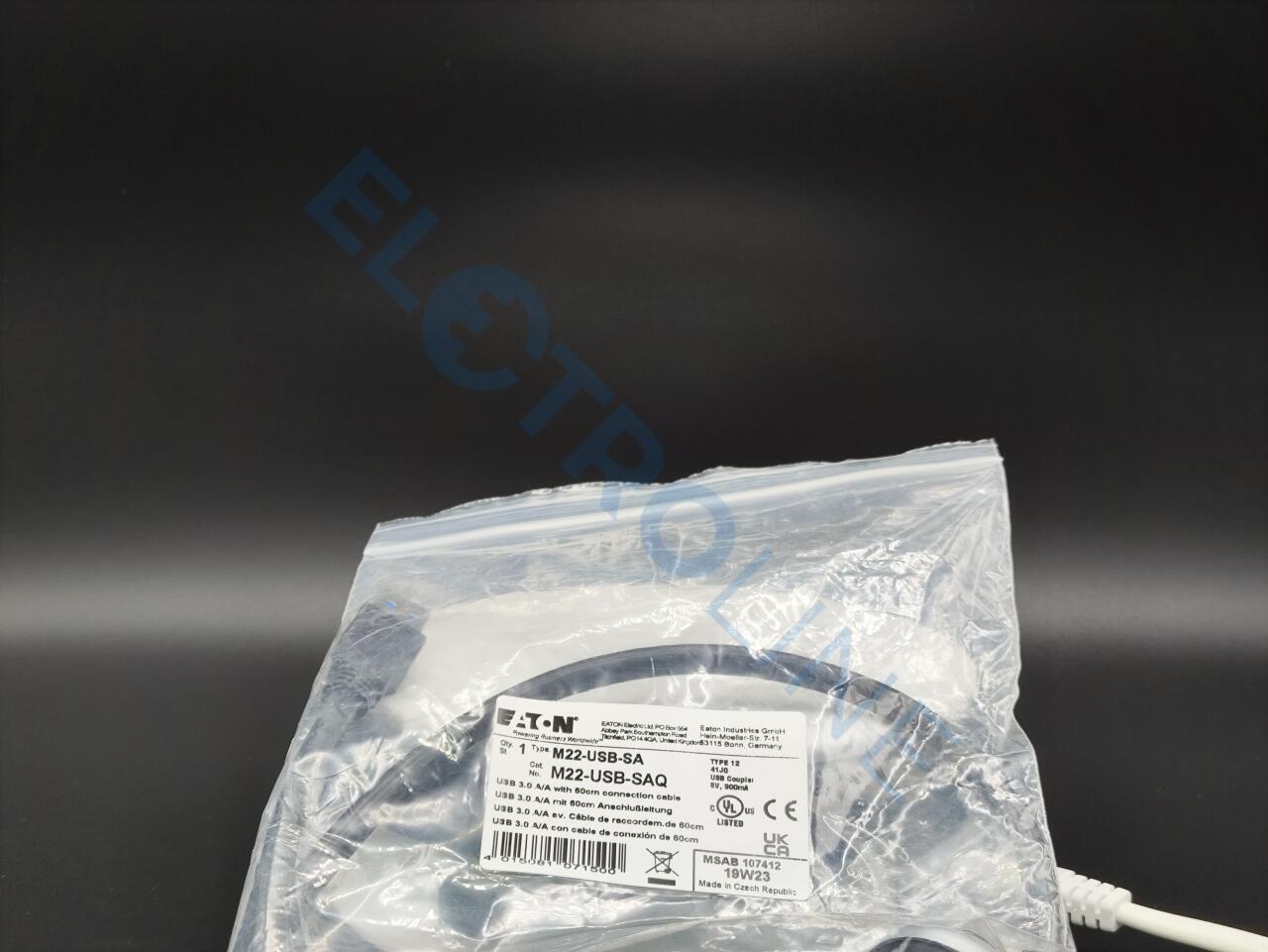

Alternate Catalog No. M22-USB-SAQ

Гнездо, Общее дополнительное оснащение, оконцованный кабель с жестким подключением штекера USB 3.0, тип A, Длина провода: 0,6 M, Класс защиты: IP65 (с закрытой крышкой), IP20 (со вставленным штекером), Рамка Titan, Подключение к SmartWire-DT: нет, Применяемое для: Монтаж спереди, Полюсы: 9
