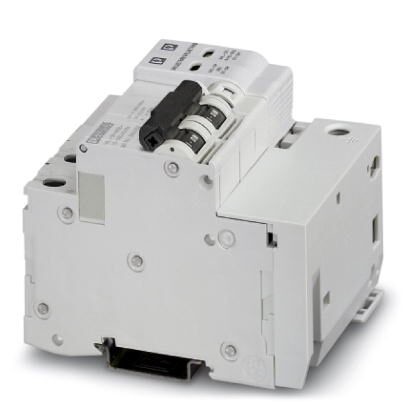

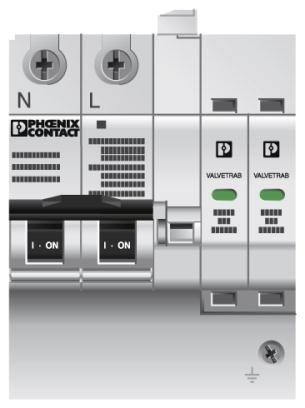

2882763 Разрядник для защиты от импульсных перенапряжений, тип 2 VAL-CP-MCB-1S-350/40/FM

Разрядник для защиты от импульсных перенапряжений, тип 2 VAL-CP-MCB-1S-350/40/FM

В избранное

VAL-CP-MCB-1S-350/40/FM, 2882763, Разрядник для защиты от импульсных перенапряжений, тип 2 VAL-CP-MCB-1S-350/40/FM

Name: VAL-CP-MCB-1S-350/40/FM - Разрядник для защиты от импульсных перенапряжений, тип 2 VAL-CP-MCB-1S-350/40/FM
Brand: Phoenix Contact
SKU: 2882763
Price: 34563.31 RUB
Availability: InStock

Уточняйте наличие у менеджеров

34 563.31 руб.

Цена с НДС

В корзину

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Phoenix Contact

Модель:

VAL-CP-MCB-1S-350/40/FM

Артикул:

2882763

Ед. измерения:

шт

Нахождение в официальном каталоге Phoenix Contact:Помехоподавляющие фильтры и защита от импульсных перенапряжений/Устройства защиты от перенапряжений для блоков питания/Разрядник для защиты от перенапряжений, тип 2/Список разрядник для защиты от перенапряжений типа 2

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Похожие Оплата Доставка

Оглавление:1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC

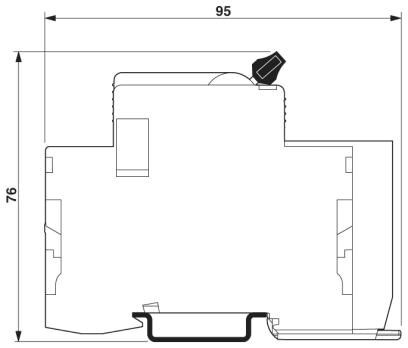

1. Размеры

Высота	101 мм
Ширина	72 мм
Глубина	76 мм
Единица шага	4 TE

2. Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %

3. Общие сведения

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Система энергоснабжения IEC	TN-S
	TT
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	Монтажная рейка: 35 мм
Цвет	светло-серый RAL 7035
Материал корпуса	PBT-FR
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

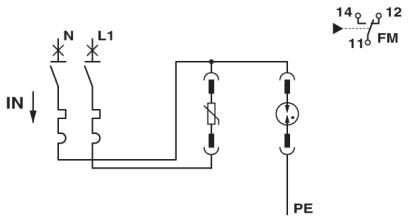

4. Защитная цепь

Номинальное напряжение UN	240 В AC (TN-S)
	240 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-N)	350 В AC
Макс. напряжение при длительной нагрузке UC (L- PE)	350 В AC
Макс. напряжение при длительной нагрузке UC (N-PE)	264 В AC
Ток защитного проводника IPE	≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс	20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс	30 кA
Способность к гашению сопровождающего тока Ifi (N-PE)	100 A
Стойкость к короткому замыканию ISCCR	25 кA
Уровень защиты Up (L-N)	≤ 2, 5 кВ
Уровень защиты Up (N-PE)	≤ 1, 7 кВ
Остаточное напряжение Ures (L-N)	≤ 2, 3 кВ (при In)
	≤ 1, 6 кВ (При 10 кА)
	≤ 1, 3 кВ (при 5 кА)
	≤ 1 кВ (При 3 кА)
Остаточное напряжение Ures (L-PE)	≤ 2, 5 кВ (при In)
	≤ 2 кВ (При 10 кА)
	≤ 1, 5 кВ (при 5 кА)
	≤ 1, 1 кВ (При 3 кА)
Остаточное напряжение Ures (N-PE)	≤ 1, 2 кВ (При 10 кА)
	≤ 0, 8 кВ (при 5 кА)
	≤ 0, 5 кВ (при 4 кА)
	≤ 0, 3 кВ (При 3 кА)
Характеристика TOV при UT (L-N)	415 В AC (5 с / режим устойчивости)
	457 В AC (120 мин / режим безопасного сбоя)
Характеристика TOV при UT (N-PE)	1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA (L-N)	≤ 25 нс
Время срабатывания tA (L-PE)	≤ 100 нс
Время срабатывания tA (N-PE)	≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	40 A (gG)

5. Индикатор / Дистанционная сигнализация

Функция переключения	Переключающий контакт
Рабочее напряжение	250 В AC
	250 В DC
Рабочий ток	1 мA AC ... 2 A AC
	1 мА DC ... 50 мА DC
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0, 25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого провода	0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода	0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG	28 ... 16

6. Параметры соединения

Наименование, подключение	Подключение цепи защиты
Тип подключения	Винтовые зажимы
Момент затяжки	3, 5 Нм
Длина снятия изоляции	14 мм
Сечение гибкого провода	4 мм² ... 25 мм²
Сечение жесткого провода	4 мм² ... 35 мм²
Сечение проводника AWG	18 ... 2
Наименование, подключение	Подключение PE
Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4, 5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого провода	2, 5 мм² ... 16 мм²
Сечение жесткого провода	2, 5 мм² ... 25 мм²
Сечение проводника AWG	12 ... 4

7. Стандарты и предписания

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
	МЭК 60364-4-443
	МЭК 60364-5-534

8. Соответствие экологическим нормам

China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

9. eCl@ss

ECl@ss 4.0	27130800
ECl@ss 4.1	27130800
ECl@ss 5.0	27130800
ECl@ss 5.1	27130800
ECl@ss 6.0	27130800
ECl@ss 7.0	27130805
ECl@ss 8.0	27130805
ECl@ss 9.0	27130805

10. ETIM

ETIM 2.0	EC000941
ETIM 3.0	EC000941
ETIM 4.0	EC000941
ETIM 5.0	EC000941
ETIM 6.0	EC000941
ETIM 7.0	EC000941

11. UNSPSC

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620

Комбинация из УЗИП класса II и входного предохранителя, с контролем разрядника и предохранителя, с контактом для дистанционной индикации. Исполнение: 3-проводные системы (L1, N, PE), монтаж на рейку NS 35
