RIF-0-RSC-24DC/ 1, 2903366, Релейный модуль RIF-0-RSC-24DC/ 1
Уточняйте наличие у менеджеров
1 345.83 руб.
Цена с НДС
Наличие:
В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru
Бренд:
Модель:
RIF-0-RSC-24DC/ 1
Артикул:
2903366
Ед. измерения:
шт
Мин. заказ:
10 ≈13 458.30 руб.
Нахождение в официальном каталоге Phoenix Contact:Релейные модули/Электромеханические и полупроводниковые релейные модули/Универсальная система промышленных реле/Список комплектных модулей
Весь товар
сертифицирован
сертифицирован
Бесплатная доставка
от 20 000 Р
от 20 000 Р
Технические параметры и комплектация могут отличаться от заявленной на сайте
Оглавление:1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 2 мм |
| Высота | 84 мм |
| Глубина | 68 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 (Установочный блок реле) |
| RT III (Реле) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 8 мс |
| Напряжение на катушке | 24 В DC |

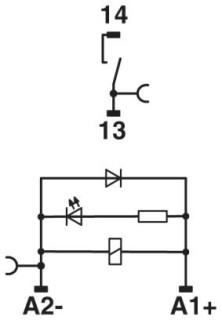

| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 22 Вт |
5. Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 10 A (4 с) |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 1 A (24 В (DC13)) |
| 0, 2 A (при 110 В, DC13) | |
| 0, 1 A (при 220 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 230 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 2, 5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| 0, 5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 12 (жесткий) |
| 20 ... 14 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 2, 5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| 0, 5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 12 (жесткий) |
| 20 ... 14 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
9. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Цоколь реле RIF-0..., для миниатюрных силовых реле с 1 переключающим контактом или полупроводниковым реле аналогичной конструкции, винтовой зажим, для монтажа на NS 35/7,5
| Артикул | Продукт | Цена |
|---|---|---|
| 2903364 | Релейный модуль RIF-0-RSC-24DC/ 1AU | 1 442 руб. |
| 2903372 | Релейный модуль RIF-0-RSC-24DC/21AU | 1 684 руб. |
| 2903374 | Релейный модуль RIF-0-RSC-24DC/21 | 1 595 руб. |
