2901417 Реле безопасности PSR-SPP-42-48UC/ESAM4/3X1/1X2B

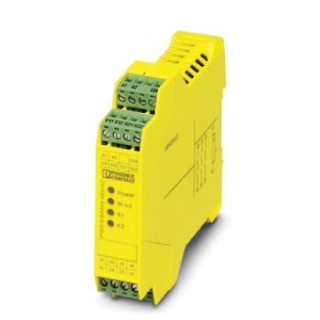

Реле безопасности PSR-SPP-42-48UC/ESAM4/3X1/1X2B

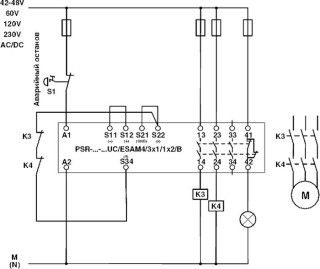

Схема применения, Одноканальная схема контроля аварийного останова

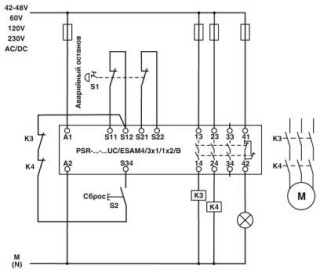

Схема применения, Двухканальная схема контроля аварийного отключения

В избранное

PSR-SPP-42-48UC/ESAM4/3X1/1X2B, 2901417, Реле безопасности PSR-SPP-42-48UC/ESAM4/3X1/1X2B

Name: PSR-SPP-42-48UC/ESAM4/3X1/1X2B - Реле безопасности PSR-SPP-42-48UC/ESAM4/3X1/1X2B
Brand: Phoenix Contact
SKU: 2901417
Price: 37732.89 RUB
Availability: InStock

Уточняйте наличие у менеджеров

37 732.89 руб.

Цена с НДС

В корзину

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Phoenix Contact

Модель:

PSR-SPP-42-48UC/ESAM4/3X1/1X2B

Артикул:

2901417

Ед. измерения:

шт

Нахождение в официальном каталоге Phoenix Contact:Функциональная безопасность/Коммутационные аппараты систем безопасности/Реле защиты/Классические реле защиты

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Похожие Оплата Доставка

Оглавление:1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC

1. Указание

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

2. Размеры

Ширина	22, 5 мм
Высота	112 мм
Глубина	114, 5 мм

3. Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

4. Входные данные

Расчетное напряжение питания цепи управления US
Диапазон входных напряжений	42 В AC/DC ... 48 В AC/DC
Диапазон входных напряжений относительно UN	0, 85 ... 1, 1
Входной ток при UN, стандартный	95 мА
Напряжение входной, пусковой и обратной цепи	~ 24 В DC
Время срабатывания, типовое	40 мс (ручн. пуск)
Тип. время притяжения при Us	330 мс (при управлении с помощью А1)
Время возврата, типовое	90 мс (при управлении с помощью А1)
	20 мс (при управлении с помощью S11/S12 и S21/S22)
Синхронность, вход 1/2	∞
Время возврата в состояние готовности	1 c
Индикация рабочего напряжения	LED зел.
Индикатор состояния	LED зел.
Защитная схема	Защита от перенапр. Варистор 275 VRMS (A1-A2)
	Защита от перенапр. Варистор
Частота переключения максимальная	0, 5 Гц
Макс. допустимое сопротивление кабельной системы	50 Ω

5. Выходные данные

Исполнение контакта	3 цепи активации
	1 сигнальная цепь
Материал контакта	AgSnO2, + 0, 2 мкм золото
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	10 В AC/DC
Макс. ток продолжительной нагрузки	6 A (Замыкатель)
	5 A (Размыкатель)
Максимальный пусковой ток	6 A
Минимальный пусковой ток	10 мА
Среднеквадрат. значение суммарного тока	72 A2
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В постоянного тока, τ = 0 мс)
	230 Вт (48 В постоянного тока, τ = 0 мс)
	68 Вт (110 В постоянного тока, τ = 0 мс)
	88 Вт (220 В постоянного тока, τ = 0 мс)
	2000 ВА (250 В AC, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В DC, τ = 40 мс)
	40 Вт (48 В DC, τ = 40 мс)
	35 Вт (110 В DC, τ = 40 мс)
	33 Вт (220 В DC, τ = 40 мс)
Коммутационная способность минимальная	100 мВт
Долговечность механическая	прибл. 107 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов)	6 A (24 В DC)
	5 A (230 В AC)
Выходные предохранители	10 A gL/gG NEOZED (Замыкатель)
	6 A gL/gG NEOZED (Размыкатель)

6. Общие сведения

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы	100 % ED
Вес нетто	175, 34 г
Монтажное положение	на выбор
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
	IP54
Мин. степень защиты на месте установки	IP54

7. Характеристики клемм

Тип подключения	Зажимы Push-in
Вставной	да
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	1, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	1, 5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	16
Длина снятия изоляции	8 мм

8. Параметры техники безопасности

Категория останова
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3
Наименование	EN ISO 13849
Уровень эффективности (PL)	e
Категория	4
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3
Наименование	EN 50156
Уровни совокупной безопасности (SIL)	3

9. Стандарты и предписания

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160
Расчетное напряжение изоляции	250 В AC
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации).
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	15г
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г

10. Соответствие экологическим нормам

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

11. eCl@ss

ECl@ss 4.0	40020600
ECl@ss 4.1	40020600
ECl@ss 5.0	27371900
ECl@ss 5.1	27371900
ECl@ss 6.0	27371800
ECl@ss 7.0	27371819
ECl@ss 8.0	27371819
ECl@ss 9.0	27371819

12. ETIM

ETIM 3.0	EC001449
ETIM 4.0	EC001449
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449

13. UNSPSC

UNSPSC 6.01	30211901
UNSPSC 7.0901	39121501
UNSPSC 11	39121501
UNSPSC 12.01	39121501
UNSPSC 13.2	39121501
UNSPSC 18.0	39122205
UNSPSC 19.0	39122205
UNSPSC 20.0	39122205
UNSPSC 21.0	39122205

Предохранительное реле для контроля аварийного останова и защитной двери до SIL 3 или кат. 4, PL e согласно EN ISO 13849, одно- или двухканальный режим, 3 цепи активации, номинальное входное напряжение 42–48 B AC/DC, штекерные клеммы push-in
