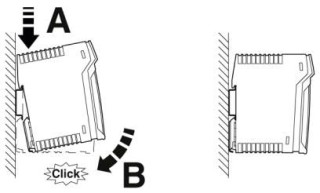

Схематический чертеж, Монтаж на несущую рейку

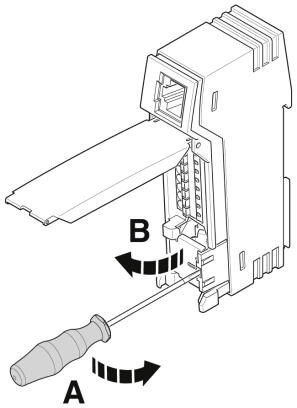

Схематический чертеж, Открыть пружину контактирования экрана

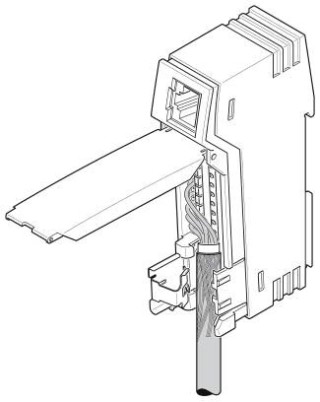

Схематический чертеж, Закрыть пружину контактирования экрана

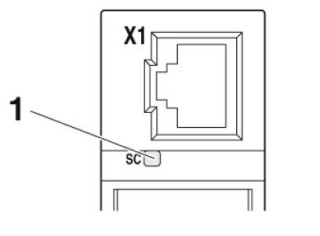

Схематический чертеж, Контроль тока экрана

Схематический чертеж, Длина снятия изоляции

В избранное

PP-RJ-SCC-F, 2703022, Патч-панель PP-RJ-SCC-F

Name: PP-RJ-SCC-F - Патч-панель PP-RJ-SCC-F
Brand: Phoenix Contact
SKU: 2703022
Price: 30207.22 RUB
Availability: InStock

Уточняйте наличие у менеджеров

30 207.22 руб.

Цена с НДС

В корзину

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Phoenix Contact

Модель:

PP-RJ-SCC-F

Артикул:

2703022

Ед. измерения:

шт

Нахождение в официальном каталоге Phoenix Contact:Промышленные коммуникационные технологии/Industrial Ethernet/Монтажные системы для Industrial Ethernet/Список патч-панелей

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Похожие Оплата Доставка

Оглавление:1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Функции
8. Соответствие / сертификаты
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM

1. Указание

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

2. Размеры

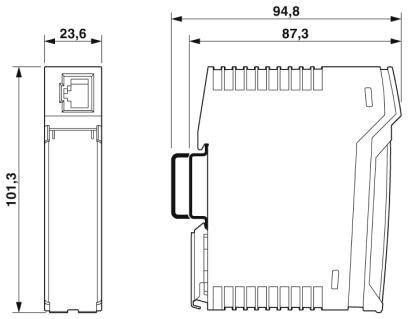

Чертеж
Ширина	23, 8 мм
Высота	101, 3 мм
Глубина	86 мм

3. Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 75 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Высота	≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
	≤ 2000 м (Ограничение для применения в потенциально взрывоопасной среде)
Степень защиты	IP20 (Разъяснения изготовителя)

4. Общие сведения

Гальваническая развязка	FE // Ethernet
Наружный диаметр кабеля	5, 5 мм ... 6, 5 мм
Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Вес нетто	124, 2 г
Материал корпуса	Пластмасса
Цвет	cерый
MTTF	3281 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день))
	1245 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день))
	472 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день))
Степень загрязнения	2
Категория перенапряжения	II

5. Питание

Диапазон напряжения питания	36 В DC ... 52 В DC 10 % (через PoE)
	42 В DC ... 57 В DC (согласно UL)

6. Интерфейсы

Интерфейс 1	Интерфейс Ethernet, 10/100/1000Base-T(X) согласно IEEE 802.3
Тип подключения	Зажимы Push-in
Дальность передачи	100 м (включая патч-проводки)
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	1, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	1, 5 мм²
Сечение провода AWG мин.	26
Сечение провода AWG макс.	16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Длина снятия изоляции	8 мм
Расположение выводов	1:1
Скорость последовательной передачи данных	10/100/1000 Мбит/с
Диапазон частот	125 МГц
Максимальный выходной ток	725 мА (PoE)
Максимальная нагрузочная способность по току	≤ 1, 5 A (≤ 60 Вт (PoE+))
Выходная мощность, макс.	60 Вт
Интерфейс 2	Интерфейс Ethernet, 10/100/1000Base-T(X) согласно IEEE 802.3
Тип подключения	Гнездо RJ45

7. Функции

Наименование	Контроль тока экрана
Порог включения	≥ 30 мА
Локальная диагностика	LED желт.
Точность	± 5 %
Время реакции	3 c
Ток длительной нагрузки экрана	≤ 1, 5 A
Потребляемая мощность	270 мВт (Контроль тока экрана)
Импеданс	≤ 1 Ω
Напряжение	≤ 10 В

8. Соответствие / сертификаты

Наименование	CE
Маркировка	Соответствует требованиям ЕС
Наименование	ATEX
Маркировка	 II 3 G Ex nA nC IIC T4 Gc X
Дополнительный текст	Соблюдать особые указания по монтажу в документации!
Наименование	UL, США / Канада
Маркировка	Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4
	Class I, Div. 2, Groups A, B, C, D
Наименование	UL, США
Сертификат	UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4
Наименование	UL, Канада
Сертификат	CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16
Наименование	Испытание вредными газами
Маркировка	ISA-S71.04-1985 G3 Harsh Group A
Наименование	Судостроение
Маркировка	DNV GL
Температура	D
Влажность	B
Вибрация	B
EMC	B

9. Стандарты и предписания

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Тип испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Данные испытания	10 Гц — 57 Гц, амплитуда ±3, 5 мм, 57 Гц — 150 Гц, 5g
Тип испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27
Данные испытания	30 г на 11 мс, три удара в каждом направлении
Тип испытания	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27
Данные испытания	10 г на 16 мс, 1000 ударов в каждом направлении
Стандарты / нормативные документы	EN 61000-4-2
Разряд между контактами	± 6 кВ (Уровень контроля 3)
Непрямой разряд	± 6 кВ
Стандарты / нормативные документы	EN 61000-4-3
Диапазон частот	80 МГц ... 3 ГГц (Уровень контроля 3)
Стандарты / нормативные документы	EN 61000-4-4
Примечания	Критерий B
Стандарты / нормативные документы	EN 61000-4-5
Сигнал	± 1 кВ (Линия передачи данных, несимметричная)
Стандарты / нормативные документы	EN 61000-6-4
	EN 61000-4-6
Диапазон частот	0, 15 МГц ... 80 МГц
Стандарты / нормативные документы	DIN EN 61643-21
Расчетное напряжение изоляции	85 В DC
Класс испытания согл. МЭК	C2

10. Соответствие экологическим нормам

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

11. eCl@ss

ECl@ss 6.0	19170100
ECl@ss 7.0	19170112
ECl@ss 8.0	19170112
ECl@ss 9.0	19170112

12. ETIM

ETIM 5.0	EC002599
ETIM 6.0	EC002599
ETIM 7.0	EC002599

Патч-панель, гнездо RJ45 на клеммы push-in, 10/100/1000 Мбит/с, монтаж на несущей рейке, IP20, экранирующий контакт с устройством снятия натяжения, контроль тока экрана, защита от перенапряжений

Артикул	Продукт	Цена
2703015	Патч-панель PP-RJ-RJ	9 605 руб.
2703016	Патч-панель PP-RJ-SC	9 675 руб.
2703018	Патч-панель PP-RJ-SCC	9 675 руб.
2703019	Патч-панель PP-RJ-IDC	9 675 руб.
2703020	Патч-панель PP-RJ-RJ-F	28 531 руб.
2703021	Патч-панель PP-RJ-SC-F	30 207 руб.
2703023	Патч-панель PP-RJ-IDC-F	27 970 руб.

Перевод на расчетный счет для юридических лиц:

Отправка заказа после получения средств на счет.

Перевод на расчетный счет для физических лиц:

Отправка заказа после получения средств на счет. Перевод можно осуществить через онлайн-банкинг.

Оплата картой:

Заказ можно оплатить картой Visa/MasterCard/МИР в нашем офисе.

Бесплатная доставка:

Бесплатно доставляем заказы по г. Москва стоимостью от 20 000 Р

Курьерская доставка:

В пределах МКАД - 600 рублей.

За МКАД - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.

По России - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.

Самовывоз:

111024 г. Москва ул. Авиамоторная, д. 50, стр. 1, офис 220.
Режим работы: с 9:00 до 18:00 без перерывов.

Транспортные компании:

На ваш выбор: СДЭК, Pony Express, ЖелДор, Деловые линии.
По запросу отправим любой транспортной компанией.

На данной странице вы можете приобрести товар от Phoenix Contact, модель PP-RJ-SCC-F с артикулом 2703022. Товар с названием Патч-панель PP-RJ-SCC-F доступен для оформления и с доставкой по всей России. Также, рекомендуем перед покупкой детально изучить все технические характеристики и все файлы связанные с товаров. Если у вас возникли вопросы, то свяжитесь с нами для консультации.
