2865243 Разделит. усилитель цепей питания PI-EX-RPSS

В избранное

PI-EX-RPSS, 2865243, Разделит. усилитель цепей питания PI-EX-RPSS

Name: PI-EX-RPSS - Разделит. усилитель цепей питания PI-EX-RPSS
Brand: Phoenix Contact
SKU: 2865243
Price: 93753.06 RUB
Availability: InStock

Уточняйте наличие у менеджеров

93 753.06 руб.

Цена с НДС

В корзину

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Phoenix Contact

Модель:

PI-EX-RPSS

Артикул:

2865243

Ед. измерения:

шт

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Похожие Оплата Доставка

Оглавление:1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Питание
6. Общие сведения
7. Обмен данными (байпас)
8. Параметры техники безопасности
9. Данные по безопасности
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC

1. Размеры

Ширина	12, 4 мм
Высота	79 мм
Глубина	118, 4 мм

2. Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)

3. Входные данные

Сигнальный вход	искробезопасный
Входной сигнал тока	4 мА ... 20 мА
Напряжение питания передатчика	> 16 В (при 20 мА)
	> 15, 3 В (при 22, 5 мА)

4. Выходные данные

Сигнальный выход	выход тока
Выходной сигнал, ток	4 мА ... 20 мА (активный)
	4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В )
Нагрузка / выходная нагрузка, выход тока

Коэффициент пульсаций на выходе	eff
Выходные характеристики при ошибке	0 мА (Разрыв кабеля на входе)
	≥ 24 мА (Короткое замыкание между проводами на входе)

5. Питание

Диапазон напряжения питания	19, 2 В DC ... 30 В DC
Потребляемый ток, макс.
Рассеиваемая мощность

6. Общие сведения

Количество каналов	1
Ошибка передачи, макс.
Ошибка передачи, стандартная
Температурный коэффициент, максимальный
Ступенчатая характеристика (10-90%)
Индикатор состояния	Светодиод. индикатор, зеленый (напряжение питания, PWR)
Степень загрязнения	2
Категория перенапряжения	II
Материал корпуса	PBT и полиамид РА, неусиленный
Цвет	зеленый
Наименование	Вход / выход / питание
Гальваническая развязка	300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / питание
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	 II (1) G [Ex ia] IIC
	 II (1) D [Ex iaD]
	 II 3 (1) G Ex nA [ia] IIC T4
Функциональная безопасность (SIL)	SIL 2 согласно МЭК 61508
SIL	2

7. Обмен данными (байпас)

Функция HART	есть
Поддерживаемые протоколы	HART

8. Параметры техники безопасности

Требование конструкт. целостности	МЭК 61508 - низкие требования
Наименование	Режим питающего и разделительного усилителя
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	2
Доля опасных сбоев (SFF)	90, 9 %
ΛSU	1, 51 x 10-7 (151 FIT)
ΛSD
ΛDU	4, 1 x 10-8 (41 FIT)
ΛDD	2, 63 x 10-7 (263 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)	1, 96 x 10-4 (1 год)
	3, 74 x 10-4 (2 года)
	9, 07 x 10-4 (5 лет)
Диагностическое покрытие (DC)	пост. токS=0%, пост. токD=86%
Требование конструкт. целостности	МЭК 61508 - низкие требования
Наименование	Входной разделительный усилитель (4...20 мА)
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	2
Доля опасных сбоев (SFF)	91, 2 %
ΛSU	1, 52 x 10-7 (152 FIT)
ΛSD
ΛDU	3, 8 x 10-8 (38 FIT)
ΛDD	2, 44 x 10-7 (244 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)	1, 81 x 10-4 (1 год)
	3, 46 x 10-4 (2 года)
	8, 41 x 10-4 (5 лет)
Диагностическое покрытие (DC)	пост. токS=0%, пост. токD=86%

9. Данные по безопасности

Макс. выходное напряжение Uo	25, 2 В
Макс. выходной ток Io	93 мА
Макс. выходная мощность Po	590 мВт
Группа	IIB
Макс. внешняя индуктивность Lo	4 мГн
Макс. внешняя емкость Co	820 нФ
Группа	IIC
Макс. внешняя индуктивность Lo	2 мГн
Макс. внешняя емкость Co	107 нФ
Максимальное безопасное напряжение Um	253 В AC

10. Стандарты и предписания

Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	 II (1) G [Ex ia] IIC
	 II (1) D [Ex iaD]
	 II 3 (1) G Ex nA [ia] IIC T4
Группа	IIB
	IIC

11. Соответствие экологическим нормам

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

12. eCl@ss

ECl@ss 4.0	27210100
ECl@ss 4.1	27210100
ECl@ss 5.0	27210100
ECl@ss 5.1	27210100
ECl@ss 6.0	27210100
ECl@ss 7.0	27210120
ECl@ss 8.0	27210120
ECl@ss 9.0	27210120

13. ETIM

ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
ETIM 7.0	EC002653

14. UNSPSC

UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 18.0	39121008
UNSPSC 19.0	39121008
UNSPSC 20.0	39121008
UNSPSC 21.0	39121008

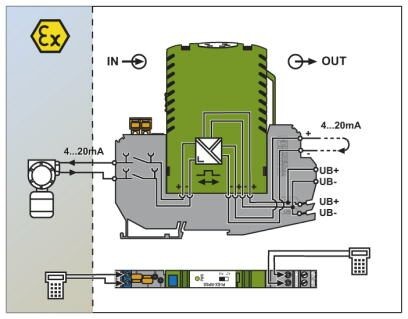

Взрывозащищенный аналоговый вход: Усилитель с развязкой цепи питания, HART. Подает питающее напряжение к 2-проводным измерительным преобразователям, установленным во взрывоопасной зоне, и обеспечивает ток 4 - 20 мA для нагрузок в безопасной зоне. Гальваническая развязка 3 цепей (вход/выход/питание)
