2924168 Измерительный преобразователь температуры MACX MCR-EX-SL-RTD-I-SP-NC

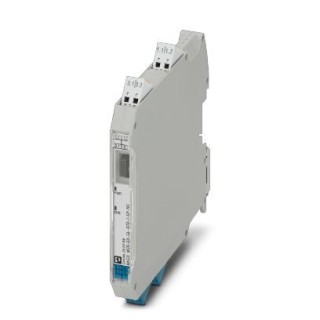

Измерительный преобразователь температуры MACX MCR-EX-SL-RTD-I-SP-NC

В избранное

MACX MCR-EX-SL-RTD-I-SP-NC, 2924168, Измерительный преобразователь температуры MACX MCR-EX-SL-RTD-I-SP-NC

Name: MACX MCR-EX-SL-RTD-I-SP-NC - Измерительный преобразователь температуры MACX MCR-EX-SL-RTD-I-SP-NC
Brand: Phoenix Contact
SKU: 2924168
Price: 47617.02 RUB
Availability: InStock

Уточняйте наличие у менеджеров

47 617.02 руб.

Цена с НДС

К сожалению, данный товар сейчас невозможно купить.

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Phoenix Contact

Модель:

MACX MCR-EX-SL-RTD-I-SP-NC

Артикул:

2924168

Ед. измерения:

шт

Нахождение в официальном каталоге Phoenix Contact:Контрольно-измерительные и регулирующие устройства/Разделительные усилители/Разделительные усилители с функциональной безопасностью и взрывозащитой/Список измерительных преобразователей температуры

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Похожие Оплата Доставка

Оглавление:1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Питание
6. Параметры подключения
7. Общие сведения
8. Данные по безопасности
9. Данные по ЭМС
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC

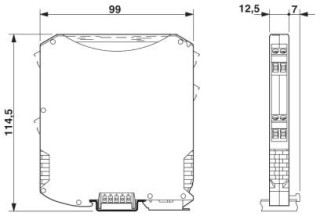

1. Размеры

Ширина	12, 5 мм
Высота	116, 9 мм
Глубина	113, 7 мм

2. Условия окружающей среды

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20 (не проверено согласно UL)
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

3. Входные данные

Применяемые типы датчиков (RTD)	Датчики (2-, 3-, 4-проводные)
Диапазон измерения температуры	-200 °C ... 850 °C (Диапазон в зависимости от типа датчика)
Диапазон входных сигналов	0 Ω ... 2000 Ω
Проводники - сопротивление	≤ 50 Ом на проводник
Ток питания датчика	200 мкА ... 1 мА
Измерительный диапазон	мин. 50 K

4. Выходные данные

Сигнальный выход	выход тока
Конфигурируемый / программируемый	есть
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока	≤ 500 Ω
Коэффициент пульсаций на выходе (ток)	SS
Реакция на неисправность датчика	согласно NE 43 или определяется индивидуально
Конфигурируемый / программируемый	нет

5. Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Рассеиваемая мощность

6. Параметры подключения

Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм
Сечение жесткого провода	0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG	24 ... 16

7. Общие сведения

Количество каналов	1
Температурный коэффициент, стандартн.	0, 01 %/K
Ступенчатая характеристика (0-99%)	тип. 700 мс
	≤ 1100 мс
Настройка нуля	± 5 %
Калибровка измерительного диапазона	± 5 %
Индикатор состояния	Светодиод. индикатор, зеленый (напряжение питания, PWR)
	СИД красный, мигающий 2, 4 Гц (неисправность кабеля, датчика на входе или выходе, ERR)
	СИД красный, мигающий 1, 2 Гц (сервисный режим, ERR)
	СИД красный, постоянно горит (неисправность модуля, ERR)
Степень загрязнения	2
Категория перенапряжения	II
Излучение электромагнитных помех	EN 61000-6-4
Материал корпуса	PA 6.6-FR
Цвет	cерый
Наименование	Вход / выход / питание
Гальваническая развязка	300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / питание
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	 II (1) G [Ex ia Ga] IIC/IIB
	 II (1) D [Ex ia Da] IIIC
	 II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X
IECEx	[Ex ia Ga] IIC
	[Ex ia Da] IIIC
	Ex nA ic [ia Ga] IIC T4 Gc
UL, США / Канада	Класс I, разд. 2; IS для классов I, II, III, разд. 1

8. Данные по безопасности

Макс. выходное напряжение Uo	6 В
Макс. выходной ток Io	6, 3 мА
Макс. выходная мощность Po	9, 4 мВт
Группа	IIC
Макс. внешняя индуктивность Lo	100 мГн
Макс. внешняя емкость Co	1, 4 мкФ
Группа	IIC
Макс. внешняя индуктивность Lo	10 мГн
Макс. внешняя емкость Co	1, 9 мкФ
Группа	IIC
Макс. внешняя индуктивность Lo	1 мГн
Макс. внешняя емкость Co	2, 7 мкФ
Группа	IIB
Макс. внешняя индуктивность Lo	100 мГн
Макс. внешняя емкость Co	6, 9 мкФ
Группа	IIB
Макс. внешняя индуктивность Lo	10 мГн
Макс. внешняя емкость Co	9, 4 мкФ
Группа	IIB
Макс. внешняя индуктивность Lo	1 мГн
Макс. внешняя емкость Co	15 мкФ
Максимальное безопасное напряжение Um	253 В AC (125 В DC)

9. Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6

10. Стандарты и предписания

Излучение помех	EN 61000-6-4
Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
	EN 61000-4-4
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	 II (1) G [Ex ia Ga] IIC/IIB
	 II (1) D [Ex ia Da] IIIC
	 II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X
IECEx	[Ex ia Ga] IIC
	[Ex ia Da] IIIC
	Ex nA ic [ia Ga] IIC T4 Gc
UL, США / Канада	Класс I, разд. 2; IS для классов I, II, III, разд. 1
Группа	IIC
	IIC
	IIC
	IIB
	IIB
	IIB

11. Соответствие экологическим нормам

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

12. eCl@ss

ECl@ss 4.0	27200200
ECl@ss 4.1	27200200
ECl@ss 5.0	27200200
ECl@ss 5.1	27200200
ECl@ss 6.0	27200200
ECl@ss 7.0	27200206
ECl@ss 8.0	27200206
ECl@ss 9.0	27210129

13. ETIM

ETIM 2.0	EC001446
ETIM 3.0	EC001446
ETIM 4.0	EC001446
ETIM 5.0	EC001446
ETIM 6.0	EC002919
ETIM 7.0	EC002919

14. UNSPSC

UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	41112105
UNSPSC 18.0	41112105
UNSPSC 19.0	41112105
UNSPSC 20.0	41112105
UNSPSC 21.0	41112105

Измерительный преобразователь температуры Ex i: преобразует сигналы от установленных во взрывоопасной области резистивных термометров и передает сигнал 0/4–20 мА на нагрузку в безопасной области. Программируется, пружинные клеммы. Запасной артикул: 1050252 MACX MCR-EX-RTD-I-SP.
