2702864 Коммуникационный модуль AXL F MA DALI2 1H

В избранное

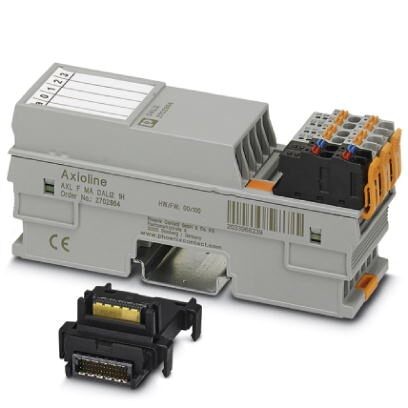

AXL F MA DALI2 1H, 2702864, Коммуникационный модуль AXL F MA DALI2 1H

Name: AXL F MA DALI2 1H - Коммуникационный модуль AXL F MA DALI2 1H
Brand: Phoenix Contact
SKU: 2702864
Price: 137160.54 RUB
Availability: InStock

Уточняйте наличие у менеджеров

137 160.54 руб.

Цена с НДС

К сожалению, данный товар сейчас невозможно купить.

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Phoenix Contact

Модель:

AXL F MA DALI2 1H

Артикул:

2702864

Ед. измерения:

шт

Нахождение в официальном каталоге Phoenix Contact:ПЛК и системы ввода-вывода/Список компонентов для ПЛК и систем ввода-вывода

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Похожие Оплата Доставка

Оглавление:1. Размеры
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Axioline
6. Разделение потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC

1. Размеры

Чертеж
Ширина	35 мм
Высота	126, 1 мм
Глубина	54 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

2. Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты	IP20

3. Общие сведения

Тип монтажа	Монтажная рейка
Цвет	серый цвет A RAL 7042
Вес нетто	190, 5 г
Указания по значениям массы	со штекерами и цокольным модулем
Монтажное положение	Любая (нет изменения характеристик в зависимости от температуры)

4. Интерфейсы

Наименование	DALI
Количество каналов	2
Тип подключения	Зажимы Push-in
Примечание	Данные относятся к шинам DALI 1 и DALI 2.
Тип подключения	Зажимы Push-in
Количество каналов	2 (DALI 1, DALI 2)
Электропитание	тип. 16 В DC (Напряжение шины)
Выходной ток	230 мА (гарантируется)
Допустимая нагрузка по току	макс. 195 мА (Нагрузка шины)
Выходной ток при коротком замыкании	макс. 250 мА
Скорость передачи данных	1200 бит/с
Наименование защиты	Шина оснащена защитой до 250 В AC
Наименование	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 Мбит/с

5. Потенциалы Axioline

Наименование	Питание локальной шины Axioline F (UBus)
Электропитание	5 В DC (посредством цокольного модуля)
Потребляемый ток	макс. 65 мА
Потребляемая мощность	макс. 325 мВт
Наименование	Подача напряжения питания UI
Электропитание	24 В DC
Диапазон напряжения питания	19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток	тип. 250 мА
	макс. 370 мА (при номинальном напряжении)
Потребляемая мощность	макс. 8, 8 Вт (нагрузка 195 мА на оба канала)
Защитная схема	Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с)
	Защита от подключения с неправильной полярностью, электропитание параллельный диод; с внешним предохранителем 5 A
	Защита от скачков напряжения питания Cтабилитроны
Устройство защиты	макс. 8 A (Защита от подключения с неправильной полярностью до 5 A)

6. Разделение потенциалов

Испытательный участок	Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин.
	Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
	DALI 1 / DALI 2 500 В AC 50 Гц 1 мин.
	DALI / питание 5 В (логическая схема) 1, 5 кВ AC 50 Гц 1 мин. Номинальное импульсное напряжение: 2, 5 кВ AC (для дополнительной изоляции по EN 61010-2-201/МЭК 61010-2-201)
	DALI / питание 24 В (периферия) 1, 5 кВ AC 50 Гц 1 мин. Номинальное импульсное напряжение: 2, 5 кВ AC (для дополнительной изоляции по EN 61010-2-201/МЭК 61010-2-201)
	DALI / функциональное заземление 1, 5 кВ AC 50 Гц 1 мин. Номинальное импульсное напряжение: 2, 5 кВ AC (для дополнительной изоляции по EN 61010-2-201/МЭК 61010-2-201)

7. Стандарты и предписания

Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты	III (МЭК 61140, EN 61140, VDE 0140-1)

8. Соответствие экологическим нормам

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

9. eCl@ss

ECl@ss 4.0	27250203
ECl@ss 4.1	27250203
ECl@ss 5.0	27250203
ECl@ss 5.1	27242608
ECl@ss 6.0	27242600
ECl@ss 7.0	27242608
ECl@ss 8.0	27242608
ECl@ss 9.0	27242608

10. ETIM

ETIM 2.0	EC001434
ETIM 3.0	EC001604
ETIM 4.0	EC001601
ETIM 5.0	EC001604
ETIM 6.0	EC001604
ETIM 7.0	EC001604

11. UNSPSC

UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
UNSPSC 11	43172015
UNSPSC 12.01	43201404
UNSPSC 13.2	32151602
UNSPSC 18.0	32151602
UNSPSC 19.0	32151602
UNSPSC 20.0	32151602
UNSPSC 21.0	32151602

Axioline F, Ведущее устройство DALI, два канала, встроенный блок питания DALI, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
