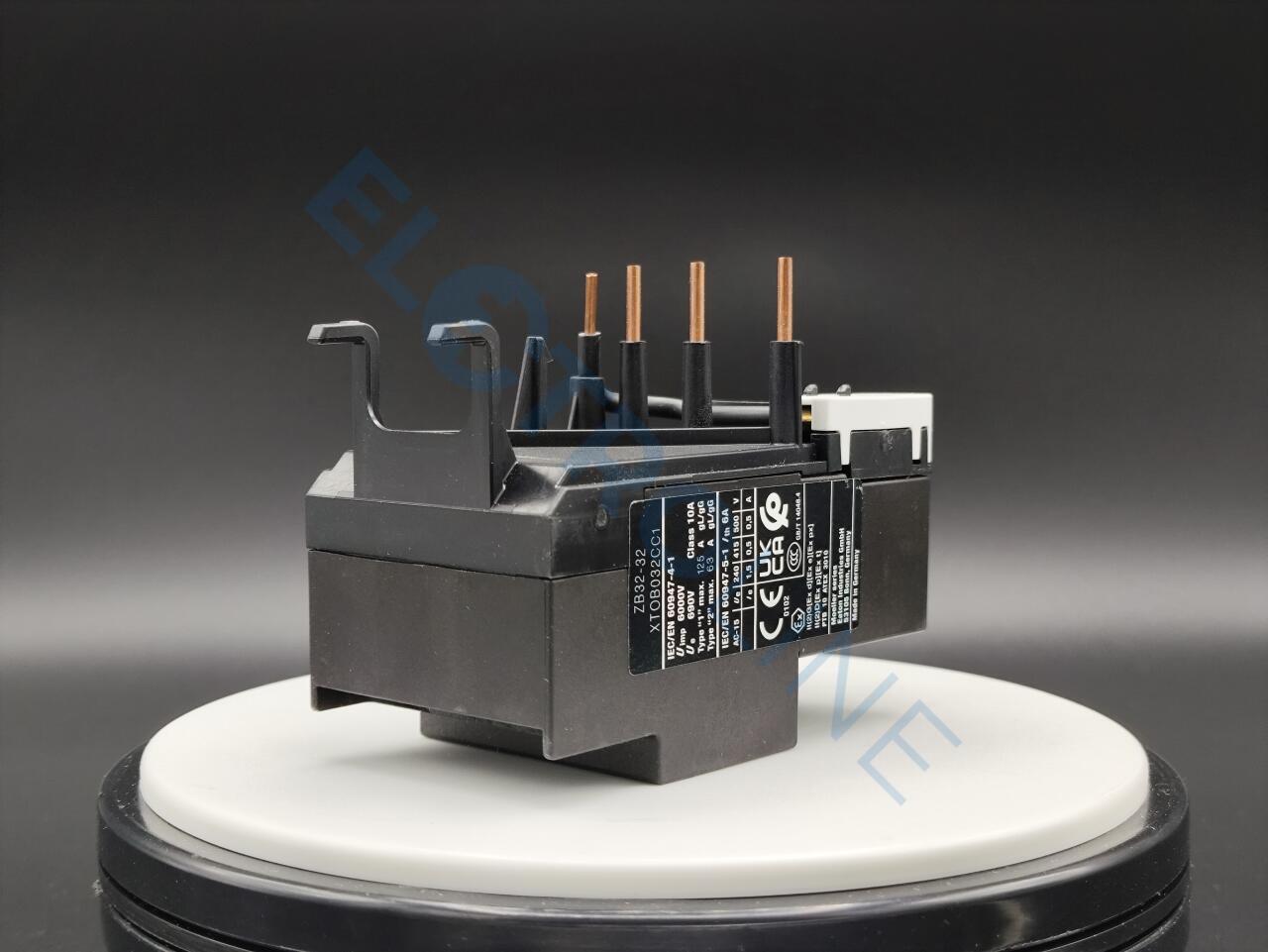

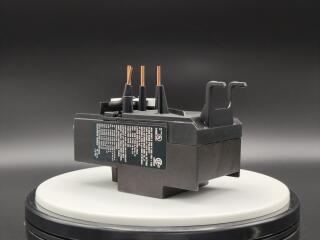

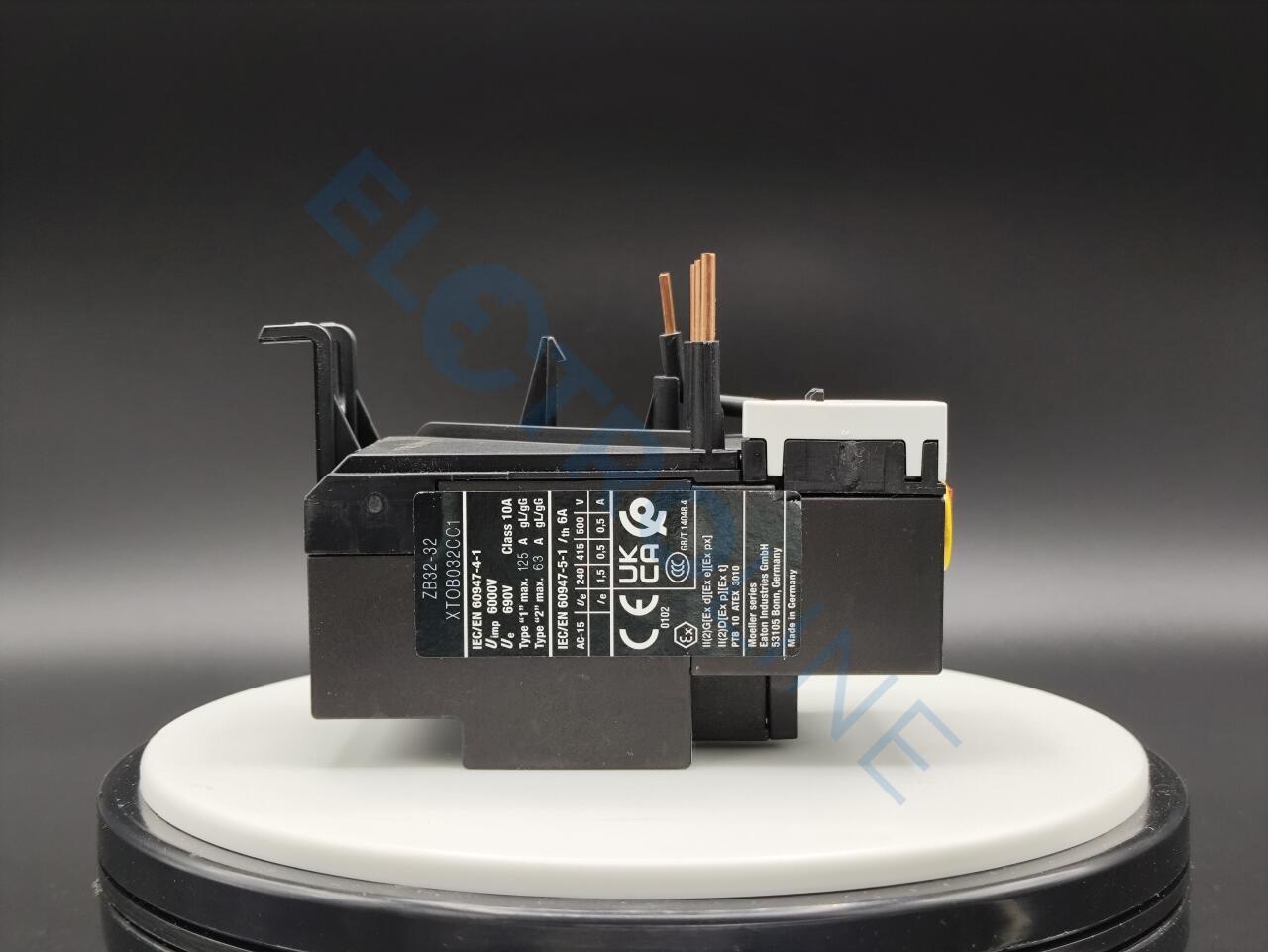

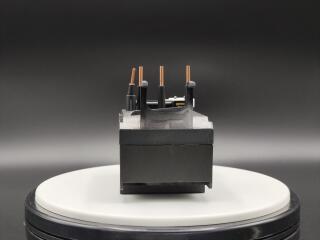

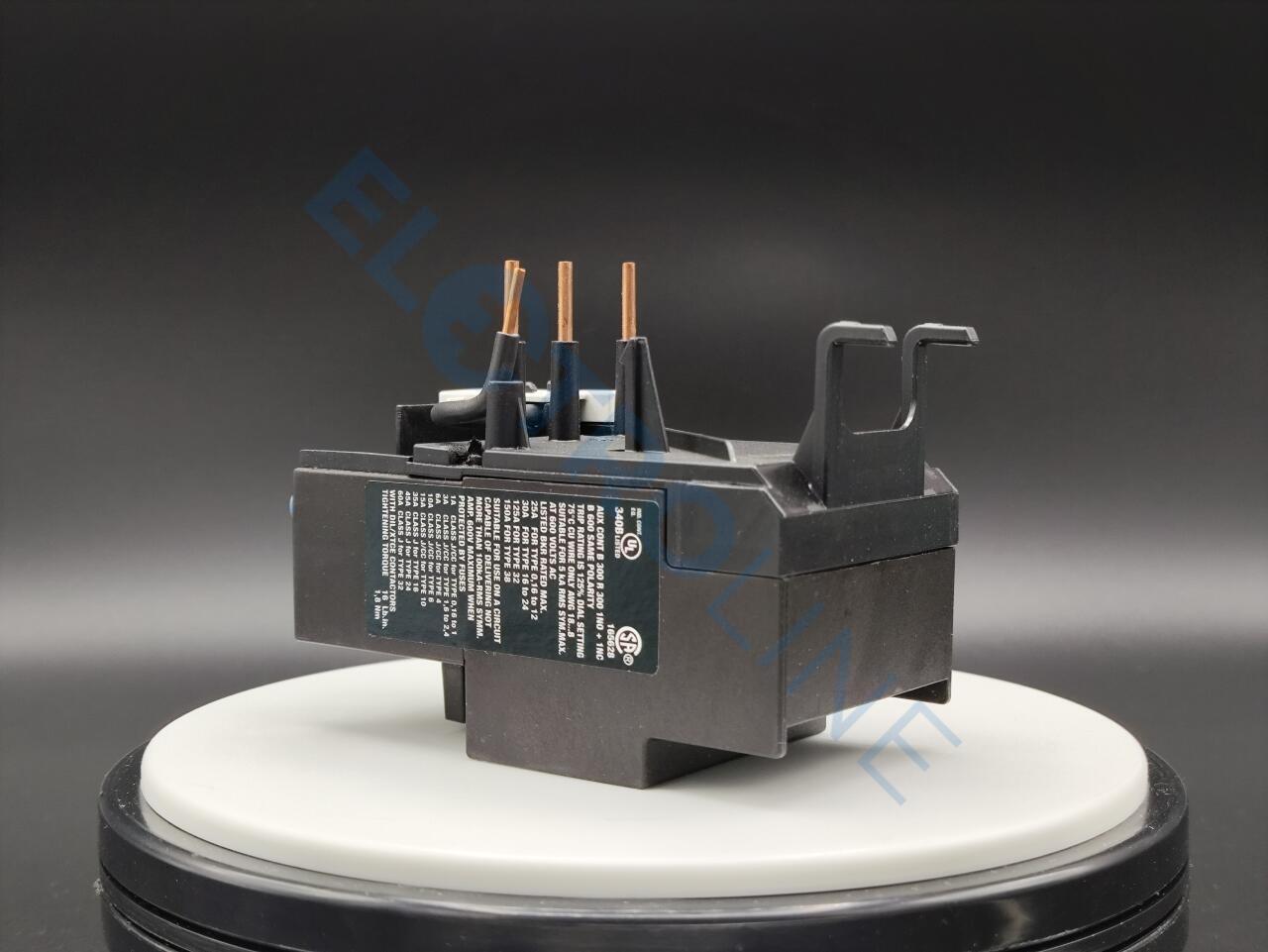

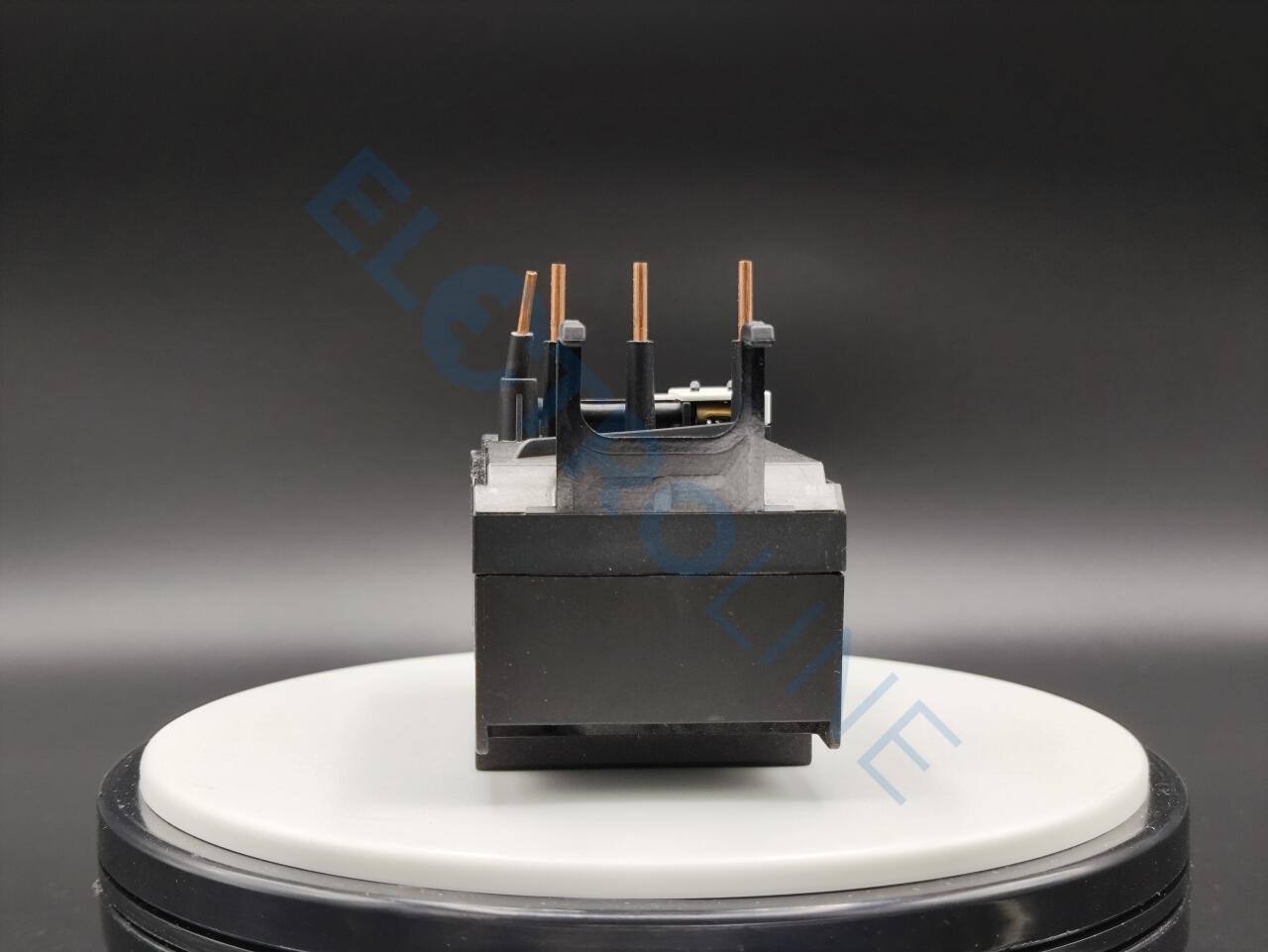

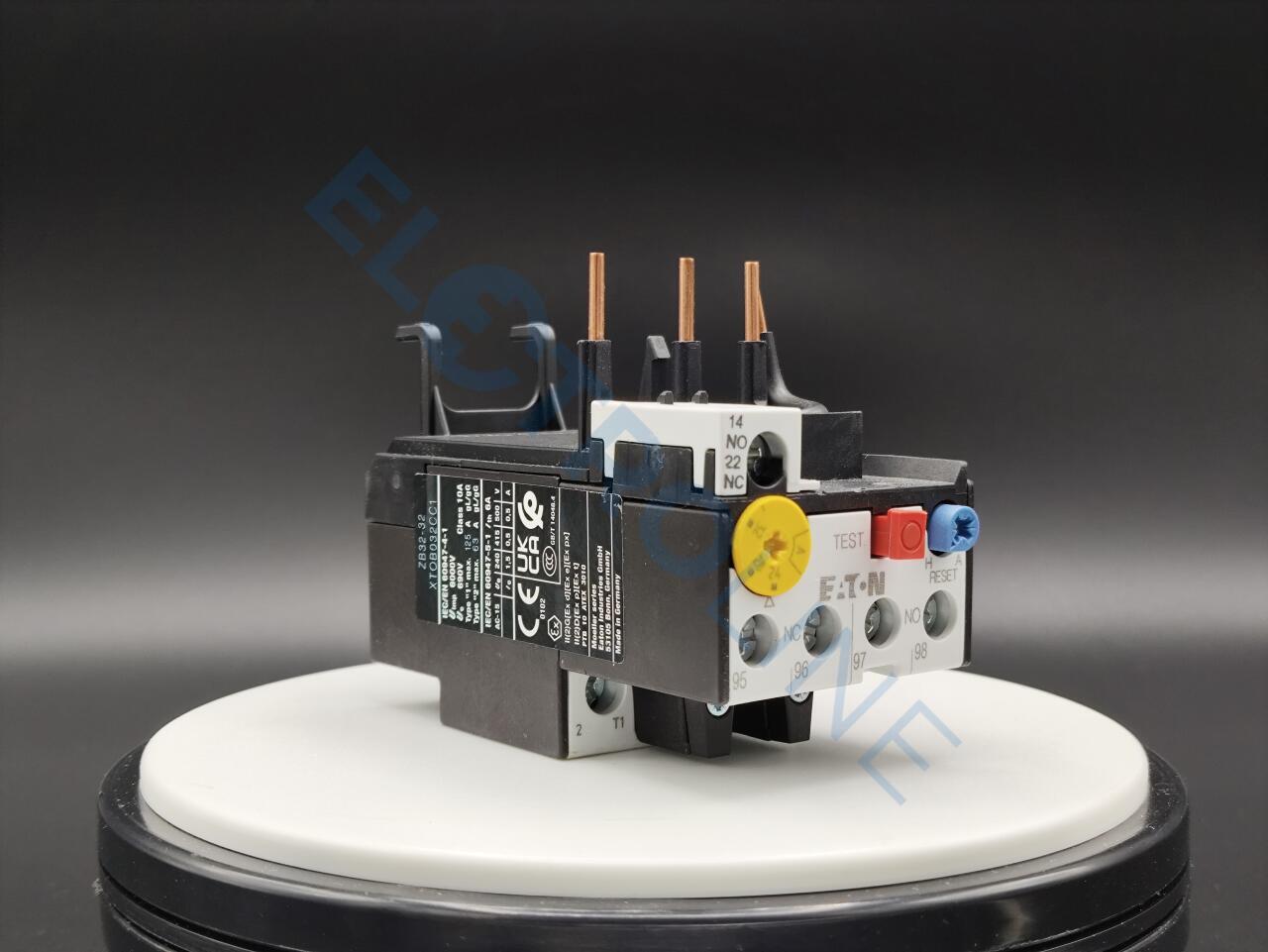

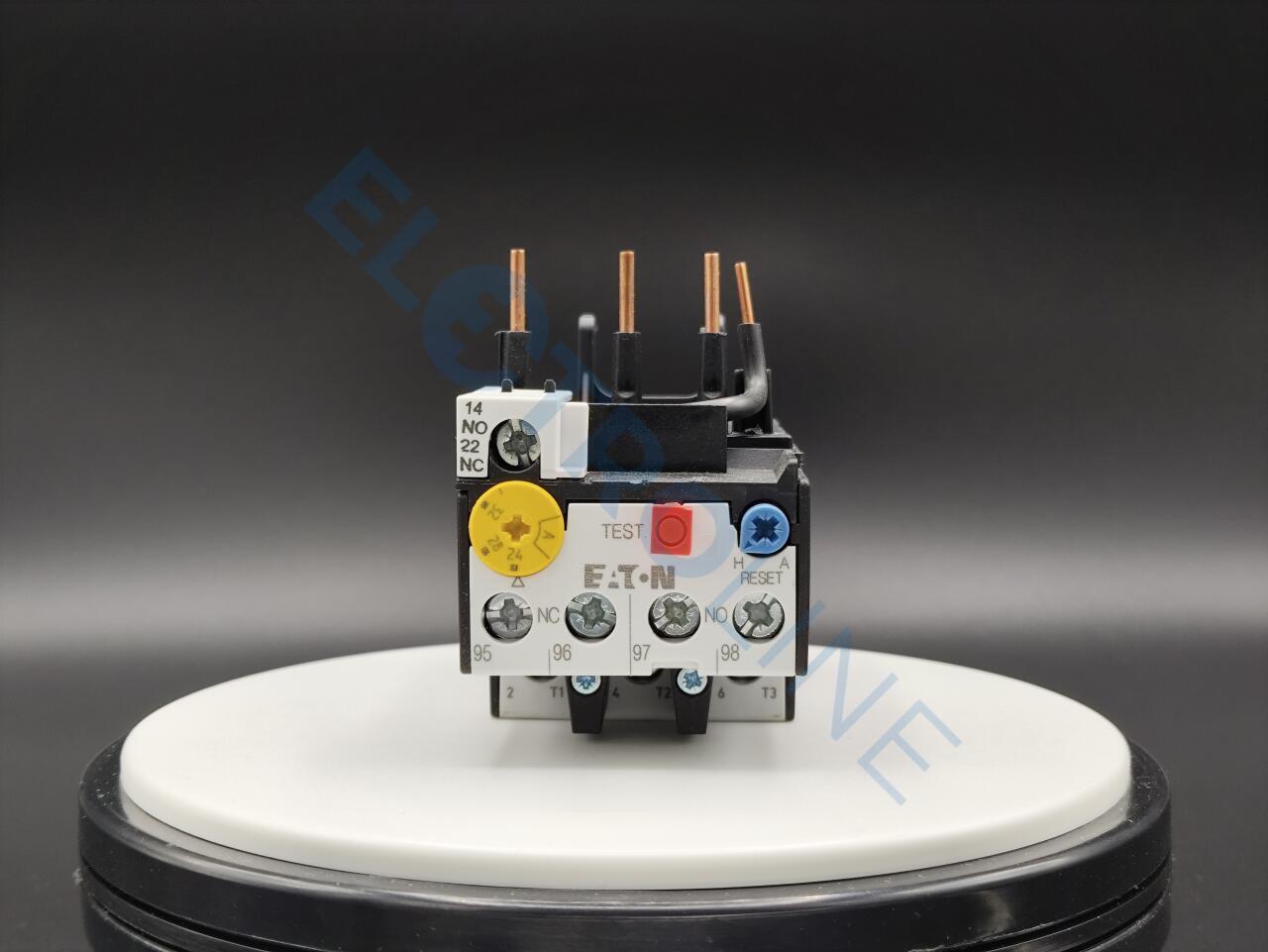

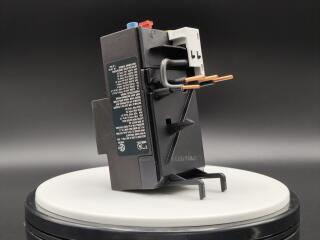

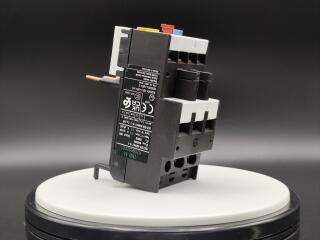

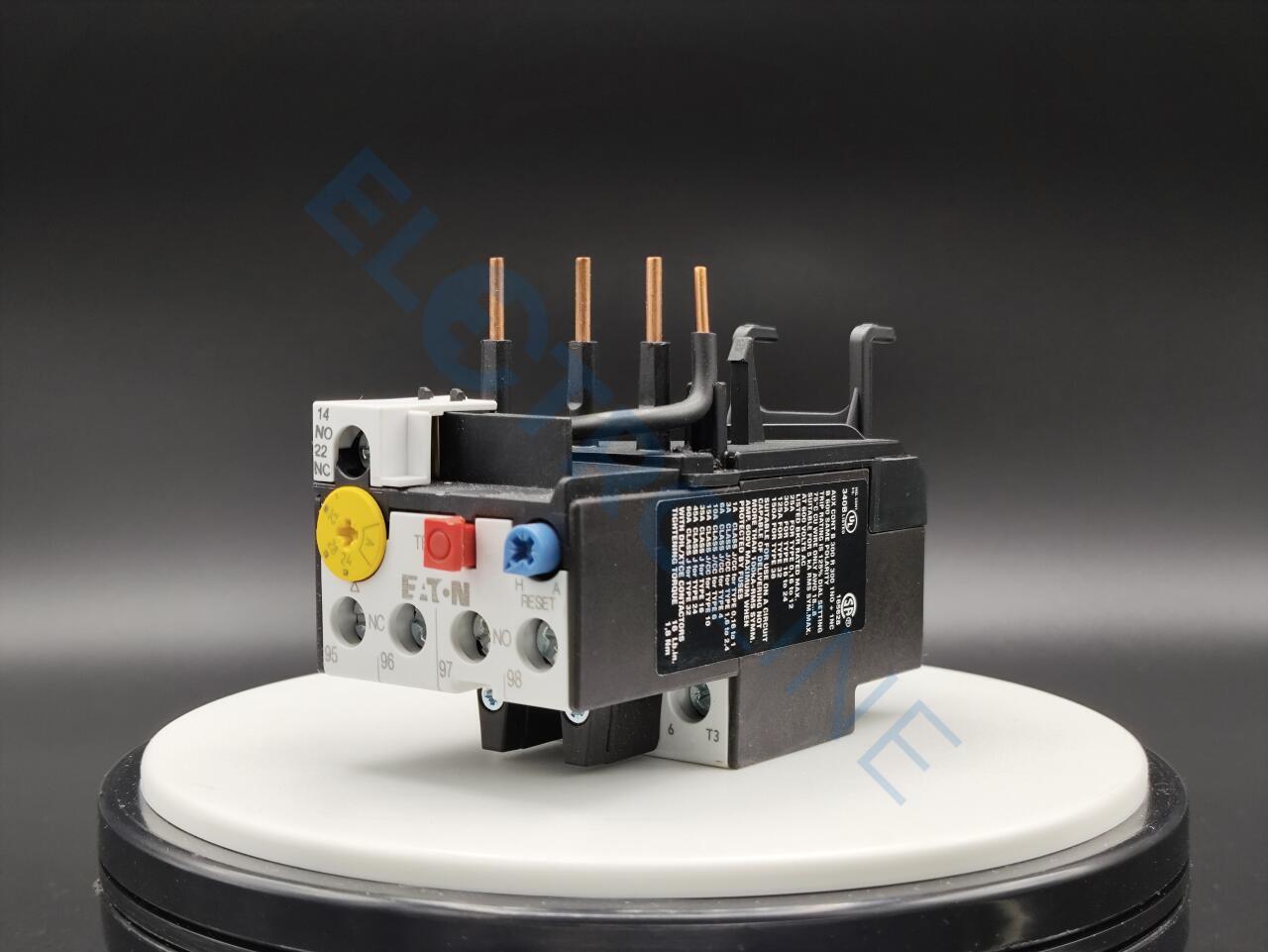

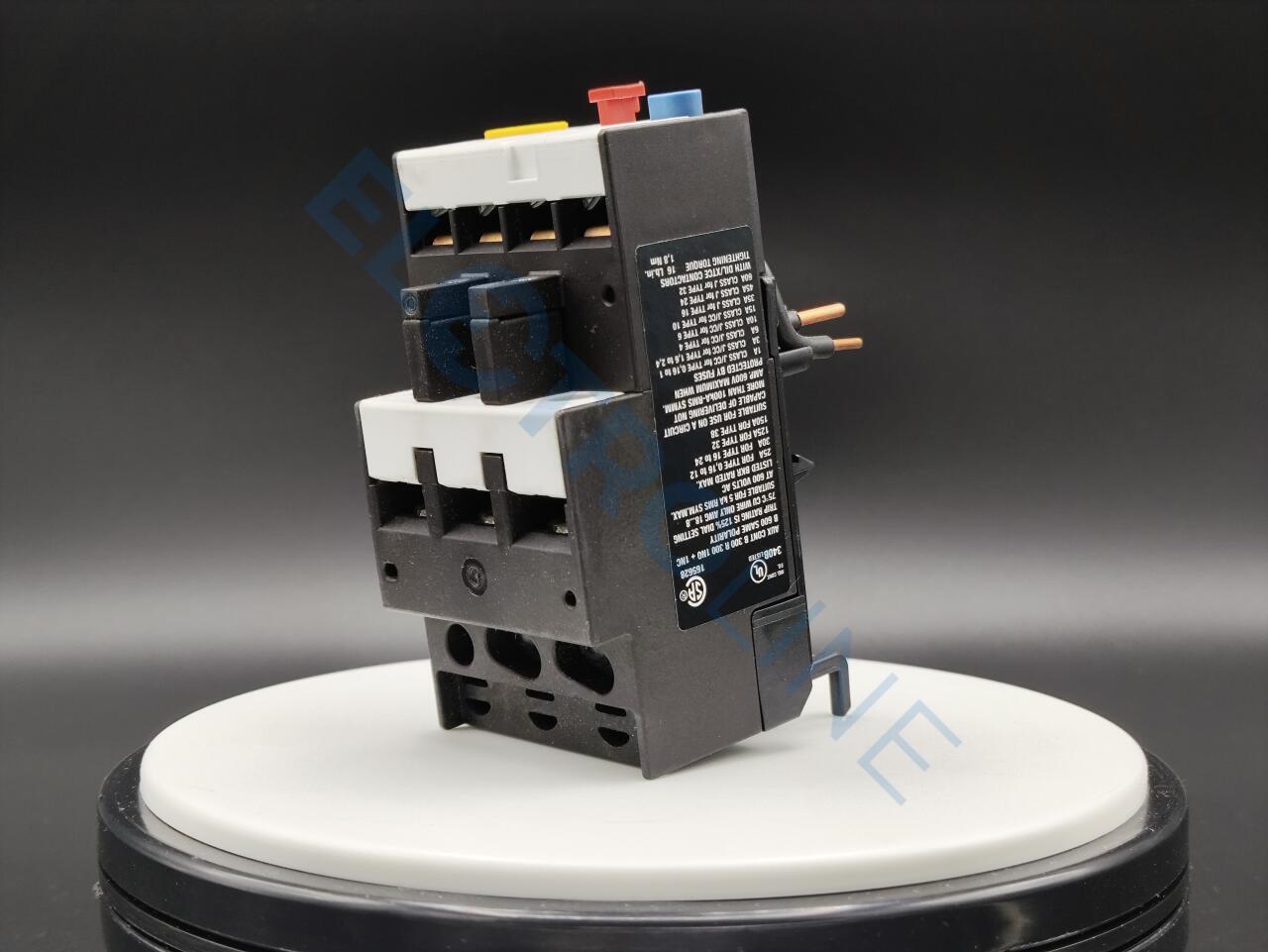

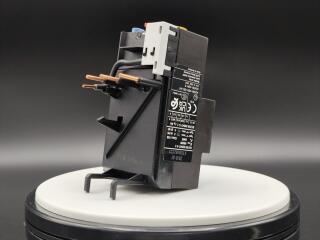

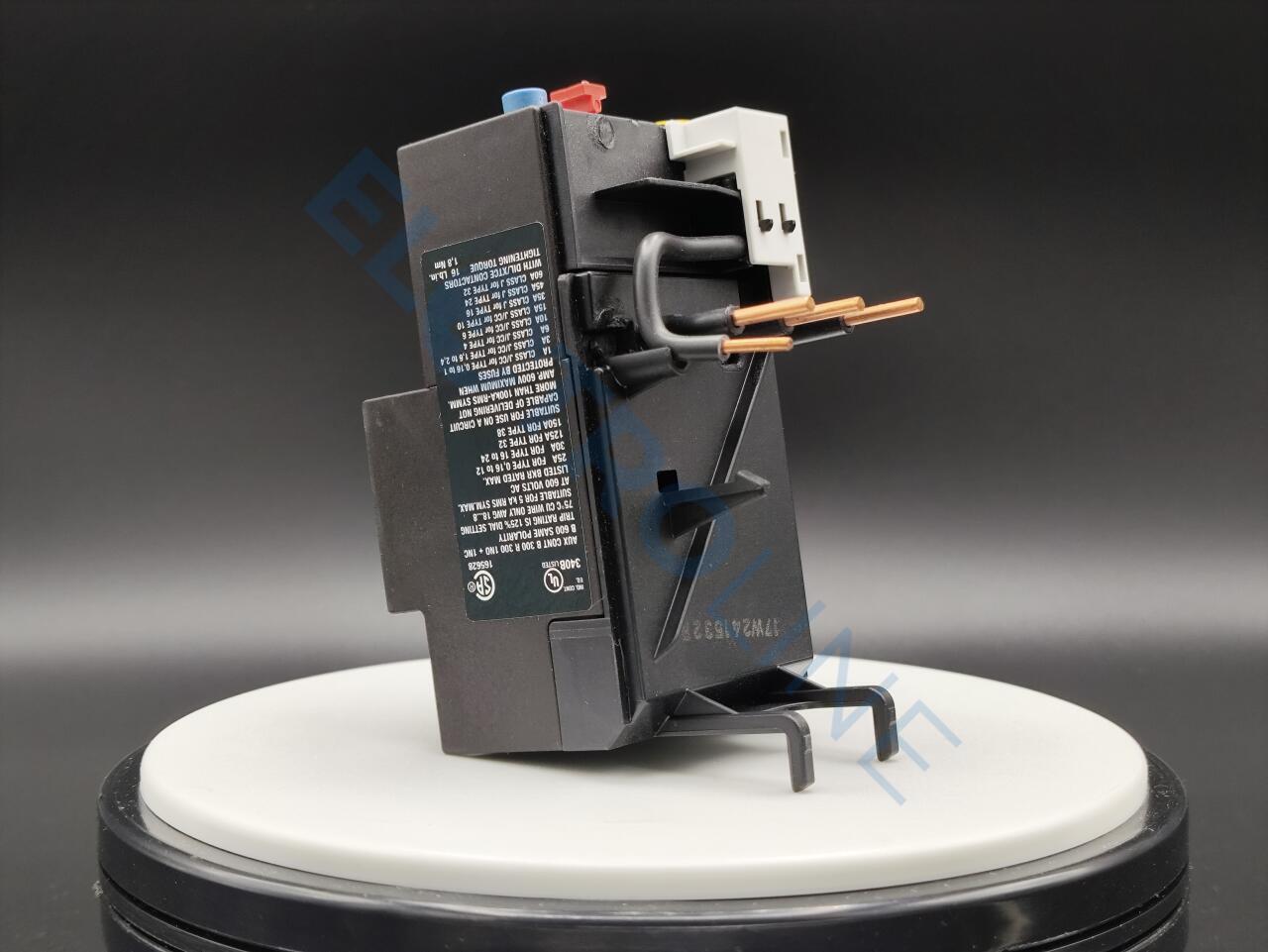

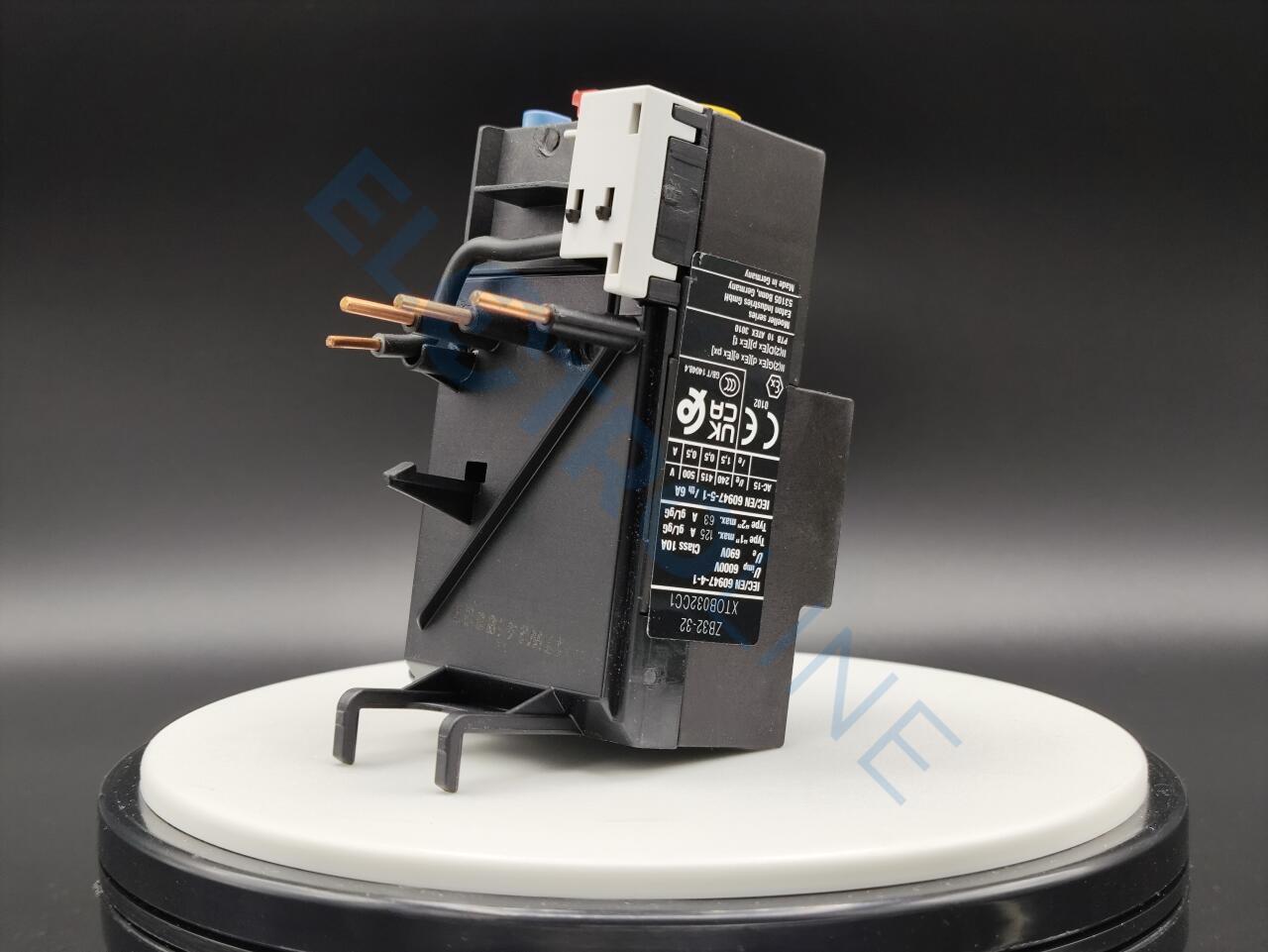

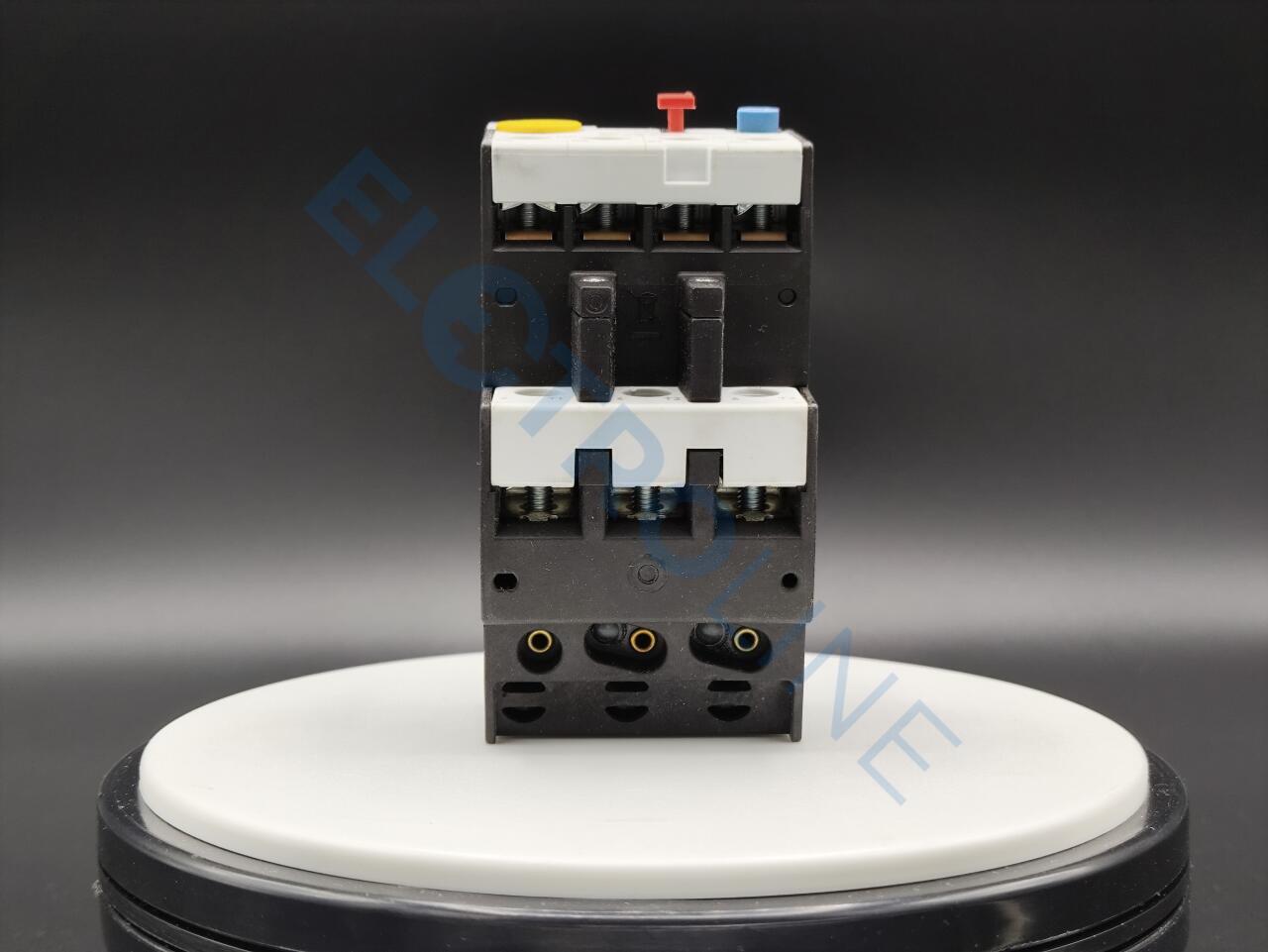

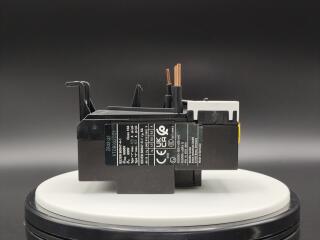

ZB32-32 Реле перегрузки, доп. контакты 1НЗ+1НО, уставка расцепителя 24…32 А, для контакторов DILM17…38, SDAINLM30…45, DIULM17…32

Реле перегрузки, доп. контакты 1НЗ+1НО, уставка расцепителя 24…32 А, для контакторов DILM17…38, SDAINLM30…45, DIULM17…32

В избранное

ZB32-32, 0000278454, Реле перегрузки, доп. контакты 1НЗ+1НО, уставка расцепителя 24…32 А, для контакторов DILM17…38, SDAINLM30…45, DIULM17…32

Name: ZB32-32 - Реле перегрузки, доп. контакты 1НЗ+1НО, уставка расцепителя 24…32 А, для контакторов DILM17…38, SDAINLM30…45, DIULM17…32
Brand: Eaton
SKU: 0000278454
Price: 10018.75 RUB
Availability: InStock

Уточняйте наличие у менеджеров

10 018.75 руб.

Цена с НДС

В корзину

Ассортимент: Реле со встроенным трансформатором ZB до 150 A

Типоразмер: ZB32

Наличие:

8 шт. - на нашем складе

Бренд:

Eaton

Модель:

ZB32-32

Артикул:

0000278454

Вес (кг):

0.16

Объем (дм3):

0.29

Ед. измерения:

шт

Семейство:

MC05002

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Реле перегрузки ZE, ZB, Z, ZW

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Ассортимент	Реле со встроенным трансформатором ZB до 150 A
Ассортимент	Дополнительное оснащение
Принадлежности	реле защиты электродвигателей
Типоразмер	ZB32
Чувствительность к выпадению фаз	IEC/EN 60947, VDE 0660 часть 102
Описание	Кнопка тестирования/выключенияКнопка сброса ручной/автоматикаНеаварийное расцепление
Вид монтажа	Прямой монтаж
[Ir]
Графические условные обозначения
Вспомогательный контакт
Замык. = замыкающий контакт	1 замыкающий контакт
Разм. = размыкающий контакт	1 размыкающий контакт
Применяемое для	DILM17DILM25DILM32DILM38DILMF8DILMF11DILMF14DILMF17DILMF25DILMF32DIULM17DIULM25DIULM32SDAINLM30SDAINLM45SDAINLM55DS7-34...SX032...
защита от короткого замыкания
Тип координации 1 [gG/gL]	125 A
Тип координации 2 [gG/gL]	63 A
Указания	Расцепитель перегрузки: класс расцепления 10 АЗащита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора.Пригоден для защиты моторов во взрывозащищенном исполнении. II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t]PTB 10 ATEX 3010учитывайте руководство MN03407005Z-DE/EN
Указания	прикреплен непосредственно к силовому контакторуОтдельный монтаж 1 Силовые контакторы 2 цоколя

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947, VDE 0660, UL, CSA
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды	Рабочий диапазон согласно IEC/EN 60947.PTB: -5 °C - +55 °C
Температура окружающей средыразомкнут	-25 - +55 °C
Температура окружающей средыв капсульном корпусе	- 25 - 40 °C
Температурная компенсация	постоянно
Вес	0.141 кг
Удароустойчивость	10ПолусинусДлительность ударного воздействия 10 мс g
Класс защиты	IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)	защита от прикосновения пальцами и тыльной стороной кистей рук
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальные выдерживаемые напряжения изоляции [Ui]	690 В
Номинальное напряжение [Ue]	690 В перем. тока
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока	440 В перем. тока
Безопасное разъединение согласно EN 61140между цепями главного тока	440 В перем. тока
Остаточная ошибка температурной компенсации > 40 ºC	≦ 0.25 %/K
Электрические тепловые потери (3 контакта)нижнее значение диапазона настройки	3.4 W
Электрические тепловые потери (3 контакта)верхнее значение диапазона регулировки	6 W
Поперечные сечения соединенияодножильный	1 x (1 - 6)2 x (1 - 6) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой	1 x (1 - 4)2 x (1 - 4) мм2
Поперечные сечения соединенияОдно- или многожильный	18 - 8 AWG
Соединительный винт	M4
Начальный пусковой момент	1, 8 Нм
Длина зачистки	10 мм
ИнструментыОтвертка с профилем Pozidriv	2 Размер
ИнструментыСтандартная отвёртка	1 x 6 мм
Цепи вспомогательного и управляющего тока
Номинальная устойчивость к импульсу [Uimp]	4000 В
Категория перенапряжения / степень загрязнения	III/3
Поперечные сечения соединенияодножильный	1 x (0, 75 - 4)2 x (0, 75 - 4) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой	1 x (0, 75 - 2, 5)2 x (0, 75 - 2, 5) мм2
Поперечные сечения соединенияодно- или многожильные	2 x (18 - 14) AWG
Соединительный винт	M3, 5
Начальный пусковой момент	1, 2 Нм
Длина зачистки	8 мм
ИнструментыОтвертка с профилем Pozidriv	2 Размер
ИнструментыСтандартная отвёртка	1 x 6 мм
Номинальное выдерживаемое напряжение изоляции вспомогательного контура [Ui]	500 В перем. тока
Номинальное напряжение [Ue]	500 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами	240 В перем. тока
Обычный термический ток [Ith]	6 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты120 В [Ie]	1.5 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie]	1.5 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie]	0.5 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты500 В [Ie]	0.5 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты120 В [Ie]	1.5 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie]	1.5 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie]	0.9 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты500 В [Ie]	0.8 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс	Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс24 В [Ie]	0.9 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс60 В [Ie]	0.75 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс110 В [Ie]	0.4 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс220 В [Ie]	0.2 A
Стойкость к коротким замыканиям без свариваниямакс. предохранитель	6 A gG/gL
указания
Указания	Температура окружающей среды: рабочий диапазон согласно IEC/EN 60947, PTB: -5 °C до +55°CПоперечные сечения соединения линий главного тока, однопровл. и тонкопровл. с наконечником жилы: при использовании 2 проводов они должны иметь одинаковое сечение.
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. тока	B300 при неодинаковой полярности (Opposite polarity)B600 при одинаковой полярности (Same polarity)
Вспомогательный контактПилотный режимУправляется постоянным током DC	R300
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)	100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель	60 Class J A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	32 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	2 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	6 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Тепловое реле перегрузки (EC000106)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Overload protection device / Thermal overload relay (ecl@ss10.0.1-27-37-15-01 [AKF075014])
Регулируемый диапазон тока	24 - 32 A
Максимум. номинальное рабочее напряжение Ue	690 V
Способ крепления	Direct attachment
Тип электрического подключения главной цепи	Screw connection
Количество вспомогательных контактов как нормально замкнутый контакт	1
Количество вспомогательных контактов как нормально разомкнутый контакт	1
Количество вспомогательных контактов в качестве переключающего контакта
Класс выпуска	CLASS 10
Сброс функции ввода	Нет
Функция сброса автоматическая	Да
Кнопка сброса функции	Да

5. Апробации

Стандарты на продукцию	IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	12528
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет
Подходит для	Branch circuits
Максимум. Уровень напряжения	600 V AC
Степень защиты	IEC: IP20, UL/CSA Type: -

6. Характеристики

Характеристика
	These tripping characteristics are mean values of the spreads at 20 °C ambient air temperature in a cold state.Tripping time depends on response current.When the devices are at operational temperature the tripping time of the overload relay falls to approx. 25 % of the read off value.1: Minimum level, 3-phase2: Maximum level, 3-phase3: Minimum marker, 2-phase4: Highest marker, 2-phase

7. Размеры


	① ВЫКЛ.② Сброс/ВКЛ.

	с цоколем ZB32-XEZ

	ZB32-... + DILM

Реле перегрузки, доп. контакты 1НЗ+1НО, уставка расцепителя 24…32 А, для контакторов DILM17…38, SDAINLM30…45, DIULM17…32

Alternate Catalog No. XTOB032CC1

Реле защиты электродвигателей, Ассортимент: Реле со встроенным трансформатором ZB до 150 A, Принадлежности: реле защиты электродвигателей, Типоразмер: ZB32, Чувствительность к выпадению фаз: IEC/EN 60947, VDE 0660 часть 102, Описание: Кнопка тестирования/выключения, Кнопка сброса ручной/автоматика, Неаварийное расцепление, Вид монтажа: Прямой монтаж, Вспомогательный контакт Замык. = замыкающий контакт: 1 замыкающий контакт, Вспомогательный контакт Разм. = размыкающий контакт: 1 размыкающий контакт, Применяемое для: DILM17, DILM25, DILM32, DILM38, DILMF8, DILMF11, DILMF14, DILMF17, DILMF25, DILMF32, DIULM17, DIULM25, DIULM32, SDAINLM30, SDAINLM45, SDAINLM55, DS7-34...SX032..., Стандарты и предписания: IEC/EN 60947, VDE 0660, UL, CSA, Класс защиты: IP20

Технический паспорт - ZB32-32
