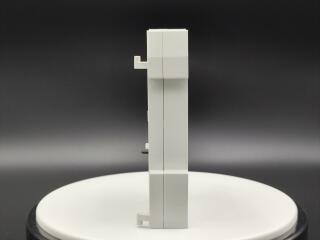

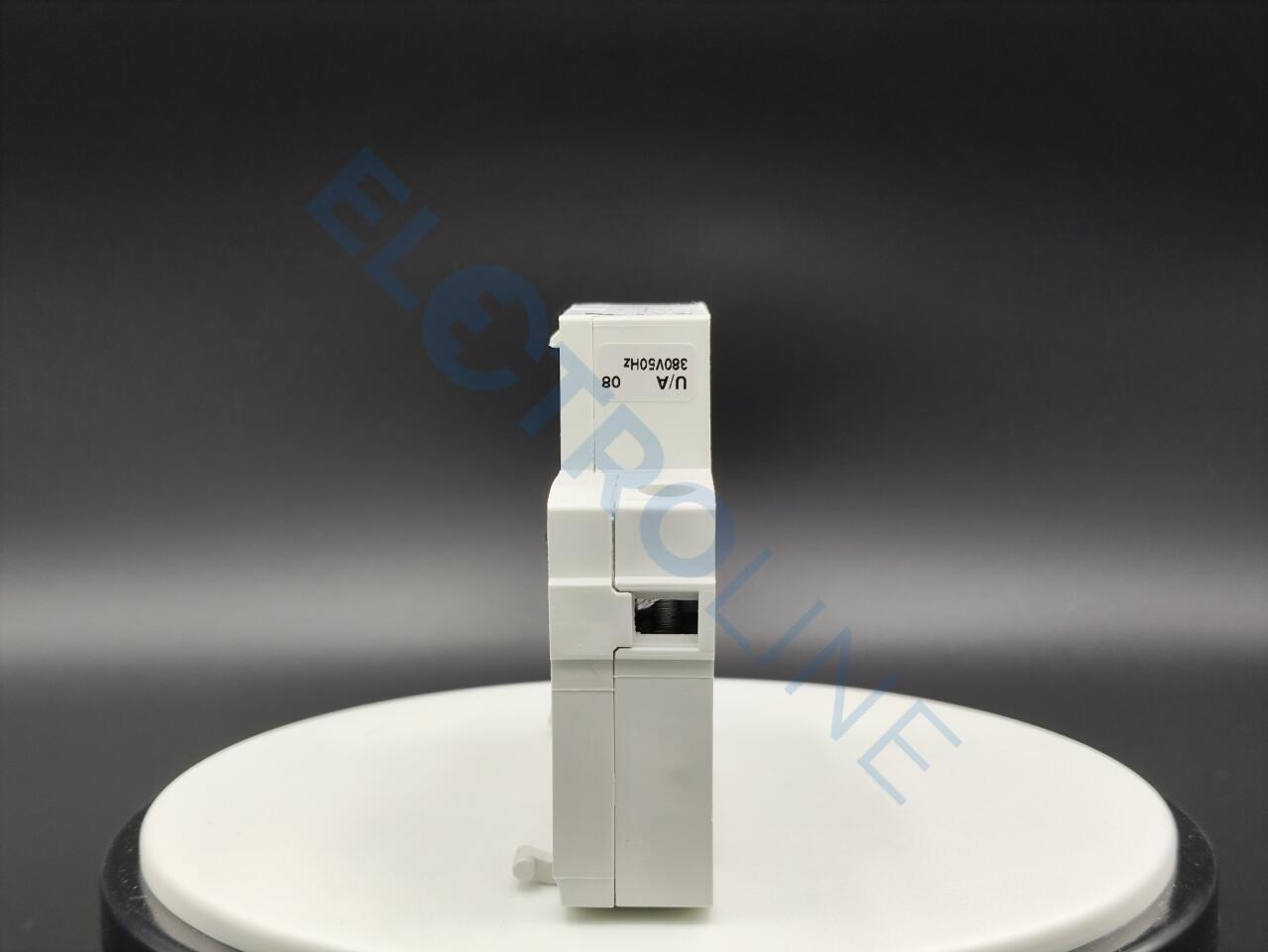

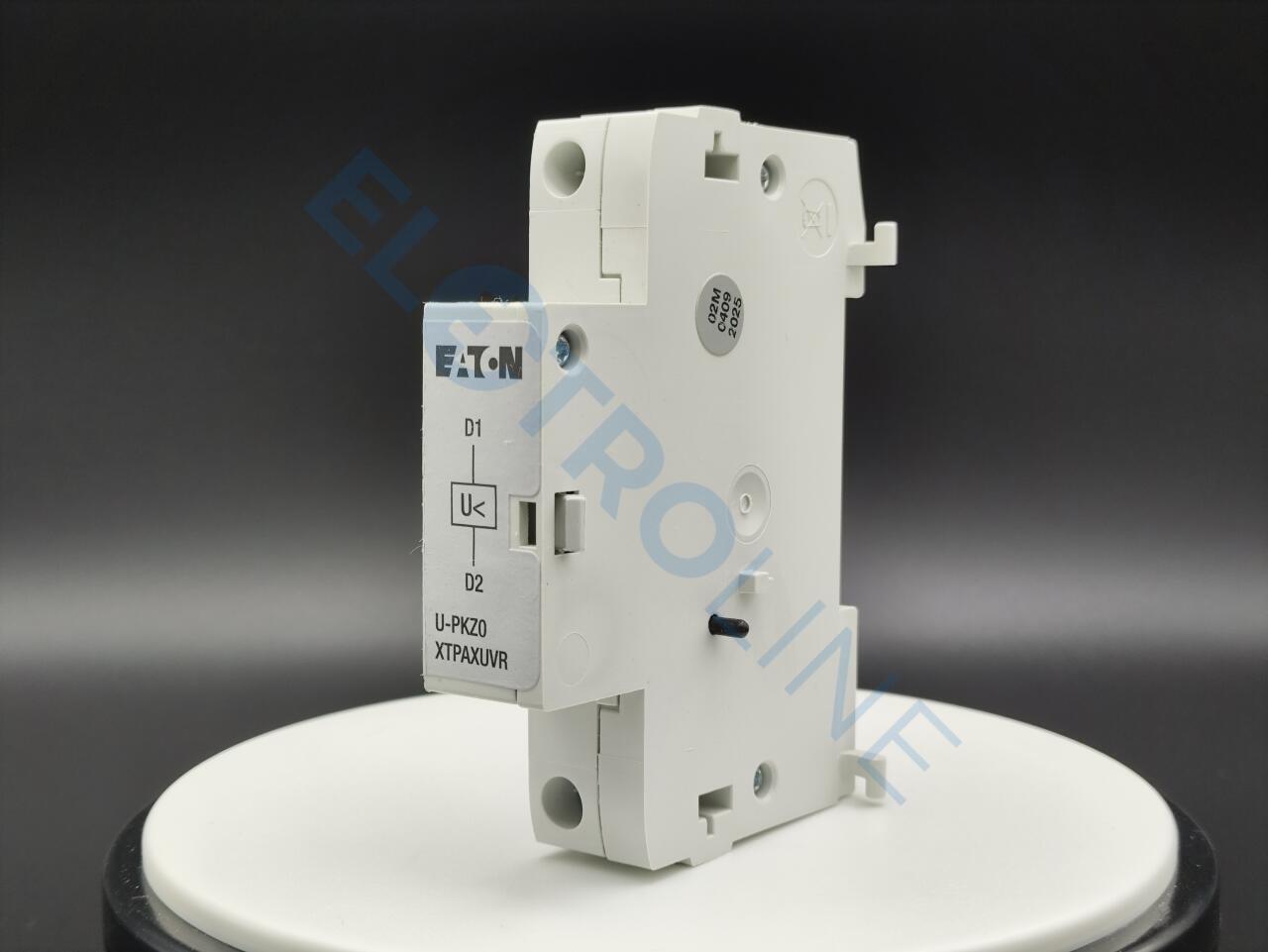

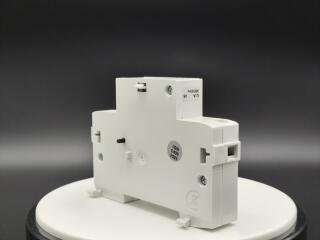

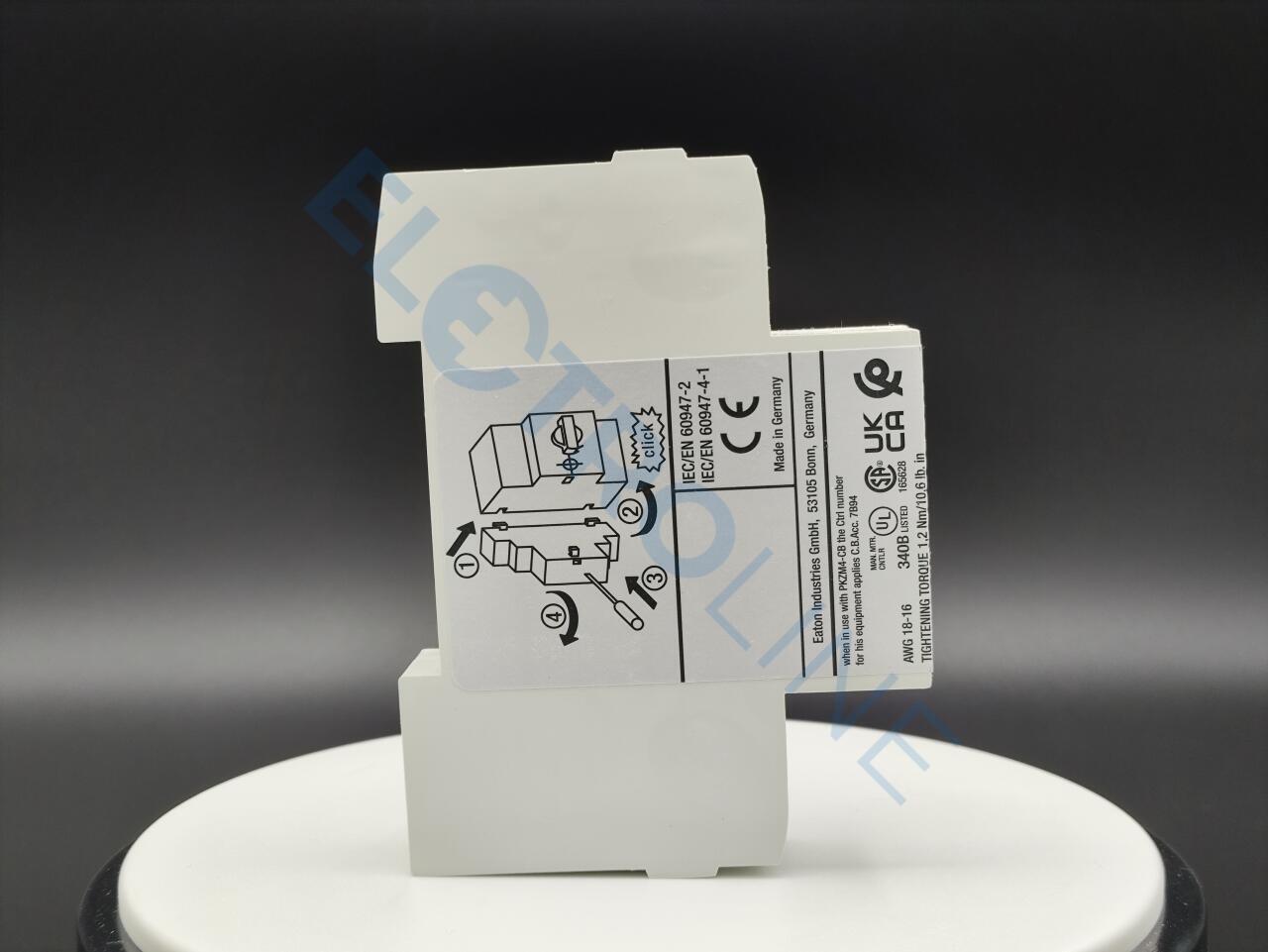

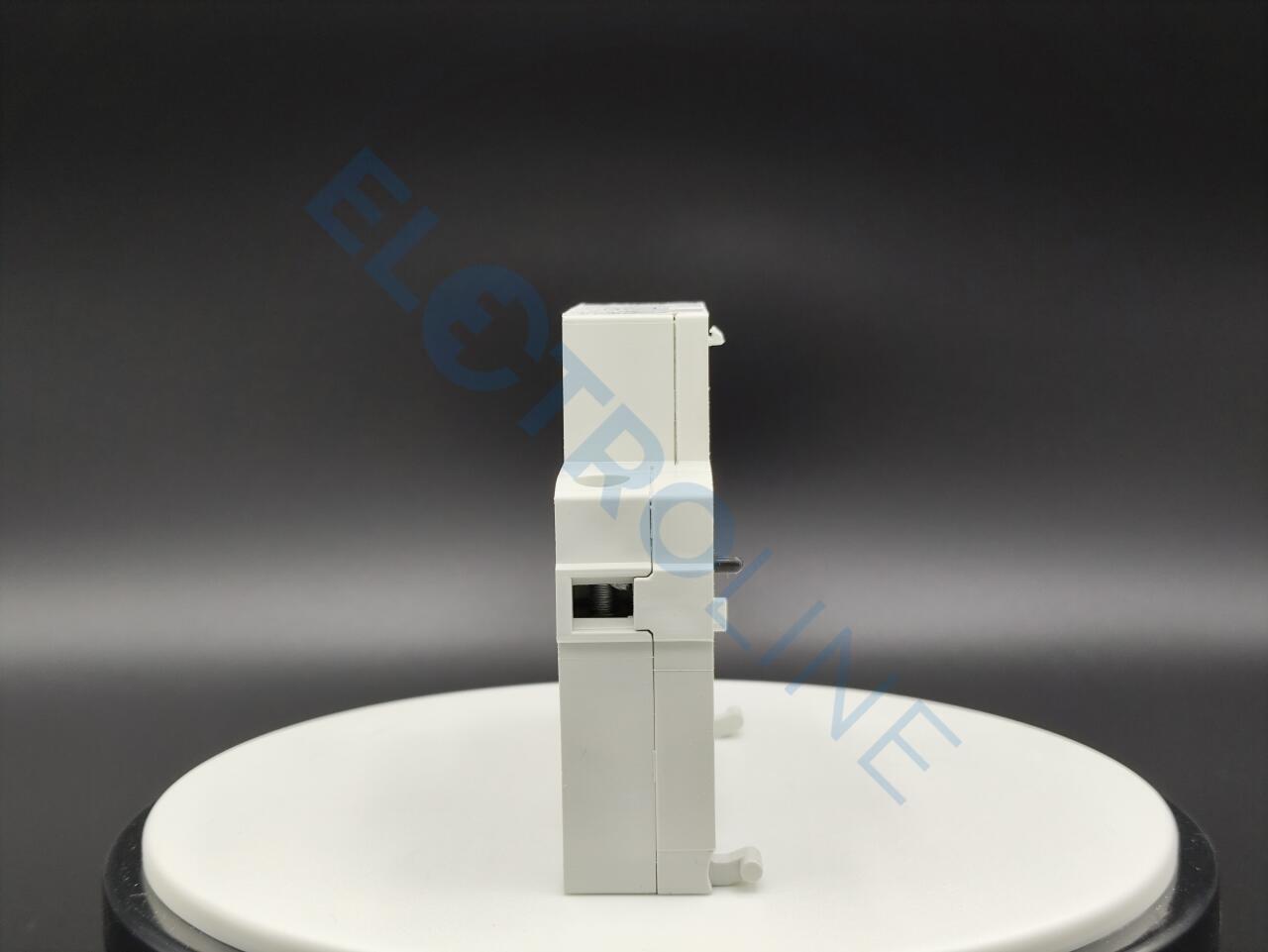

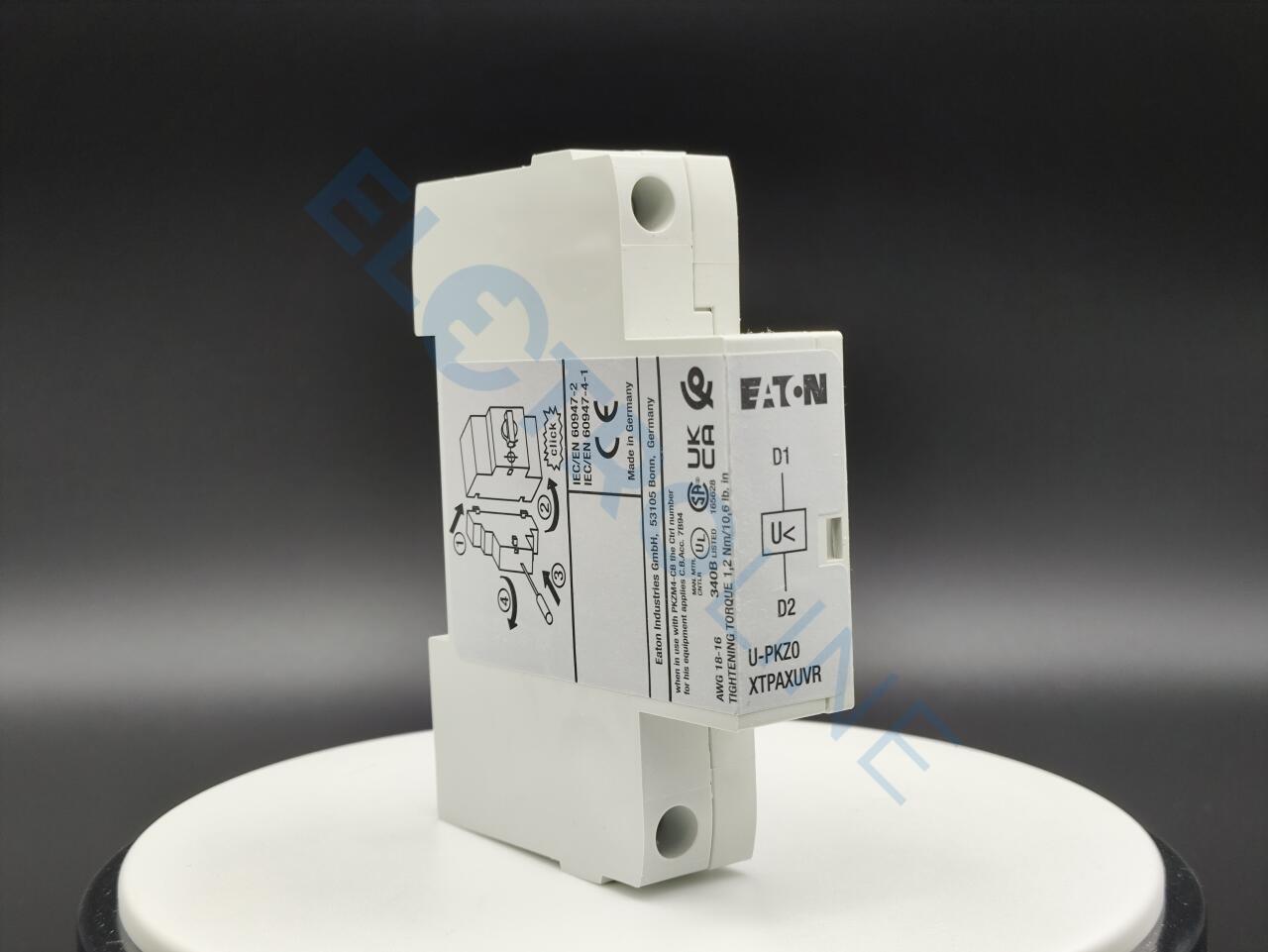

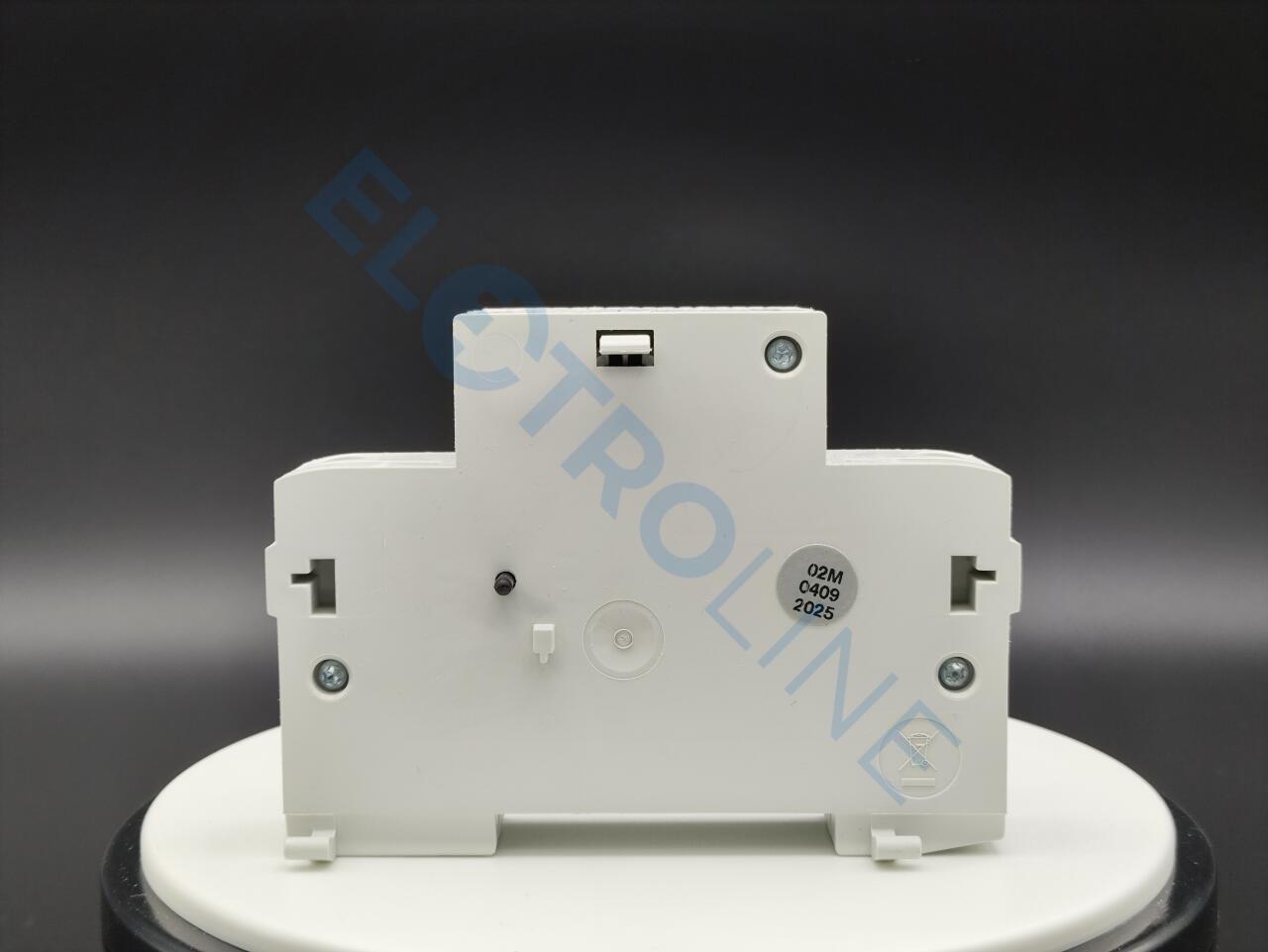

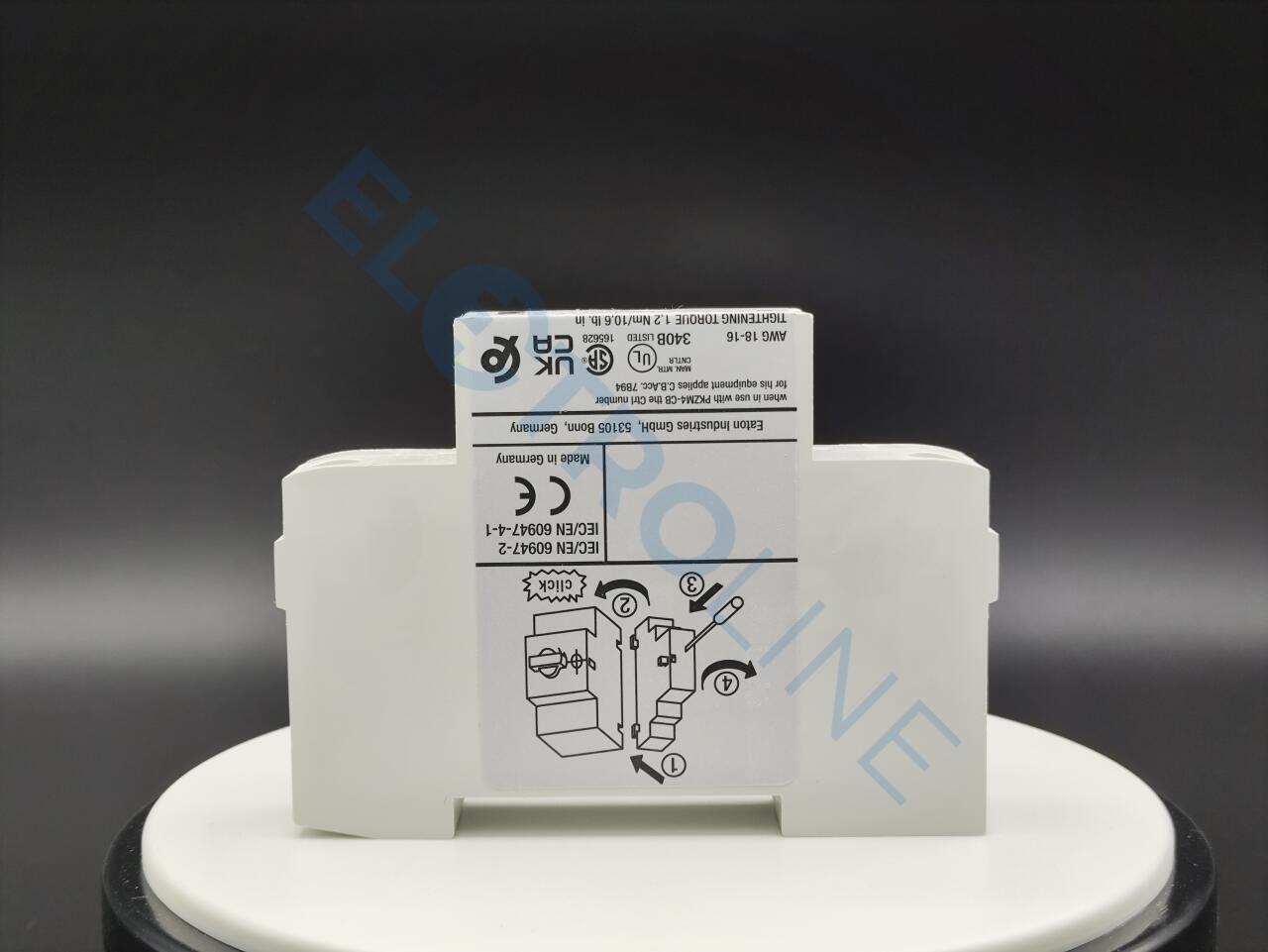

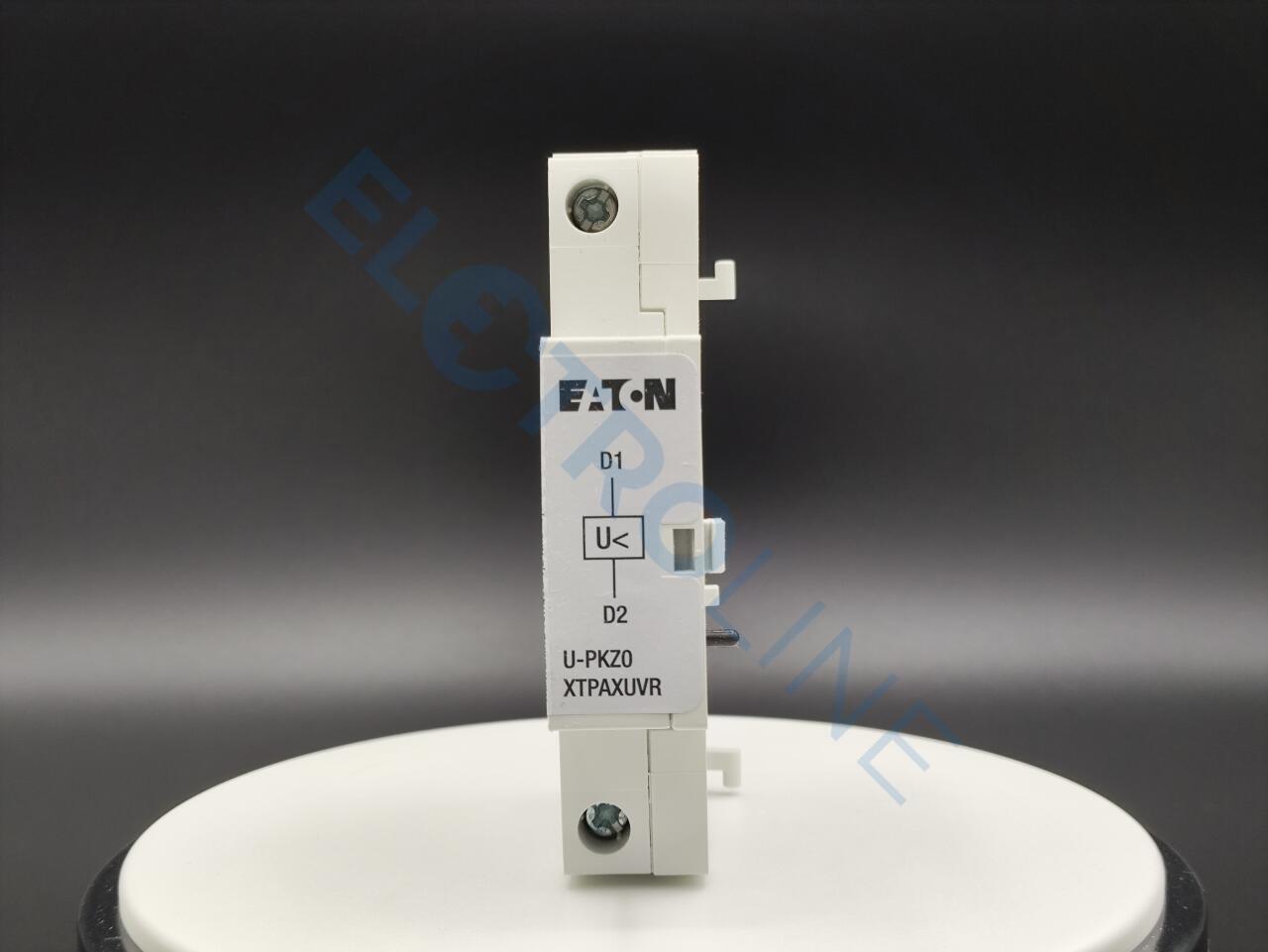

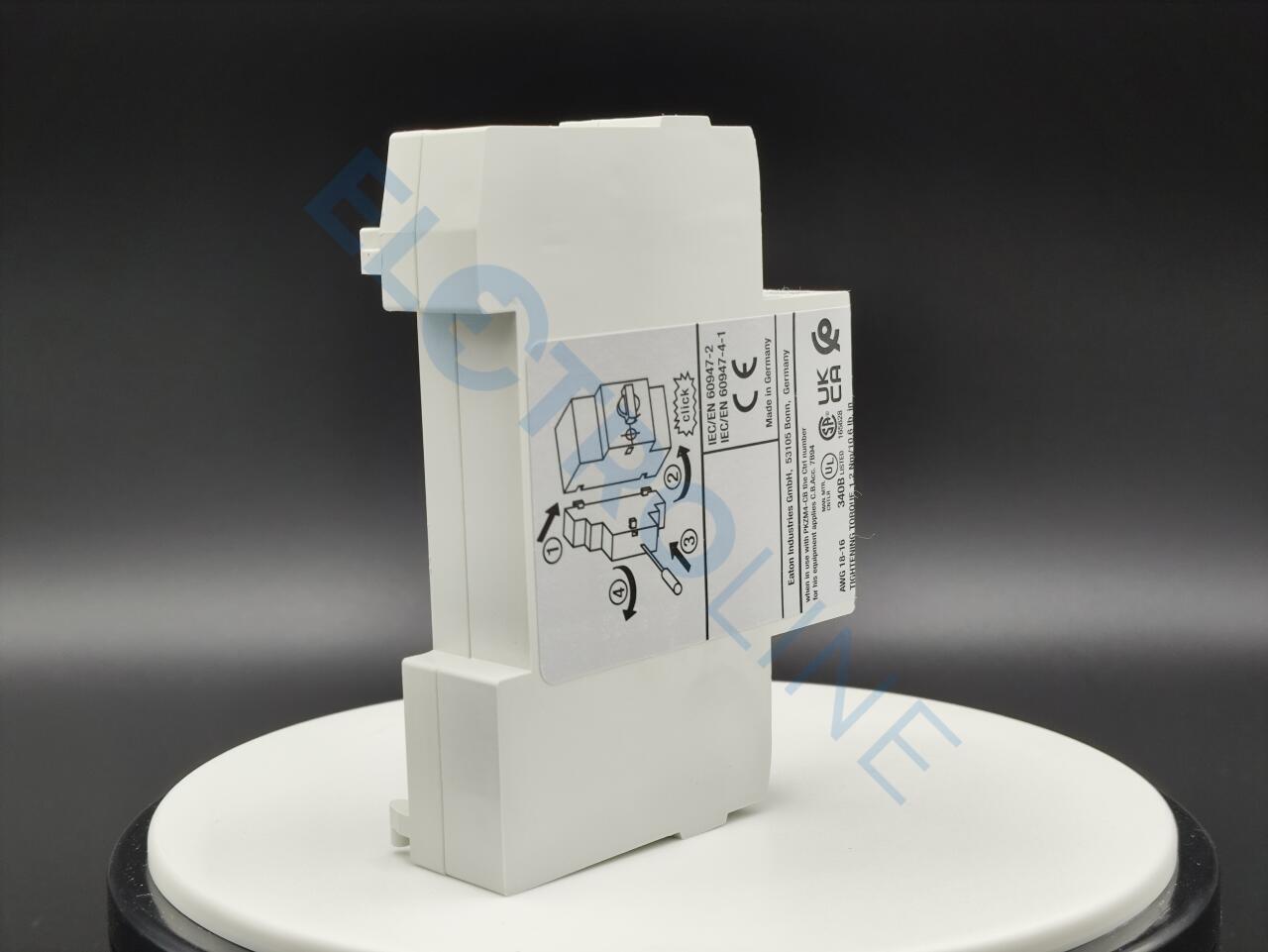

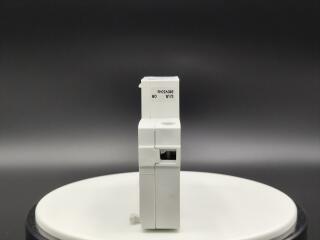

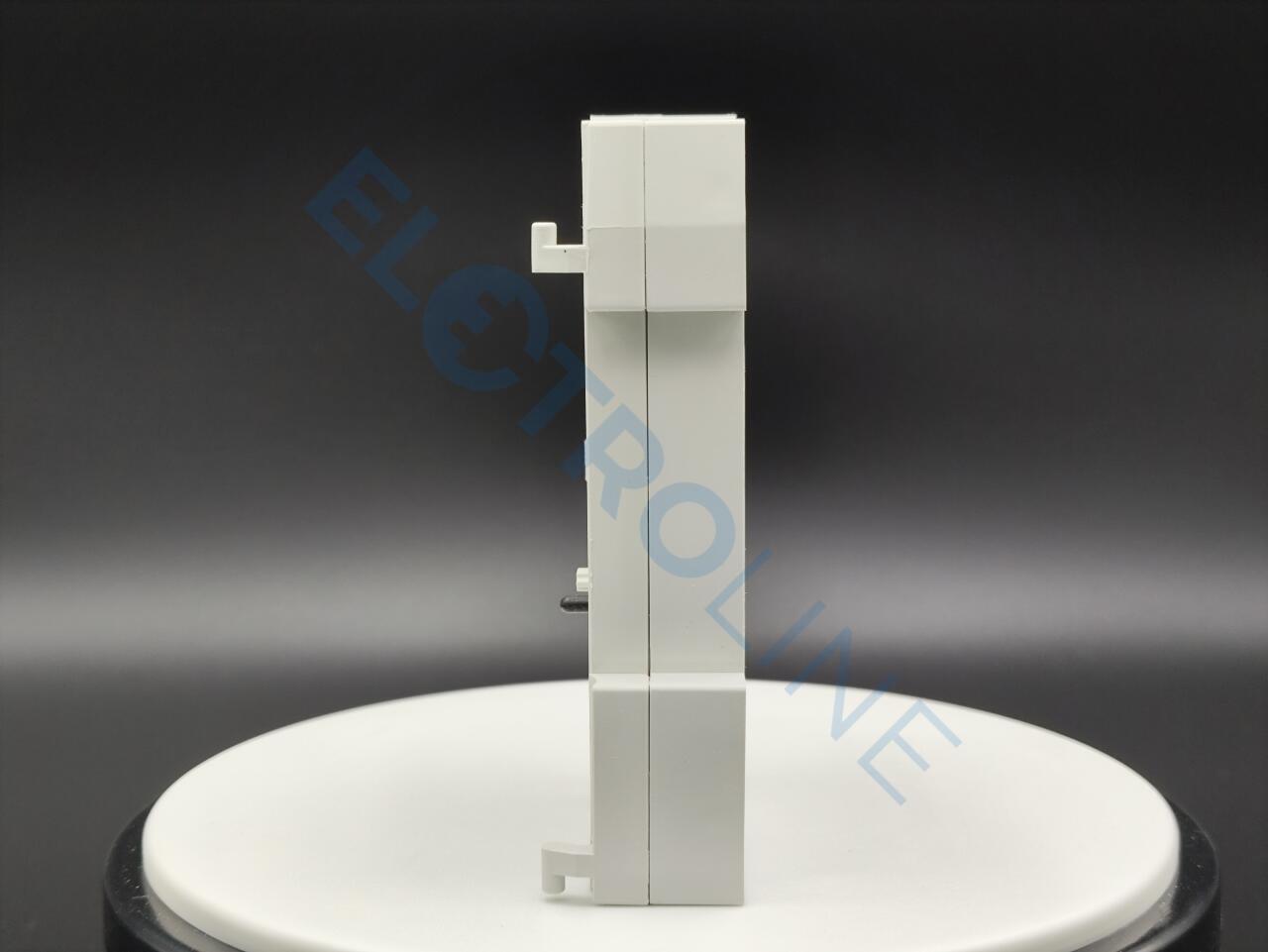

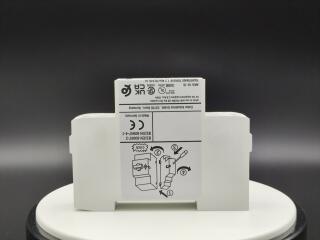

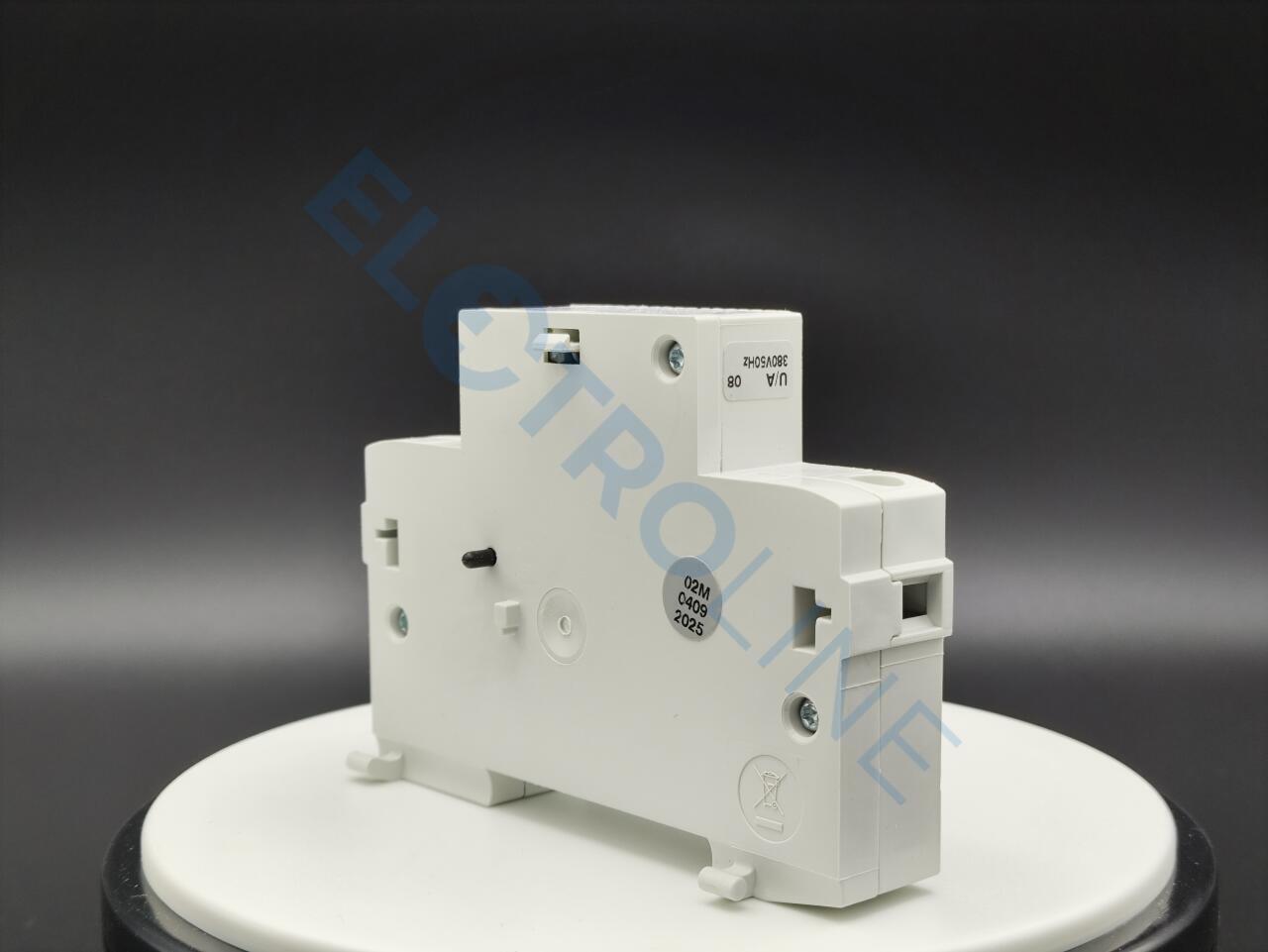

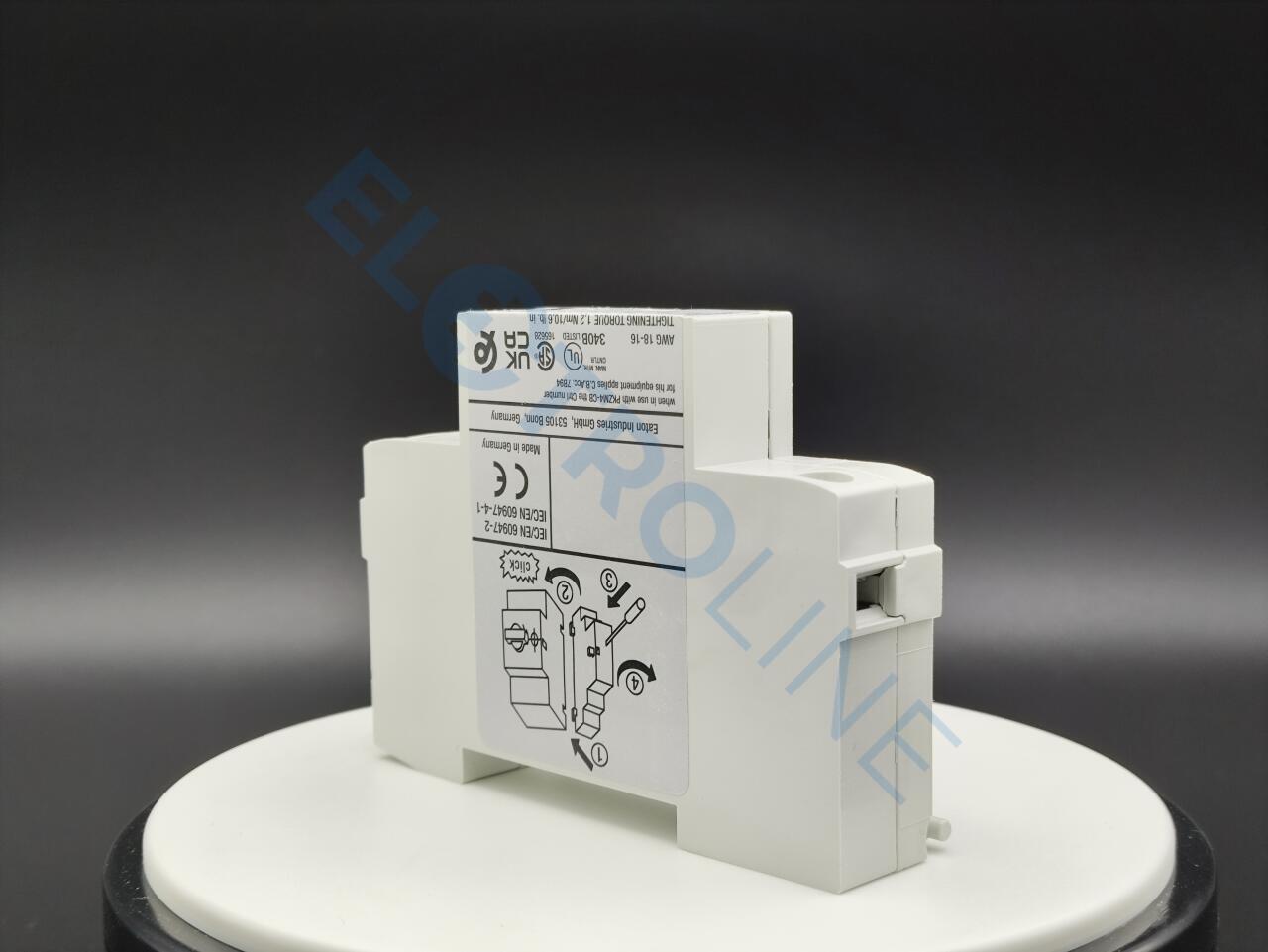

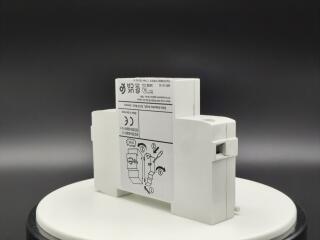

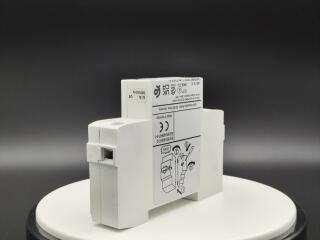

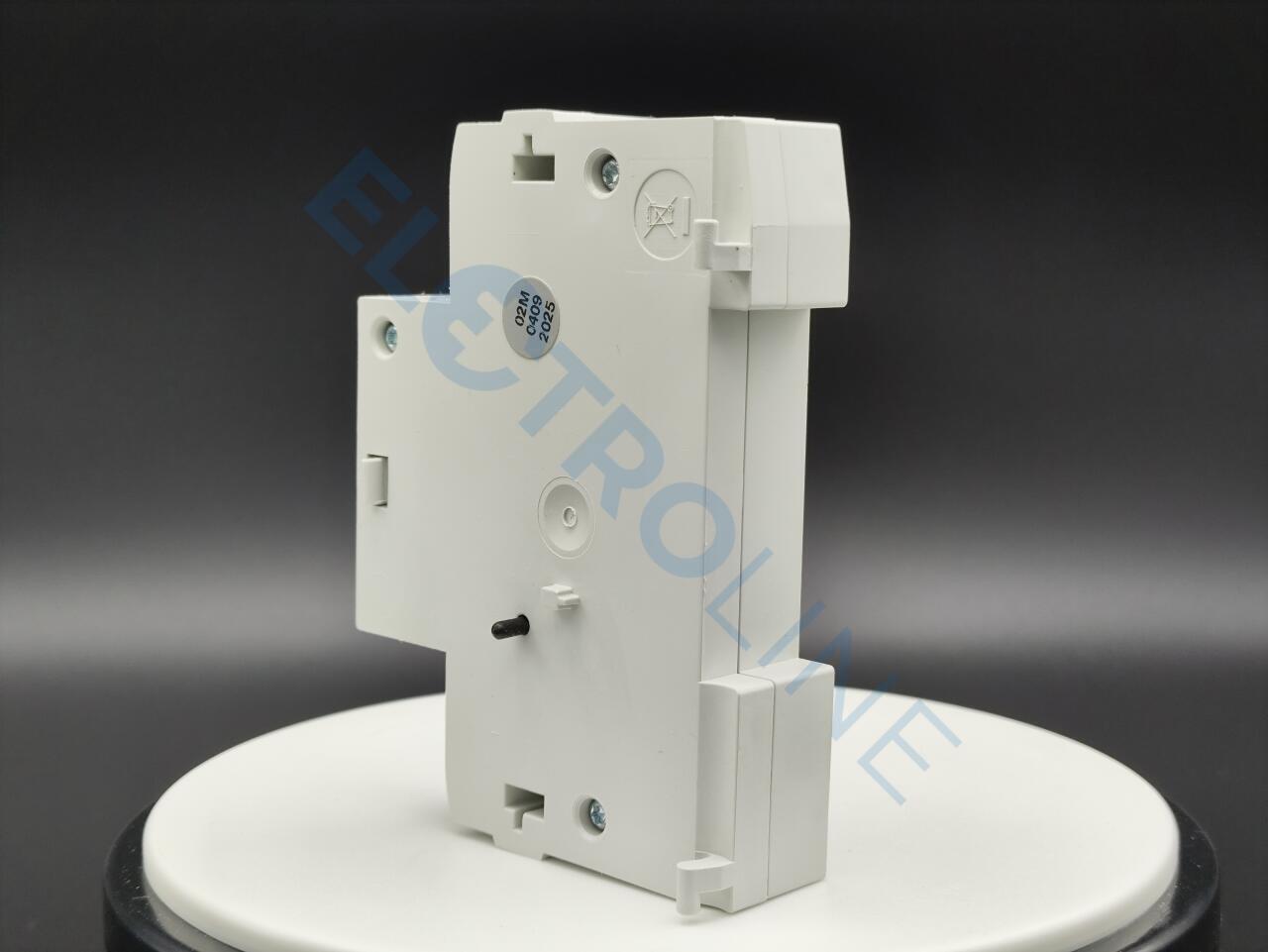

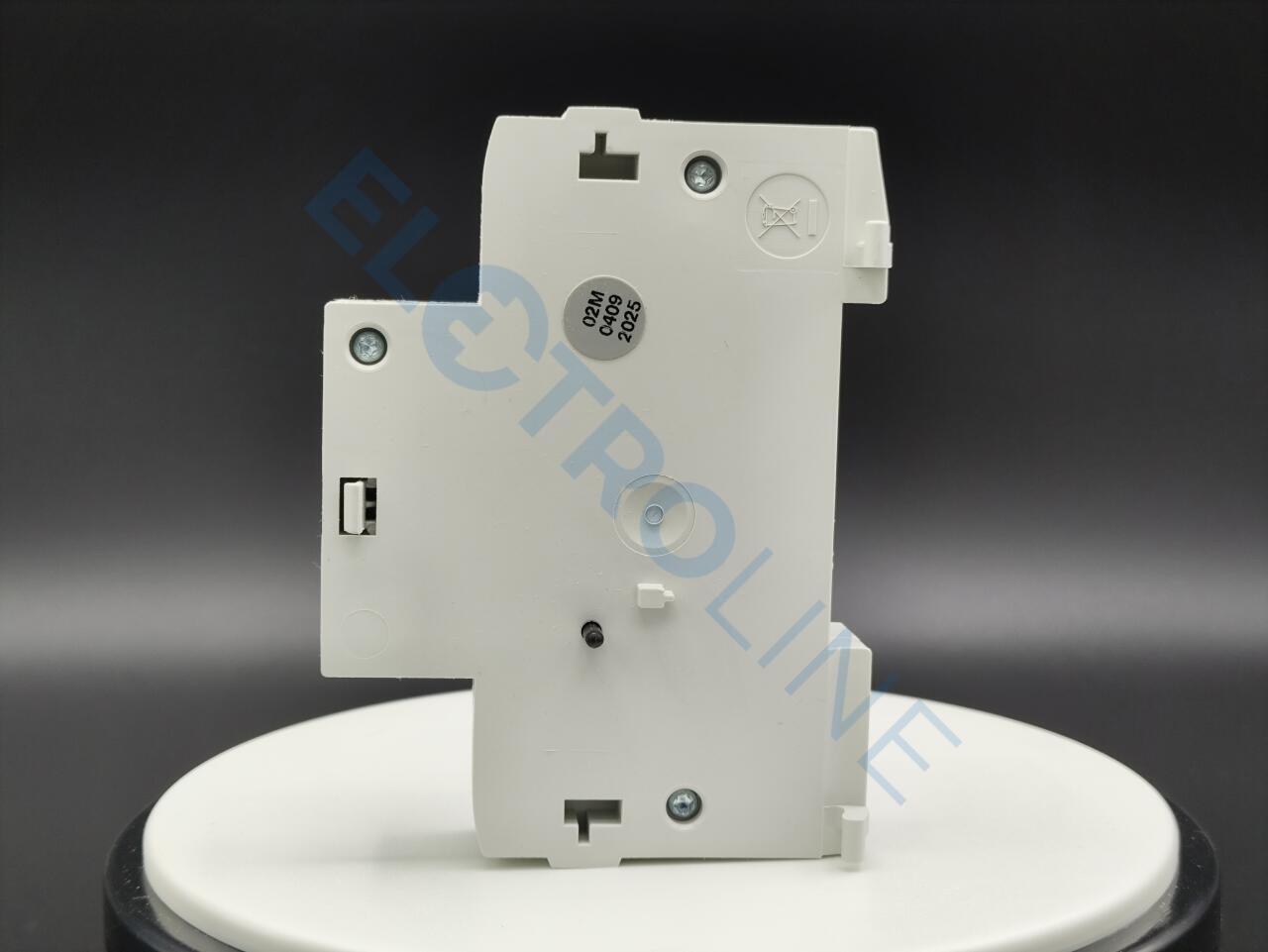

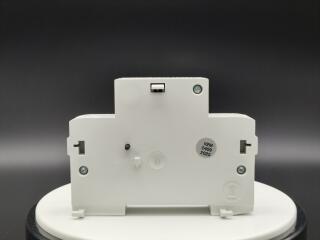

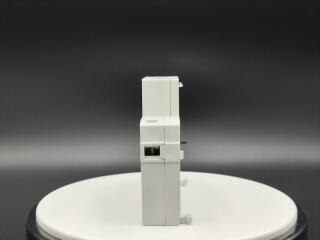

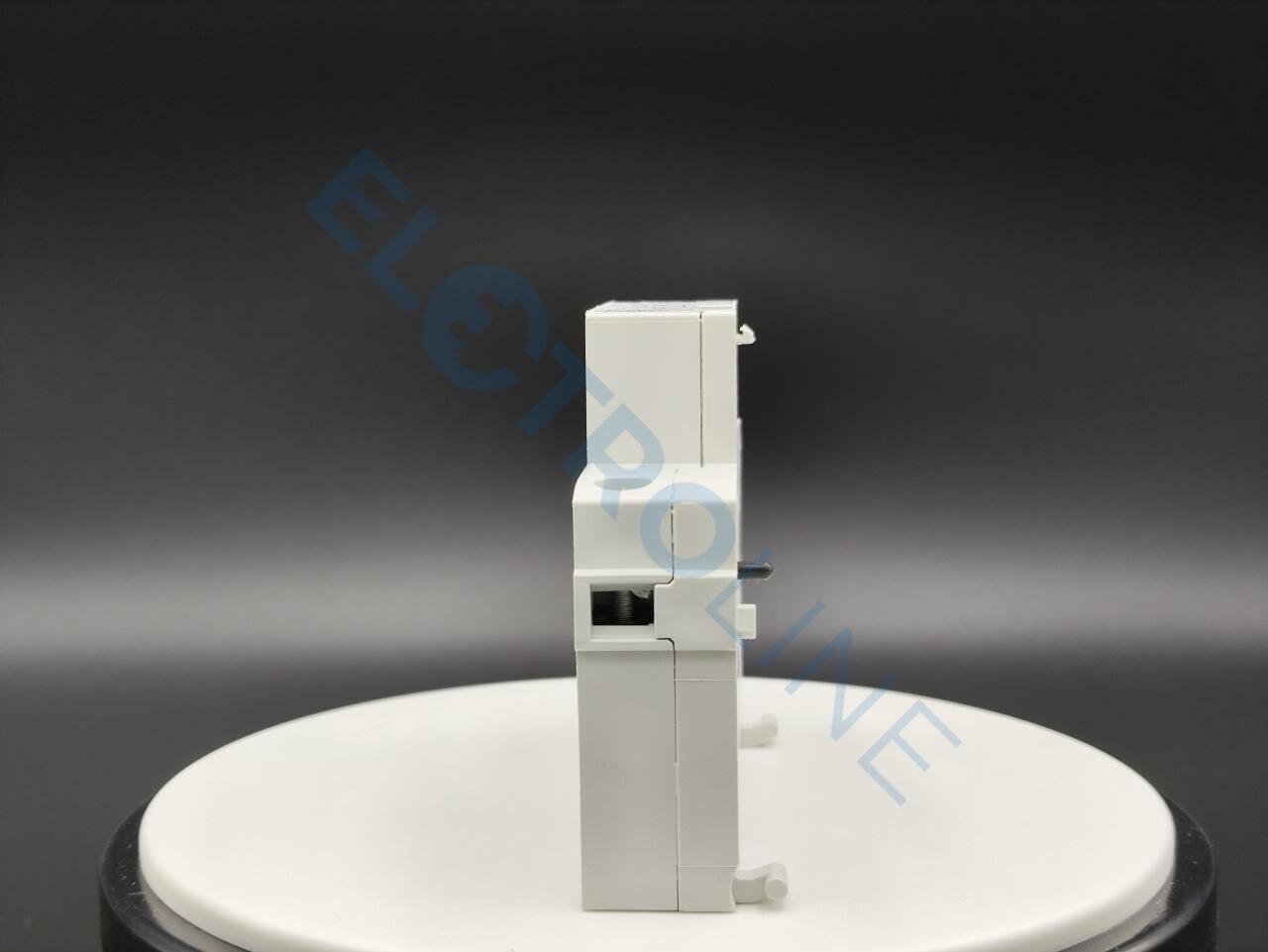

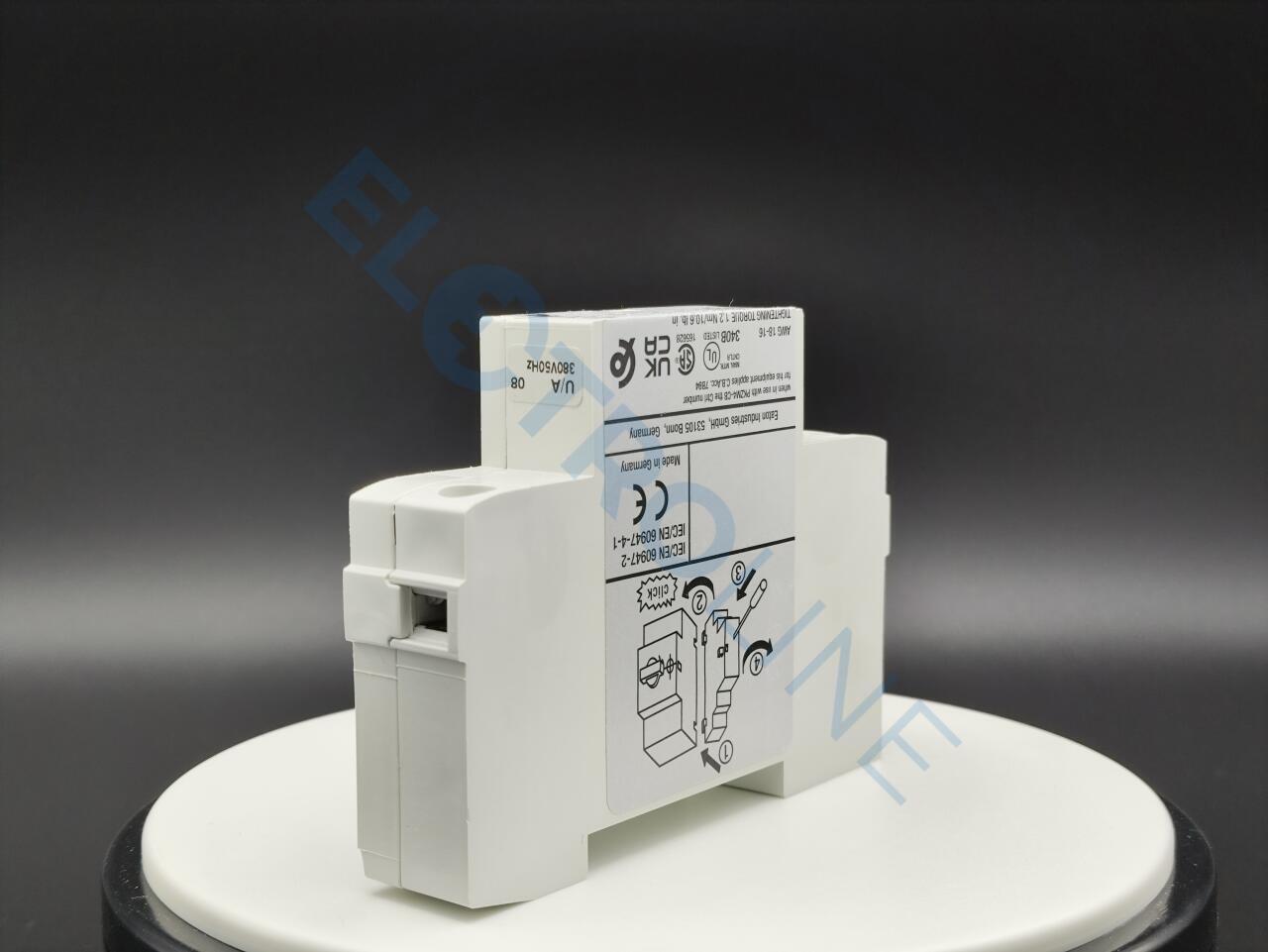

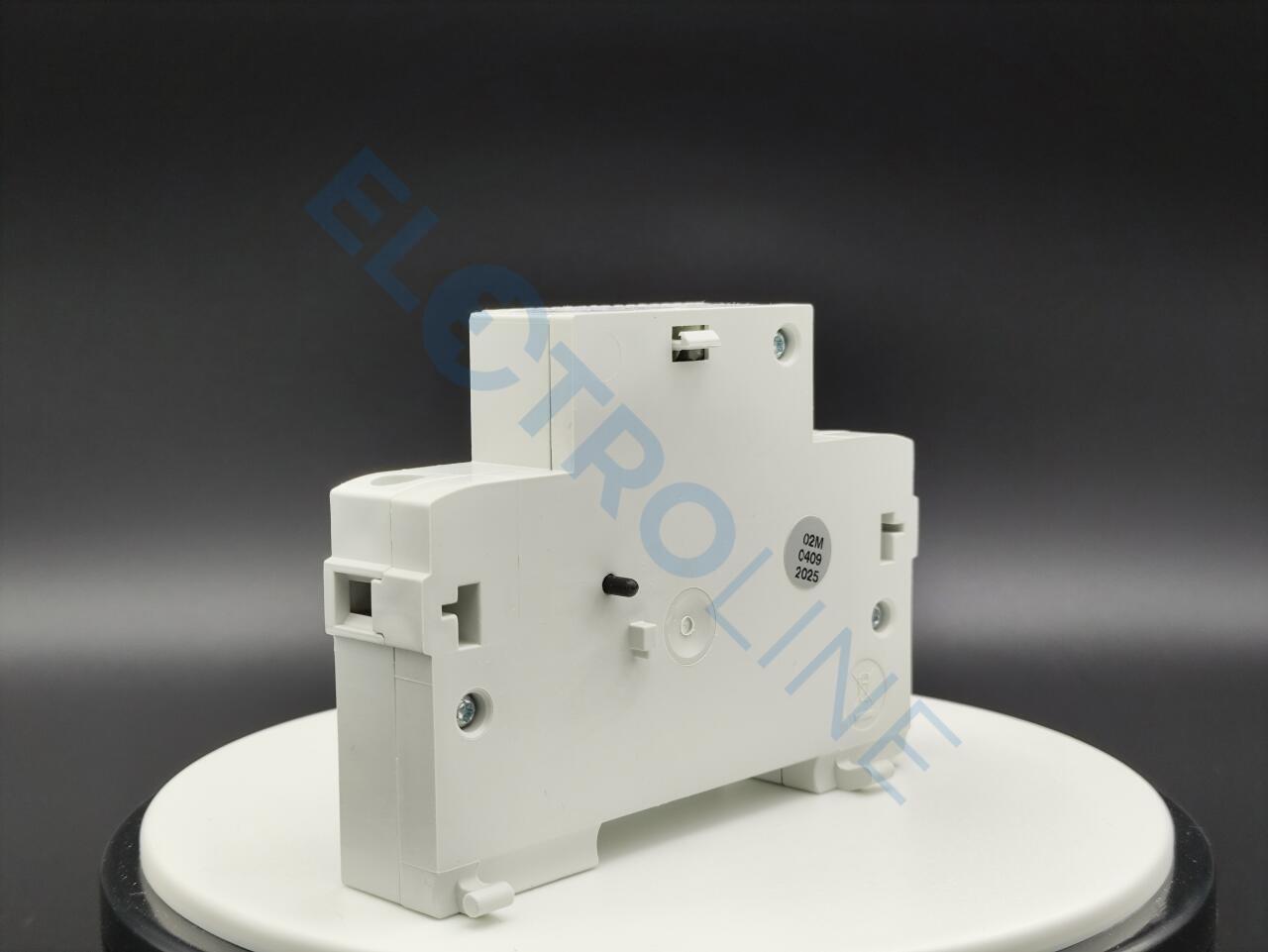

U-PKZ0(380V50HZ) Расцепитель минимального напряжения 380В

Расцепитель минимального напряжения 380В

В избранное

U-PKZ0(380V50HZ), 0000073137, Расцепитель минимального напряжения 380В

Name: U-PKZ0(380V50HZ) - Расцепитель минимального напряжения 380В
Brand: Eaton
SKU: 0000073137
Price: 3498.88 RUB
Availability: InStock

Уточняйте наличие у менеджеров

3 498.88 руб.

Цена с НДС

В корзину

Ассортимент: Дополнительное оснащение

Наличие:

1 шт. - на нашем складе

Бренд:

Eaton

Модель:

U-PKZ0(380V50HZ)

Артикул:

0000073137

Вес (кг):

0.1

Объем (дм3):

0.15

Ед. измерения:

шт

Семейство:

MC05006

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Пуск и защита двигателей (PKZ, PKM0, MSC…)

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Размеры
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Ассортимент	Дополнительное оснащение
Принадлежности	Расцепители минимального напряжения
Управляющее напряжение	380 V 50 Hz
Тип напряжения	Стандартное напряжение
Работает от тока	AC
Графические условные обозначения
Техника присоединения	Винтовые клеммы
Применяемое для	Расцепители минимального напряжения PKZ0(4), PKE
Применяемое для	PKZM0PKZM4PKZM0-TPKM0PKZM01PKE
Указания	1 Motorschutzschalter
Указания	Можно установить слева:Защитный выключатель двигателейНельзя совмещать с:Расцепитель рабочих токов A-PKZ0В случае использования с размыкателем цепи может работать в качестве аварийного выключателя в соответствии с EN 60204.
Указания	Возможна установка с левой стороны блока релейной защиты двигателяНе может использоваться с шунтовым размыкателем A-PKZ0В случае использования с размыкателем цепи может работать в качестве АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ в соответствии с IEC/EN 60204

2. Технические характеристики

Общая информация
Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой	1 x (0, 75 - 2, 5)2 x (0, 75 - 2, 5) мм2
Поперечные сечения соединенияОдно- или многожильный	1 x (18 - 14)2 x (18 - 14) AWG
Управляющее напряжение	380 V 50 Hz
Напряжение втягивания/отпускания
Напряжение натяжения	0, 85 - 1, 1 x Uc
Напряжение отпускания	0, 7- 0, 35 x Uc
потребляемая мощность
Перем. ток (AC)мощность трогания [втягивание]	5 VA
Перем. ток (AC)мощность удержания [Удержание]	3 VA

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0.5 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Размеры

Низковольтные промышленные компоненты (EG000017) / Катушка пониженного напряжения (EC001022)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV
Номинальное управляющее напряжение питания Us при AC 50 Гц	380 - 380 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	0 - 0 V
Номинальное управляющее напряжение питания Us при постоянном токе	0 - 0 V
Тип напряжения для приведения в действие	AC
Тип электрического подключения	Screw connection
Количество контактов как нормально разомкнутый контакт
Количество контактов как нормально замкнутый контакт
Количество контактов в качестве переключающего контакта
С задержкой	Нет
Подходит для силового выключателя	Нет
Подходит для выключателя без нагрузки	Нет
Подходит для защитного выключателя двигателя	Да
Подходит для реле перегрузки	Нет

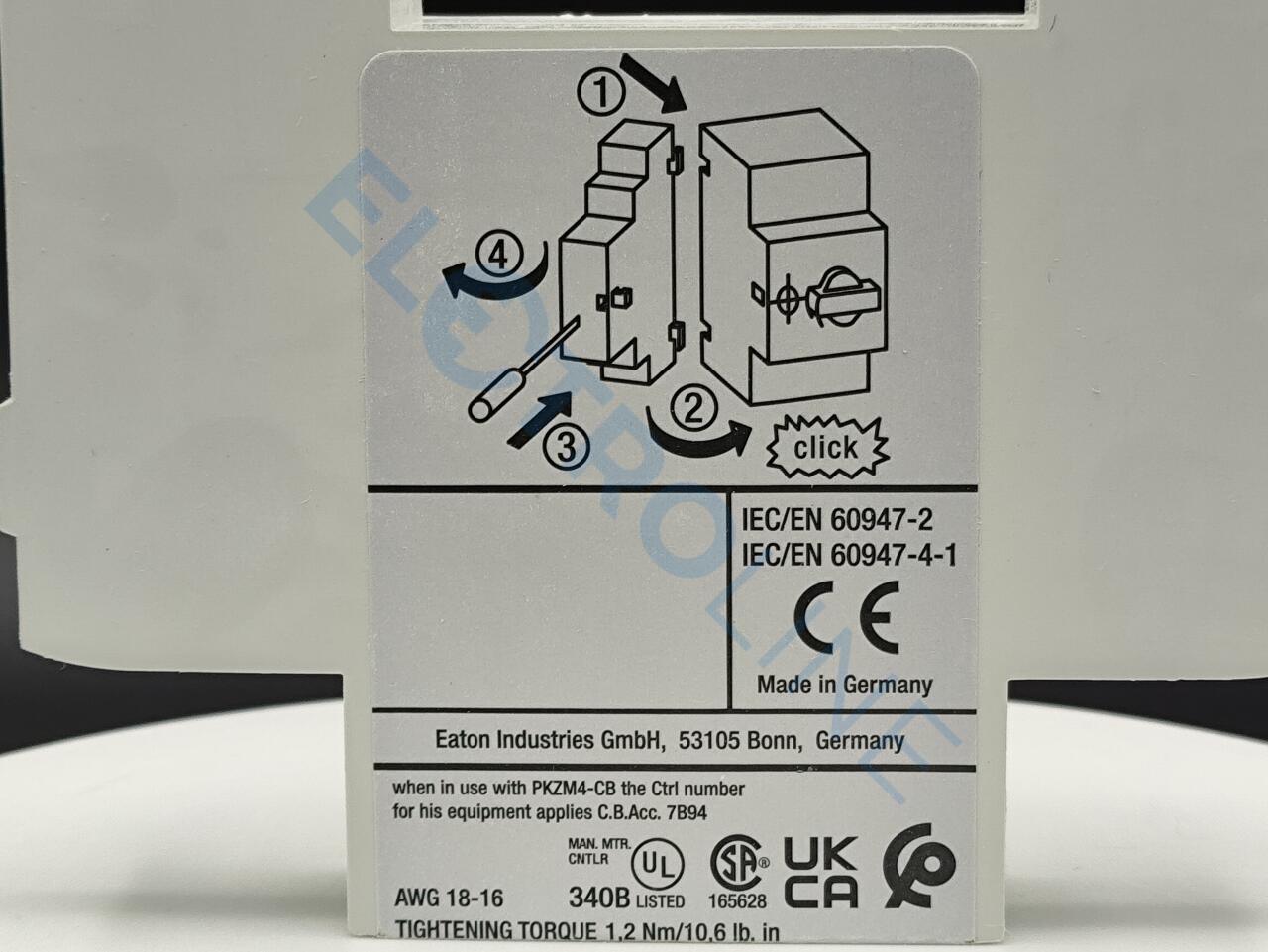

Стандарты на продукцию	UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

Дополнительное оснащение	1: Автоматы защиты двигателей

5. Апробации

Стандарты на продукцию	UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

6. Характеристики


Дополнительное оснащение	1: Автоматы защиты двигателей

7. Размеры

Расцепитель минимального напряжения 380В

Alternate Catalog No. XTPAXUVR380V50H

Технический паспорт - U-PKZ0(380V50HZ)

Артикул	Модель	Продукт	Цена
0000073129	U-PKZ0(24V50HZ)	Расцепитель минимального напряжения 24в	3 499 руб.
0000073132	U-PKZ0(110V50HZ)	Расцепитель минимального напряжения 110в	3 499 руб.
0000073134	U-PKZ0(220V50HZ)	Расцепитель минимального напряжения 220в	3 499 руб.
0000073135	U-PKZ0(230V50HZ)	Расцепитель минимального напряжения 230в	3 093 руб.
0000073136	U-PKZ0(240V50HZ)	Расцепитель минимального напряжения 240в	3 499 руб.
0000073138	U-PKZ0(400V50HZ)	Расцепитель минимального напряжения 400в	3 499 руб.
0000073139	U-PKZ0(415V50HZ)	Расцепитель минимального напряжения 415в	3 499 руб.
0000073143	U-PKZ0(120V60HZ)	Расцепитель минимального напряжения 120в	3 499 руб.
0000073146	U-PKZ0(240V60HZ)	Расцепитель минимального напряжения 240в	3 499 руб.
0000073147	U-PKZ0(480V60HZ)	Расцепитель минимального напряжения 480в	3 499 руб.
0000082161	U-PKZ0(440V60HZ)	Расцепитель минимального напряжения 440в	3 499 руб.
