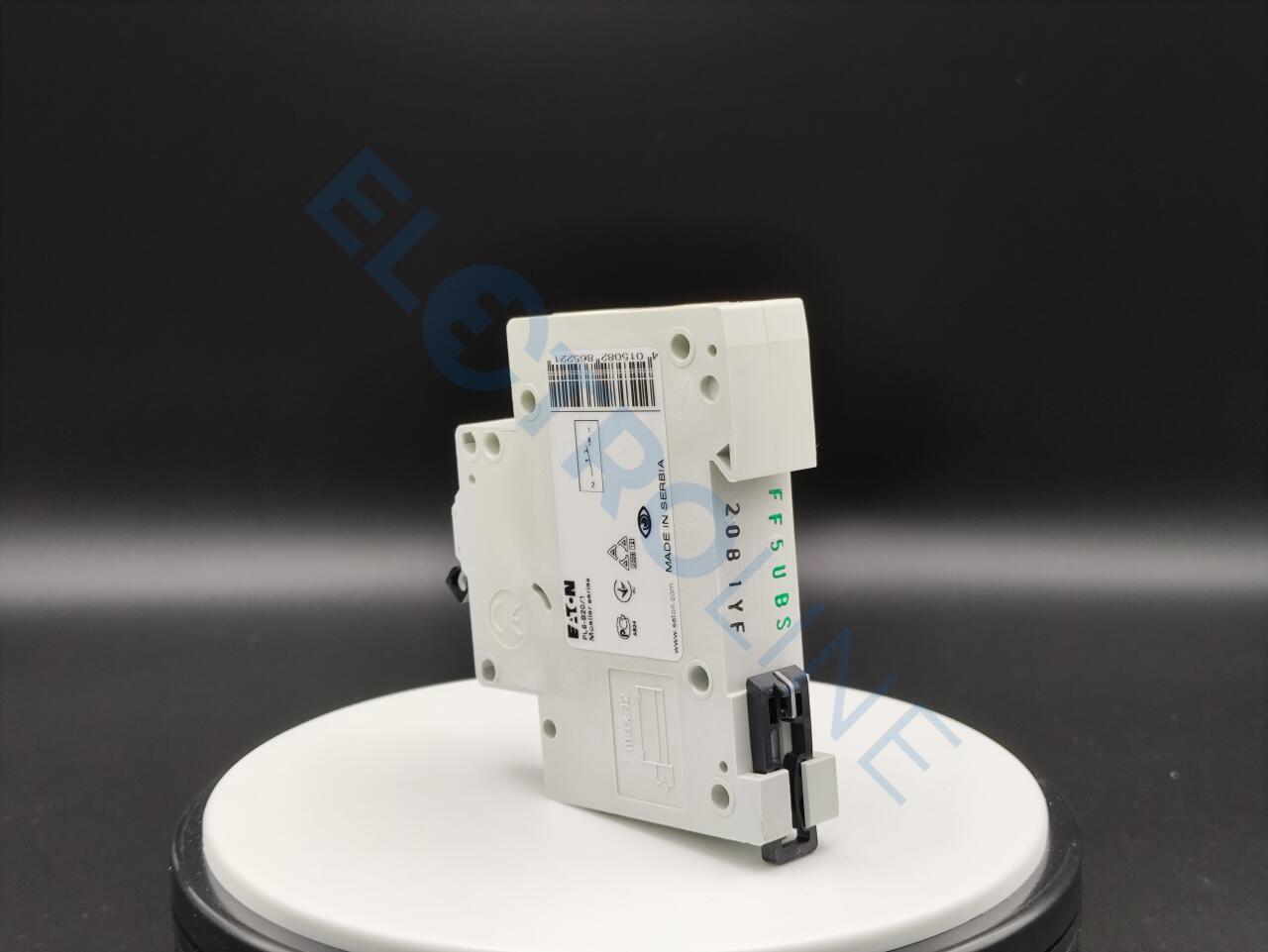

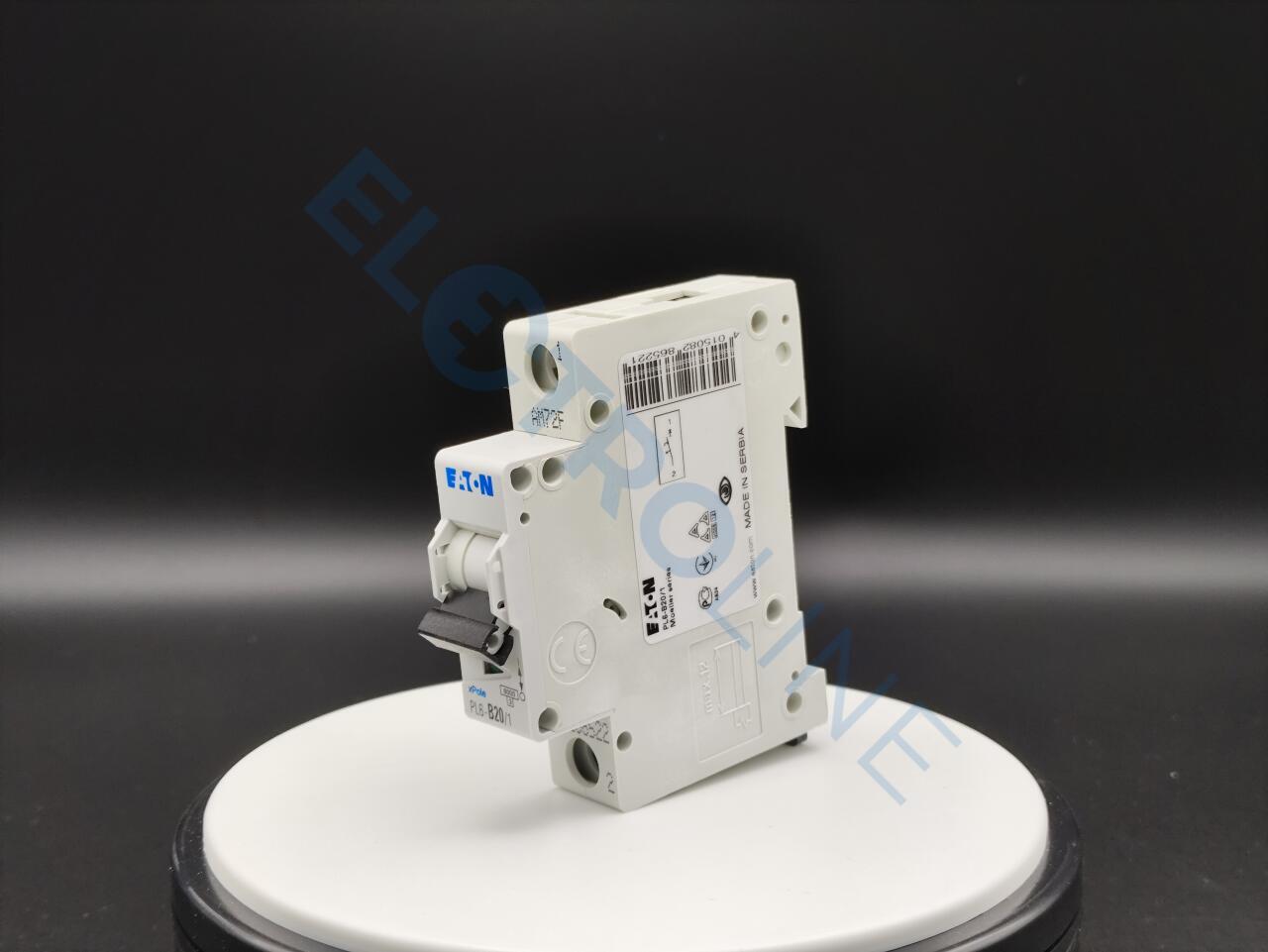

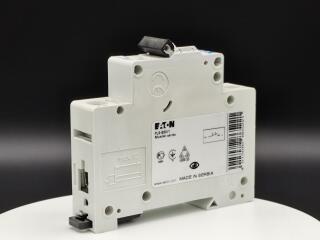

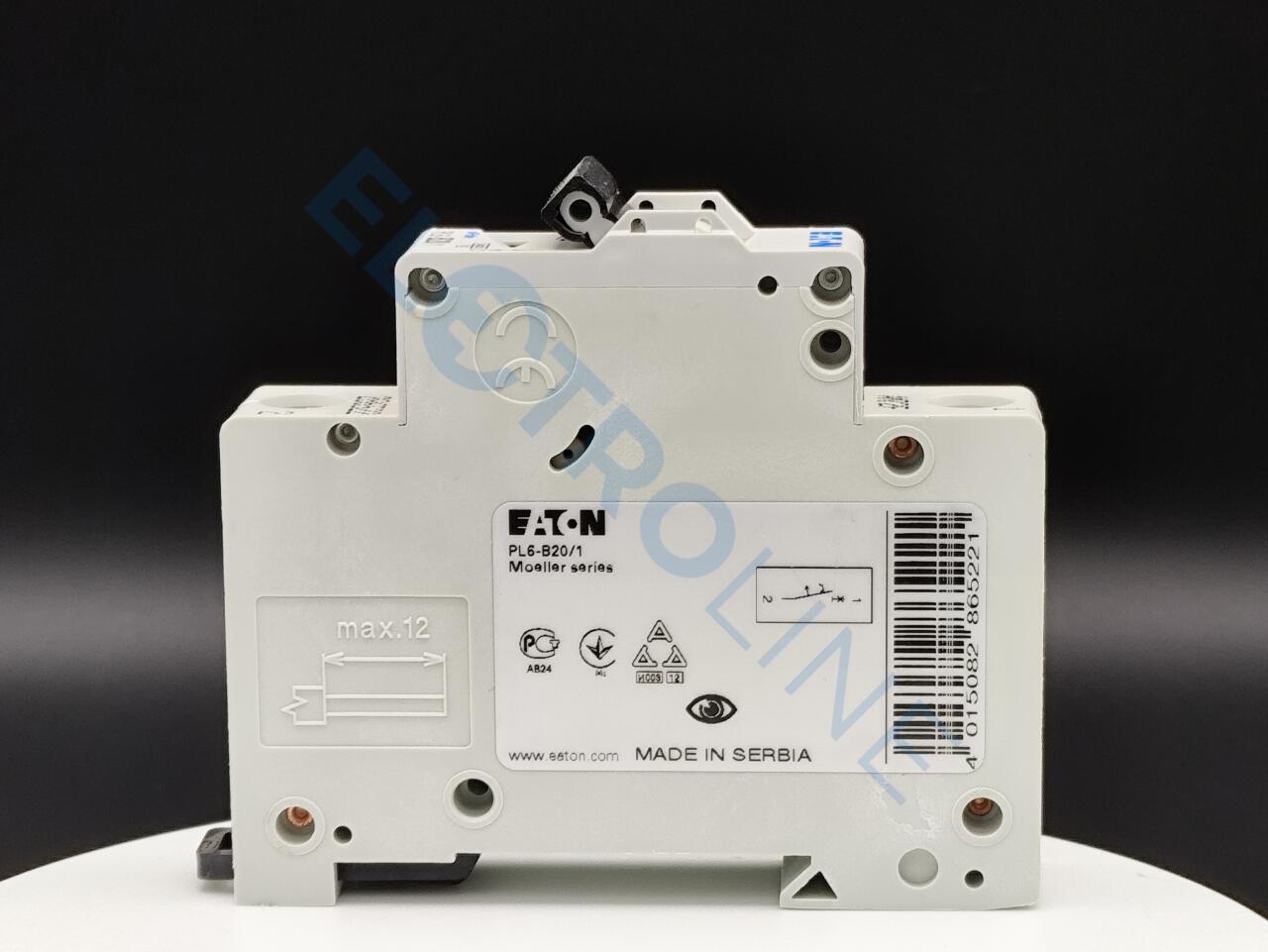

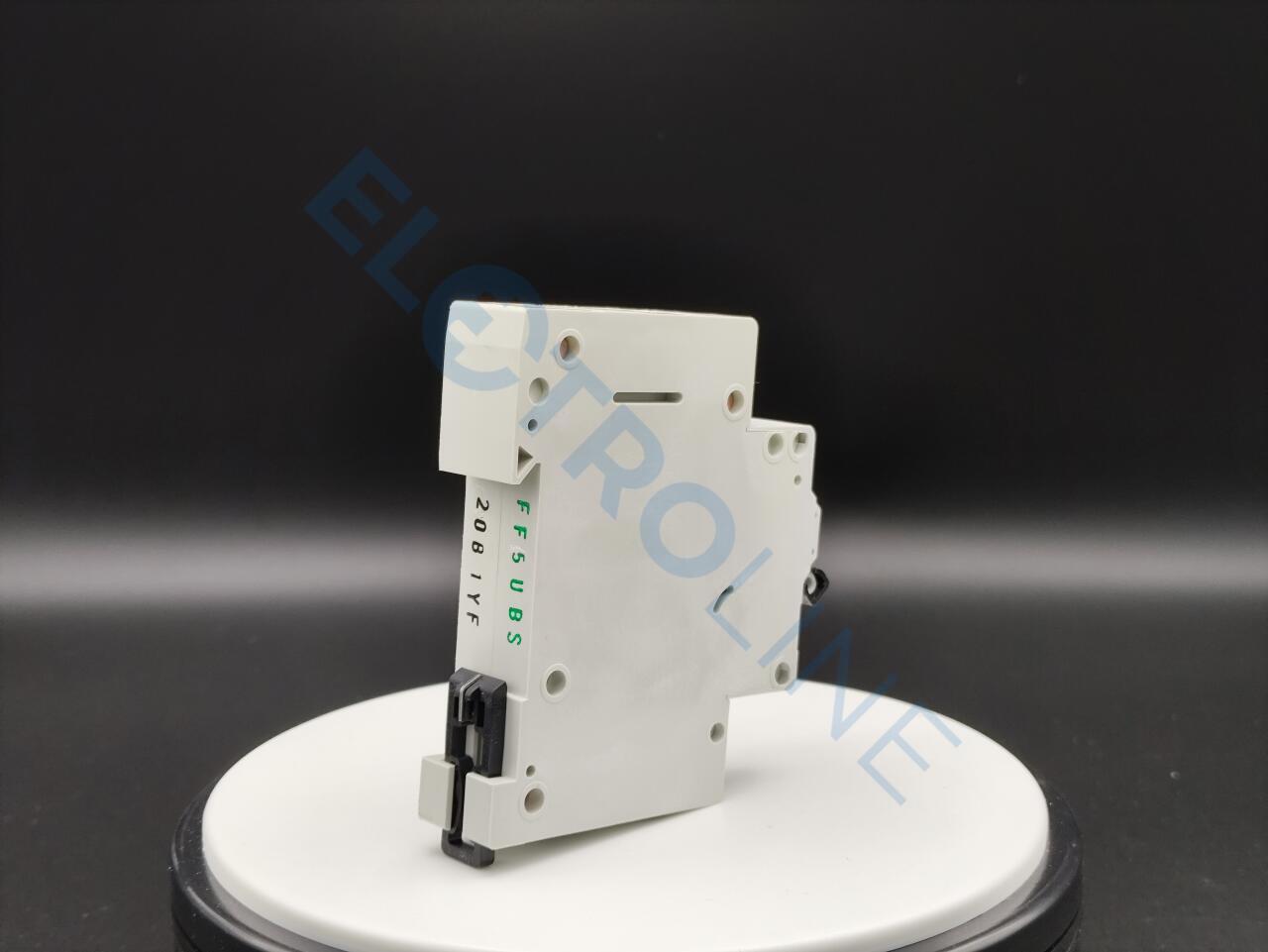

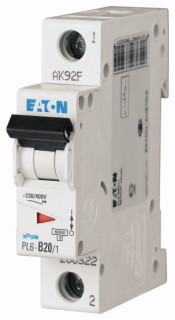

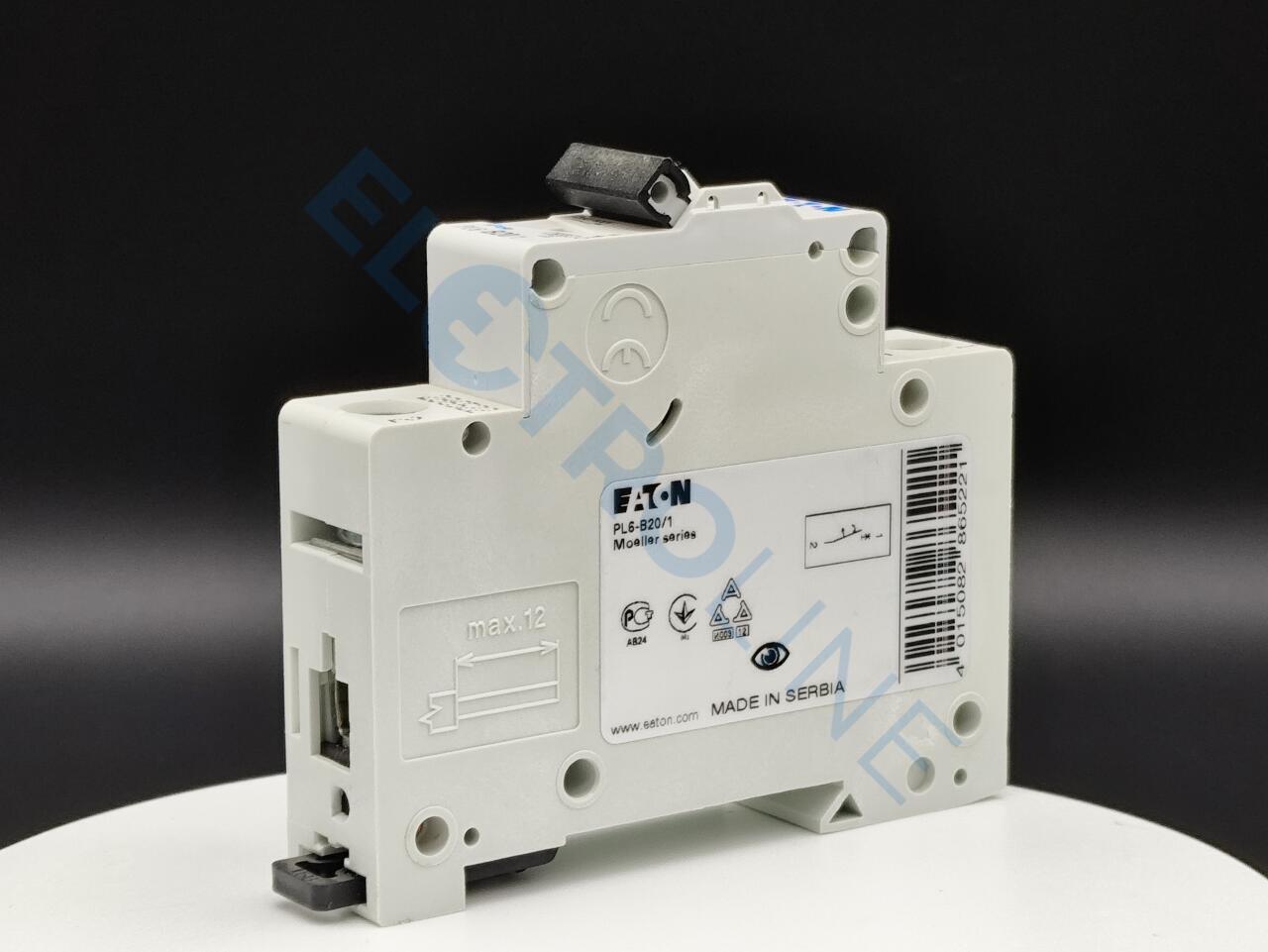

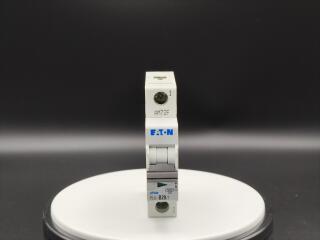

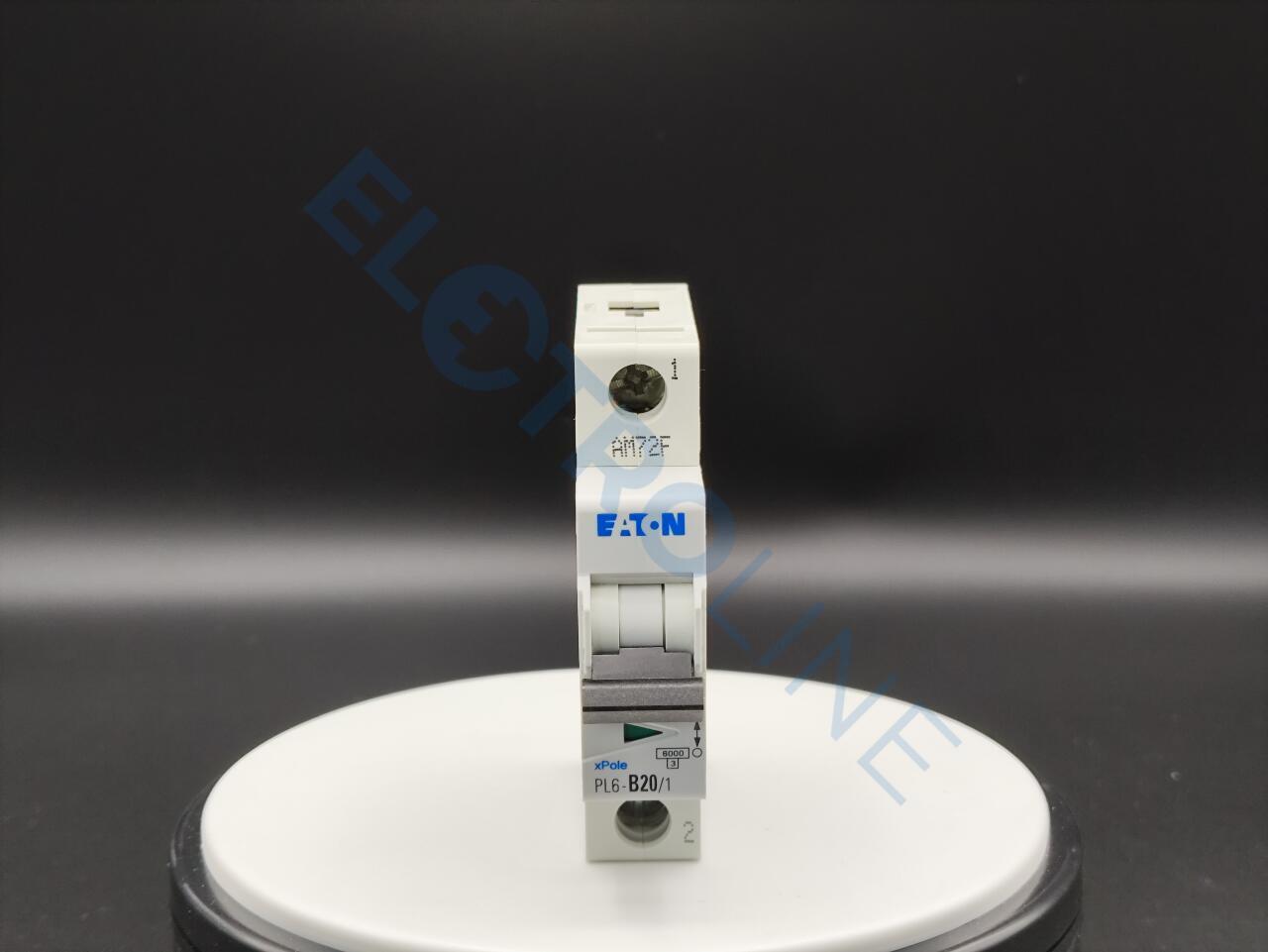

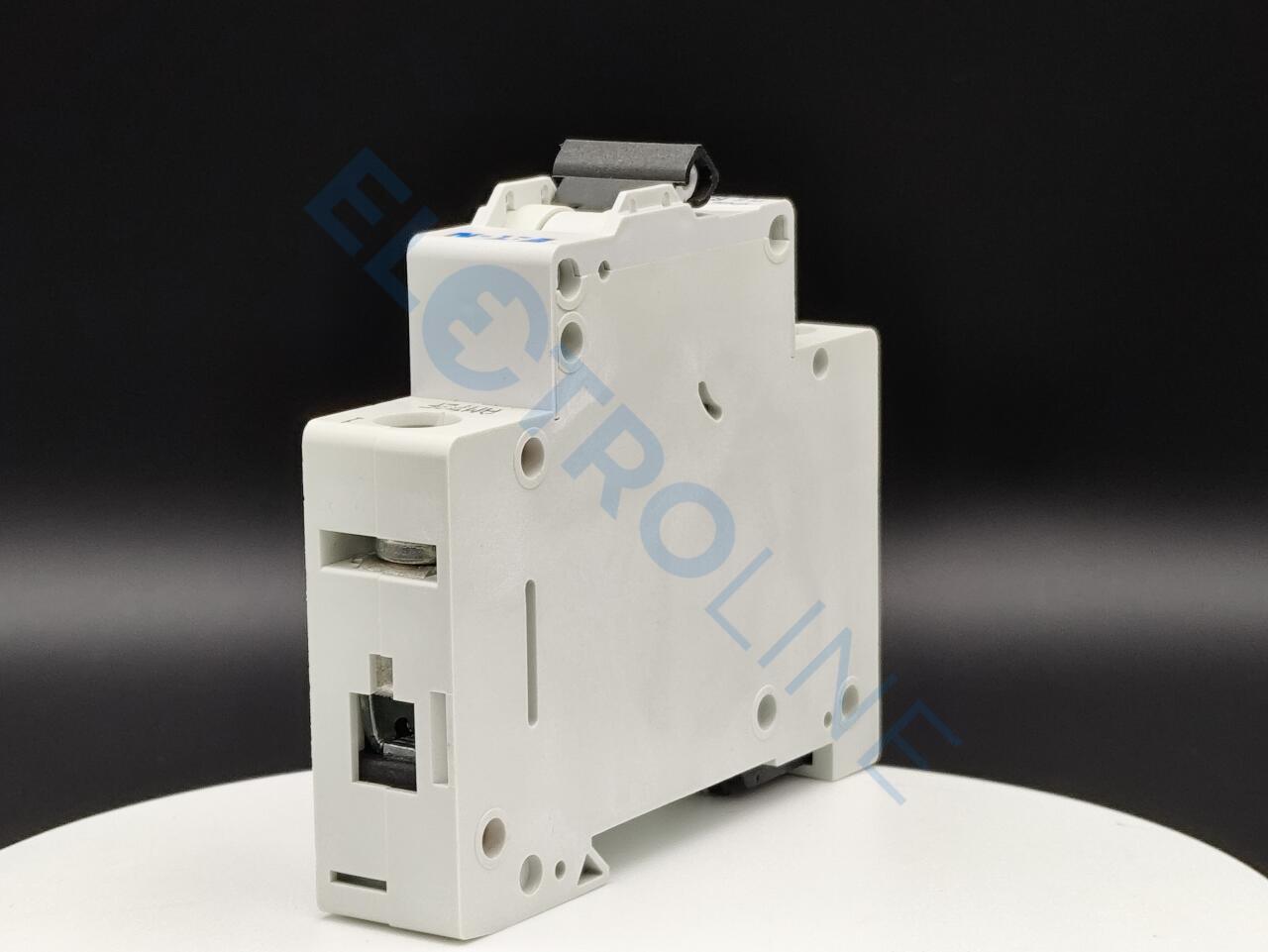

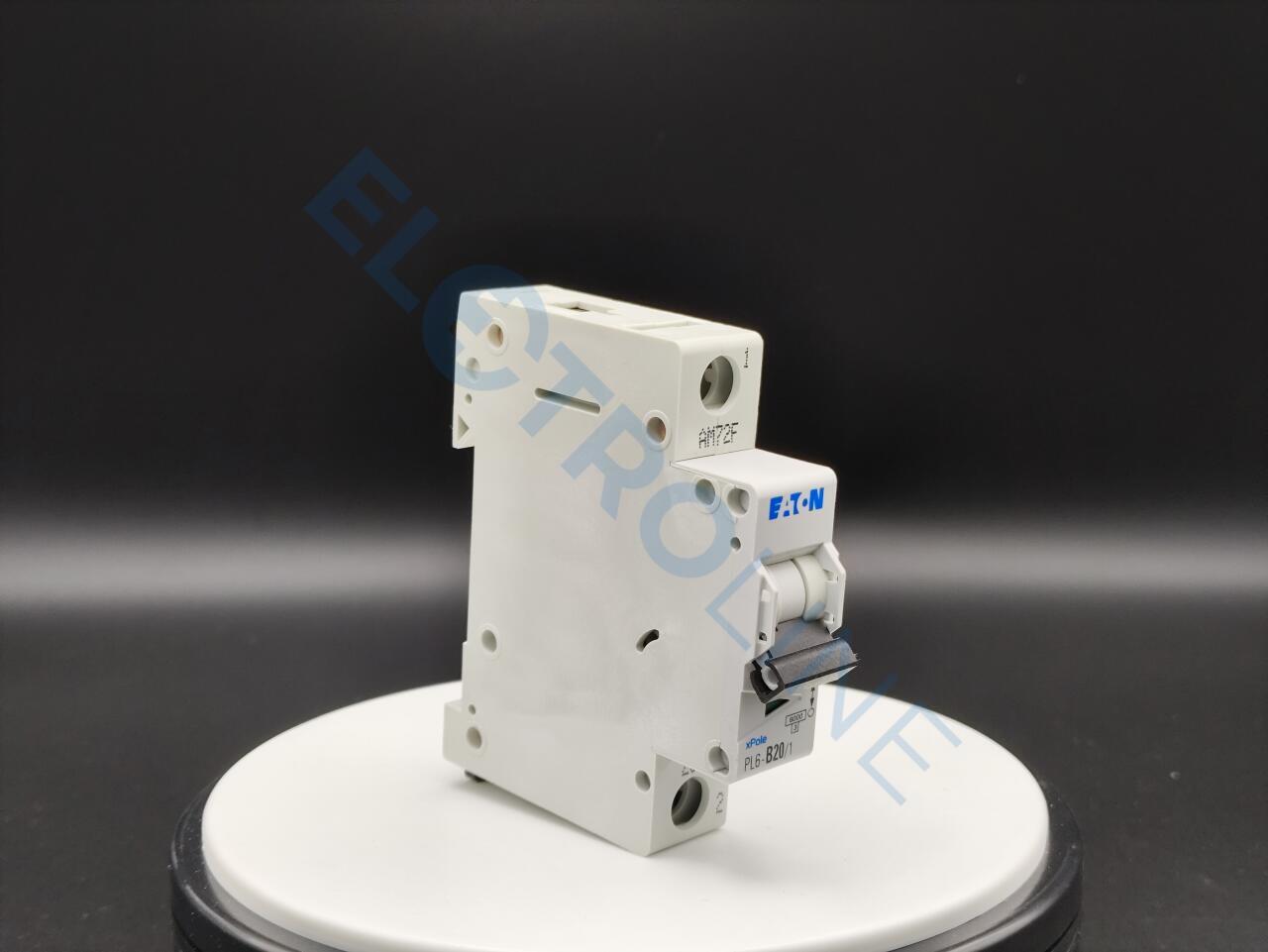

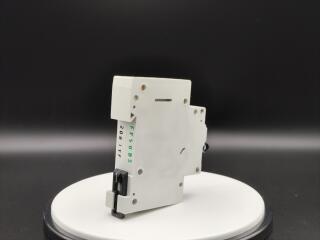

PL6-B20/1 Автоматический выключатель 20А, кривая отключения B, 1 полюс, откл. способность 6 кА

В избранное

PL6-B20/1, 0000286522, Автоматический выключатель 20А, кривая отключения B, 1 полюс, откл. способность 6 кА

Name: PL6-B20/1 - Автоматический выключатель 20А, кривая отключения B, 1 полюс, откл. способность 6 кА
Brand: Eaton
SKU: 0000286522
Price: 701.25 RUB
Availability: InStock

Уточняйте наличие у менеджеров

701.25 руб.

Цена с НДС

В корзину

Основная функция: Линейные защитные автоматы

Полюсы: 1-полюсный

Характеристика срабатывания: B

Расчетный рабочий ток [In]: 20 A

Ассортимент: PL6

Наличие:

8 шт. - на нашем складе

Бренд:

Eaton

Модель:

PL6-B20/1

Артикул:

0000286522

Вес (кг):

0.12

Объем (дм3):

0.11

Ед. измерения:

шт

Семейство:

MOD01002

Нахождение в официальном каталоге Eaton:Инсталляционные приборы/Автоматические выключатели PL6 (6 кА)

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0

1. Программа поставок

Основная функция	Линейные защитные автоматы
Полюсы	1-полюсный
Характеристика срабатывания	B
Применение	Коммутационные устройства для жилых и специальных зданий
Расчетный рабочий ток [In]	20 A
Номинальная коммутационная способность согласно стандарту IEC/EN 60898-1 [Icn]	6 кА
Ассортимент	PL6

2. Технические характеристики

Электрический
Номинальная коммутационная способность согласно стандарту IEC/EN 60898-1 [Icn]	6 кА

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	20 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	3.2 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+75 °C
	линейно на каждый +1°C ведет к 0, 5% уменьшения допустимой токовой нагрузки
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Автоматические выключатели и предохранители (EG000020) / Миниатюрный автоматический выключатель (MCB) (EC000042)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Линейные защитные автоматы, предохранители / Линейные защитные автоматы (ecl@ss10.0.1-27-14-19-01 [AAB905014])
Характеристика выпуска	B
Количество полюсов (всего)	1
Количество защищаемых полюсов	1
Номинальный ток	20 A
Номинальное напряжение	230 V
Номинальное напряжение изоляции [Ui]	440 V
Номинальное импульсное выдерживаемое напряжение Uimp	4 kV
Номинальная отключающая способность при коротком замыкании Icn EN 60898 при 230 В	6 kA
Номинальная отключающая способность при коротком замыкании Icn EN 60898 при 400 В	6 kA
Номинальная отключающая способность при коротком замыкании Icu IEC 60947-2 при 230 В	0 kA
Номинальная отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В	0 kA
Тип напряжения	AC
Частота	50 - 60 Hz
Текущий лимитирующий класс	3
Подходит для скрытого монтажа	Нет
Одновременное переключение N-нейтрального	Нет
Категория перенапряжения	3
Степень загрязнения	2
Возможно дополнительное оборудование	Да
Ширина в количестве модульных расстояний	1
Встроенная глубина	70.5 mm
Степень защиты (IP)	IP20
Температура окружающей среды во время работы	-25 - 55 °C
Подключаемый проводник поперечного сечения многопроволочный	1 - 25 mm²
Сечение подключаемого проводника с твердым сердечником	1 - 25 mm²

Автоматический выключатель 20А, кривая отключения B, 1 полюс, откл. способность 6 кА

Линейный защитный автомат PL6, 1-полюсный, Характеристика срабатывания: B, Расчетный рабочий ток In: 20 A, Rated switching capacity according to IEC/EN 60898-1: 6 kA, Коммутационные устройства для жилых и специальных зданий
