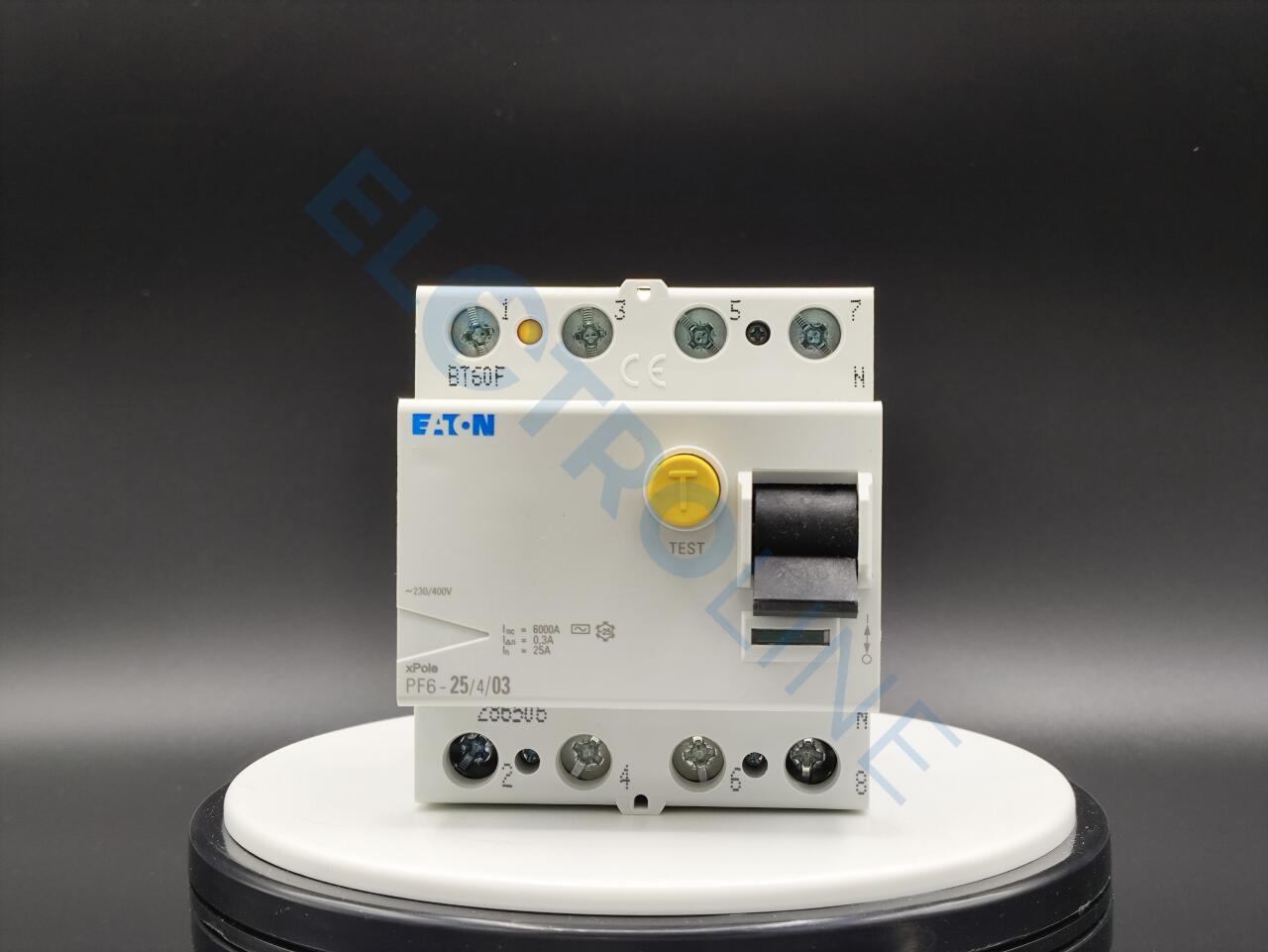

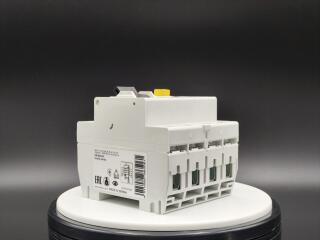

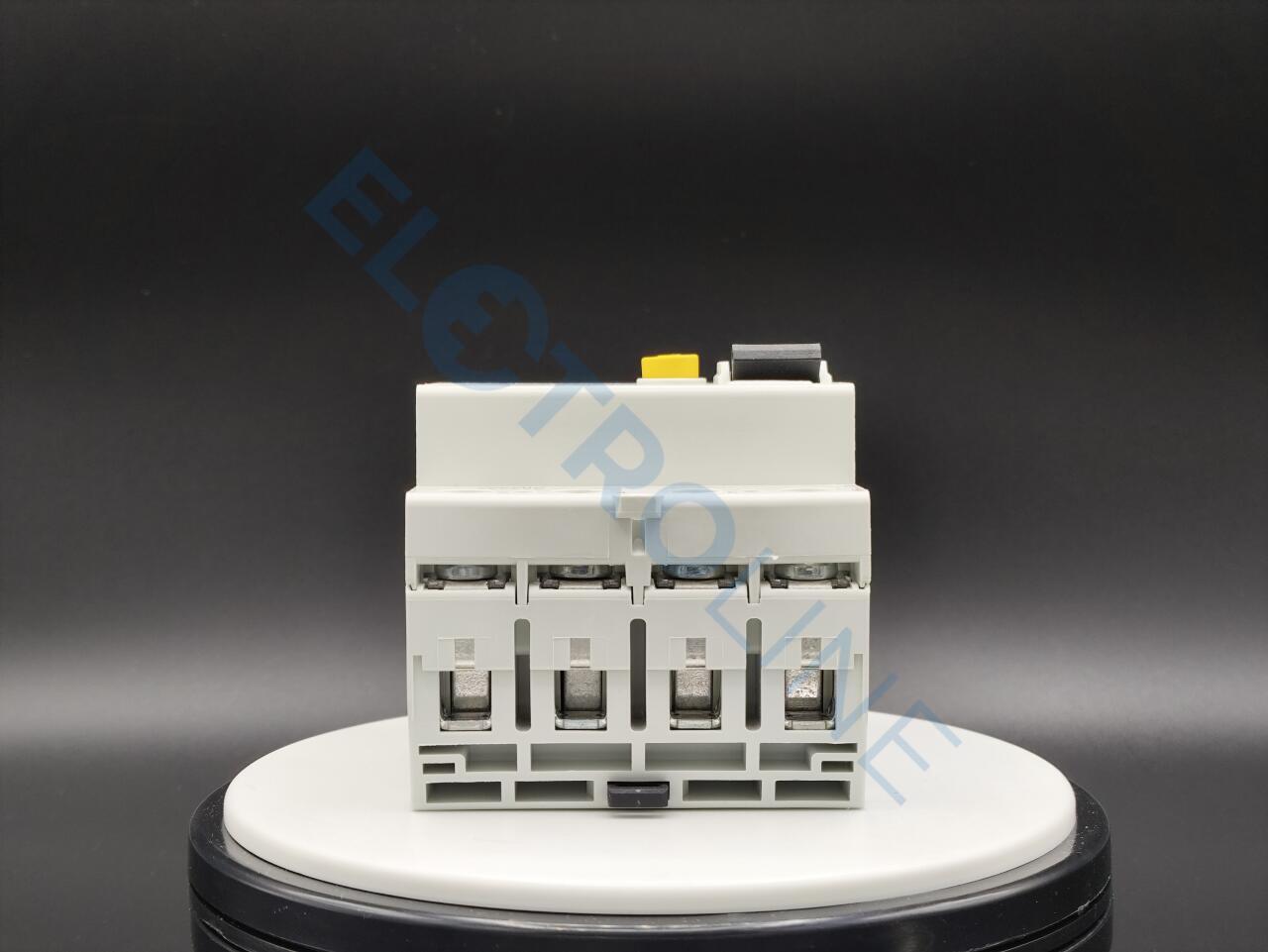

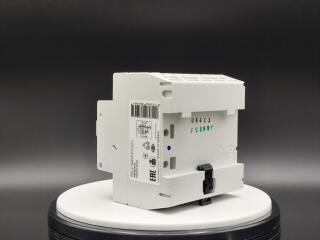

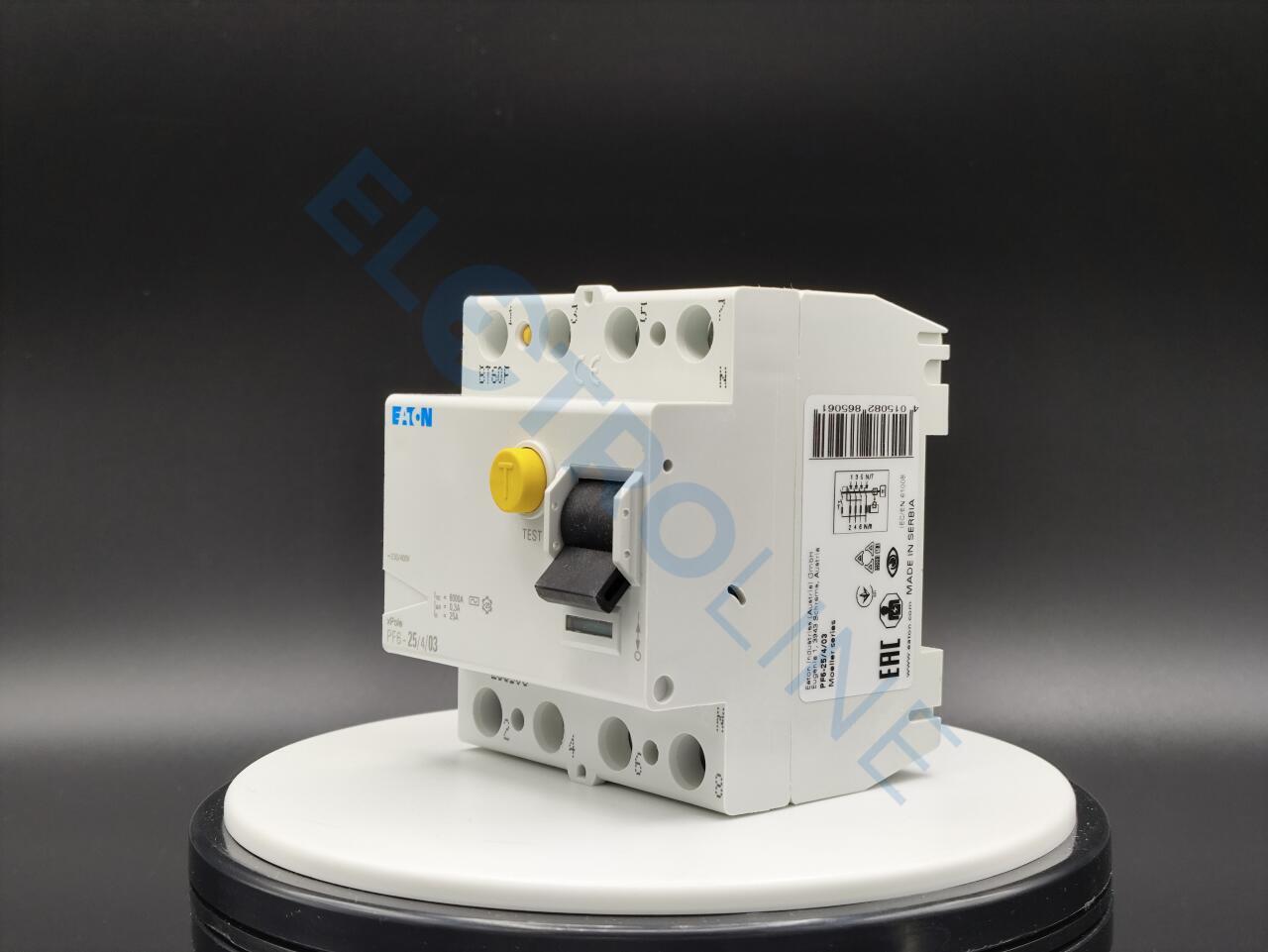

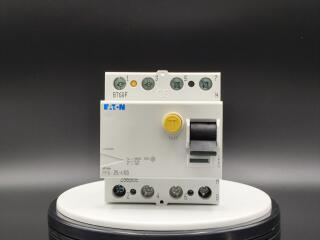

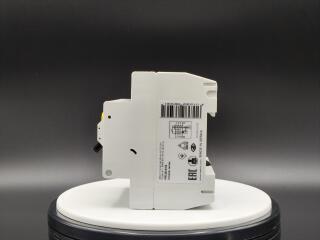

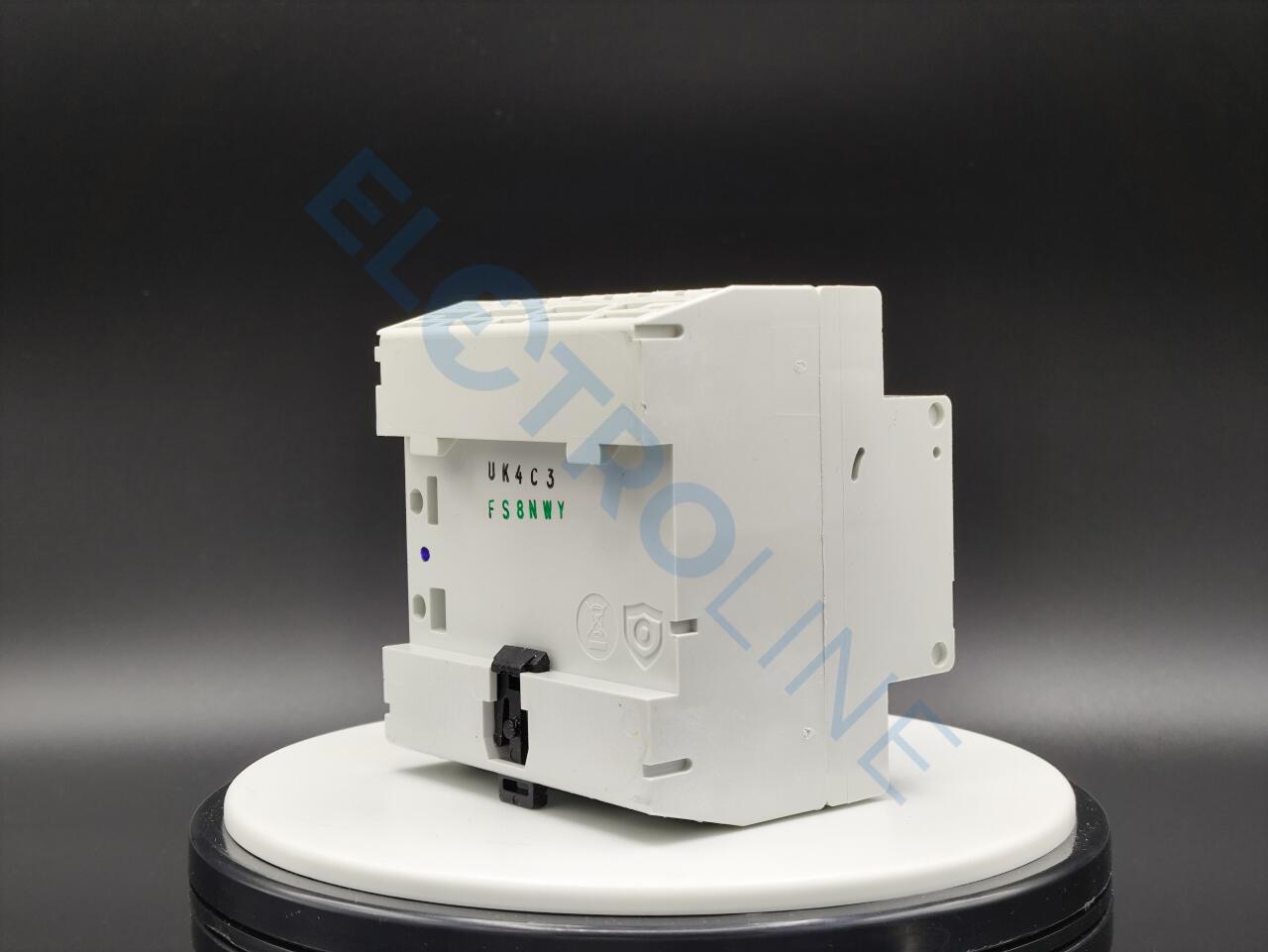

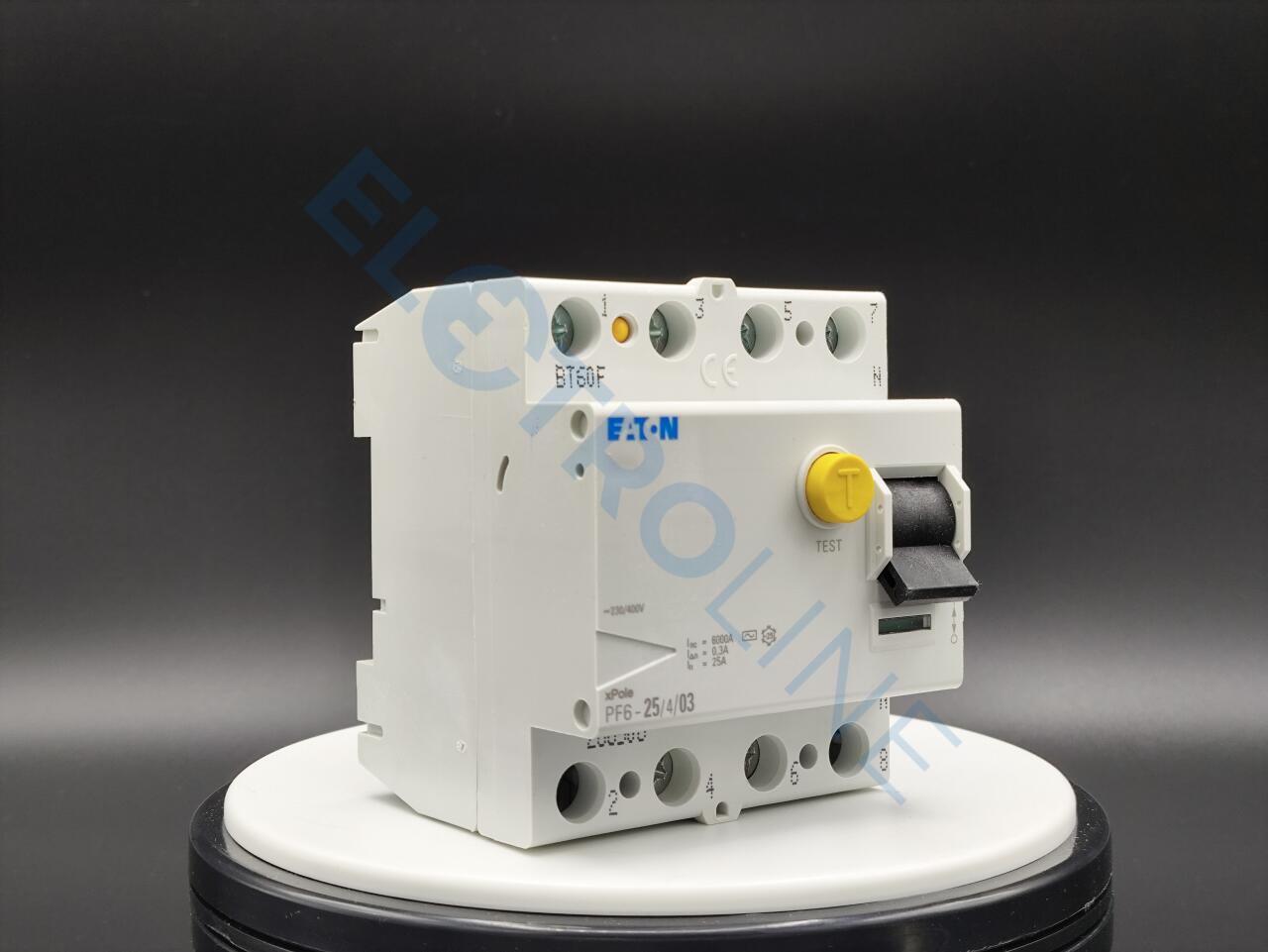

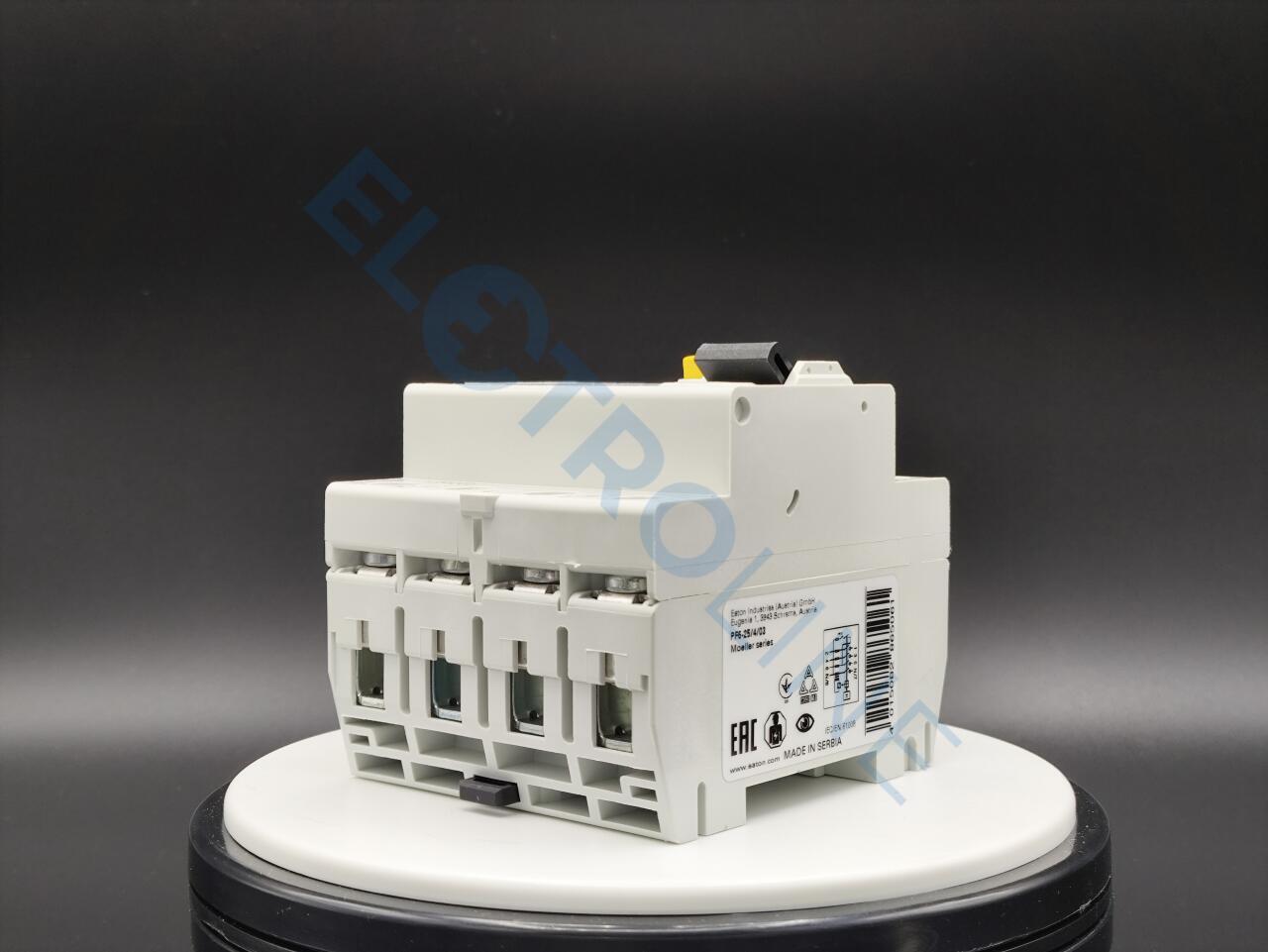

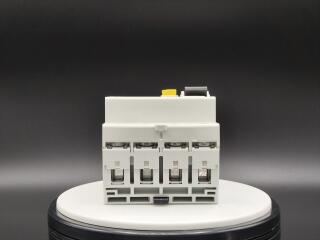

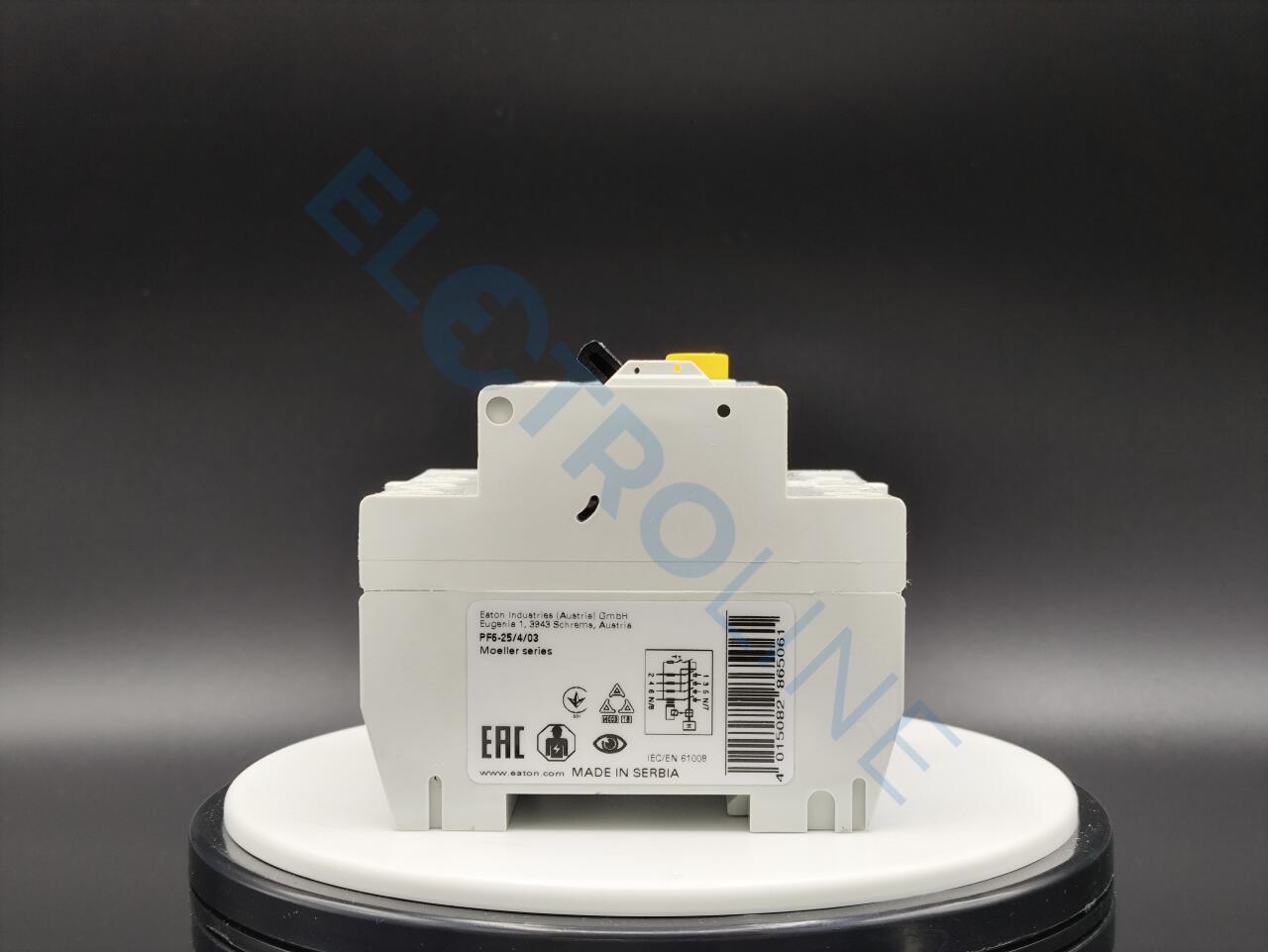

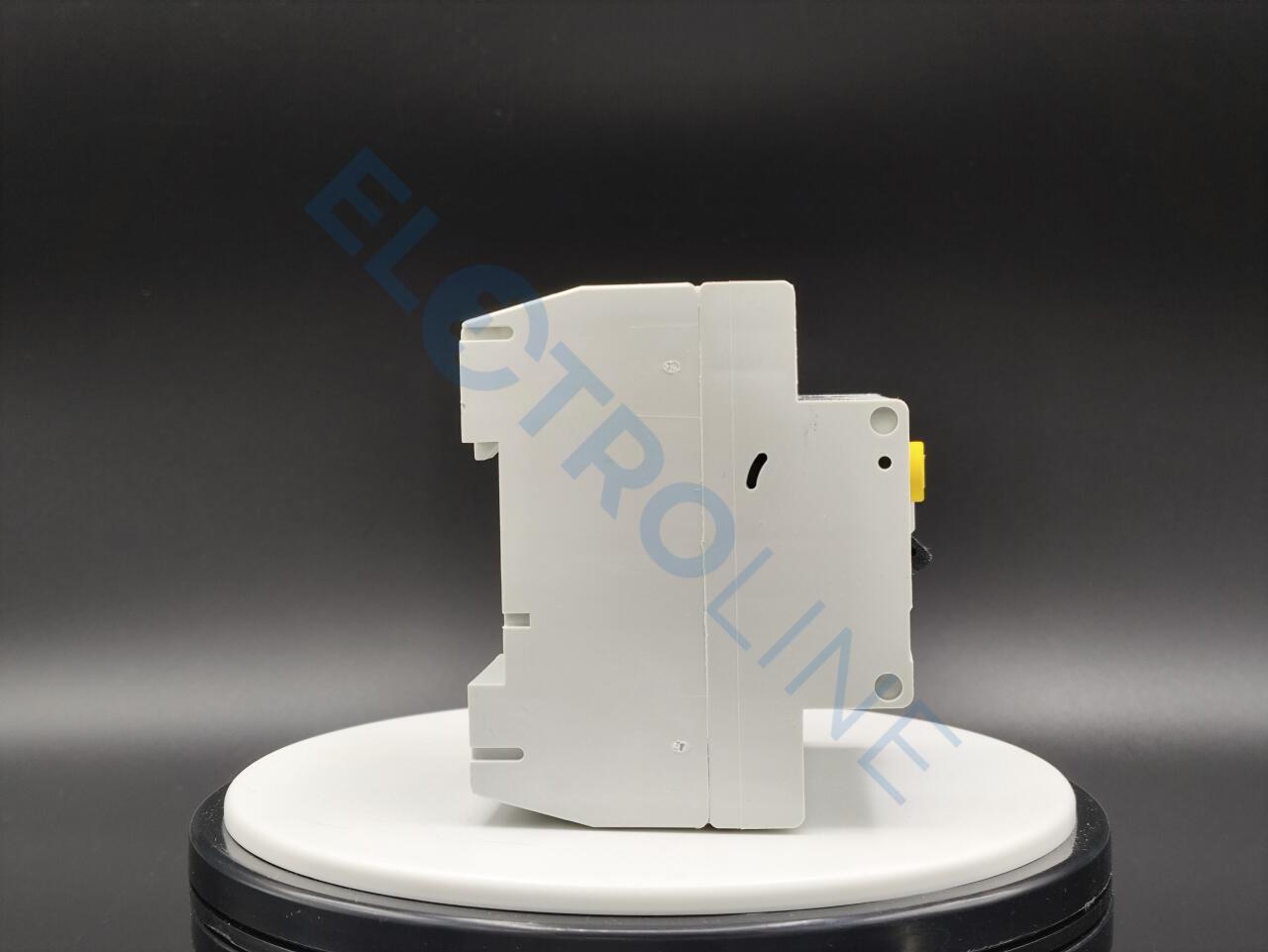

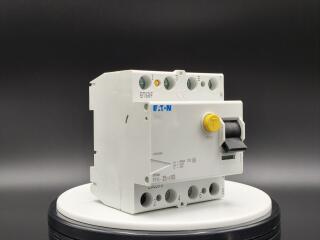

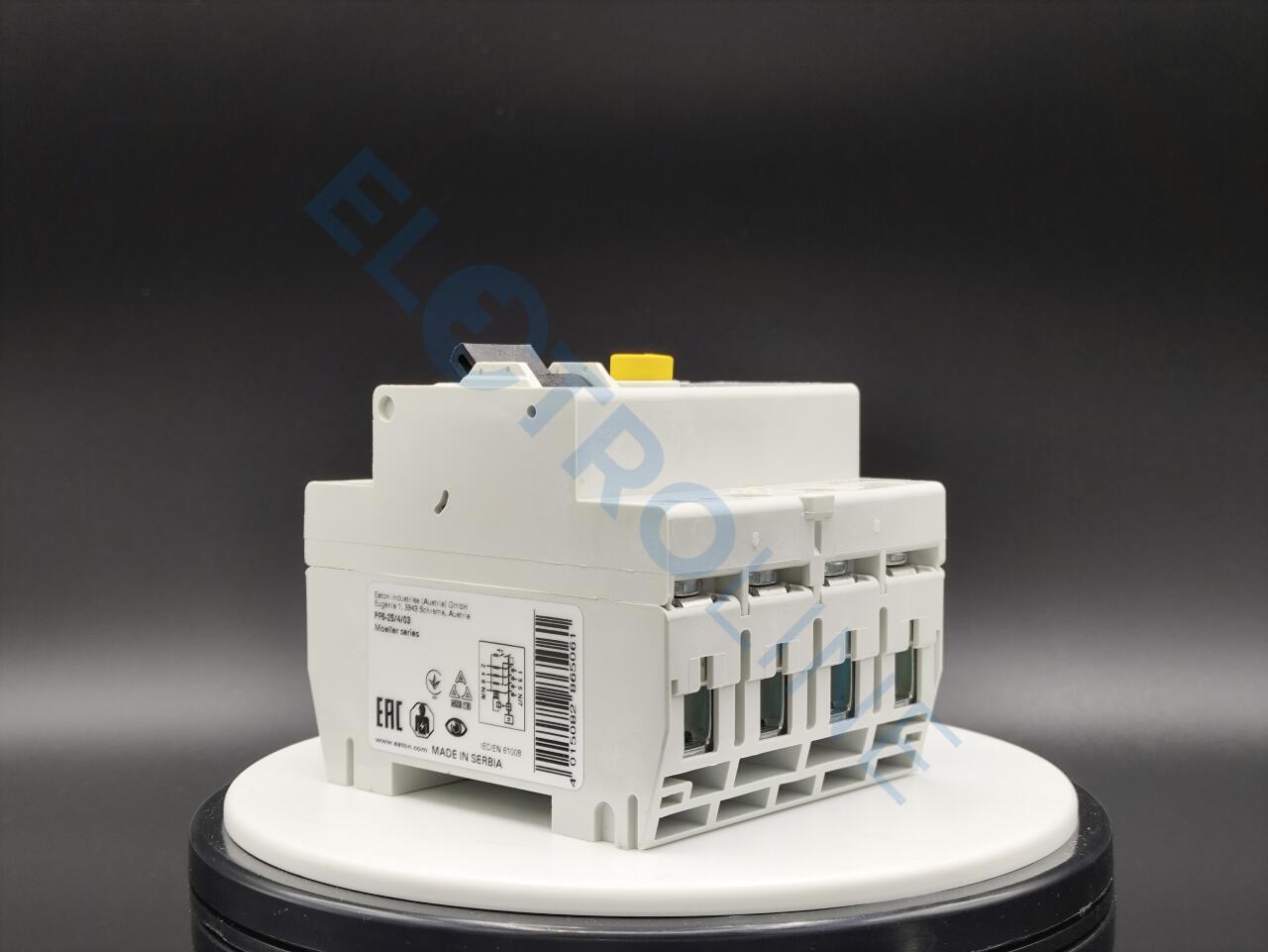

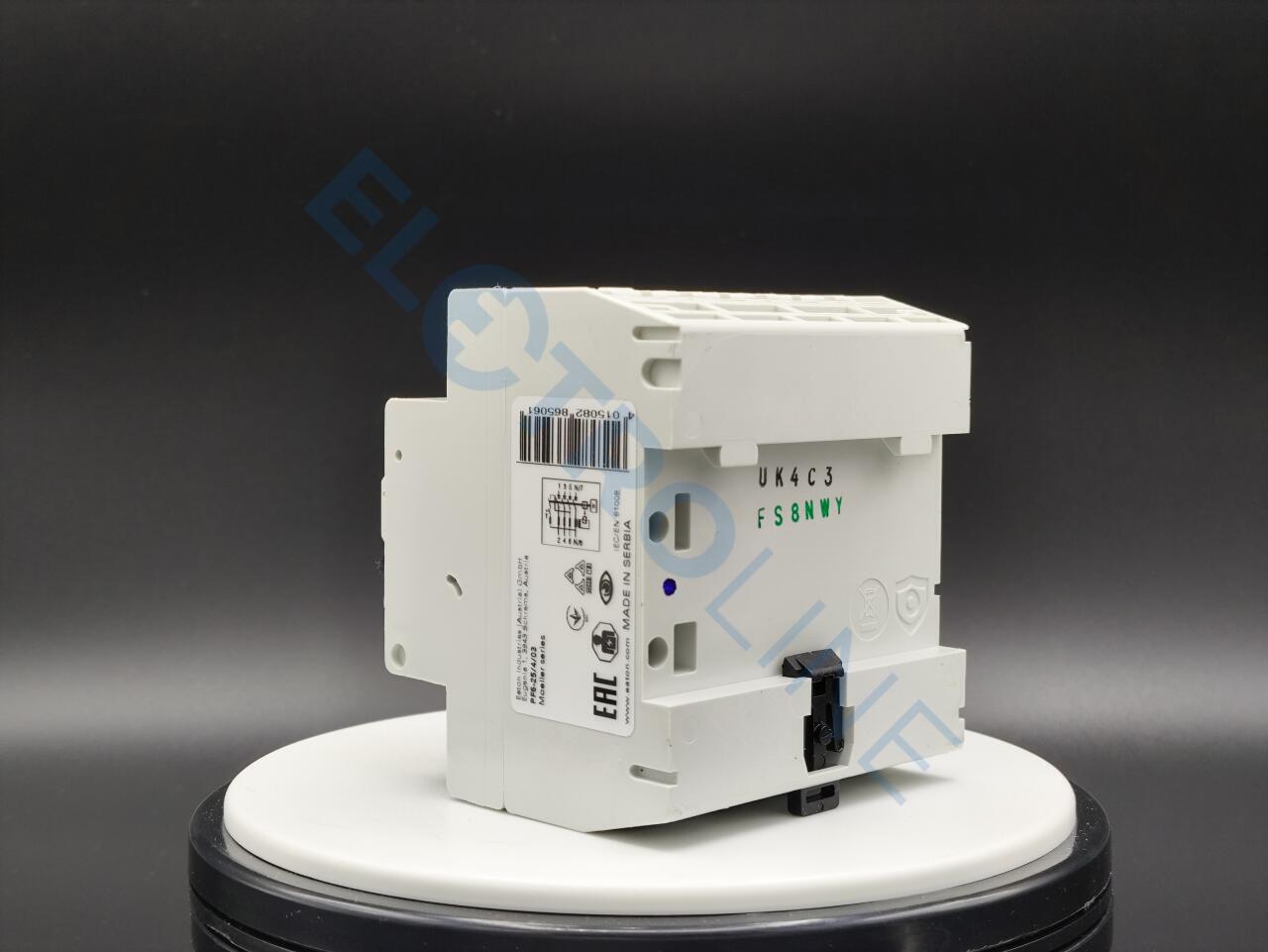

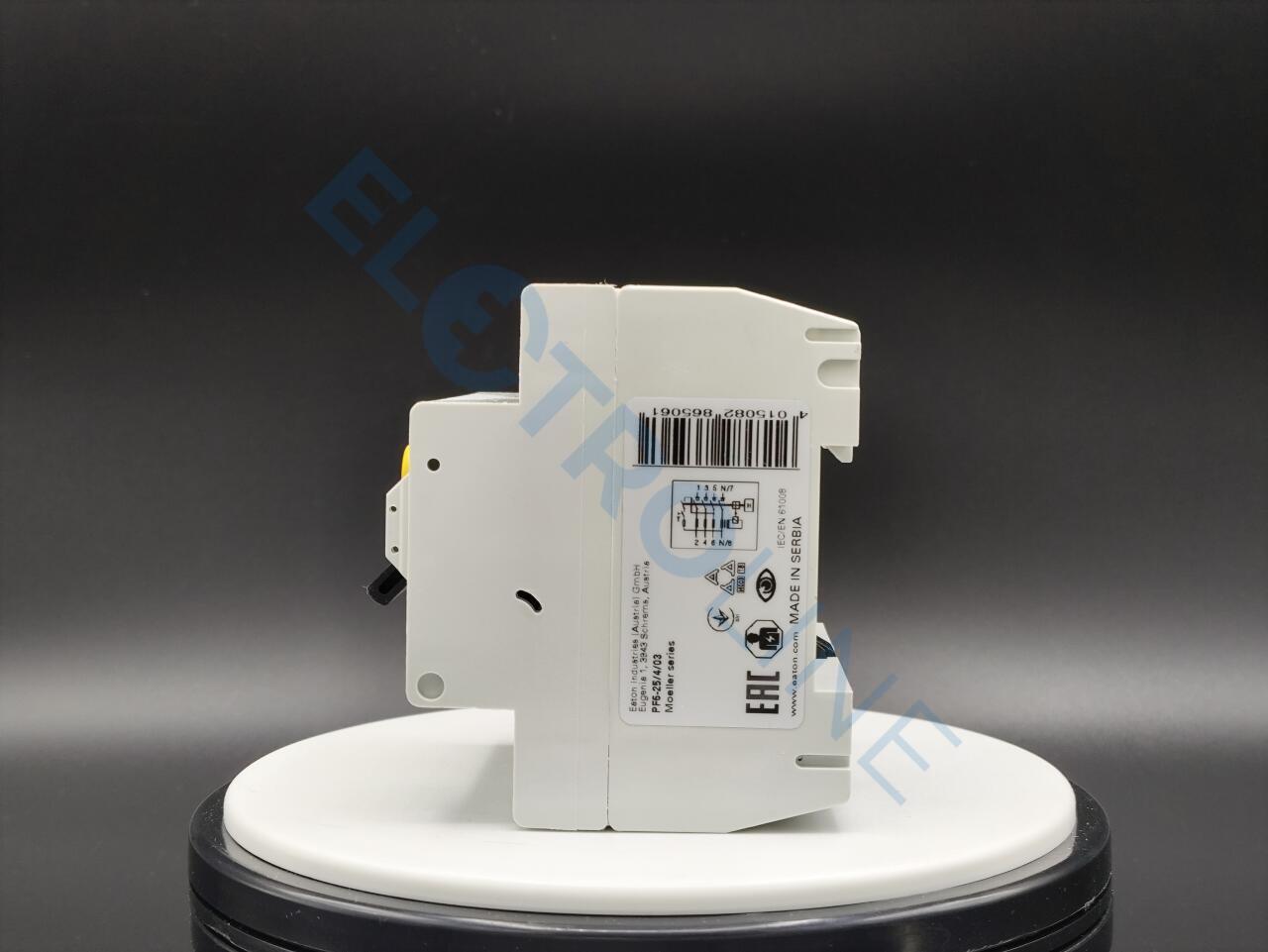

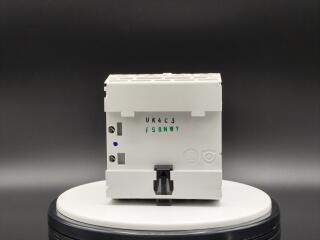

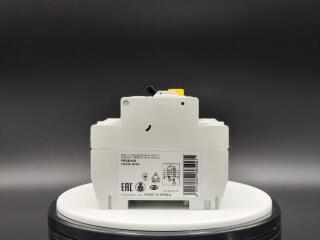

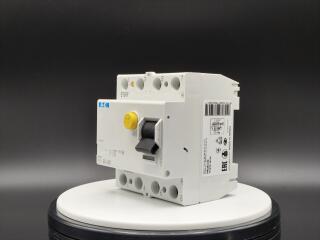

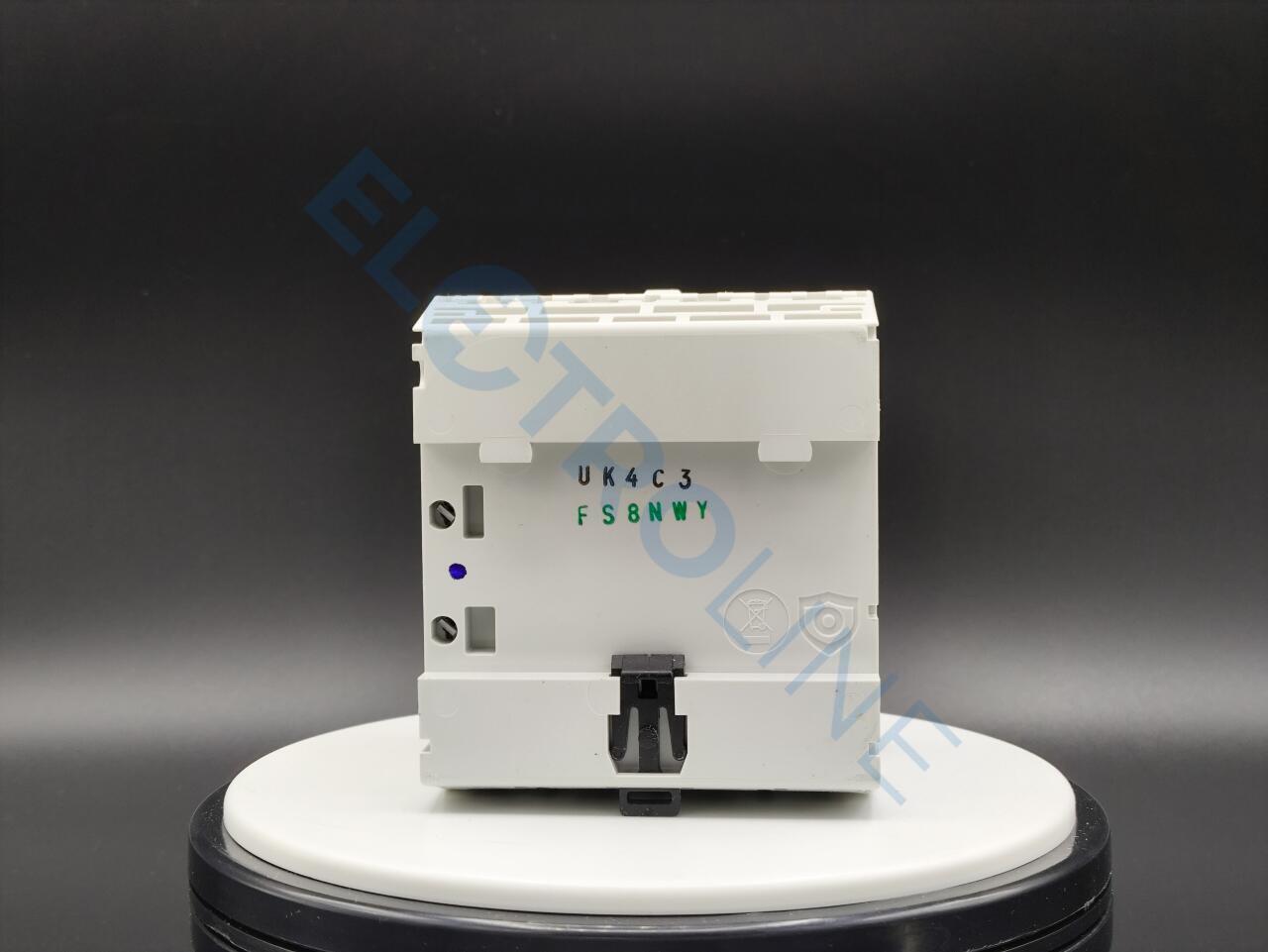

PF6-25/4/03 Устр-во защитного отключения 25/0,3А (АС), 4 полюса, устойчивость к импульсному току 250А, устойчивость к КЗ 6 кА

В избранное

PF6-25/4/03, 0000286506, Устр-во защитного отключения 25/0,3А (АС), 4 полюса, устойчивость к импульсному току 250А, устойчивость к КЗ 6 кА

Name: PF6-25/4/03 - Устр-во защитного отключения 25/0,3А (АС), 4 полюса, устойчивость к импульсному току 250А, устойчивость к КЗ 6 кА
Brand: Eaton
SKU: 0000286506
Price: 7225 RUB
Availability: InStock

Уточняйте наличие у менеджеров

7 225.00 руб.

Цена с НДС

В корзину

Основная функция: Устройства защиты от аварийного тока

Полюсы: 4-полюсн.

Расчетный рабочий ток [In]: 25 A

Ассортимент: PF6

Наличие:

9 шт. - на нашем складе

Бренд:

Eaton

Модель:

PF6-25/4/03

Артикул:

0000286506

Вес (кг):

0.32

Объем (дм3):

0.4

Ед. измерения:

шт

Семейство:

MOD01002

Нахождение в официальном каталоге Eaton:Инсталляционные приборы/Устройства защитного отключения PF6

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0

1. Программа поставок

Основная функция	Устройства защиты от аварийного тока
Полюсы	4-полюсн.
Применение	Устройство защиты от тока утечки для индивидуального и коммерческого применения
Расчетный рабочий ток [In]	25 A
Расчетная устойчивость при коротких замыканиях [Icn]	6 кА
Расчетный ток утечки [IΔN]	0, 3 A
Тип	Тип AC
Срабатывание	без задержки s…
Ассортимент	PF6
Чувствительность	чувствительность к переменному току
Стойкость к импульсному току	условно устойчив к импульсному току 250 A

2. Технические характеристики

Электрический
Стандарты и предписания	Стандарт IEC/EN 61008
Номинальное напряжение [Ue] [Ue]Номинальное напряжение [Ue]	230/400 В перем. тока
Номинальная частота [f]	50 Гц
Предельные значения рабочего напряжения Испытательная схема	184 - 440 В пер. тока
Чувствительность	чувствительность к переменному току
Номинальные выдерживаемые напряжения изоляции [Ui]	440 В
Номинальная устойчивость к импульсу [Uimp]	4 кВ
Расчетная устойчивость при коротких замыканиях [Icn]	6 кА
Номинальная производительность и отключающая способность / Номинальная остаточная производительность и отключающая способность [Im / IΔm]	500 A
Срок службыэлектрический [Переключения]	≧ 4000
Срок службымеханический [Переключения]	≧ 20000
Ссылки
Вспомогательный переключатель для последующей установки	Z-HK 248432
Контакт сигнала на отключение для последующей установки	Z-NHK 248434
Дистанционное управление и автоматическое коммутационное устройство	Z-FW/LP 248296
Компактный корпус	KLV-TC-4 276241
Блокировка переключения	IS/SPE-1TE 101911
Герметичная крышка	Z-RC/AK-4TE 101062
Механический
Монтажный размер колпачков	45 мм
Размер цоколя устройства	80 мм
Монтажная ширина	70 (4 установочных мест) мм
Монтаж	Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715
Класс защиты	IP40, IP54 (с влагонепроницаемым корпусом)
Клеммы вверху и внизу	Винтовые/хомутовые зажимы
Защита клемм	BGV A3, ÖVE-EN 6
Поперечное сечение клеммодножильный	1, 5 - 35 мм2
Поперечное сечение клемммногожильный	2 x 16 мм2
Толщина материала сборной шины	0.8 - 2 мм
Допустимая температура хранения и транспортировки	-35 - +60 °C
Стойкость к климатическим воздействиям	25–55 °C и относительная влажность 90–95% согласно IEC 60068-2
Толщина материала сборной шиныТолщина материала	0.8 - 2 мм

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	25 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	2.8 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
	Начиная с 40°C макс. допустимый ток длительной нагрузки уменьшается на 3% на каждый 1°C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Автоматические выключатели и предохранители (EG000020) / Автоматический выключатель остаточного тока (RCCB) (EC000003)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Автоматы защитного отключения тока повреждения / Автоматы защитного отключения тока повреждения (RCCB) (ecl@ss10.0.1-27-14-22-01 [AAB906014])
Количество полюсов	4
Номинальное напряжение	400 V
Номинальный ток	25 A
Номинальный ток повреждения	300 mA
Номинальное напряжение изоляции [Ui]	440 V
Номинальное импульсное выдерживаемое напряжение Uimp	4 kV
Способ крепления	DIN rail
Тип тока утечки	AC
Выборочная защита	Нет
Кратковременное отключение с задержкой	Нет
Отключающая способность при коротком замыкании (Icw)	6 kA
Импульсный ток	0.25 kA
Частота	50 Hz
Возможно дополнительное оборудование	Да
С блокировочным устройством	Да
Степень защиты (IP)	IP20
Ширина в количестве модульных расстояний	4
Встроенная глубина	69.5 mm
Температура окружающей среды во время работы	-25 - 40 °C
Степень загрязнения	2
Подключаемый проводник поперечного сечения многопроволочный	1.5 - 16 mm²
Сечение подключаемого проводника с твердым сердечником	1.5 - 35 mm²

Устр-во защитного отключения 25/0,3А (АС), 4 полюса, устойчивость к импульсному току 250А, устойчивость к КЗ 6 кА

Устройство защиты от аварийного тока PF6, 4-полюсн., Расчетный рабочий ток In: 25 A, Расчетная устойчивость при коротких замыканиях Icn: 6 кА, Расчетный ток утечки IΔN: 0,3 A, Тип AC, чувствительность к переменному току, условно устойчив к импульсному току 250 A, Коммутационные устройства для жилых и специальных зданий

Технический паспорт - PF6-25/4/03

Артикул	Модель	Продукт	Цена
0000286492	PF6-25/2/003	Устр-во защитного отключения 25/0,03а (ас), 2 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	4 518 руб.
0000286493	PF6-25/2/01	Устр-во защитного отключения 25/0,1а (ас), 2 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	7 648 руб.
0000286494	PF6-25/2/03	Устр-во защитного отключения 25/0,3а (ас), 2 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	6 469 руб.
0000286495	PF6-25/2/05	Устр-во защитного отключения 25/0,5а (ас), 2 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	7 471 руб.
0000286504	PF6-25/4/003	Устр-во защитного отключения 25/0,03а (ас), 4 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	6 996 руб.
0000286505	PF6-25/4/01	Устр-во защитного отключения 25/0,1а (ас), 4 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	9 040 руб.
0000286507	PF6-25/4/05	Устр-во защитного отключения 25/0,5а (ас), 4 полюса, устойчивость к импульсному току 250а, устойчивость к кз 6 ка	13 995 руб.
