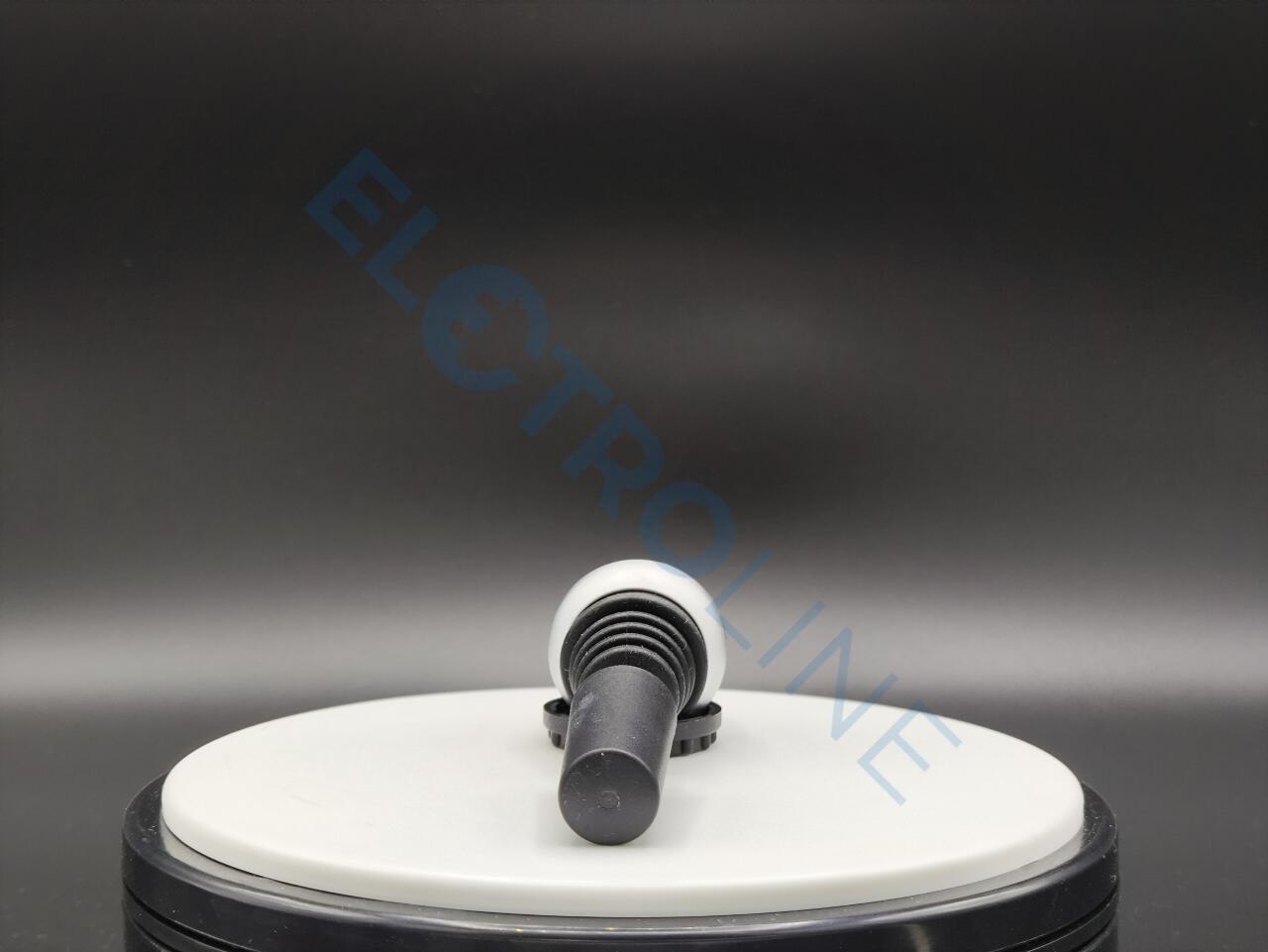

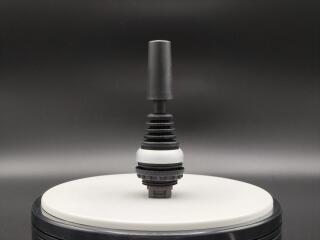

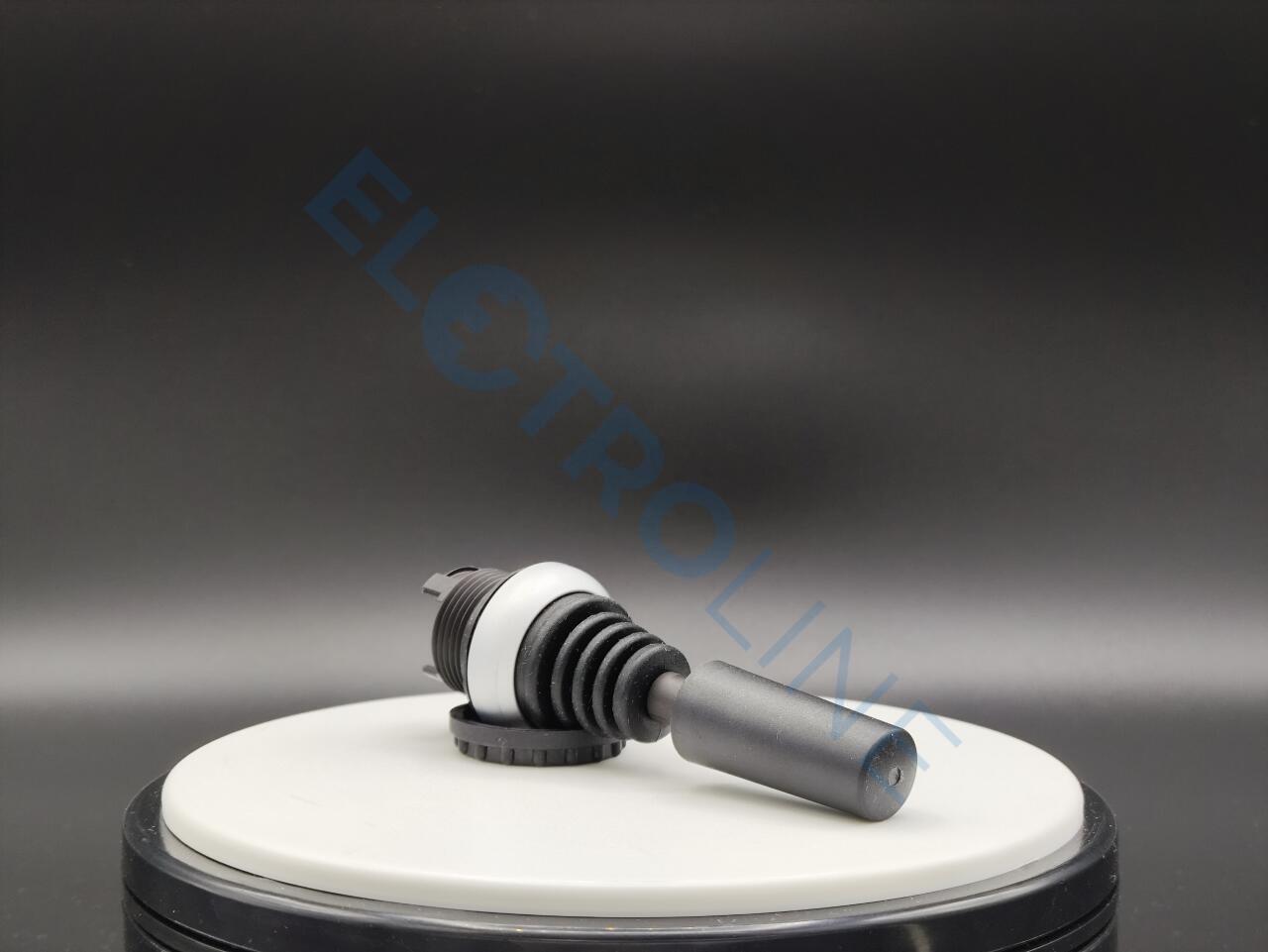

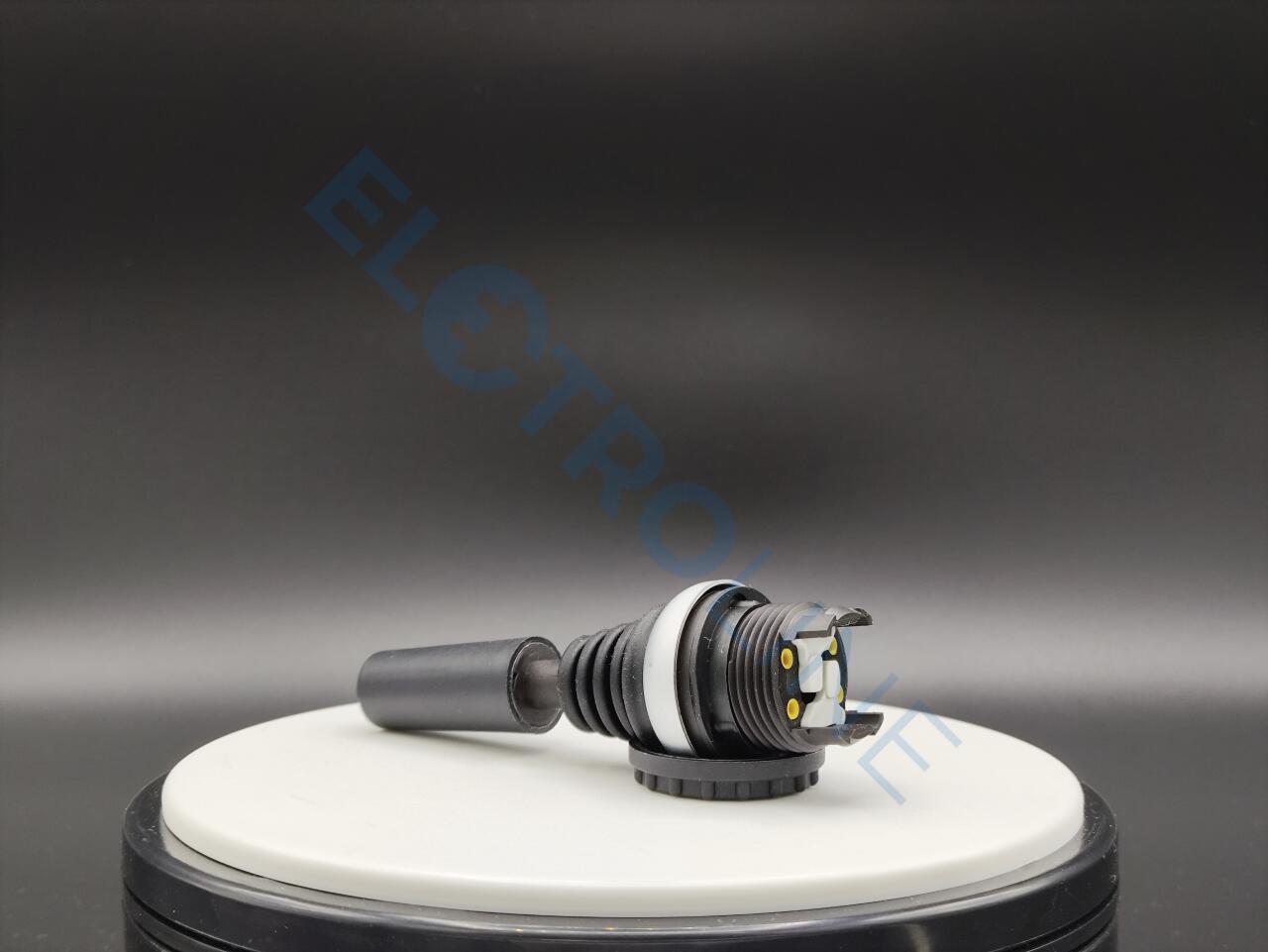

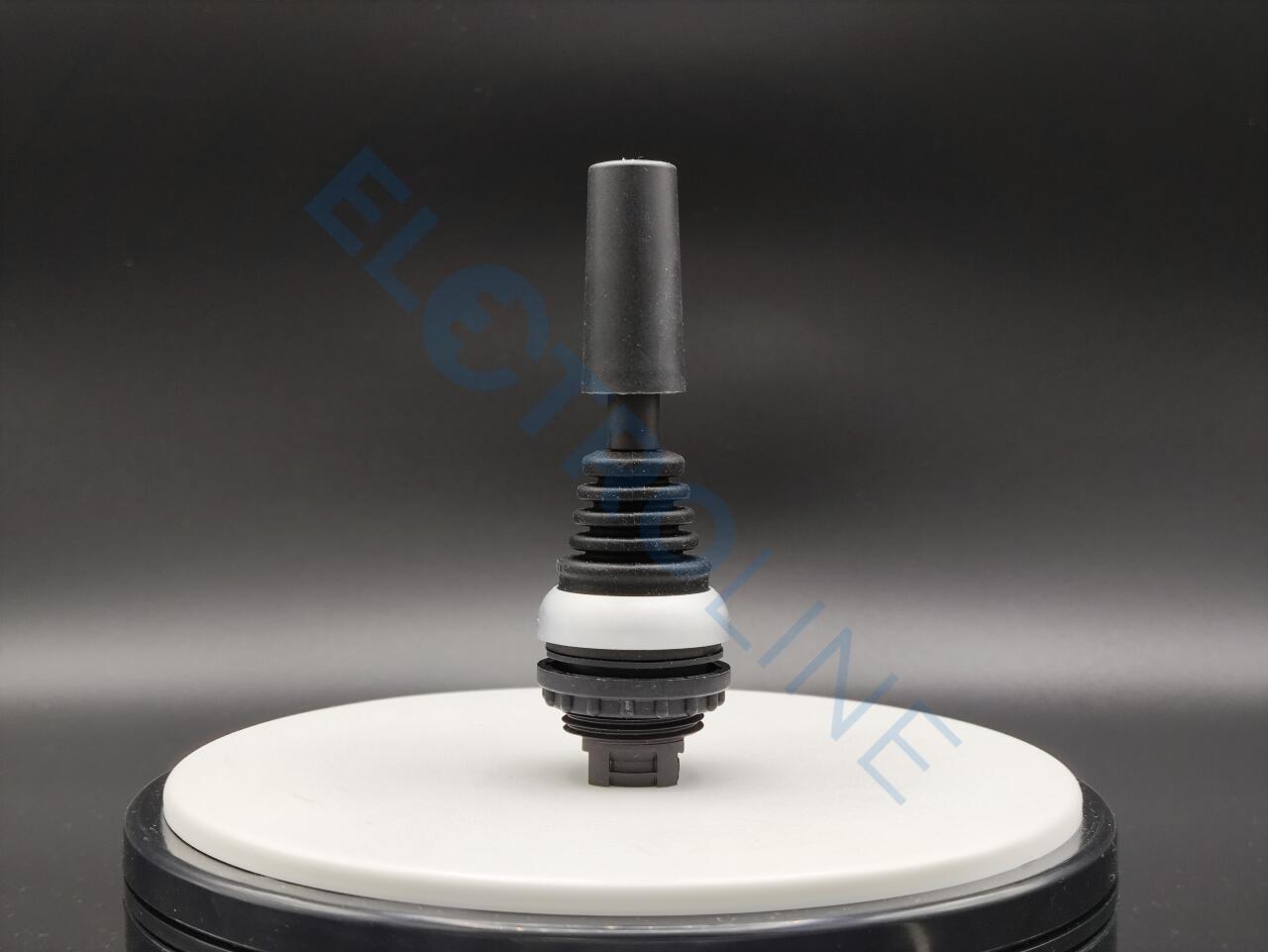

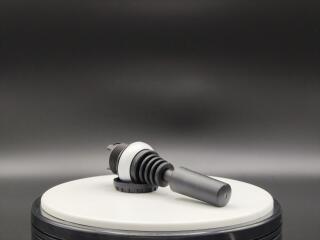

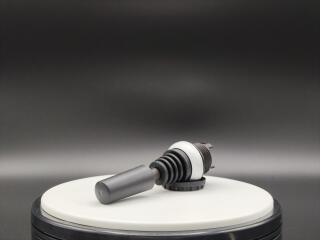

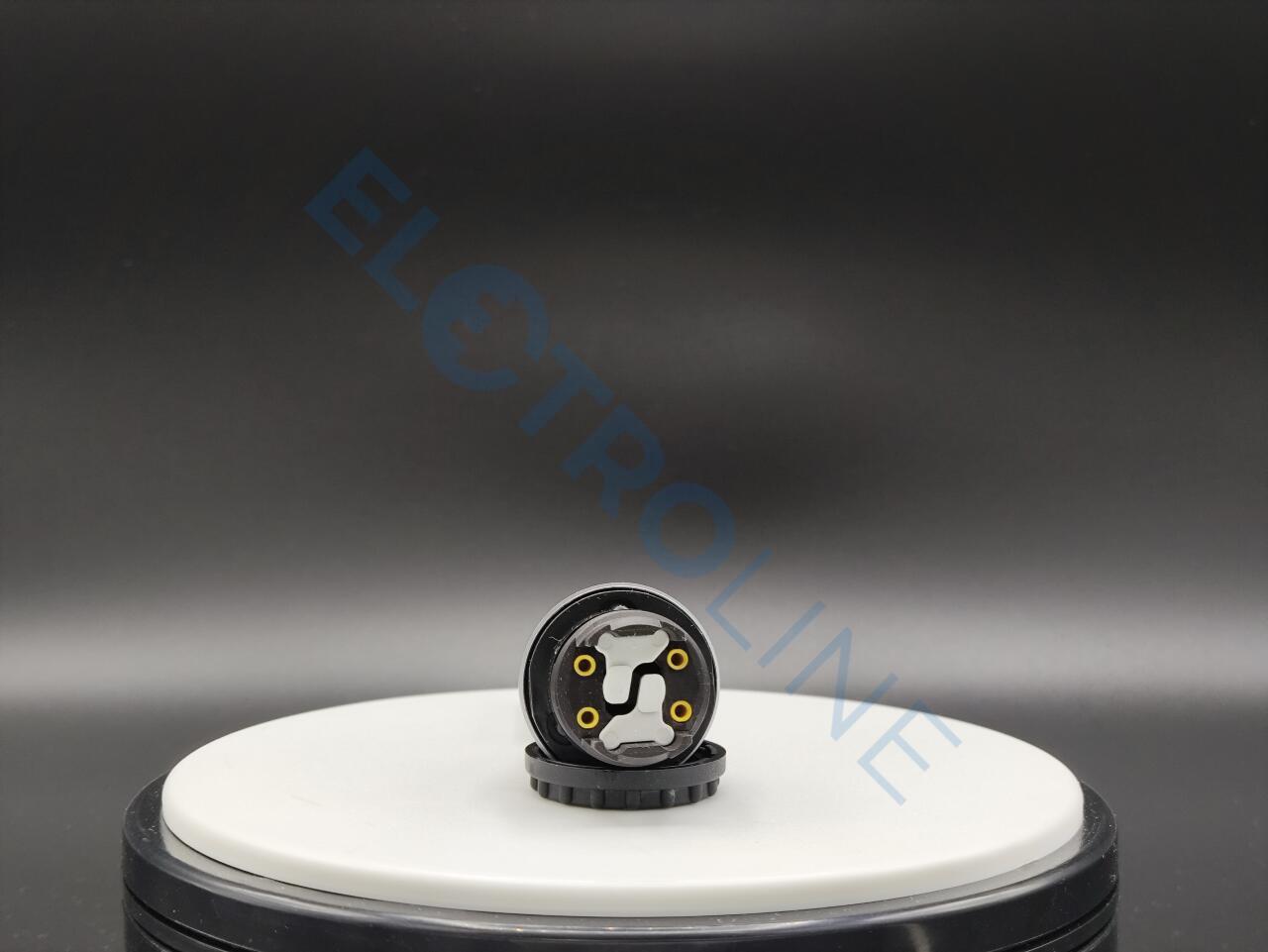

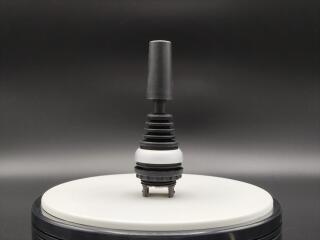

M22-WJ2V Джойстик, 2 позиции, вертикальный, без фиксации

Джойстик, 2 позиции, вертикальный, без фиксации

В избранное

M22-WJ2V, 0000289196, Джойстик, 2 позиции, вертикальный, без фиксации

Name: M22-WJ2V - Джойстик, 2 позиции, вертикальный, без фиксации
Brand: Eaton
SKU: 0000289196
Price: 5293.75 RUB
Availability: InStock

Уточняйте наличие у менеджеров

5 293.75 руб.

Цена с НДС

В корзину

Ассортимент: RMQ-Titan

Основная функция: Джойстик

Наличие:

10 шт. - на нашем складе

Бренд:

Eaton

Модель:

M22-WJ2V

Артикул:

0000289196

Вес (кг):

0.03

Объем (дм3):

0.09

Ед. измерения:

шт

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры

1. Программа поставок

Ассортимент	RMQ-Titan
Основная функция	Джойстик
Отдельное устройство/законченное устройство	Отдельное устройство
Функция: [ = без фиксации]
Функция
Описание	с одной точкой переключения на каждое направление срабатывания
	с пластиковой осью
	2 положения
Класс защиты	IP66
Рамка	Рамка Titan
Подключение к SmartWire-DT	дас разъемами SWD-RMQ
Размеры передней панели	- нет данных -
Функция	без фиксацииВертикальный

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947VDE 0660
Механический срок службы [Переключения]	> 0.1 x 106
Частота приведения в действие [Переключения/ч]	≦ 2000
Сила нажатия	≦ 5 N
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты	IP66
Температура окружающей средыразомкнут	-25 - +70 °C
Установочное положение	любая
Удароустойчивость	30Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g
Классификации перевозки	DNVGLLR

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Неприемлемо.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Переключатель управления, джойстик (EC000632)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Control switch, joystick (ecl@ss10.0.1-27-37-14-04 [AKF061013])
Номинальный рабочий ток Ie при AC-21, 400 В	0 A
Центр крепления, диаметр отверстия	22.5 mm
Длина джойстика	75 mm
Количество направлений срабатывания	2
Количество уровней переключения	1
Количество нормально разомкнутых контактов на направление срабатывания
Количество нормально замкнутых контактов на направление срабатывания
Количество замыкающих контактов на направление
С отводом в 0-положение	Да
Блокировка в 0-положении	Нет
Кодировщик	Нет
Аналоговый выходной сигнал настраивается	Нет
С передним кольцом	Да
Материал переднего кольца	Plastic
Цветное переднее кольцо	Chrome
Степень защиты (IP)	IP66
Степень защиты (NEMA)	4X

5. Апробации

Стандарты на продукцию	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	012528
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, CSA certified
Степень защиты	UL/CSA Type 3R, 4X, 12, 13

6. Размеры

Джойстик, с одной точкой переключения на каждое направление срабатывания, с пластиковой осью, 2 положения, Рамка Titan, без фиксации, Вертикальный

Alternate Catalog No. M22-WJ2VQ

Джойстик, Ассортимент: RMQ-Titan, Отдельное устройство, Описание: с одной точкой переключения на каждое направление срабатывания, с пластиковой осью, 2 положения, Класс защиты: IP66, Рамка Titan, Подключение к SmartWire-DT: да, с разъемами SWD-RMQ, размеры передней панели: - нет данных -, Функция: без фиксации, Вертикальный, Стандарты и предписания: IEC/EN 60947, VDE 0660

Технический паспорт - M22-WJ2V

Артикул	Модель	Продукт	Цена
0000110836	M22-WJ4-2P	Джойстик, 4 направления по 2 у	6 626 руб.
0000110917	M22-WRS-K10-BVP	Переключатель с ключом, 1но	4 859 руб.
0000110922	M22-WKV-2K10-BVP	Переключатель V, 2но	1 898 руб.
0000110924	M22-WRLK-G-K10LED-BVP	Переключатель зеленый с подсветкой, 1но, 24в DC	2 851 руб.
0000110925	M22-WRLK3-G-2K10LED-BVP	Переключатель 3-позиц. зеленый с подсветкой, 1но, 24в DC	3 216 руб.
0000111507	M22-WJ2V-2P	Джойстик, 2 направления по 2 точки переключения	6 626 руб.
0000111508	M22-WJ2H-2P	Джойстик, 2 направления по 2 точки переключения	6 626 руб.
0000111777	M22-WRS-MS15	Управляющая головка с ключом, 2 положения, MS15	5 680 руб.
0000111778	M22-WRS-MS2	Управляющая головка с ключом, 2 положения, MS2	5 680 руб.
0000111783	M22-WRS-MS4	Управляющая головка с ключом, 2 положения, MS4	5 680 руб.
0000111785	M22-WRS-MS5	Управляющая головка с ключом, 2 положения, MS5	5 680 руб.
0000111787	M22-WRS-MS6	Управляющая головка с ключом, 2 положения, MS6	5 680 руб.
0000132597	M22-WRLK-G-K10LED230-BVP	Переключатель зеленый с подсветкой, 1но, 230в DC	3 249 руб.
0000132598	M22-WRLK3-G-2K10LED230-BVP	Переключатель 3-позиц. зеленый с подсветкой, 1но, 230в DC	3 616 руб.
0000216517	M22-WRS/K11	Кнопка аварийной остановки грибовидная с ключом, 1 размыкающий+1 замыающий контакт, цвет красный	5 258 руб.
0000216518	M22-WRK/K10	Переключатель с поворотной ручкой 2-х позиционный в сборе, с фиксаций, 1 замыкающий контакт	1 844 руб.
0000216520	M22-WRK3/K20	Переключатель с поворотной ручкой 3-х позиционный в сборе, с фиксаций, 2 замыкающих контакта	2 226 руб.
0000216526	M22-WRS/KC11/I	Переключатель с ключом, 1 замыкающий + 1 размыкающий контакты, цвет корпуса белый	6 226 руб.
0000216812	M22-WLK-W	Переключатель с поворотной ручкой 2-х позиционный 40⁰, без фиксации, цвет белый с подсветкой	1 556 руб.
0000216814	M22-WLK-R	Переключатель с поворотной ручкой 2-х позиционный 40⁰, без фиксации, цвет красный с подсветкой	1 556 руб.
0000216816	M22-WLK-G	Переключатель с поворотной ручкой 2-х позиционный 40⁰, без фиксации, цвет зеленыйс подсветкой	1 556 руб.
0000216818	M22-WLK-Y	Переключатель с поворотной ручкой 2-х позиционный 40⁰, без фиксации, цвет желтый с подсветкой	1 556 руб.
0000216820	M22-WLK-B	Переключатель с поворотной ручкой 2-х позиционный 40⁰, без фиксации, цвет синий с подсветкой	1 556 руб.
0000216823	M22-WRLK-W	Переключатель с поворотной ручкой 2-х позиционный 60⁰, c фиксацией, цвет белый с подсветкой	1 661 руб.
0000216825	M22-WRLK-R	Переключатель с поворотной ручкой 2-х позиционный 60⁰, c фиксацией, цвет красный с подсветкой	1 556 руб.
0000216827	M22-WRLK-G	Переключатель с поворотной ручкой 2-х позиционный 60⁰, c фиксацией, цвет зеленый с подсветкой	1 661 руб.
0000216829	M22-WRLK-Y	Переключатель с поворотной ручкой 2-х позиционный 60⁰, c фиксацией, цвет желтый с подсветкой	1 556 руб.
0000216831	M22-WRLK-B	Переключатель с поворотной ручкой 2-х позиционный 60⁰, c фиксацией, цвет синий с подсветкой	1 556 руб.
0000216833	M22-WLK3-W	Переключатель с поворотной ручкой 3-х позиционный 40⁰, без фиксации, цвет белый с подсветкой	1 556 руб.
0000216835	M22-WLK3-R	Переключатель с поворотной ручкой 3-х позиционный 40⁰, без фиксации, цвет красный с подсветкой	1 556 руб.
0000216837	M22-WLK3-G	Переключатель с поворотной ручкой 3-х позиционный 40⁰, без фиксации, цвет зеленый с подсветкой	1 661 руб.
0000216839	M22-WLK3-Y	Переключатель с поворотной ручкой 3-х позиционный 40⁰, без фиксации, цвет желтый с подсветкой	1 556 руб.
0000216841	M22-WLK3-B	Переключатель с поворотной ручкой 3-х позиционный 40⁰, без фиксации, цвет синий с подсветкой	1 556 руб.
0000216843	M22-WRLK3-W	Переключатель с поворотной ручкой 3-х позиционный 60⁰, c фиксацией, цвет белый с подсветкой	1 556 руб.
0000216845	M22-WRLK3-R	Переключатель с поворотной ручкой 3-х позиционный 60⁰, c фиксацией, цвет красный с подсветкой	1 556 руб.
0000216847	M22-WRLK3-G	Переключатель с поворотной ручкой 3-х позиционный 60⁰, c фиксацией, цвет зеленый с подсветкой	1 661 руб.
0000216849	M22-WRLK3-Y	Переключатель с поворотной ручкой 3-х позиционный 60⁰, c фиксацией, цвет желтый с подсветкой	1 556 руб.
0000216851	M22-WRLK3-B	Переключатель с поворотной ручкой 3-х позиционный 60⁰, c фиксацией, цвет синий с подсветкой	1 556 руб.
0000216853	M22-W	Управляющая головка переключателя без фиксации	1 359 руб.
0000216855	M22-WR	Управляющая головка переключателя с фиксацией	1 359 руб.
0000216857	M22-WR-X92	Управляющая головка переключателя с фиксацией	1 359 руб.
0000216859	M22-WR-X91	Управляющая головка переключателя с фиксацией	1 359 руб.
0000216861	M22-W3	Управляющая головка переключателя без фиксации, 3 позиции	1 359 руб.
0000216863	M22-WR3	Управляющая головка переключателя с фиксацией, 3 позиции	1 359 руб.
0000216865	M22-WK	Переключатель с поворотной ручкой 2-х позиционный 40⁰, без фиксации	1 279 руб.
0000216867	M22-WRK	Переключатель с поворотной ручкой 2-х позиционный 60⁰, с фиксацией	1 204 руб.
0000216868	M22-WRK-GVP	Переключатель с поворотной ручкой 2-х позиционный 60⁰, с фиксацией, черное лицевое кольцо	1 246 руб.
0000216870	M22-WK3	Переключатель с поворотной ручкой 3-х позиционный 40⁰, без фиксации	1 300 руб.
0000216872	M22-WRK3	Переключатель с поворотной ручкой 3-х позиционный 60⁰, с фиксацией	1 276 руб.
0000216874	M22-WKV	Переключатель с поворотной ручкой V-позиционный 60⁰, с фиксацией	1 215 руб.
0000216881	M22-WS	Переключатель с ключом 2х-позиционный 40⁰, без фиксации, ключ вынимается в положении 0	4 314 руб.
0000216883	M22-WS-MS*	Переключатель с ключом 2х-позиционный 40⁰, без фиксации, ключ вынимается в положении 0	5 295 руб.
0000216885	M22-WS-SA()-	Переключатель с ключом (мастер-ключ) 2х-позиционный 40⁰, без фиксации, ключ вынимается в положении 0	6 048 руб.
0000216887	M22-WRS	Переключатель с ключом 2х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I	4 389 руб.
0000216888	M22-WRS-GVP	Переключатель с ключом 2х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I	4 221 руб.
0000216890	M22-WRS-MS*	Переключатель с ключом 2х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I	5 295 руб.
0000216892	M22-WRS-SA()-	Переключатель с ключом (мастер-ключ) 2х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I	6 048 руб.
0000216894	M22-WS3	Переключатель с ключом 3х-позиционный 40⁰, без фиксации, ключ вынимается в положении 0	4 314 руб.
0000216896	M22-WS3-MS*	Переключатель с ключом 3х-позиционный 40⁰, без фиксации, ключ вынимается в положении 0	5 295 руб.
0000216898	M22-WS3-SA()-	Переключатель с ключом (мастер-ключ) 3х-позиционный 40⁰, без фиксации, ключ вынимается в положении 0	6 048 руб.
0000216900	M22-WRS3	Переключатель с ключом 3х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I II	4 389 руб.
0000216902	M22-WRS3-GVP	Переключатель с ключом 3х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I II	4 221 руб.
0000216903	M22-WRS3-MS*	Переключатель с ключом 3х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I II	5 295 руб.
0000216905	M22-WRS3-SA()-	Переключатель с ключом (мастер ключ) 3х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0 I II	6 048 руб.
0000217436	M22-WRK3-*	Переключатель, 3-х позиционный, конфигурируемый	1 279 руб.
0000217438	M22-WRLK3-/	Переключатель, 3-х позиционный, с подсветкой, конфигурируемый	1 589 руб.
0000217440	M22-WRS-MS*-A1	Переключатель с ключом, 2х позиционны, с фиксацией	5 295 руб.
0000217442	M22-WRS3-MS-A	Переключатель с ключом, 3х позиционны, с фиксацией	5 295 руб.
0000226836	M22-WR-*	Переключатель, 2 положения, черный, HAND-0-AUTO	1 359 руб.
0000226838	M22-WR3-X94	Переключатель, 2 положения, черный, с инд гравировкой	1 359 руб.
0000226840	M22-WR3-*	Переключатель, 3 положения, черный, с инд гравировкой	1 359 руб.
0000228026	M22-WRS-X95	Переключатель с ключом, 2 положения, I II	4 314 руб.
0000229092	M22-WRS-A1	Переключатель с ключом 2х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0	4 314 руб.
0000229094	M22-WRS3-A*	Переключатель с ключом 3х-позиционный 60⁰, с фиксацией, ключ вынимается в положении 0	4 314 руб.
0000262521	M22-WRS-MS-*	Переключатель с ключом, мастер ключ, конфигурируемый	5 378 руб.
0000279415	M22-WRJ4	Джойстик 4-х позиционный, с фиксацией, 1 переключающее положение на каждое направление	5 219 руб.
0000279417	M22-WJ4	Джойстик 4-х позиционный, без фиксации, 1 переключающее положение на каждое направление	5 679 руб.
0000279419	M22-WR4	Управляющая головка переключателя, 4 позиции	2 458 руб.
0000279431	M22-WRK4	Переключатель, 4 позиции	2 458 руб.
0000284393	M22-WLKV-W	Переключатель с поворотной ручкой V-позиционный 60⁰, с фиксацией, цвет белый с подсветкой	1 578 руб.
0000284394	M22-WLKV-R	Переключатель с поворотной ручкой V-позиционный 60⁰, с фиксацией, цвет красный с подсветкой	1 480 руб.
0000284395	M22-WLKV-G	Переключатель с поворотной ручкой V-позиционный 60⁰, с фиксацией, цвет зеленый с подсветкой	1 480 руб.
0000284396	M22-WLKV-Y	Переключатель с поворотной ручкой V-позиционный 60⁰, с фиксацией, цвет желтый с подсветкой	1 480 руб.
0000284397	M22-WLKV-B	Переключатель с поворотной ручкой V-позиционный 60⁰, с фиксацией, цвет синий с подсветкой	1 480 руб.
0000284786	M22-WR3-X7	Управляющая головка переключателя, 3 позиции, со стрелкой	1 368 руб.
0000285537	M22-WRS-SA()--A8	Переключатель с ключом, 2 позиции, конфигурируемый	33 359 руб.
0000285539	M22-WRS3-SA()--A9	Переключатель с ключом, 3 позиции, конфигурируемый	33 359 руб.
0000289195	M22-WJ2H	Джойстик, 2 позиции, горизонтальный, без фиксации	5 203 руб.
0000289199	M22-WRJ2H	Джойстик, 2 позиции, горизонтальный, с фиксацией	5 203 руб.
0000289240	M22-WRJ2V	Джойстик, 2 позиции, вертикальный, с фиксацией	5 203 руб.

Перевод на расчетный счет для юридических лиц:

Отправка заказа после получения средств на счет.

Перевод на расчетный счет для физических лиц:

Отправка заказа после получения средств на счет. Перевод можно осуществить через онлайн-банкинг.

Оплата картой:

Заказ можно оплатить картой Visa/MasterCard/МИР в нашем офисе.

Бесплатная доставка:

Бесплатно доставляем заказы по г. Москва стоимостью от 20 000 Р

Курьерская доставка:

В пределах МКАД - 600 рублей.

За МКАД - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.

По России - доставляем транспортными компаниями. Стоимость рассчитывается индивидуально.

Самовывоз:

111024 г. Москва ул. Авиамоторная, д. 50, стр. 1, офис 220.
Режим работы: с 9:00 до 18:00 без перерывов.

Транспортные компании:

На ваш выбор: СДЭК, Pony Express, ЖелДор, Деловые линии.
По запросу отправим любой транспортной компанией.

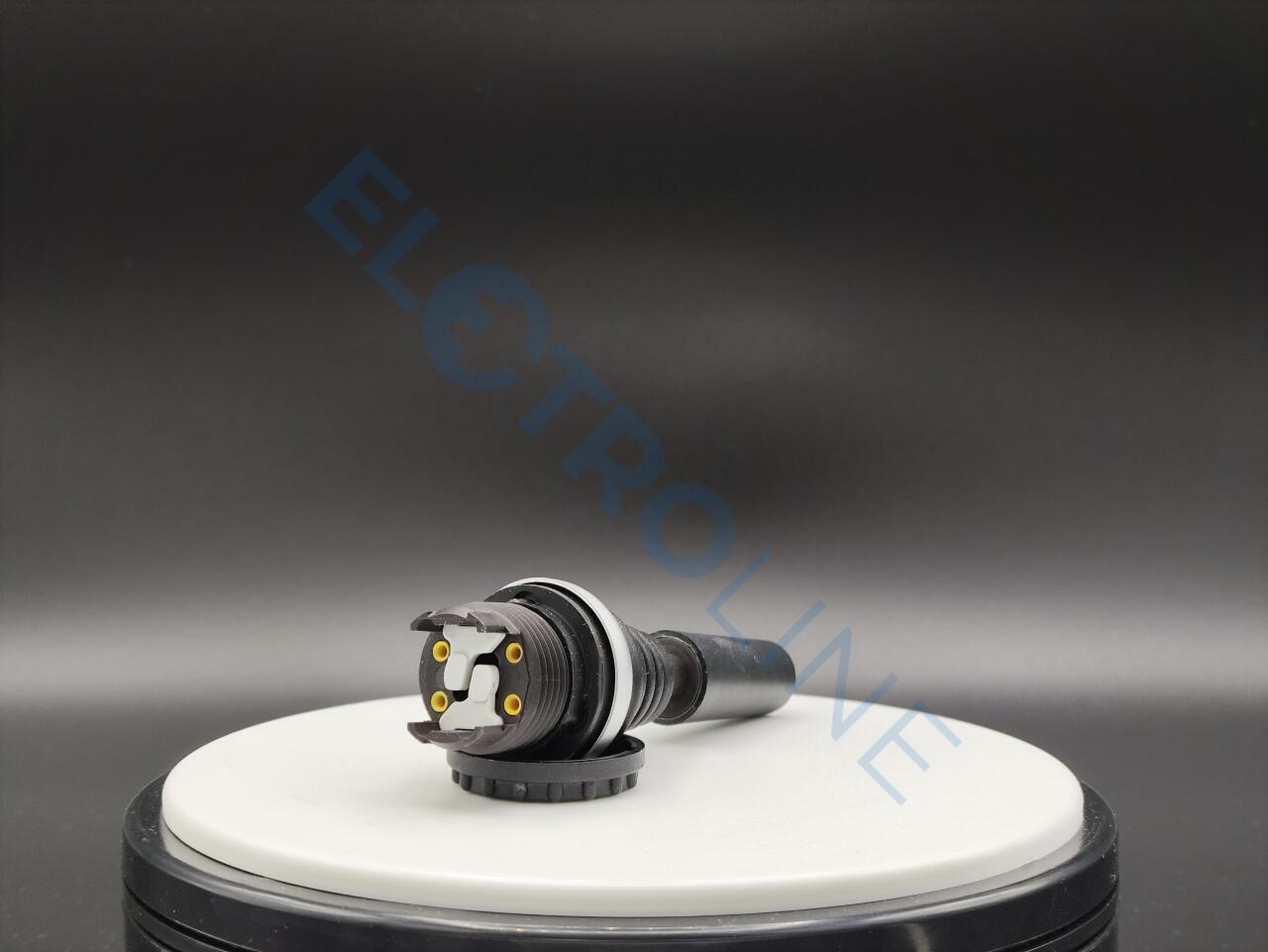

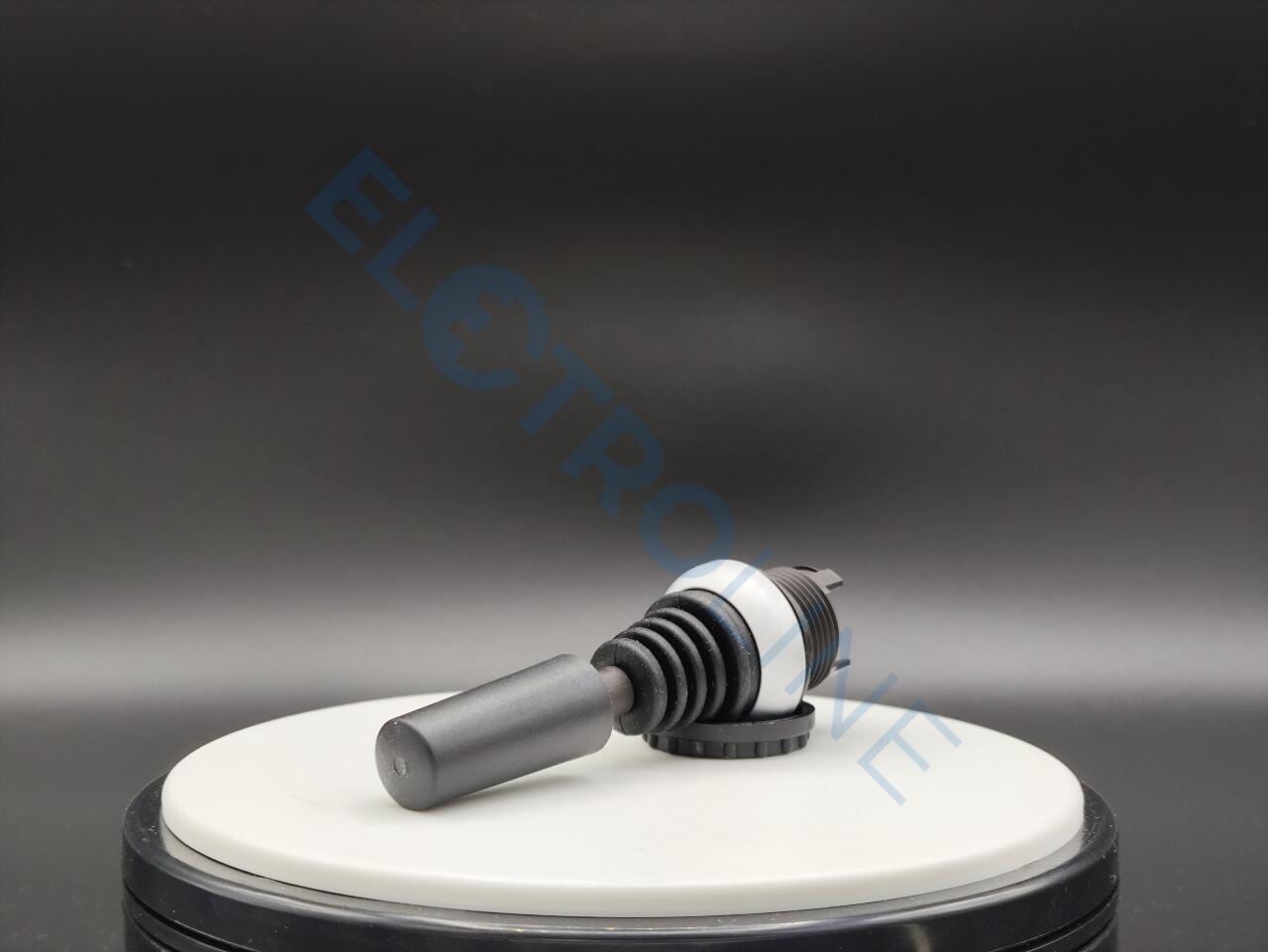

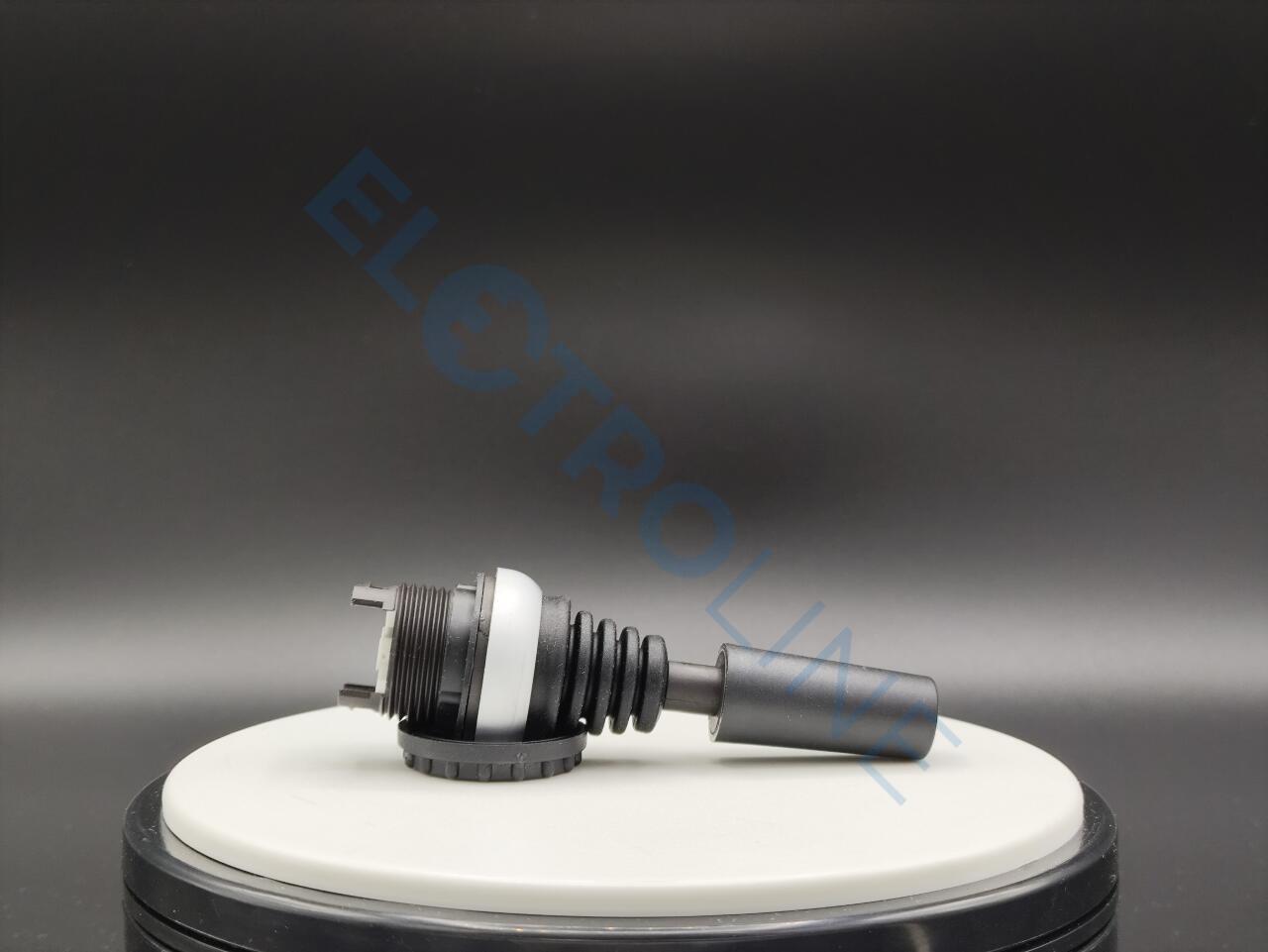

На данной странице вы можете приобрести товар от Eaton, модель M22-WJ2V с артикулом 0000289196. Товар с названием Джойстик, 2 позиции, вертикальный, без фиксации доступен для оформления и с доставкой по всей России. Также, рекомендуем перед покупкой детально изучить все технические характеристики и все файлы связанные с товаров. Если у вас возникли вопросы, то свяжитесь с нами для консультации.
