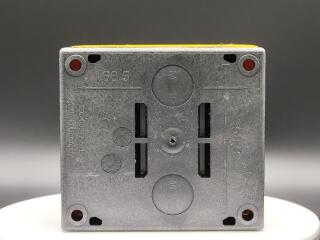

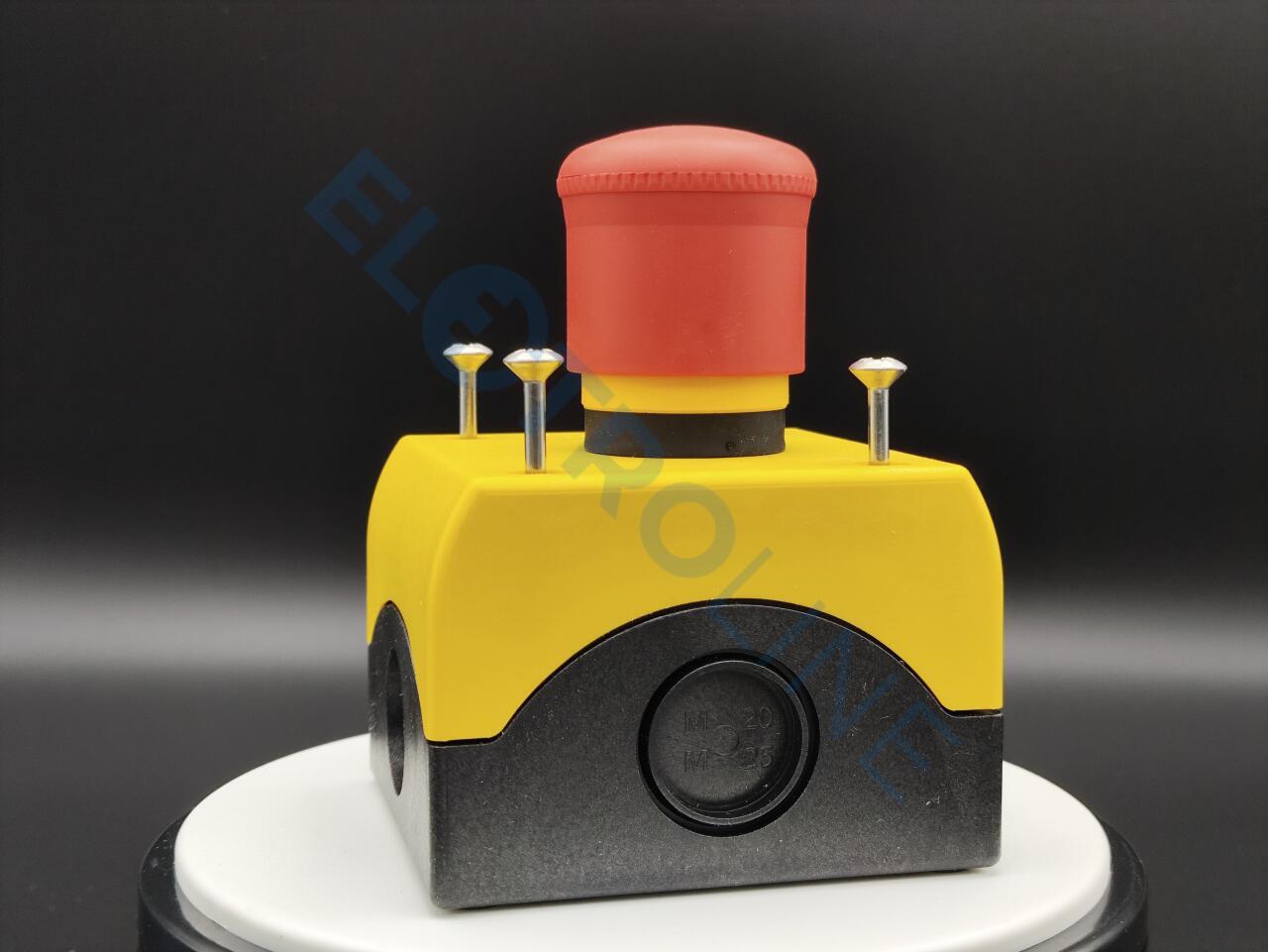

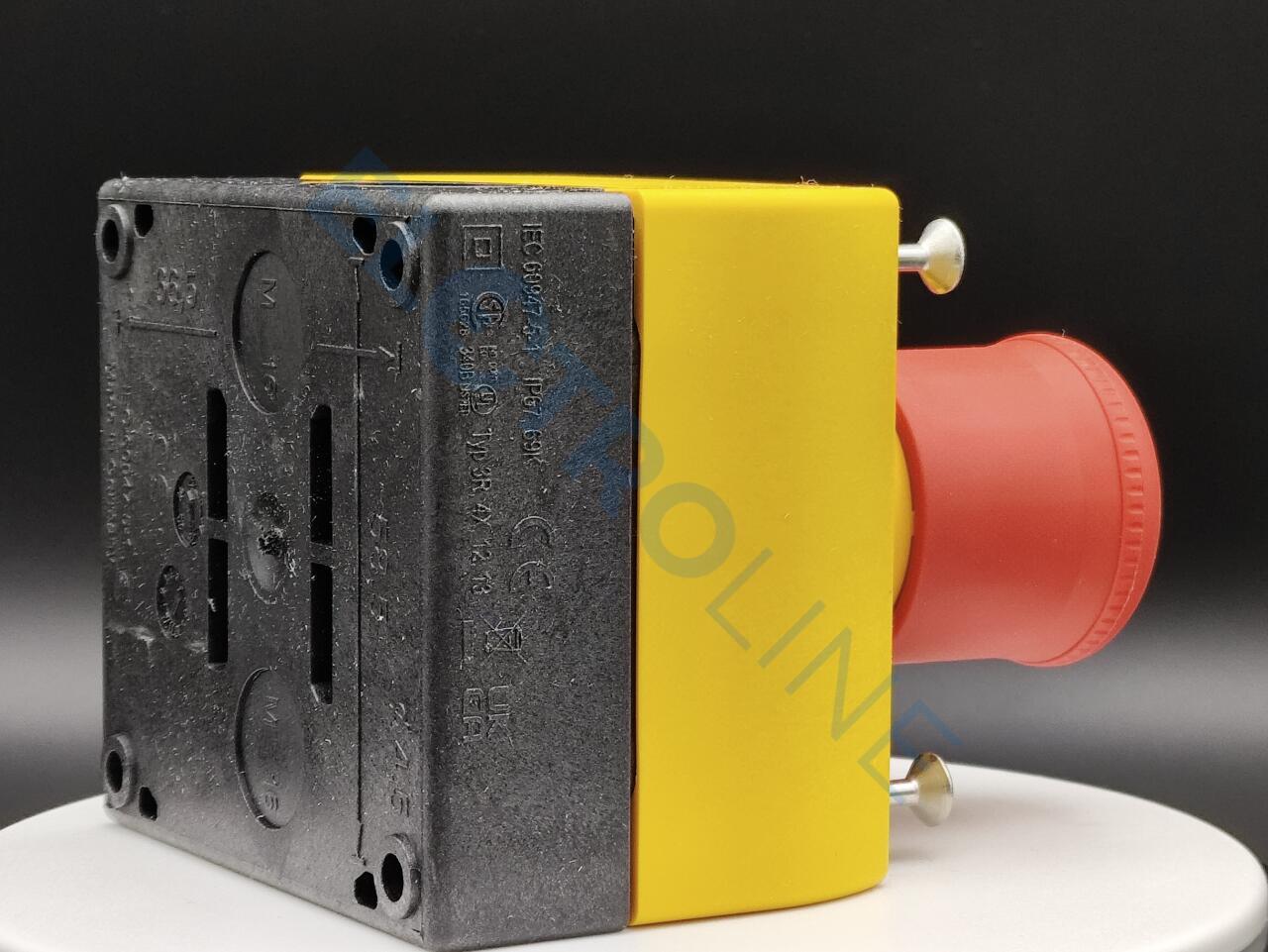

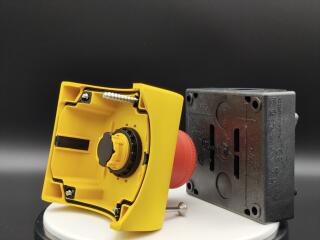

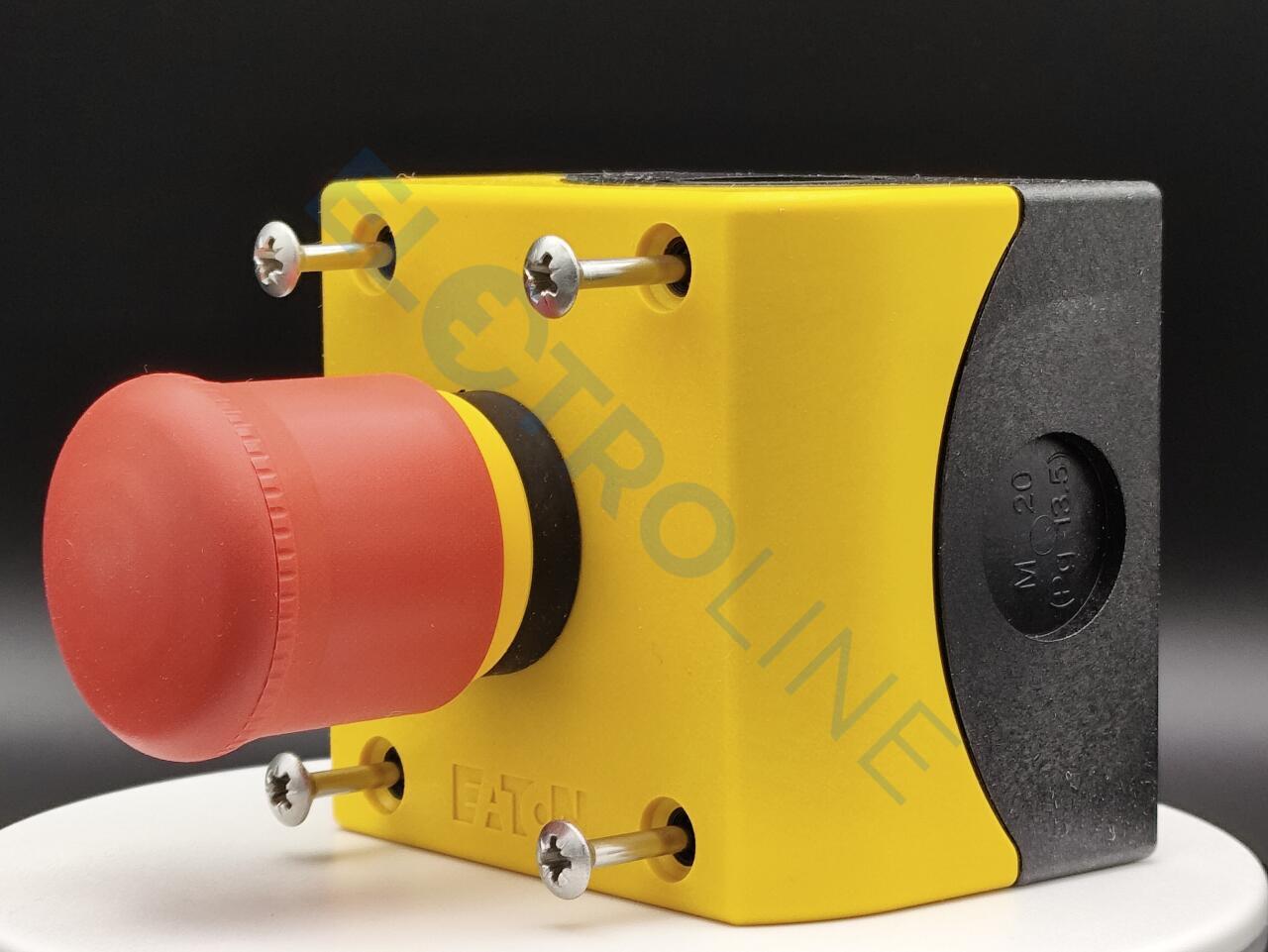

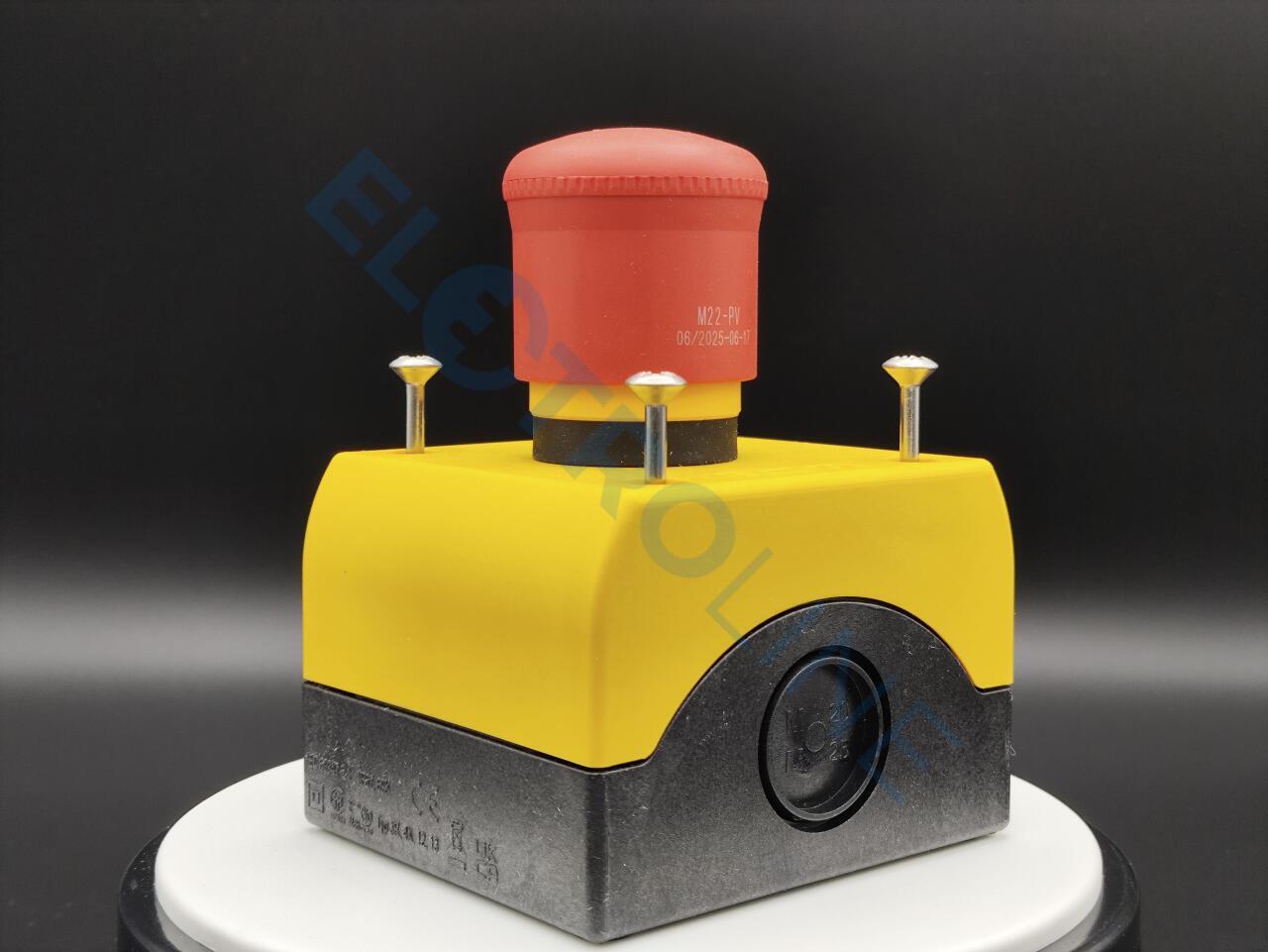

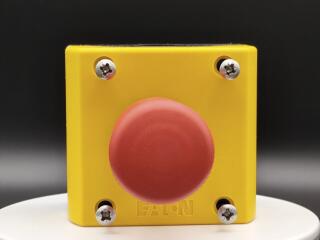

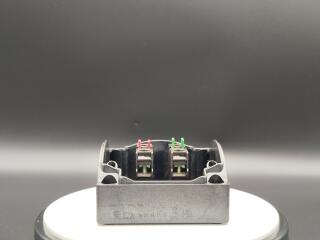

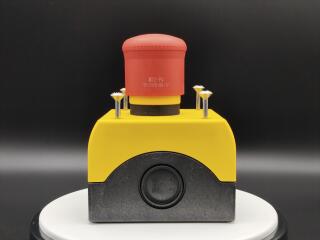

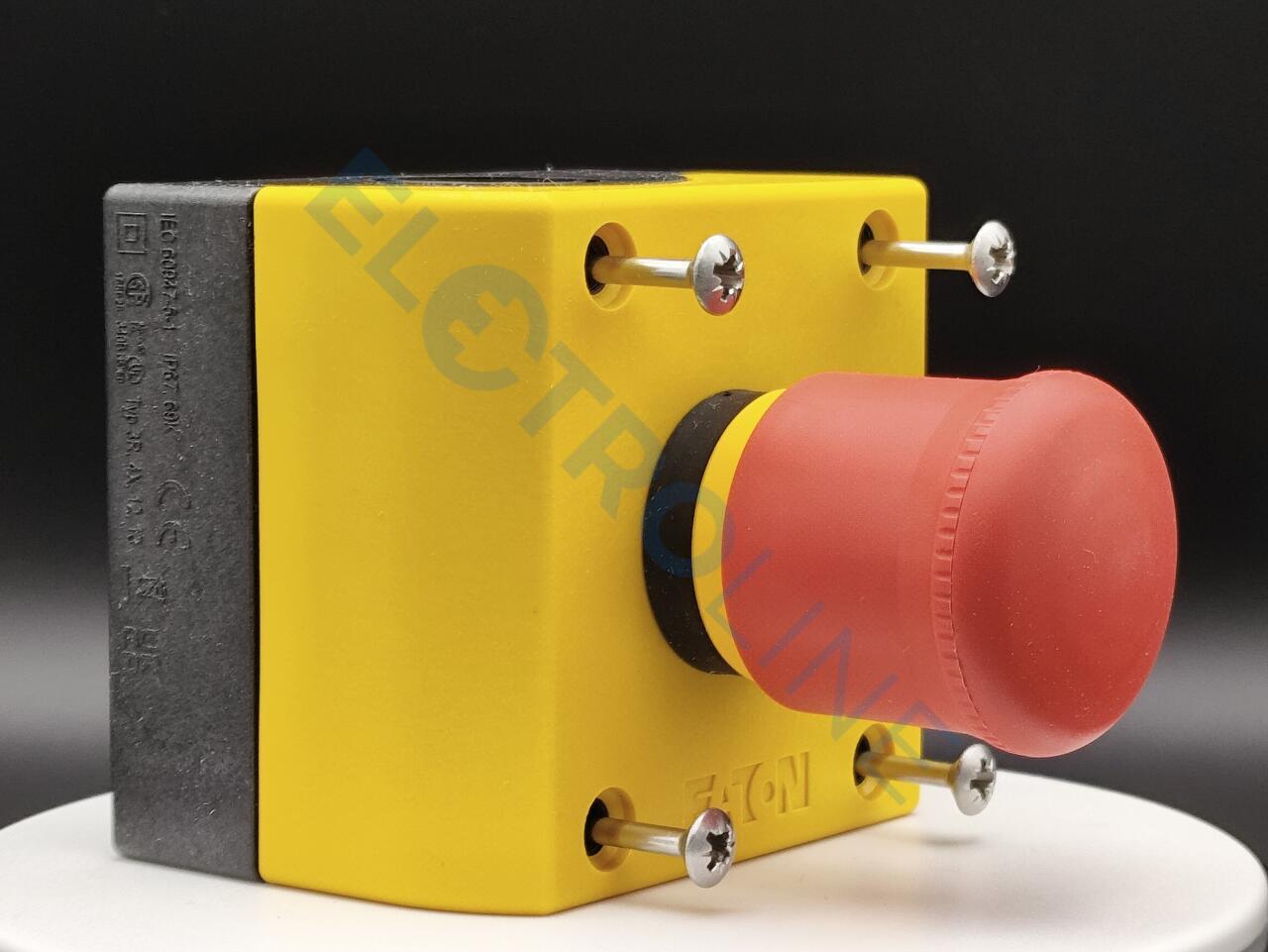

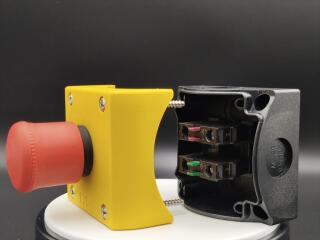

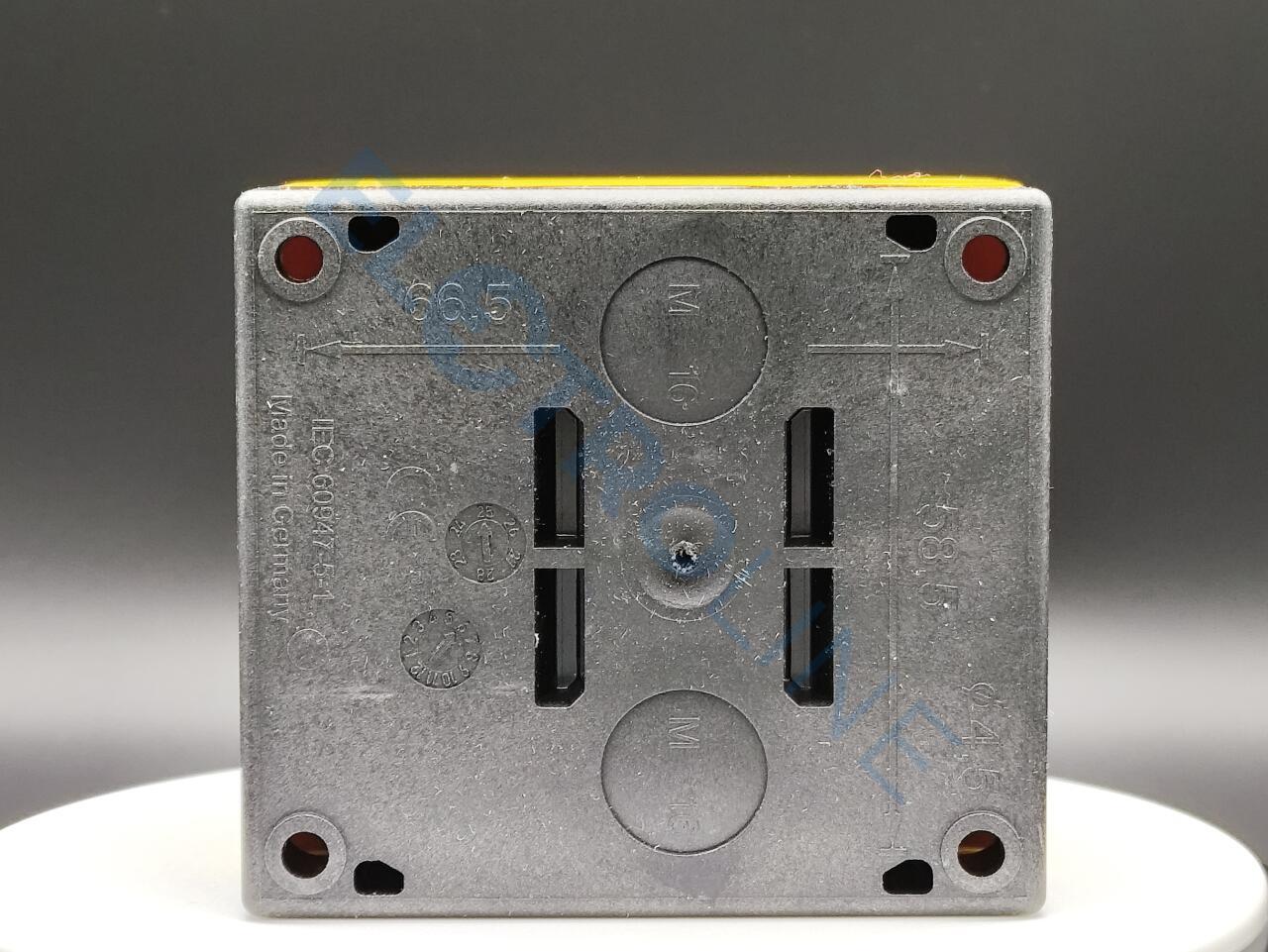

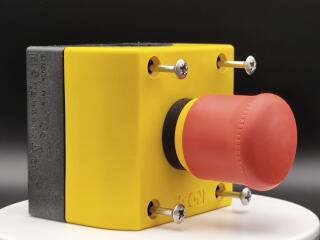

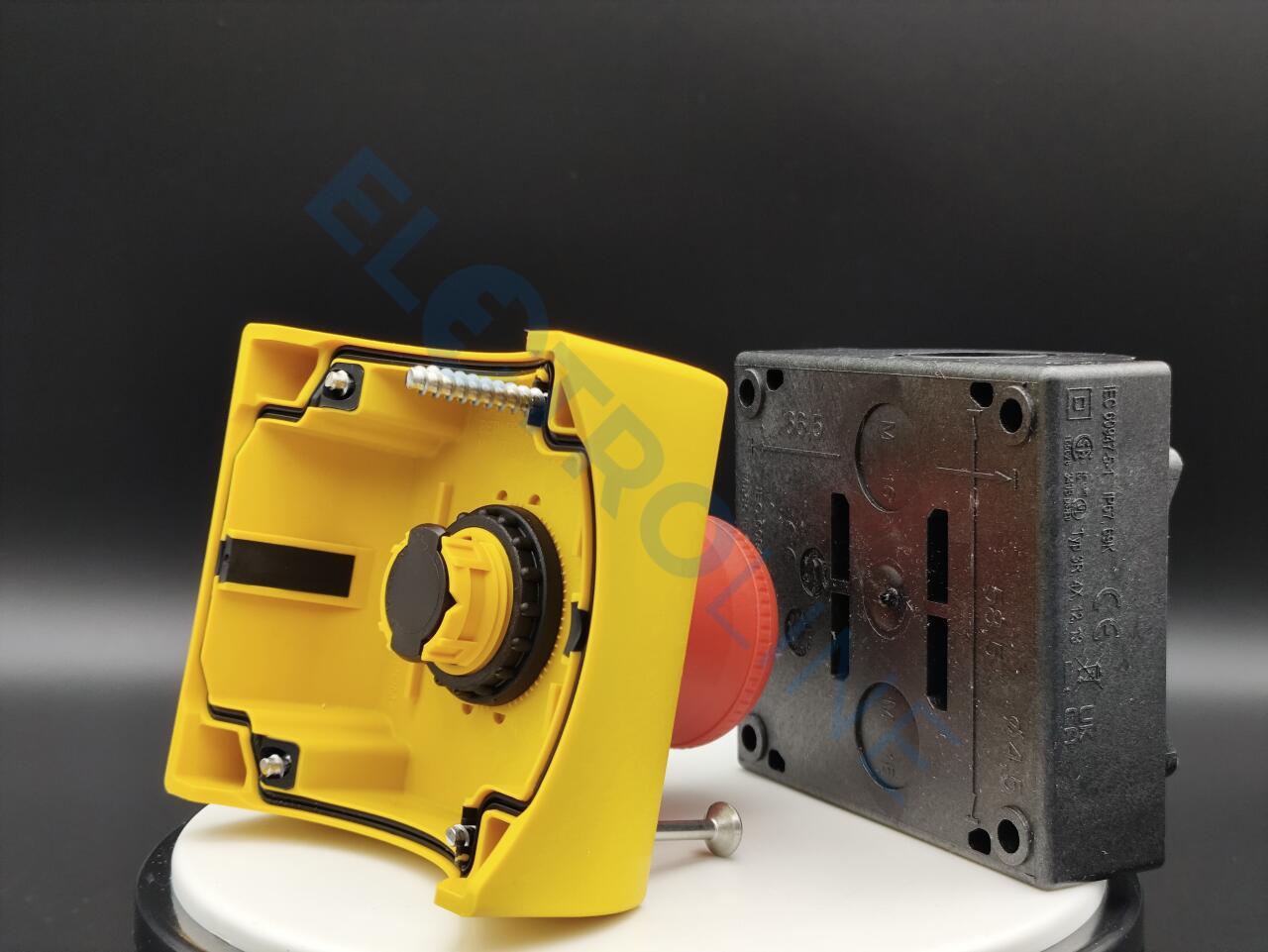

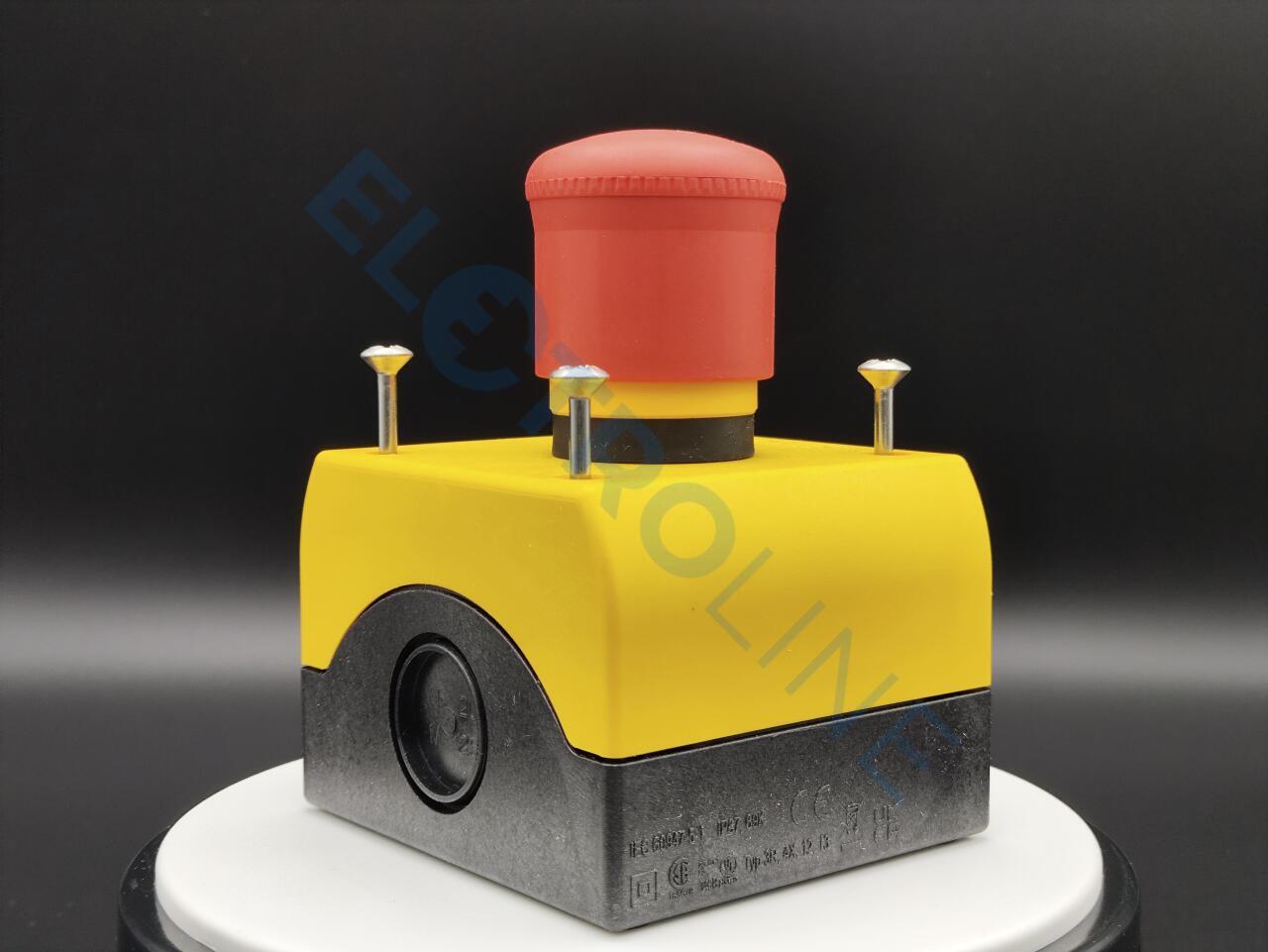

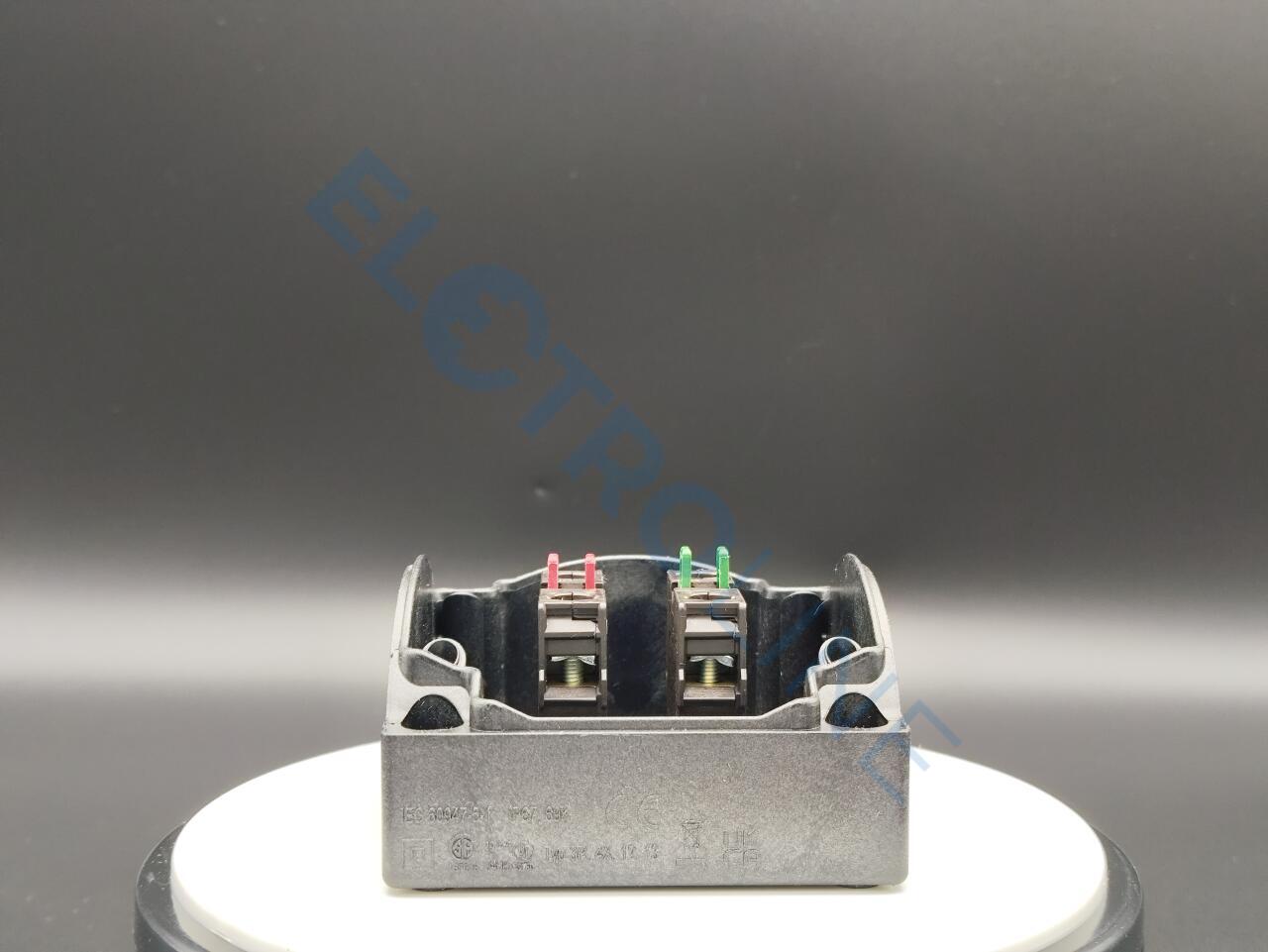

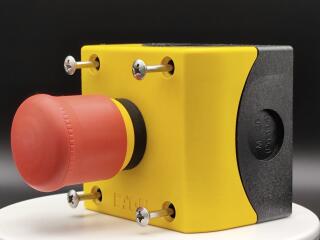

M22-PV/KC11/IY Кнопка аварийной остановки защищенная, 1 замыкающий + 1 размыкающий контакты, цвет красный, цвет корпуса желтый

Кнопка аварийной остановки защищенная, 1 замыкающий + 1 размыкающий контакты, цвет красный, цвет корпуса желтый

В избранное

M22-PV/KC11/IY, 0000216525, Кнопка аварийной остановки защищенная, 1 замыкающий + 1 размыкающий контакты, цвет красный, цвет корпуса желтый

Name: M22-PV/KC11/IY - Кнопка аварийной остановки защищенная, 1 замыкающий + 1 размыкающий контакты, цвет красный, цвет корпуса желтый
Brand: Eaton
SKU: 0000216525
Price: 4192.5 RUB
Availability: InStock

Уточняйте наличие у менеджеров

4 192.50 руб.

Цена с НДС

В корзину

Ассортимент: RMQ-Titan

Основная функция: КорпусКнопки АВАР. ВЫКЛ./АВАР. СТОП

Наличие:

30 шт. - на нашем складе

Бренд:

Eaton

Модель:

M22-PV/KC11/IY

Артикул:

0000216525

Вес (кг):

0.23

Объем (дм3):

0.58

Ед. измерения:

шт

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры

1. Программа поставок

Ассортимент	RMQ-Titan
Основная функция	КорпусКнопки АВАР. ВЫКЛ./АВАР. СТОП
Отдельное устройство/законченное устройство	законченное устройство
Конструктивное исполнение	Грибовидная форма
Диаметр [⌀]	38 мм
Подсветка	без подсветки
Контрольные знаки
	Разблокирование вытягиванием
Способ подключения	Винтовое соединение
Описание	защита от перегрузки согласно ISO 13850/EN 418
Цвет
Грибовидная кнопка	красный

Крышка корпуса	желтый
Класс защиты	IP66, IP69
Подключение к SmartWire-DT	нет

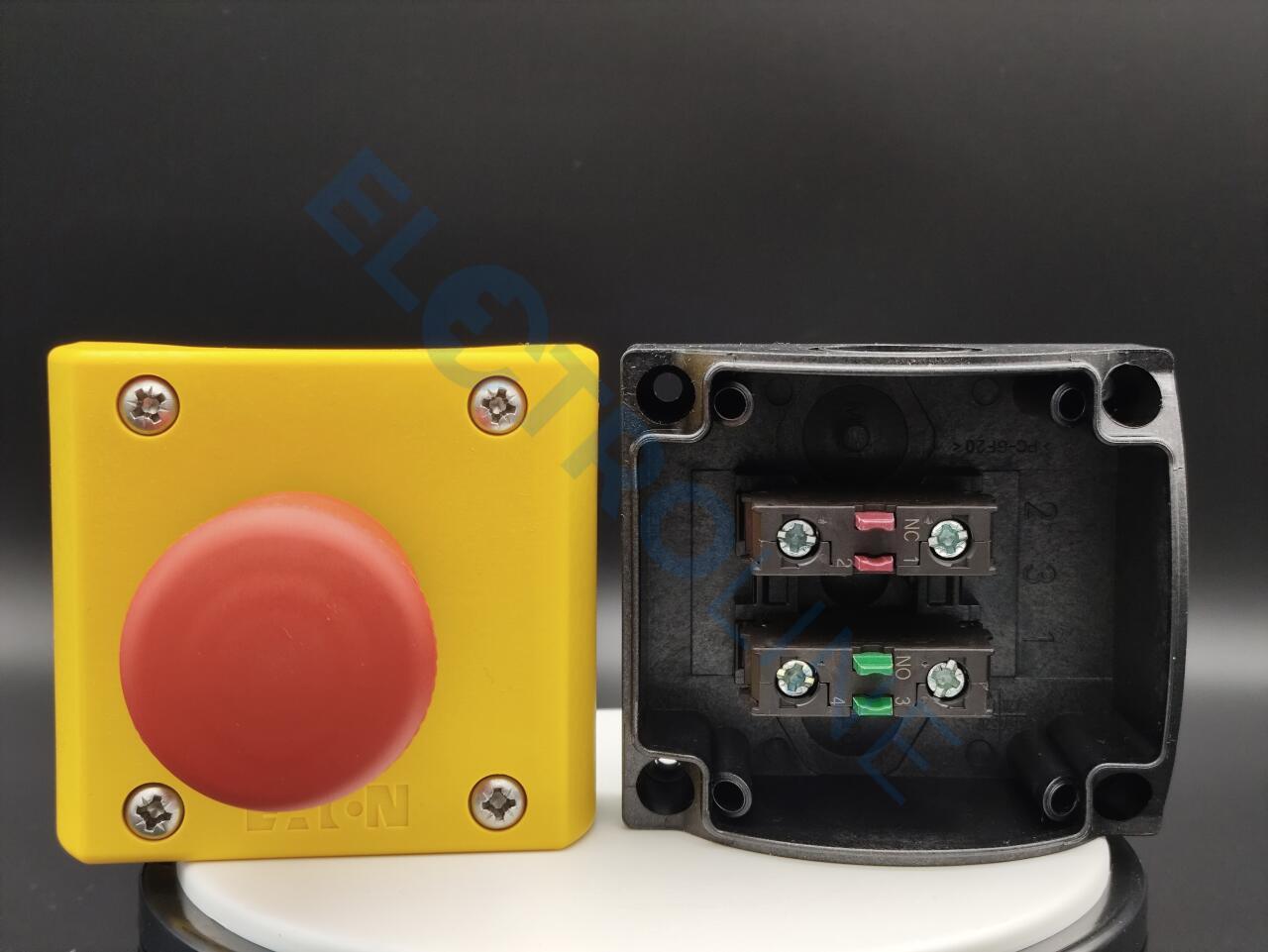

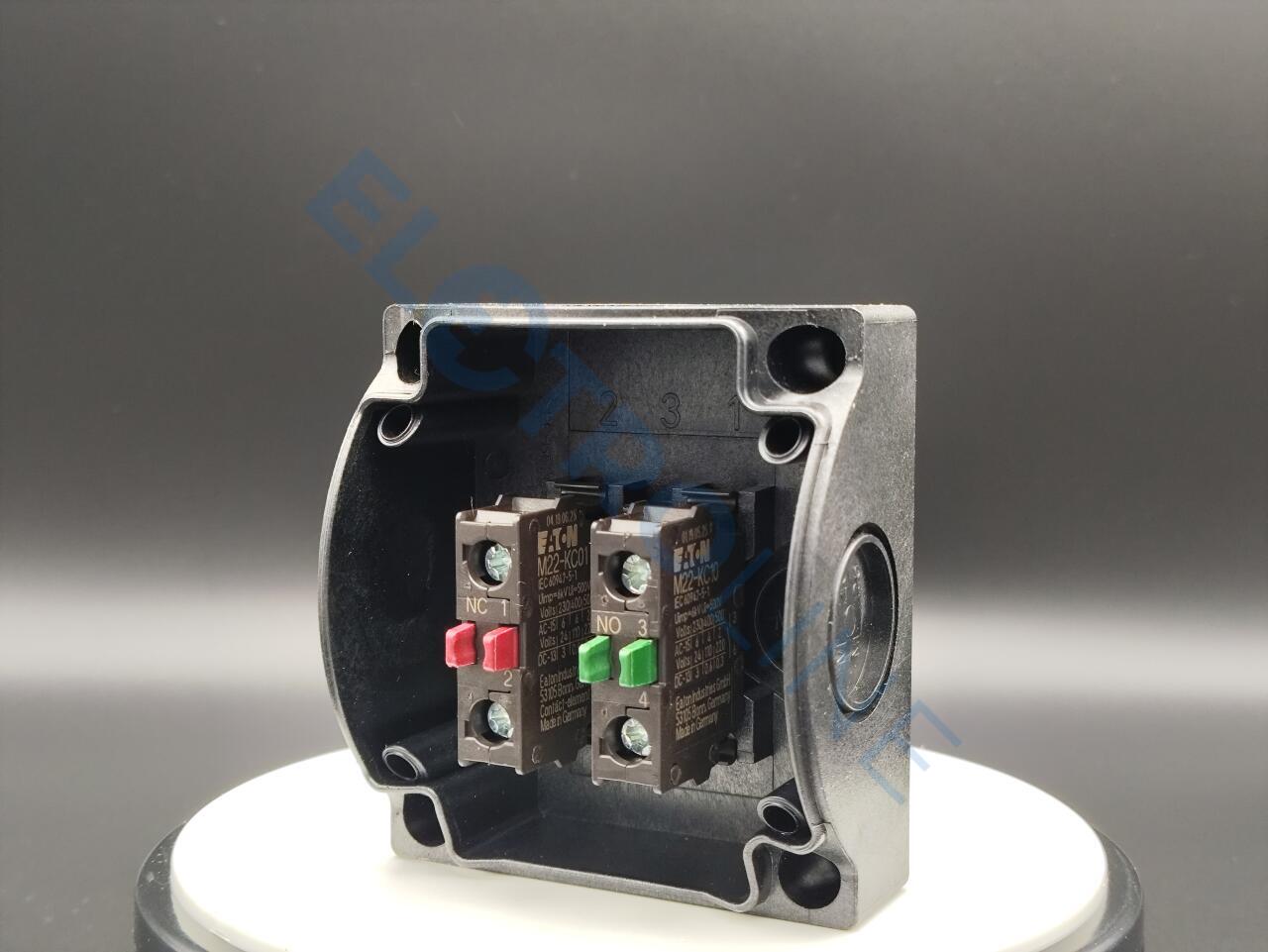

Назначение контактов
Разм. = размыкающий контакт	1 разм.
Замык. = замыкающий контакт	1 замык
Указание	= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
Принудительное размыкание [мм]	4.8
Макс. ход [мм]	5.7
Минимальное усилие для принудительного размыкания [N]	20
Графические условные обозначения
Размеры передней панели	35

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60947VDE 0660
Механический срок службы [Переключения]	> 0.1 x 106
Частота приведения в действие [Переключения/ч]	≦ 600
Сила нажатия	≦ 50 N
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты	IP66, IP69
Температура окружающей средыразомкнут	-25 - +70 °C
Установочное положение	любая
Удароустойчивость	50Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g
Классификации перевозки	DNVGLLR

Контакты
Условный ток короткого замыкания [Iq]	1 кА

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.11 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Control circuit devices combination in enclosure (EC000225)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Command and alarm device combination in housing (ecl@ss10.0.1-27-37-12-16 [AKF034014])
Количество командных позиций	1
Number of push buttons	1
Количество световых индикаторов
Number of key switches
Number of selector switches
Number of mushroom-shaped push-buttons
Подходит для аварийной остановки	Да
Номинальное управляющее напряжение питания Us при AC 50 Гц	115 - 500 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	115 - 500 V
Номинальное управляющее напряжение питания Us при постоянном токе	24 - 220 V
Цветная крышка корпуса	Yellow
Материал корпуса	Plastic
Количество контактов как нормально разомкнутый контакт	1
Количество контактов как нормально замкнутый контакт	1
Количество контактов в качестве переключающего контакта
Степень защиты (IP)	IP66
Степень защиты (NEMA)	4X

5. Апробации

Стандарты на продукцию	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	012528
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, CSA certified
Степень защиты	UL/CSA Type 3R, 4X, 12, 13

6. Размеры

Корпус, Кнопки АВАР. ВЫКЛ./АВАР. СТОП, Грибовидная форма, 38 мм, без подсветки, Разблокирование вытягиванием, 1 разм., 1 замык, Винтовое соединение, красный, желтый.

M22-PV/KC11/IY – это защищенная кнопка аварийной остановки. Данное устройство является частью серии аварийных кнопок RMQ Titan от бренда Eaton. Такая аварийная кнопка, как M22-PV/KC11/IY способна обеспечить решение для устройств цепи управления в различных приложениях, но в особенности в машинном и панельном строительстве. Иногда это устройство может выступать в качестве аварийной кнопки управляемой остановки. Это связно с ее основным предназначением – путем нажатия на кнопку останавливается любая аварийная ситуация. Кнопка аварийной остановки легко монтируется, отличается повышенной безопасностью. Отличается ярким красным оттенком.

Технический паспорт - M22-PV/KC11/IY
