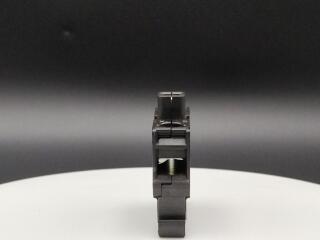

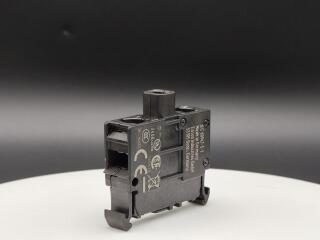

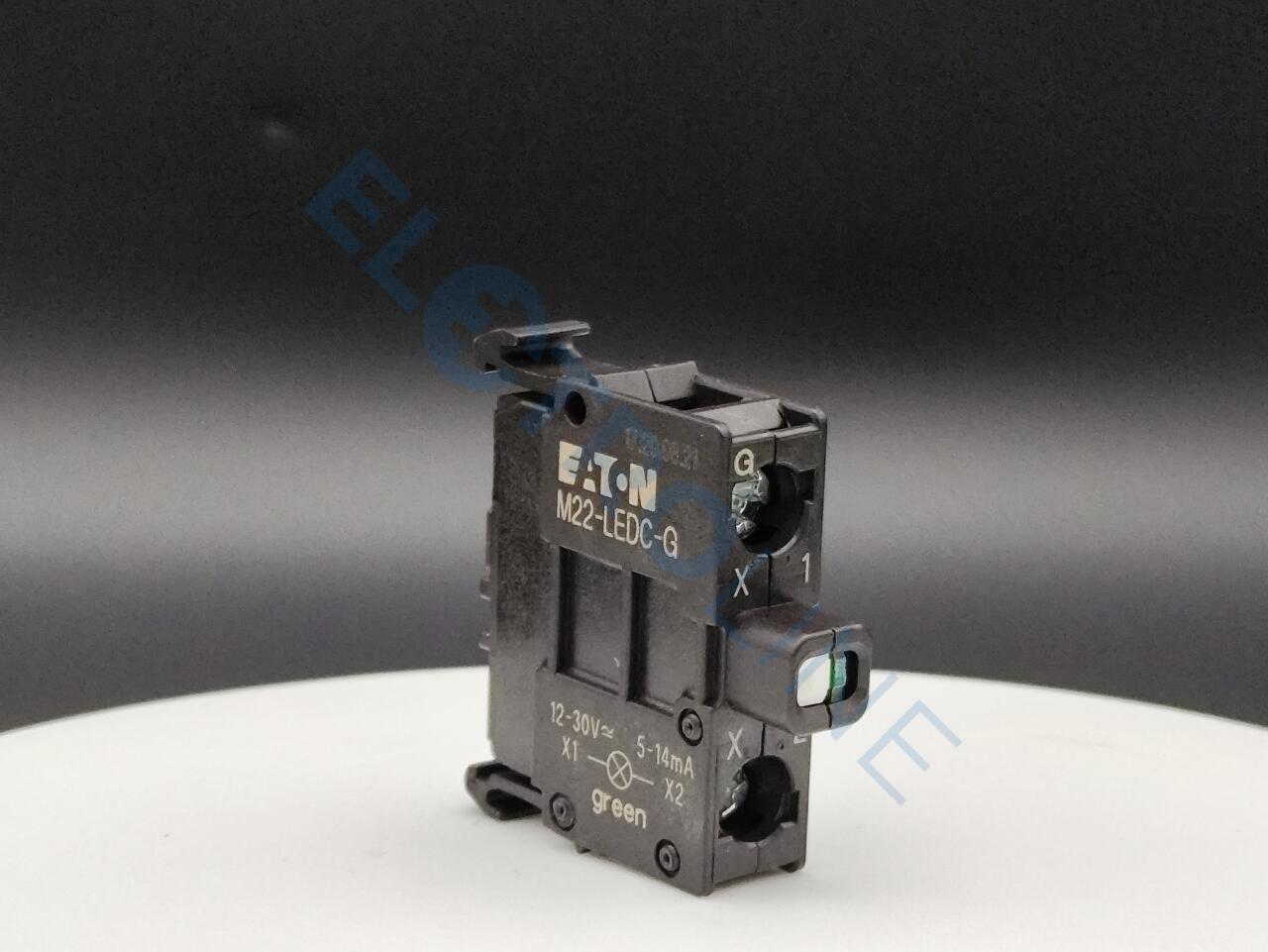

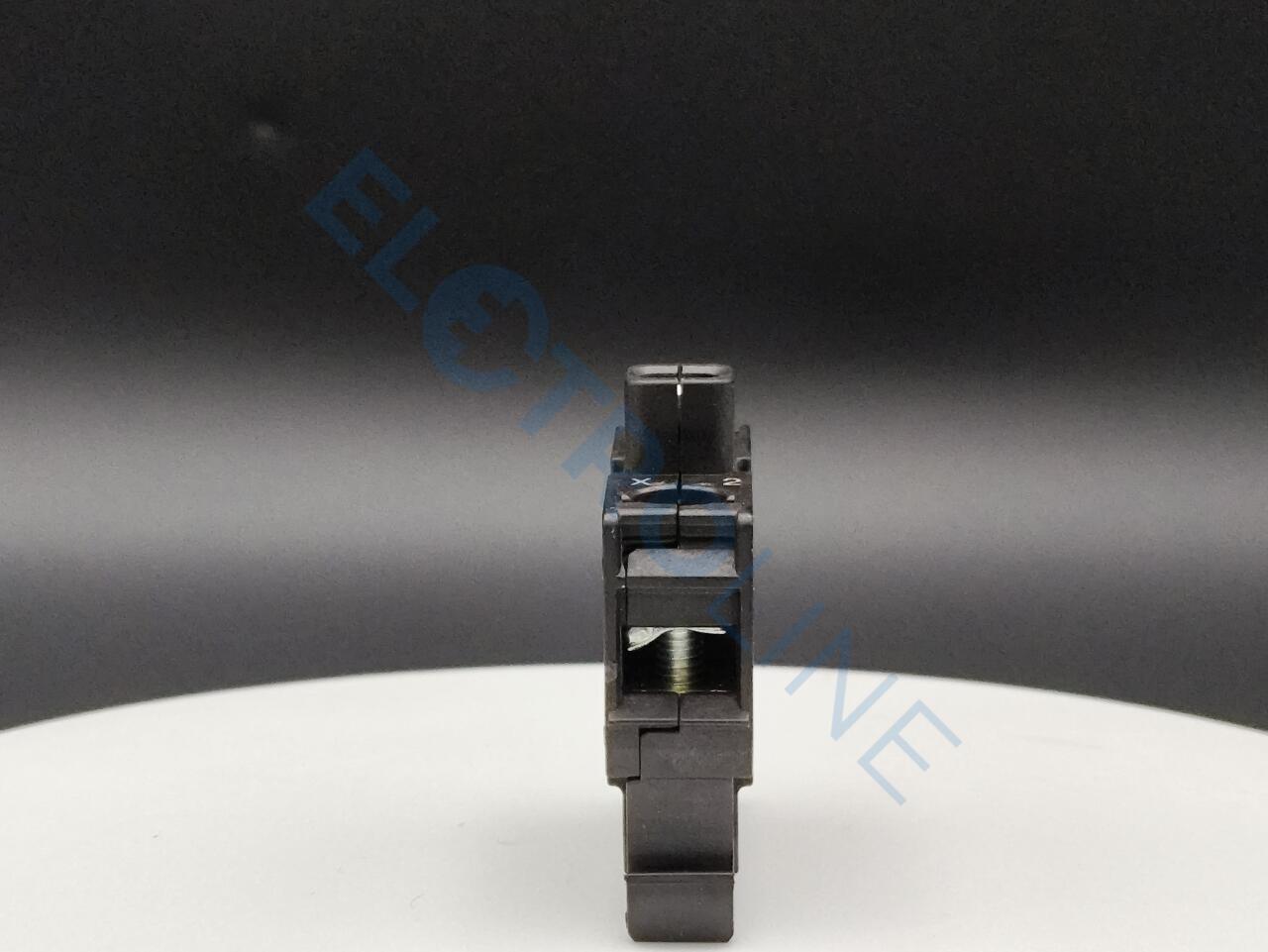

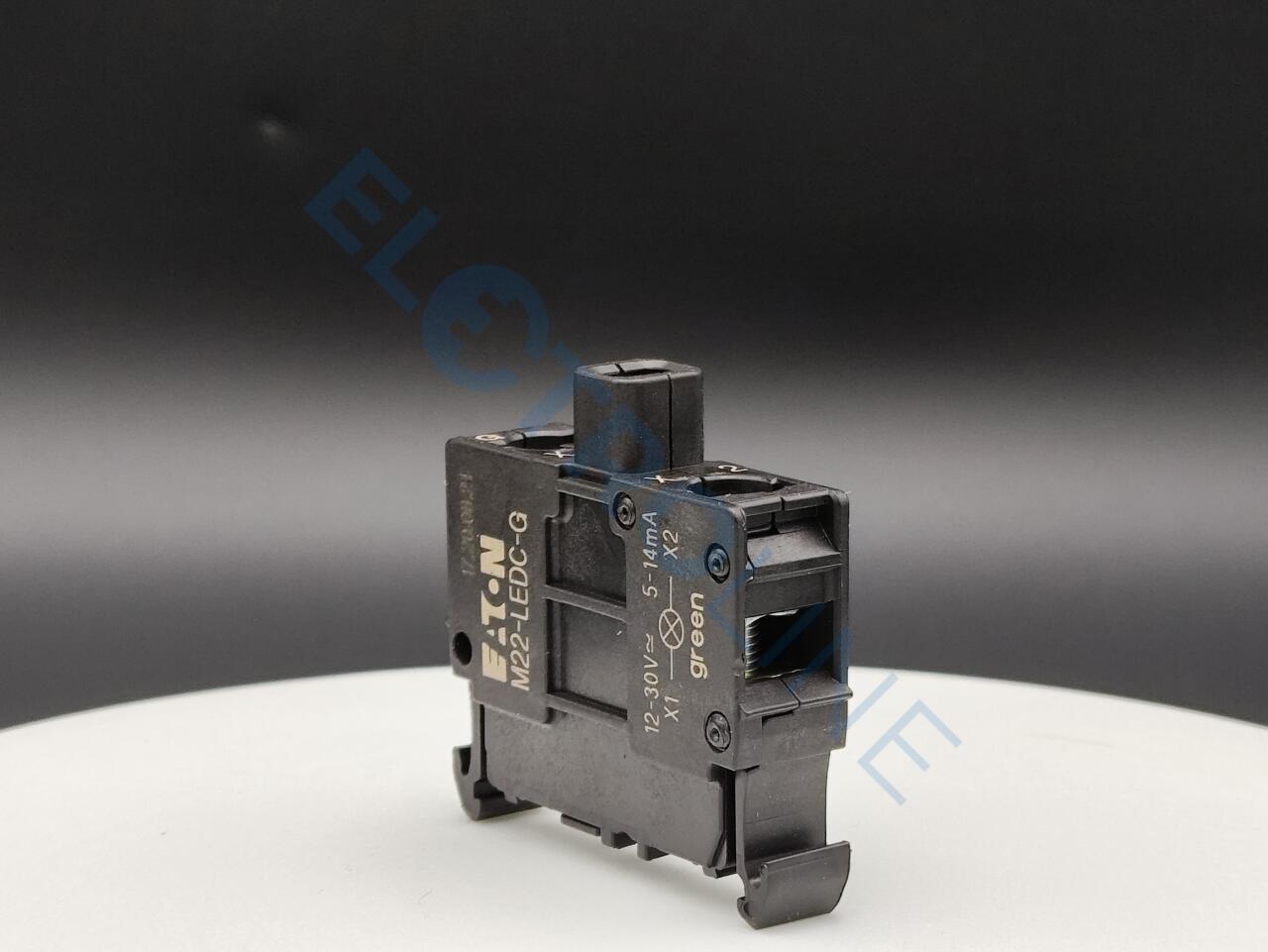

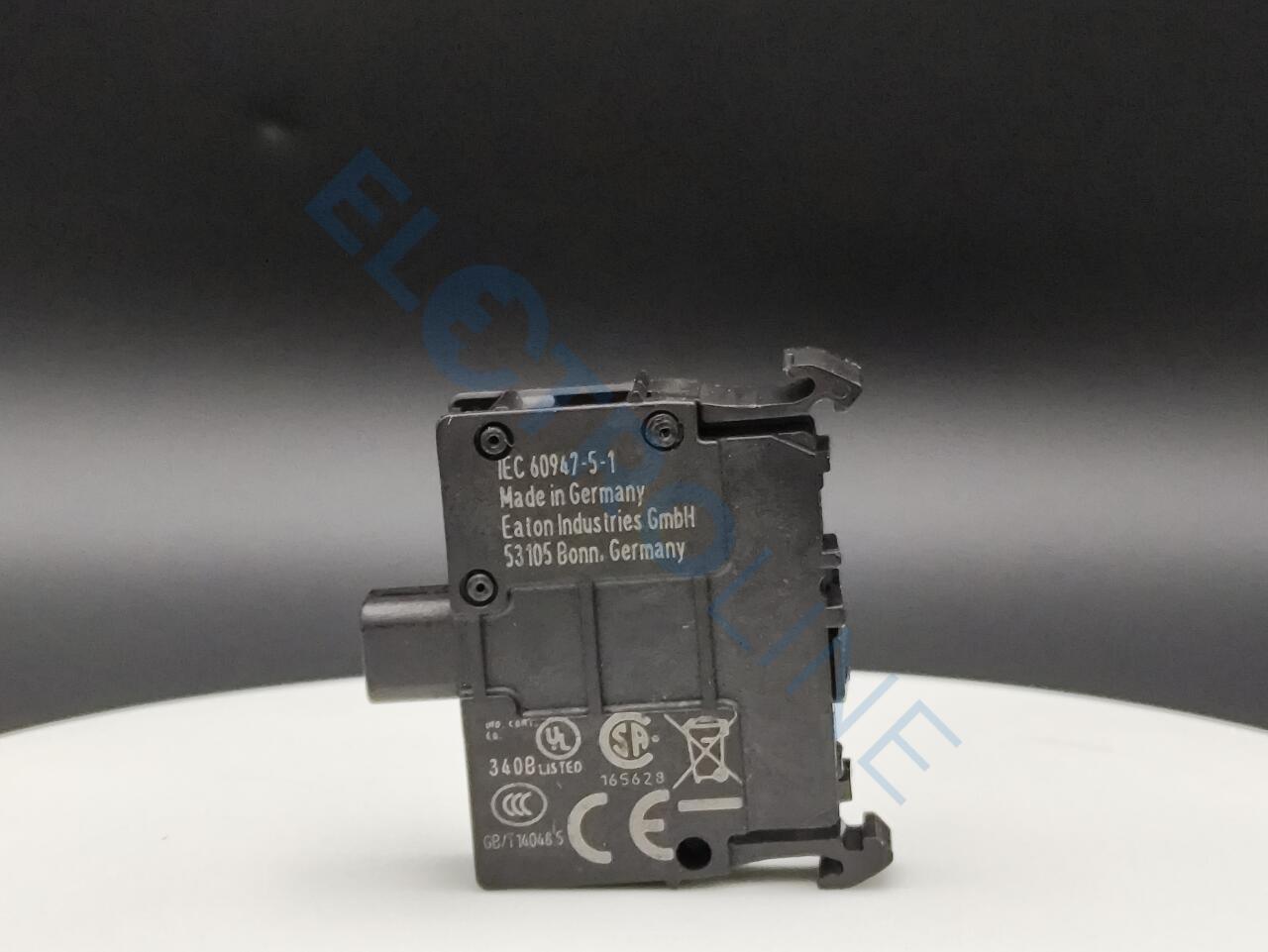

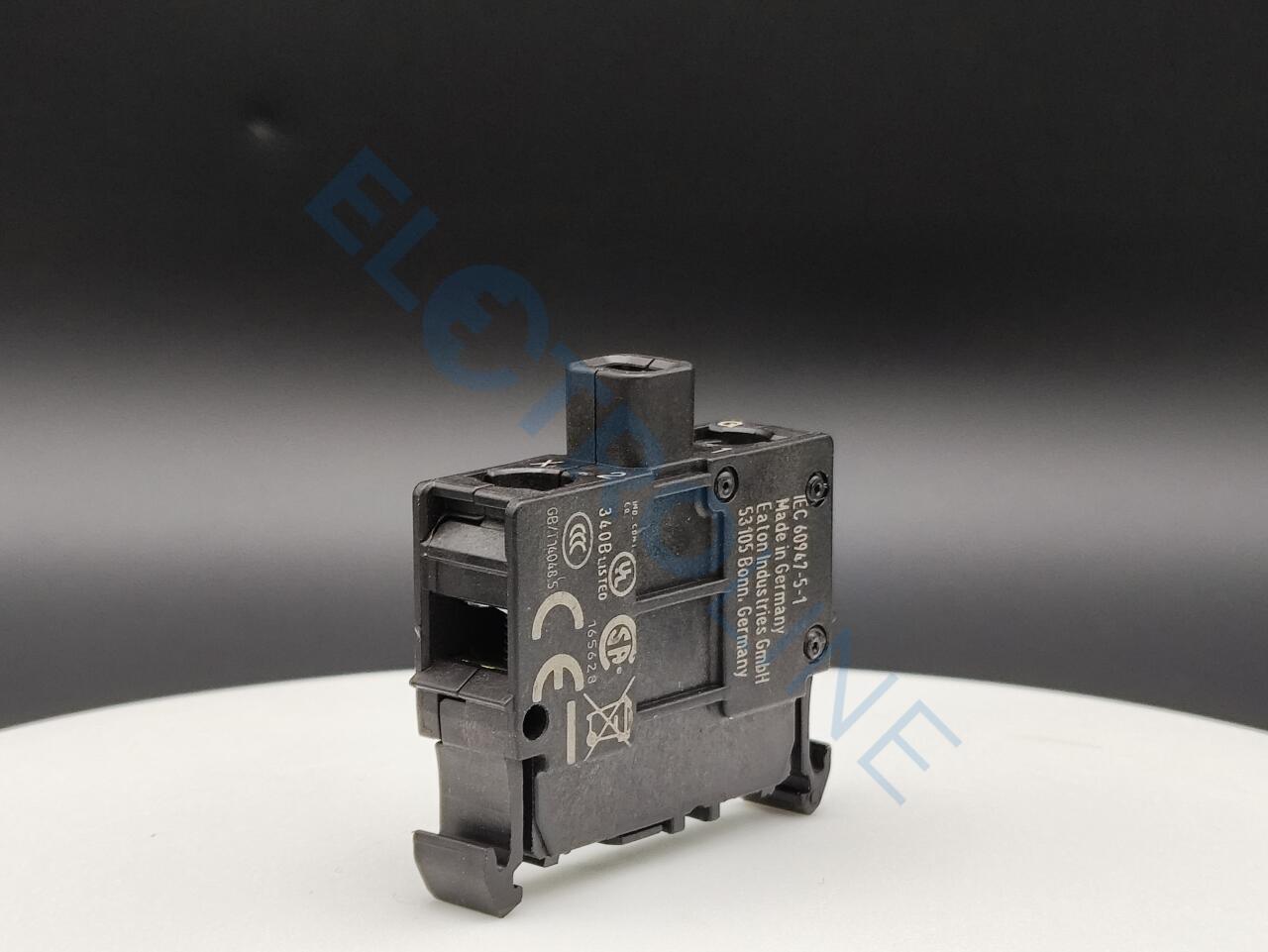

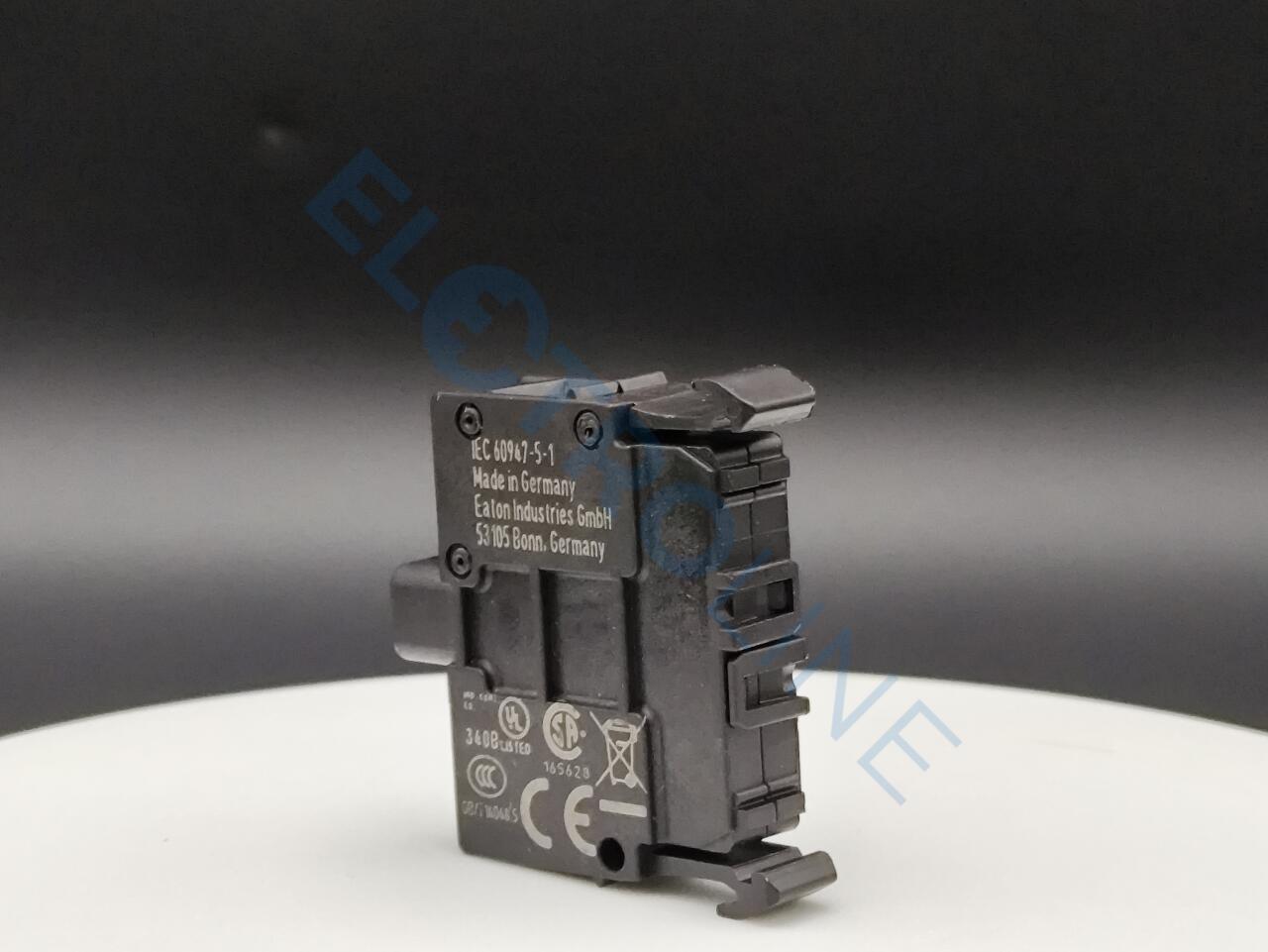

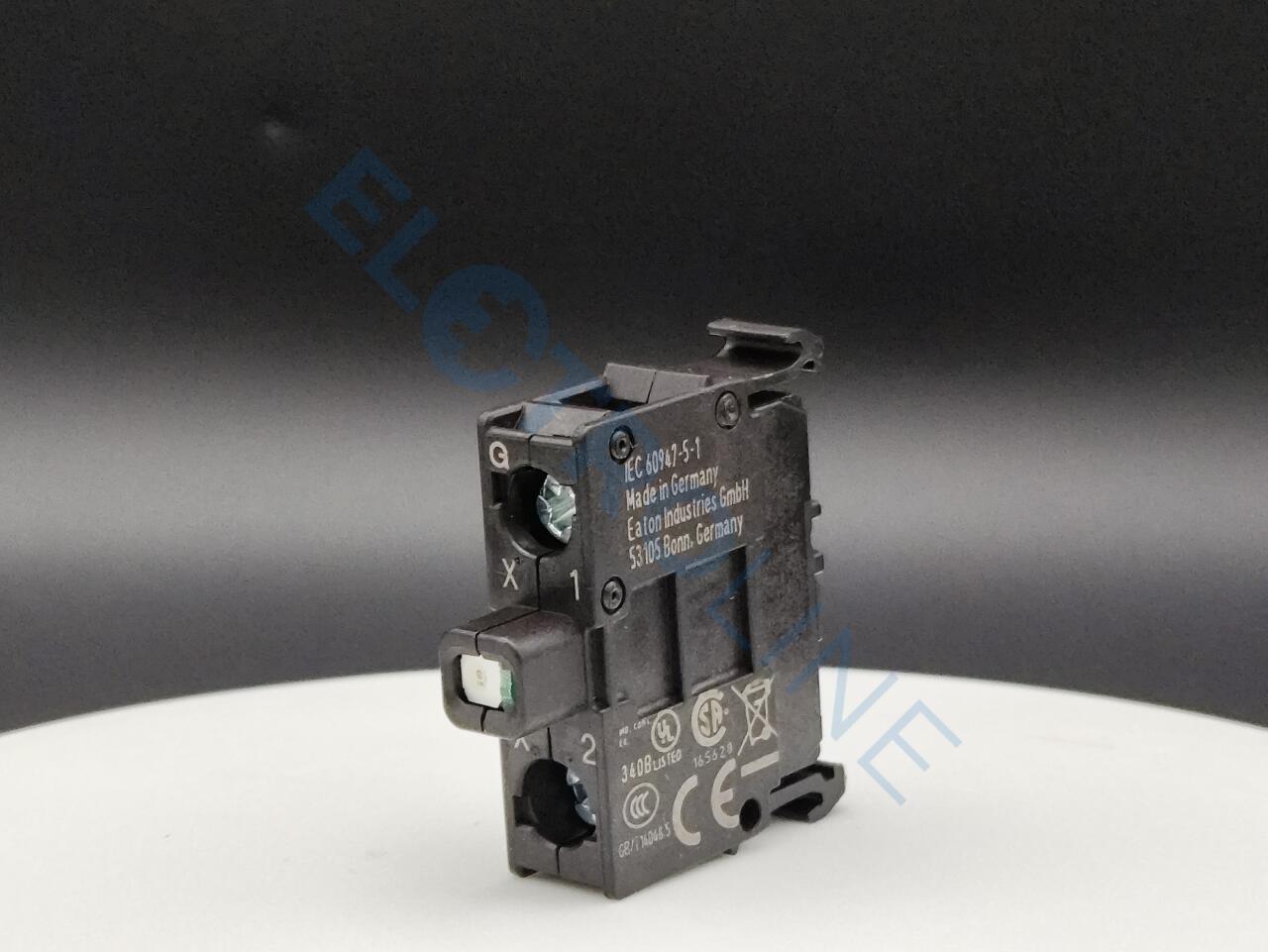

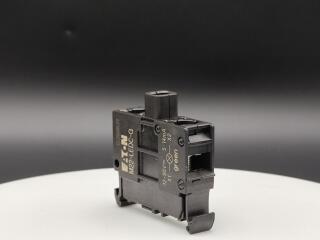

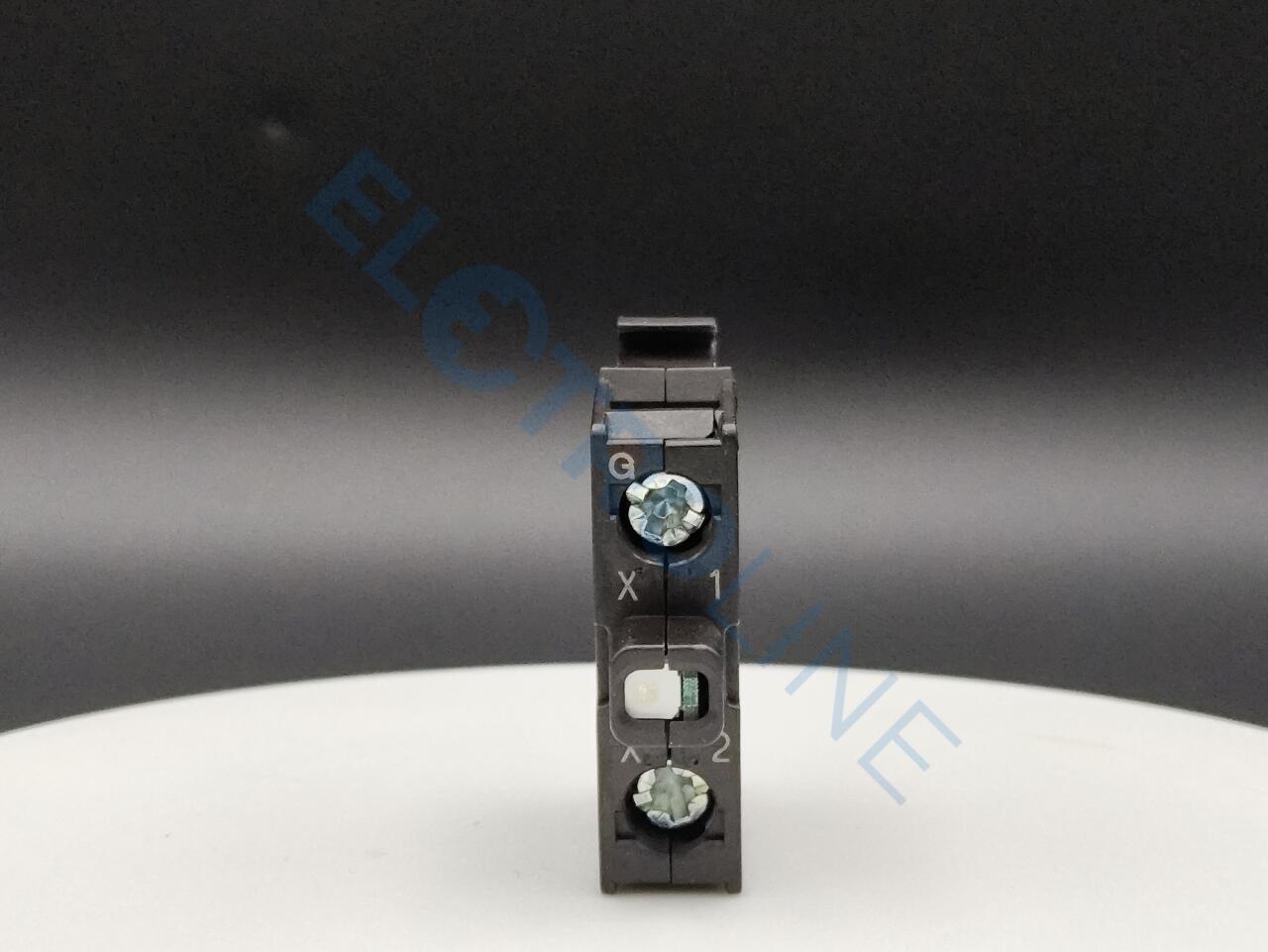

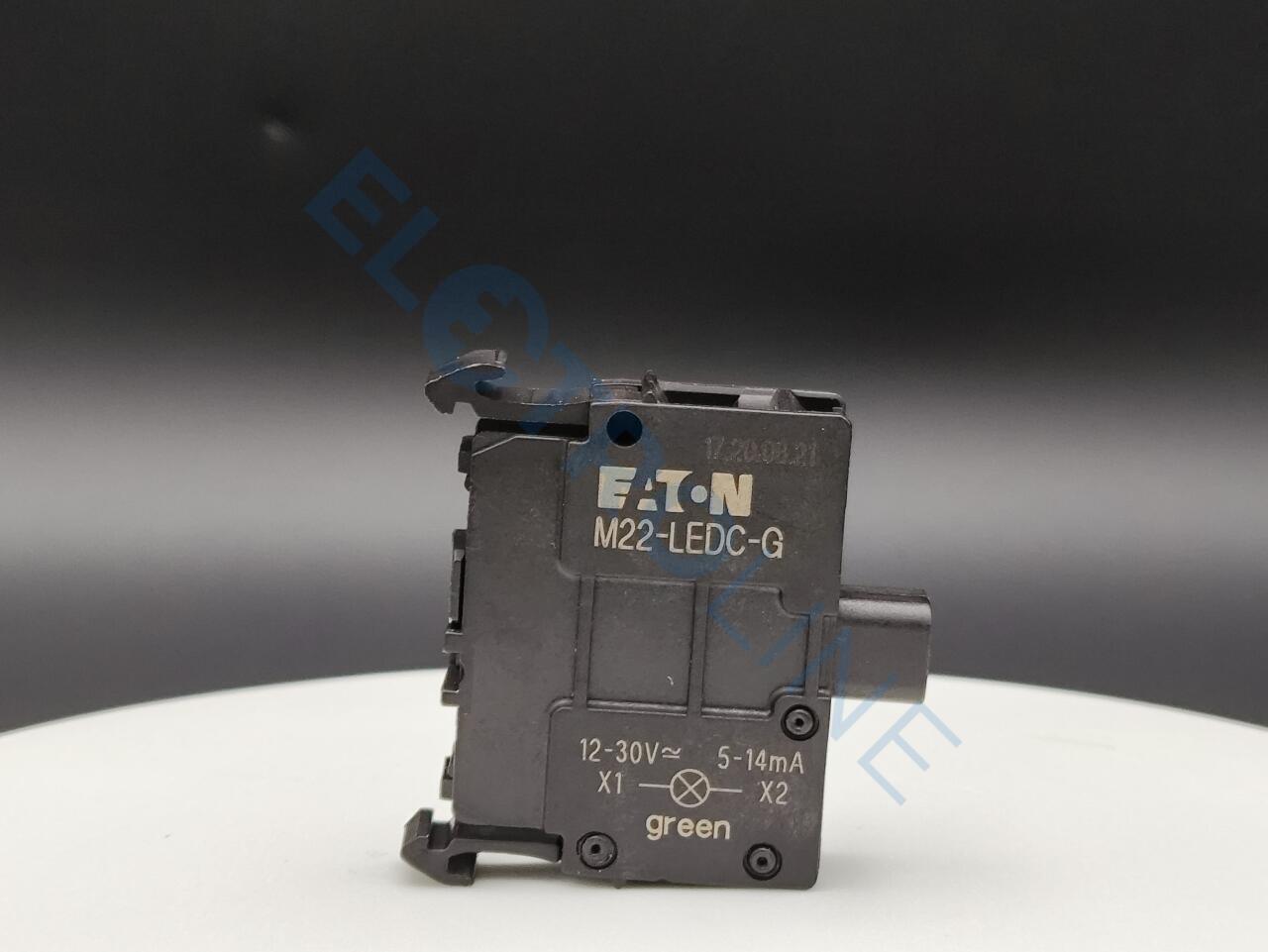

M22-LEDC-G Светодиод с винтовым Зажимом 12-30В (АС), 8-15А, крепление на монтажное основание, цвет зеленый

Светодиод с винтовым Зажимом 12-30В (АС), 8-15А, крепление на монтажное основание, цвет зеленый

В избранное

M22-LEDC-G, 0000216562, Светодиод с винтовым Зажимом 12-30В (АС), 8-15А, крепление на монтажное основание, цвет зеленый

Name: M22-LEDC-G - Светодиод с винтовым Зажимом 12-30В (АС), 8-15А, крепление на монтажное основание, цвет зеленый
Brand: Eaton
SKU: 0000216562
Price: 775 RUB
Availability: InStock

Уточняйте наличие у менеджеров

775.00 руб.

Цена с НДС

В корзину

Наличие:

31 шт. - на нашем складе

Бренд:

Eaton

Модель:

M22-LEDC-G

Артикул:

0000216562

Вес (кг):

0.01

Объем (дм3):

0.01

Ед. измерения:

шт

Семейство:

MC05004

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Светосигнальная арматура RMQ

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры

1. Программа поставок

Основная функция дополнительного оснащения	Светодиодные элементы
Техника присоединения	Винтовые клеммы
Крепление	Крепление базовой части
Номинальное напряжение [Ue]	12 - 30 В перем./пост. тока, 50/60 Гц В
Расчетный рабочий ток [Ie]
Потребляемая мощность [Pmax.]	макс. 0.26 W
Срок службы EN 60064 при ta = +25 °C [tсредний (переменный ток)]	100000 H
Класс защиты	IP20
	при 24 В
Цвет

Подключение к SmartWire-DT	нет
Контрольные знаки
Техника присоединения	Винтовые клеммы
Указания	Для световых индикаторов, кнопочных выключателей и переключателей с подсветкой действует правило:M22…-R только в комбинации с M22-LED…-RM22…-G только в комбинации с M22-LED…-GM22…-W только в комбинации с M22-LED…-WM22…-Y только в комбинации с M22-LED…-WM22…-B в комбинации с M22-LED…-W или M22-LED…-B

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC 60947-5-1
Пусковой момент (винтовые клеммы)	≦ 0.8 Нм
Класс защиты	IP20
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут	-25 - +70 °C
Температура окружающей средыХранение	- 40 - + 80 °C
Установочное положение	любая
Удароустойчивость согласно IEC 60068-2-27длительность ударного воздействия 11 мс, полусинус	> 30 g
Удароустойчивость	30Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g
Поперечные сечения соединенияодножильный	0, 75 - 2, 5 мм2
Поперечные сечения соединениямногожильный	0, 5 - 2, 5 мм2
Контакты
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]	500 В
Категория перенапряжения / степень загрязнения	III/3
	Закрытое помещение и закрытая установка вне помещения

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0.45 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Блок держателя лампы для устройств цепи управления (EC000204)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Bulb socket block for command and alarm devices (ecl@ss10.0.1-27-37-12-09 [AKF027014])
Интегрированный трансформатор	Нет
Со встроенным резистором для снижения напряжения	Нет
С источником света	Да
Со встроенным диодом	Да
Подставка для лампы	Отсутствует
Номинальное напряжение Ue при переменном токе 50 Гц	0 - 0 V
Номинальное напряжение Ue при переменном токе 60 Гц	0 - 0 V
Номинальное напряжение Ue на постоянном токе	30 - 30 V
Тип напряжения для приведения в действие	AC/DC
Тип лампы	LED
Тип подключения вспомогательной цепи	Screw connection
Цветная лампа	Green
Тип крепления	Floor fastening

5. Апробации

Стандарты на продукцию	IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	012528
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, CSA certified
Степень защиты	UL/CSA Type: -

6. Размеры

Кнопки с M22-(C)K…Кнопки с M22-(C) LED…+ M22-XLED…

Светодиод с винтовым Зажимом 12-30В (АС), 8-15А, крепление на монтажное основание, цвет зеленый

Alternate Catalog No. M22-LEDC-GQ

светодиод, крепление: Крепление базовой части, Техника присоединения: Винтовые клеммы, Номинальное напряжение: Ue= 12 - 30 В перем./пост. тока, 50/60 Гц В, Расчетный рабочий ток: Ie= 8 - 15 мА, потребляемая мощность: Pmax.= 0.26 W, при 24 В, Класс защиты: IP20, Подключение к SmartWire-DT: нет, Стандарты и предписания: IEC 60947-5-1

Технический паспорт - M22-LEDC-G

Артикул	Модель	Продукт	Цена
0000216560	M22-LEDC-W	Светодиод с винтовым зажимом 12-30в (ас), 8-15а, крепление на монтажное основание, цвет белый	773 руб.
0000216561	M22-LEDC-R	Светодиод с винтовым зажимом 12-30в (ас), 8-15а, крепление на монтажное основание, цвет красный	775 руб.
0000216566	M22-LEDC230-W	Светодиод с винтовым зажимом 85-264в (ас), 5-15а, крепление на монтажное основание, цвет белый	1 148 руб.
0000216567	M22-LEDC230-R	Светодиод с винтовым зажимом 85-264в (ас), 5-15а, крепление на монтажное основание, цвет красный	1 128 руб.
0000216568	M22-LEDC230-G	Светодиод с винтовым зажимом 85-264в (ас), 5-15а, крепление на монтажное основание, цвет зеленый	1 128 руб.
0000218058	M22-LEDC-B	Светодиод с винтовым зажимом 12-30в (ас), 8-15а, заднее крепление, цвет синий	775 руб.
0000218060	M22-LEDC230-B	Светодиод с винтовым зажимом 85-264в (ас), 5-15а, заднее крепление, цвет синий	1 148 руб.
