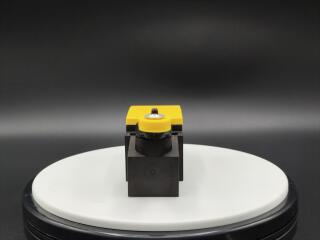

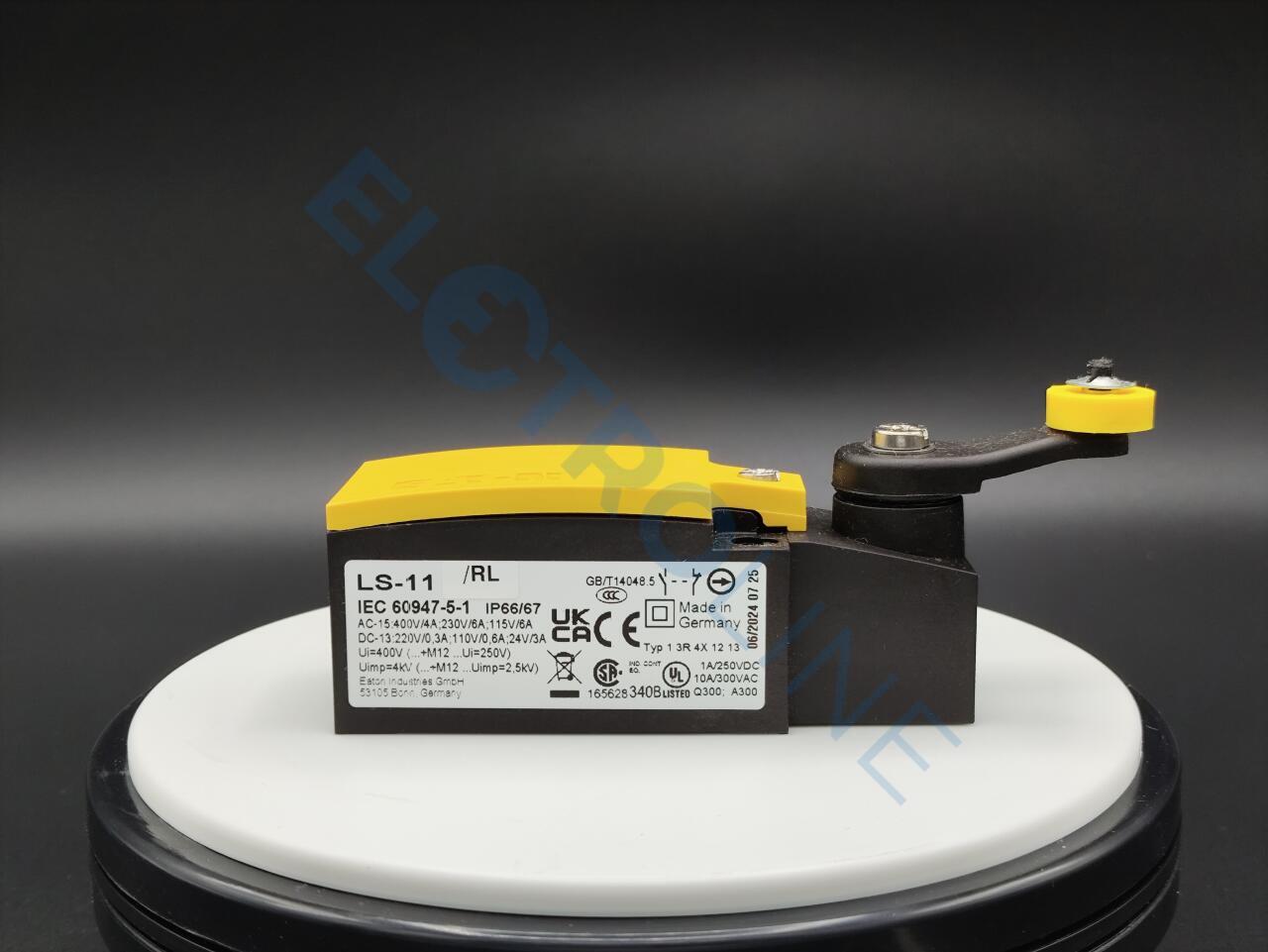

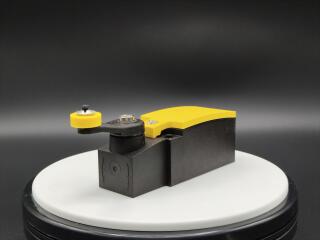

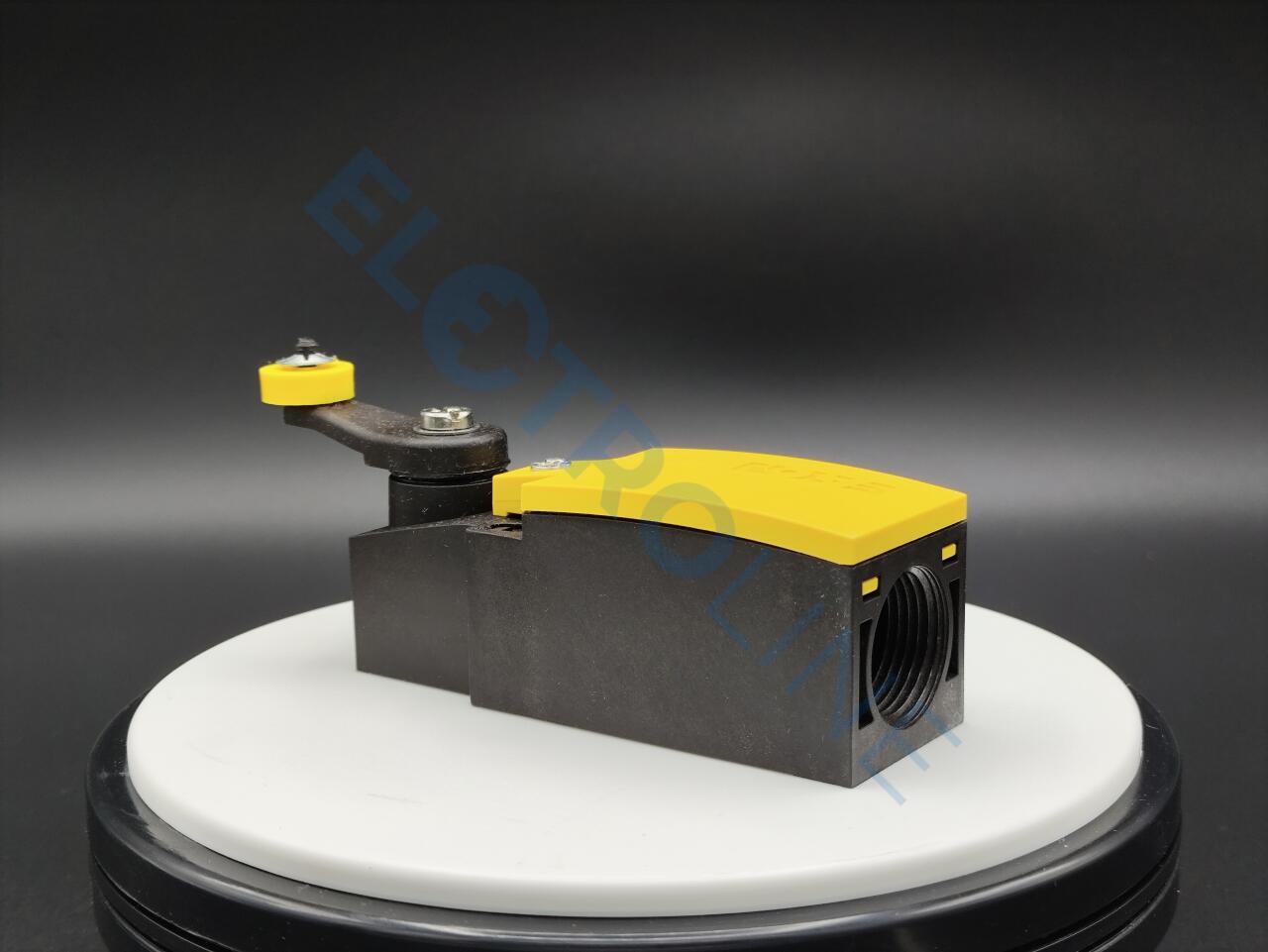

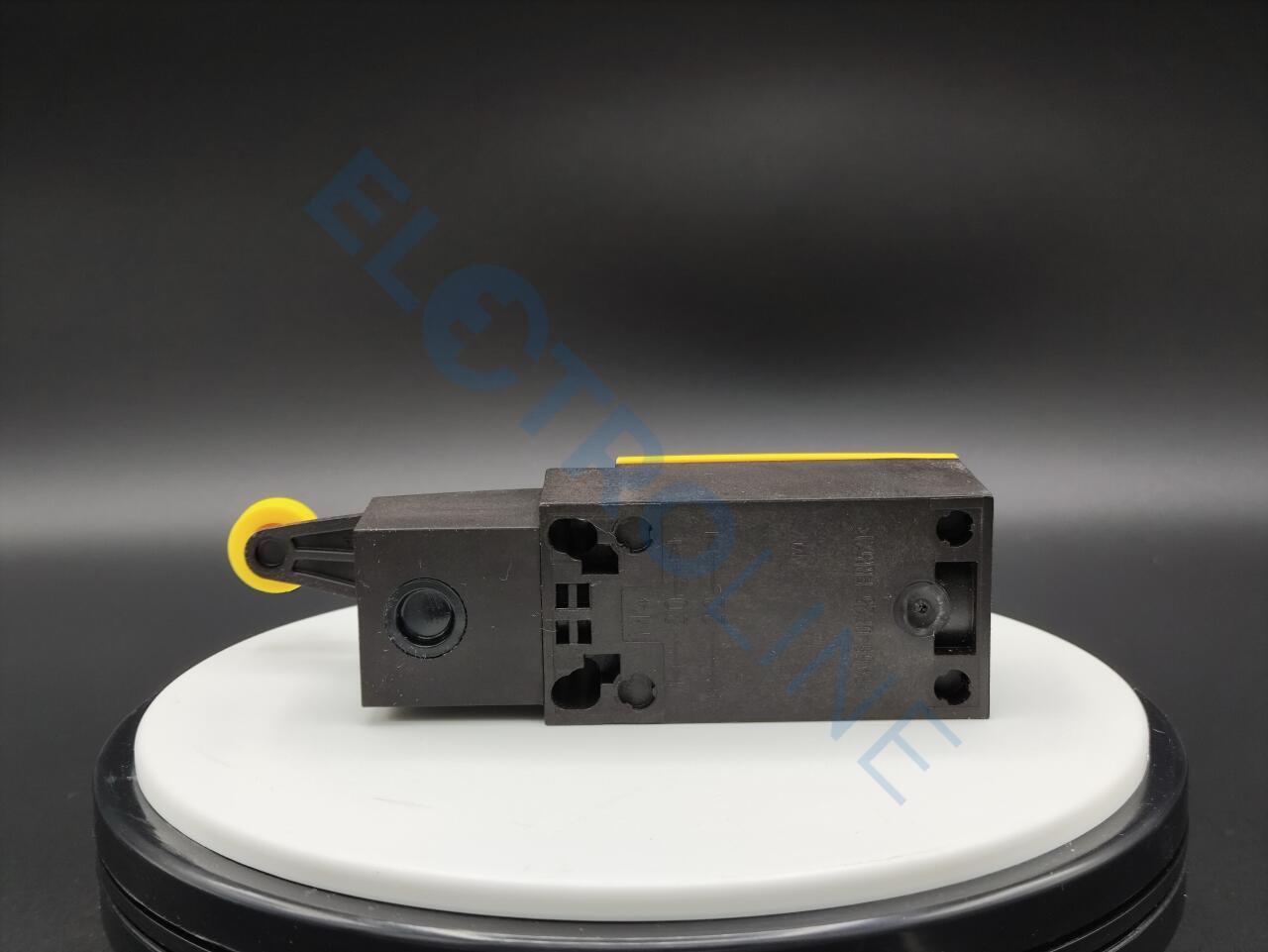

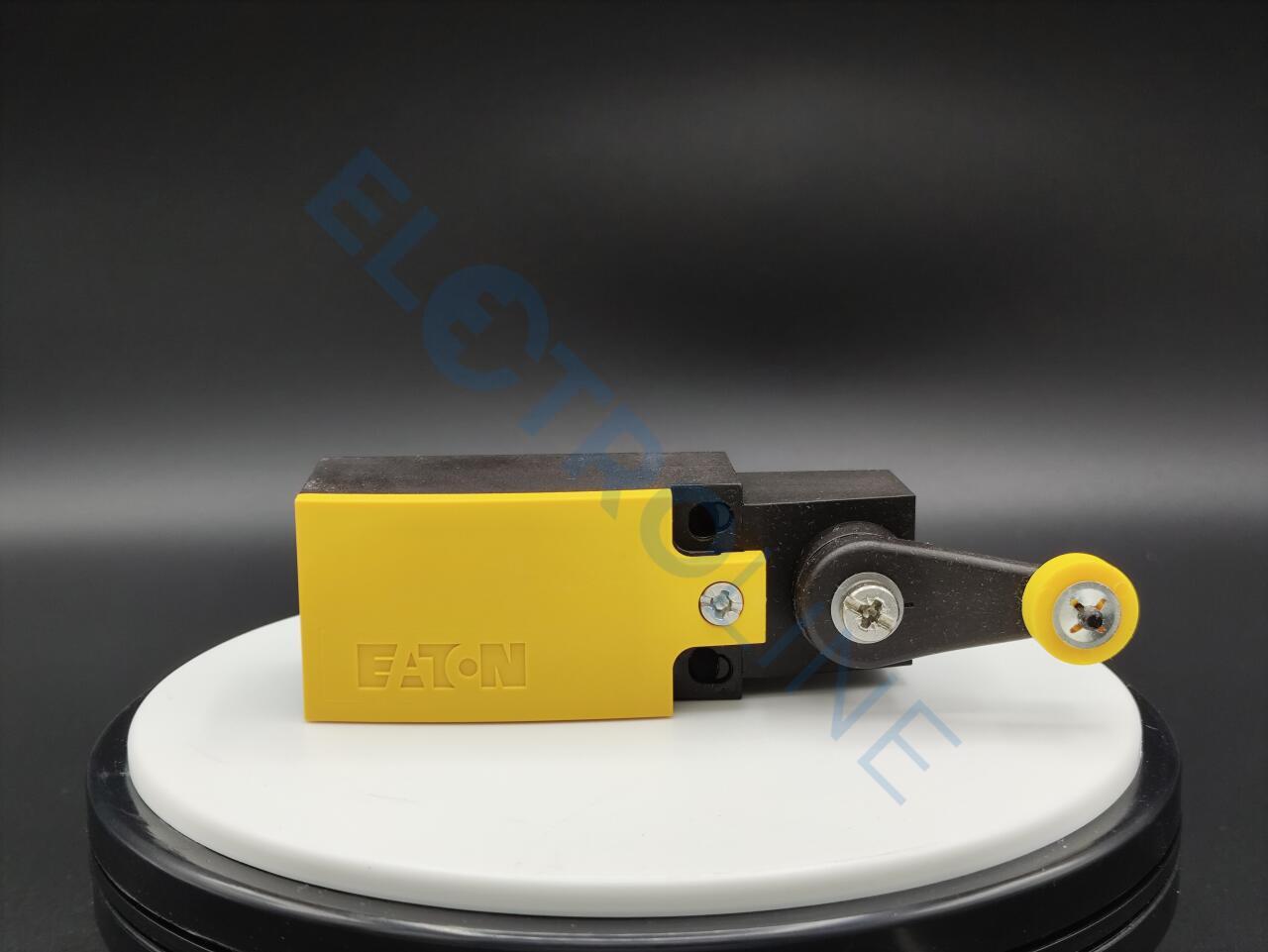

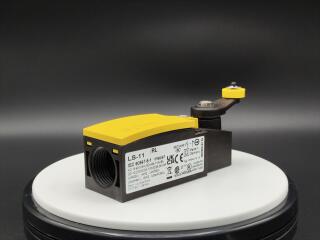

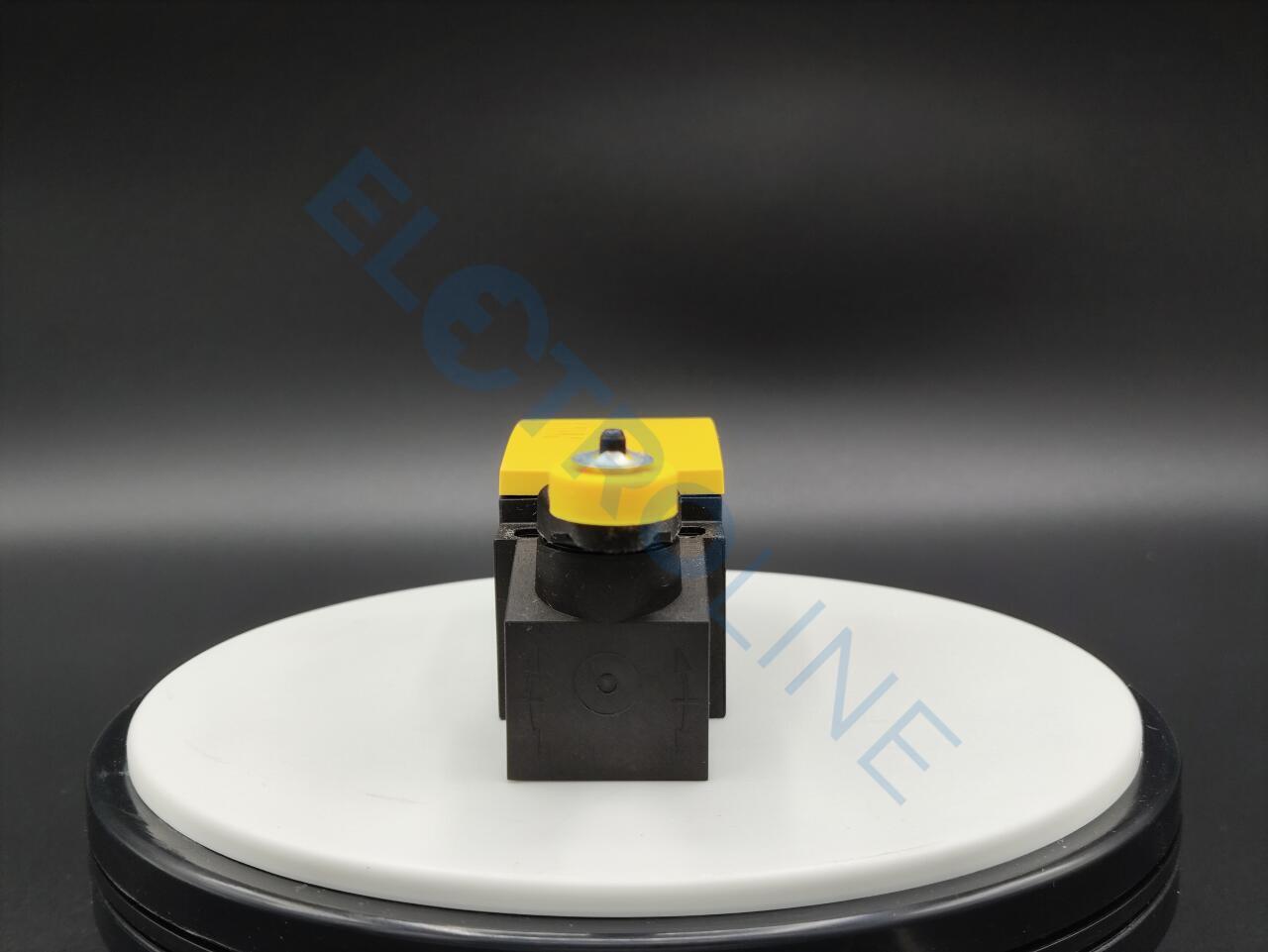

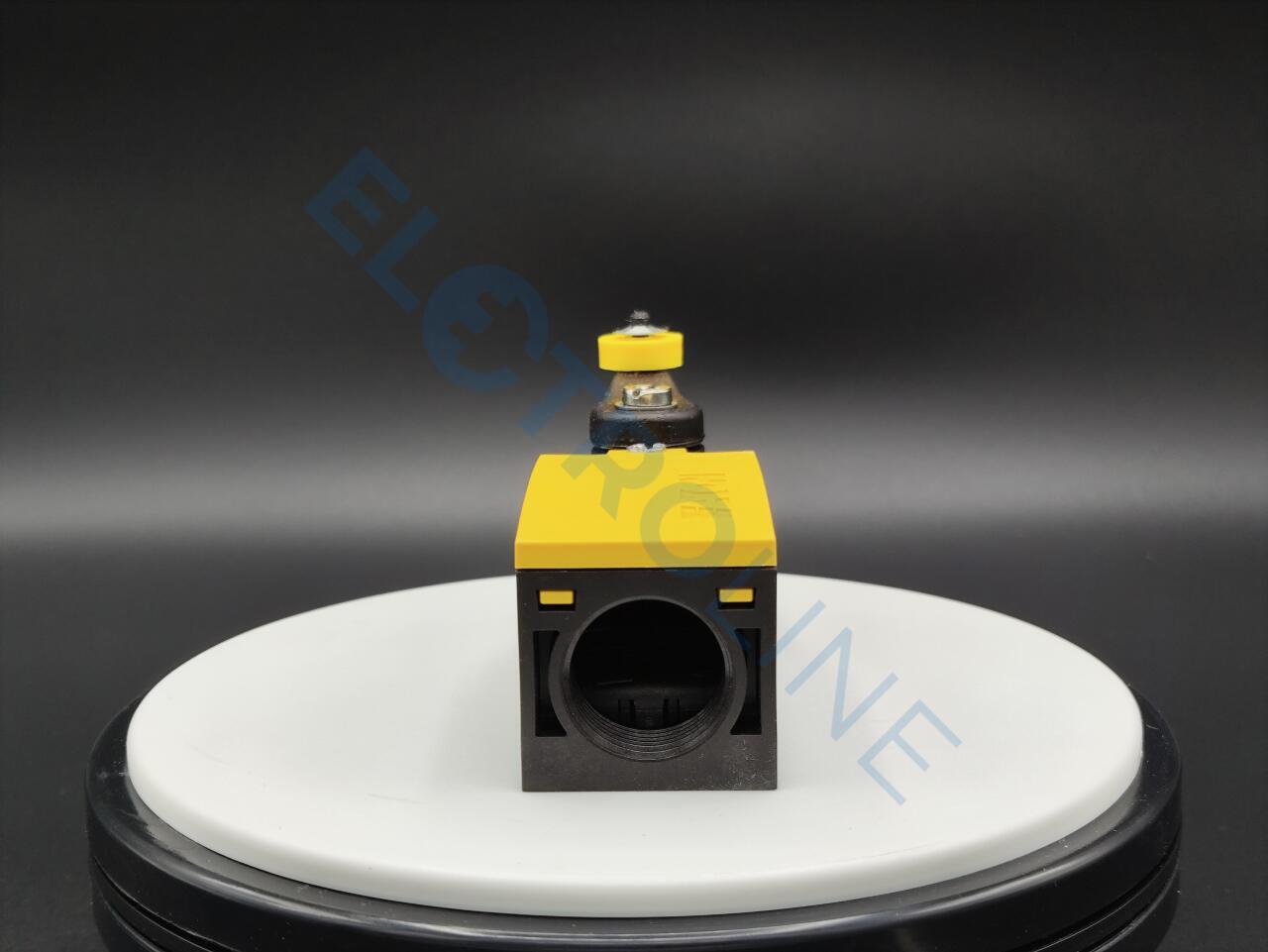

LS-11/RL, 0000266111, Концевой выключатель , 1НО +1 НЗ, роликовый рычаг
Уточняйте наличие у менеджеров
4 788.75 руб.
Цена с НДС
Основная функция: датчик положенияПредохранительные датчики положения
Ассортимент: Качающийся рычаг
Наличие:
В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru
Бренд:
Модель:
LS-11/RL
Артикул:
0000266111
Вес (кг):
0.08
Объем (дм3):
0.11
Ед. измерения:
шт
Семейство:
MC05005
Весь товар
сертифицирован
сертифицирован
Бесплатная доставка
от 20 000 Р
от 20 000 Р
Технические параметры и комплектация могут отличаться от заявленной на сайте
Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры
1. Программа поставок
| Основная функция | датчик положенияПредохранительные датчики положения |
| Идентификатор типа | LS(M)-… |
| Ассортимент | Качающийся рычаг |
| Класс защиты | IP66, IP67 |
| Оснащение | Законченное устройство |
| Температура окружающей среды | -25 - +70 °C |
| Конструктивное исполнение | EN 50047 форма A |
| Назначение контактов | |
| Замык. = замыкающий контакт | 1 замык |
| Разм. = размыкающий контакт | 1 разм. |
| Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. |
| Графические условные обозначения | |
| Ход контакта■ = контакт закрыт□ = контакт открыт | |
| Принудительное размыкание (ZW) | да |
| Цвет | |
| Крышка корпуса | желтый |
| Крышка корпуса | |
| Корпус | пластик |
| Способ подключения | Зажим Cage-Clamp |
| Указания | Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden.Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 |
| Указания | Управляющая головка переставляется на каждые 90°, что позволяет обеспечить настройку на вышеуказанное направление начала движения. |
2. Технические характеристики
| Общая информация | |
| Стандарты и положения | IEC/EN 60947 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | -25 - +70 °C |
| Установочное положение | любая |
| Класс защиты | IP66, IP67 |
| Поперечные сечения соединенияодножильный | 1 x (0, 5 - 2, 5) мм2 |
| Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0, 5 - 1, 5) мм2 |
| Точность воспроизведения | ± 0.15 мм |
| Контакты/коммутационная способность | |
| Номинальная устойчивость к импульсу [Uimp] | 4000 В перем. тока |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 400 В |
| Категория перенапряжения / степень загрязнения | III/3 |
| Расчетный рабочий ток [Ie]AC-1524 В [Ie] | 6 A |
| Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie] | 6 A |
| Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie] | 4 A |
| Расчетный рабочий ток [Ie]DC-13 24 В [Ie] | 3 A |
| Расчетный рабочий ток [Ie]DC-13 110 В [Ie] | 0.6 A |
| Расчетный рабочий ток [Ie]DC-13 220 В [Ie] | 0.3 A |
| Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF] | < 10-7, < 1 отказа на 107 соединений Частота отказов |
| Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF] | < 5 x 10-6, < 1 отказа на 5 x 106 соединений Частота отказов |
| Частота сети | макс. 400 Гц |
| Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1макс. предохранитель | 6 A gG/gL |
| Механические размеры | |
| Механический срок службы [Переключения] | 8 x 106 |
| Удароустойчивость (импульс полусинуса 20 мс)Стандартный контакт | 25 g |
| Частота приведения в действие [Переключения/ч] | ≦ 6000 |
| Привод | |
| МеханическийСила нажатия начала/конца хода | 1, 0/8, 0 N |
| МеханическийМоменты нажатия поворотных приводов | 0.2 Нм |
| Механическиймакс. начальная скорость при кулачках по DIN | 1, 5 м/с |
| Механическийуказания | при угле активации α = 0° |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 6 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.17 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Датчики (EG000026) / Концевой выключатель (EC000030) | |
| Электротехника, электроника, системы автоматизации / Сенсорная техника, датчики / Position switch / Position switch (Type 1) (ecl@ss10.0.1-27-27-06-01 [AGZ382015]) | |
| Датчик ширины | 31 mm |
| Датчик диаметра | 0 mm |
| Высота датчика | 61 mm |
| Длина датчика | 33.5 mm |
| Номинальный рабочий ток Ie при AC-15, 24 В | 6 A |
| Номинальный рабочий ток Ie при AC-15, 125 В | 6 A |
| Номинальный рабочий ток Ie при AC-15, 230 В | 6 A |
| Номинальный рабочий ток Ie при DC-13, 24 В | 3 A |
| Номинальный рабочий ток Ie при DC-13, 125 В | 0.8 A |
| Номинальный рабочий ток Ie при DC-13, 230 В | 0.3 A |
| Функция переключения | Slow-action switch |
| Функция переключения с фиксацией | Нет |
| Выход электронный | Нет |
| Принудительное открытие | Да |
| Количество вспомогательных контактов безопасности | 1 |
| Количество контактов как нормально замкнутый контакт | 1 |
| Количество контактов как нормально разомкнутый контакт | 1 |
| Количество контактов в качестве переключающего контакта | |
| Тип интерфейса | Отсутствует |
| Тип интерфейса для безопасного общения | Отсутствует |
| Тип строительства жилья | Cuboid |
| Материал корпуса | Plastic |
| Покрытие корпуса | Other |
| Тип элемента управления | Rotary lever |
| Выравнивание элемента управления | Other |
| Тип электрического подключения | Other |
| С индикацией состояния | Нет |
| Подходит для функций безопасности | Да |
| Категория взрывобезопасности для газа | Отсутствует |
| Категория взрывобезопасности для пыли | Отсутствует |
| Температура окружающей среды во время работы | 25 - 70 °C |
| Степень защиты (IP) | IP67 |
| Степень защиты (NEMA) | 4X |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking |
| UL File No. | E29184 |
| UL Категория Контроль № | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Степень защиты | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
6. Размеры
| ① Вращающий момент затяжки винта крышки: 0, 8 Нм ±0, 2 Нм② Только при LS (исполнение из пластмассы)③ Крепёжный винт 2 x M4 ≧ 30MA = 1, 5 Нм | |
Датчик положения, Качающийся рычаг, Законченное устройство, 1 замык, 1 разм., Зажим Cage-Clamp, желтый, пластик, -25 - +70 °C, EN 50047 форма A
Alternate Catalog No. LS-11/RL
Датчик положения, Основная функция: датчик положения, Предохранительные датчики положения, Идентификатор типа: LS(M)-…, Ассортимент: Качающийся рычаг, Класс защиты: IP66, IP67, оснащение: Законченное устройство, Температура окружающей среды: -25 - +70 °C, конструктивное исполнение: EN 50047 форма A, Назначение контактов Замык. = замыкающий контакт: 1 замык, Назначение контактов Разм. = размыкающий контакт: 1 разм., Указание: = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1., Принудительное размыкание (ZW): да, Цвет Крышка корпуса: желтый, корпус: пластик, Способ подключения: Зажим Cage-Clamp, Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden., Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402, Стандарты и положения: IEC/EN 60947
