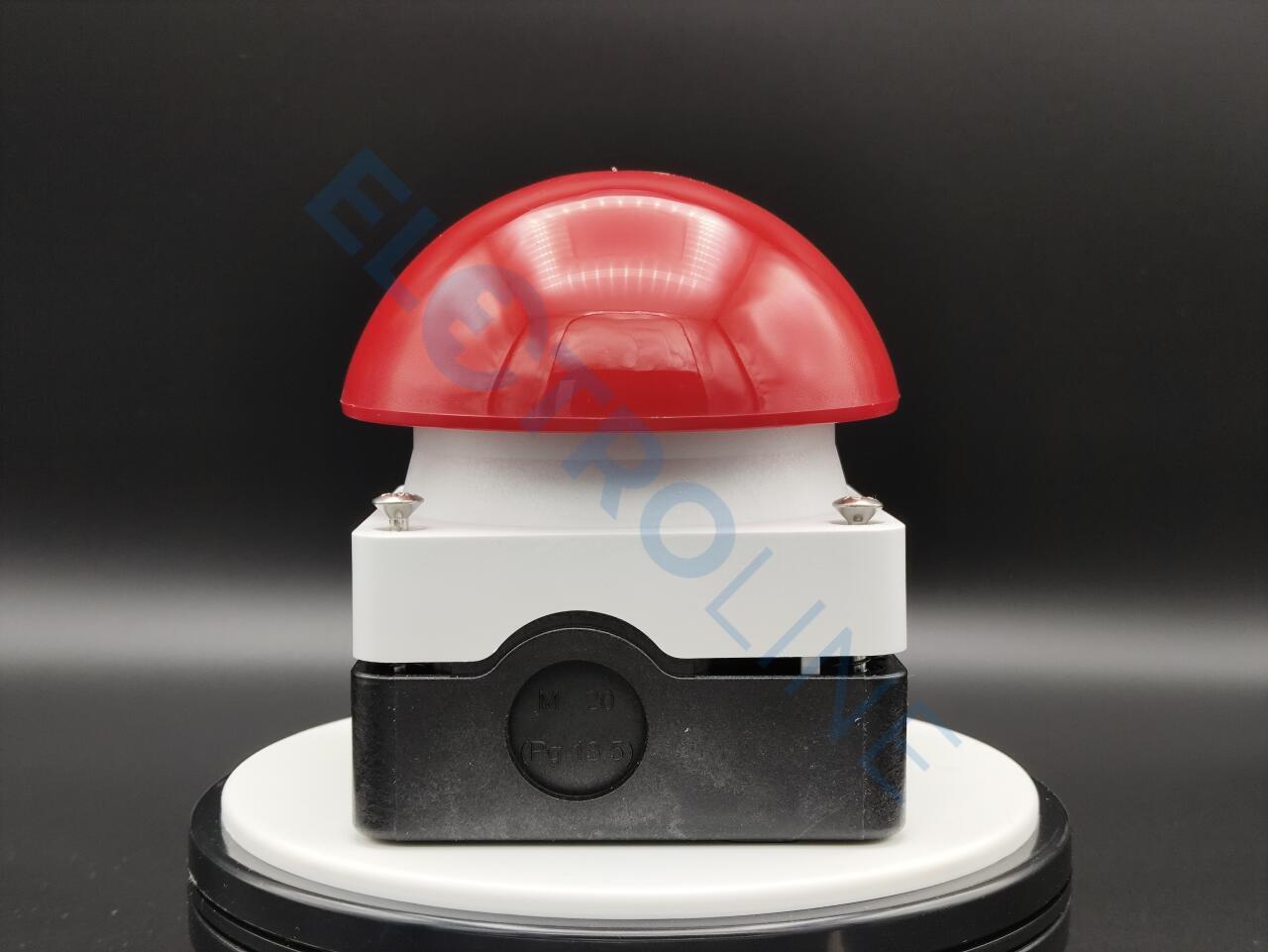

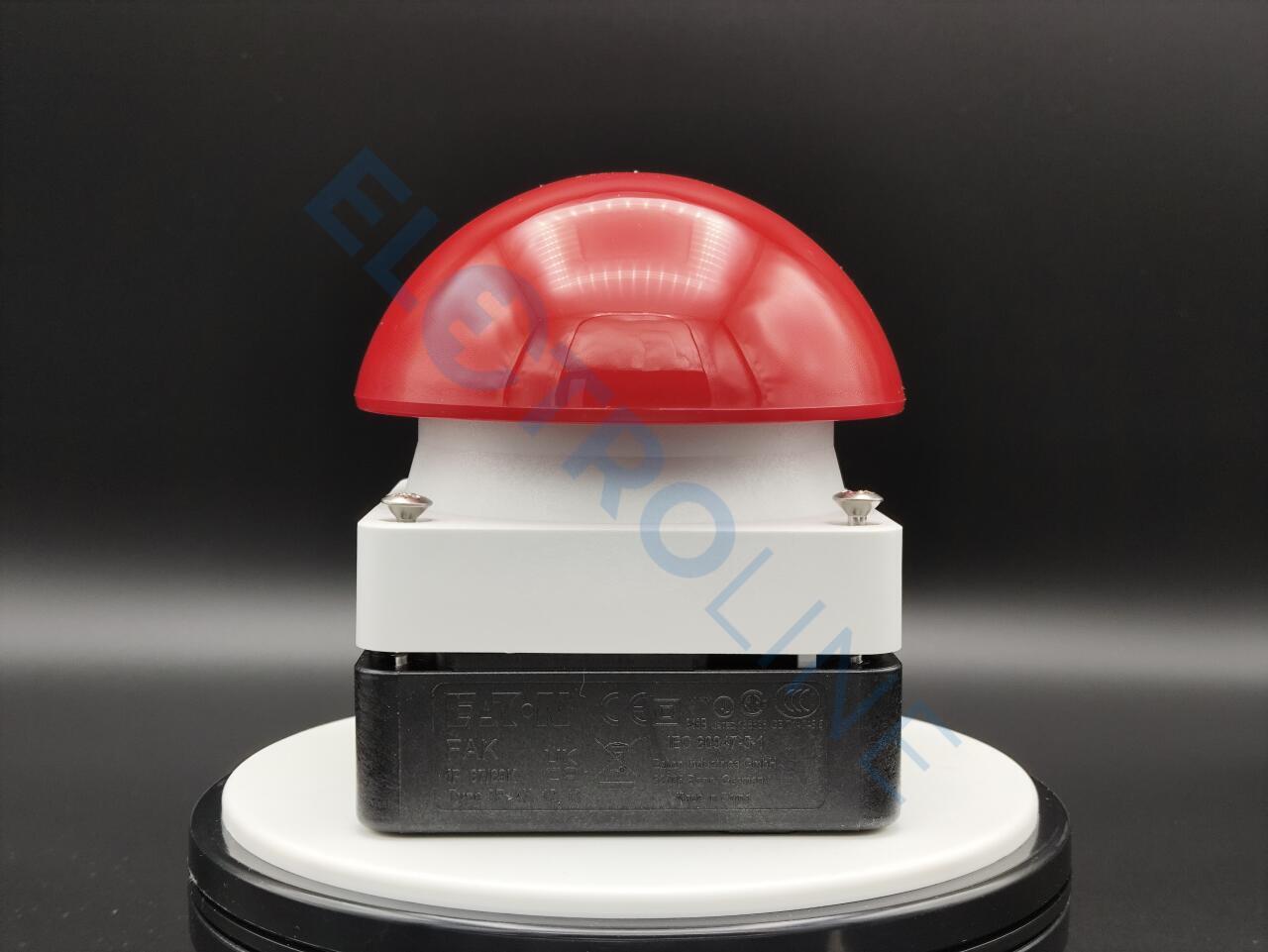

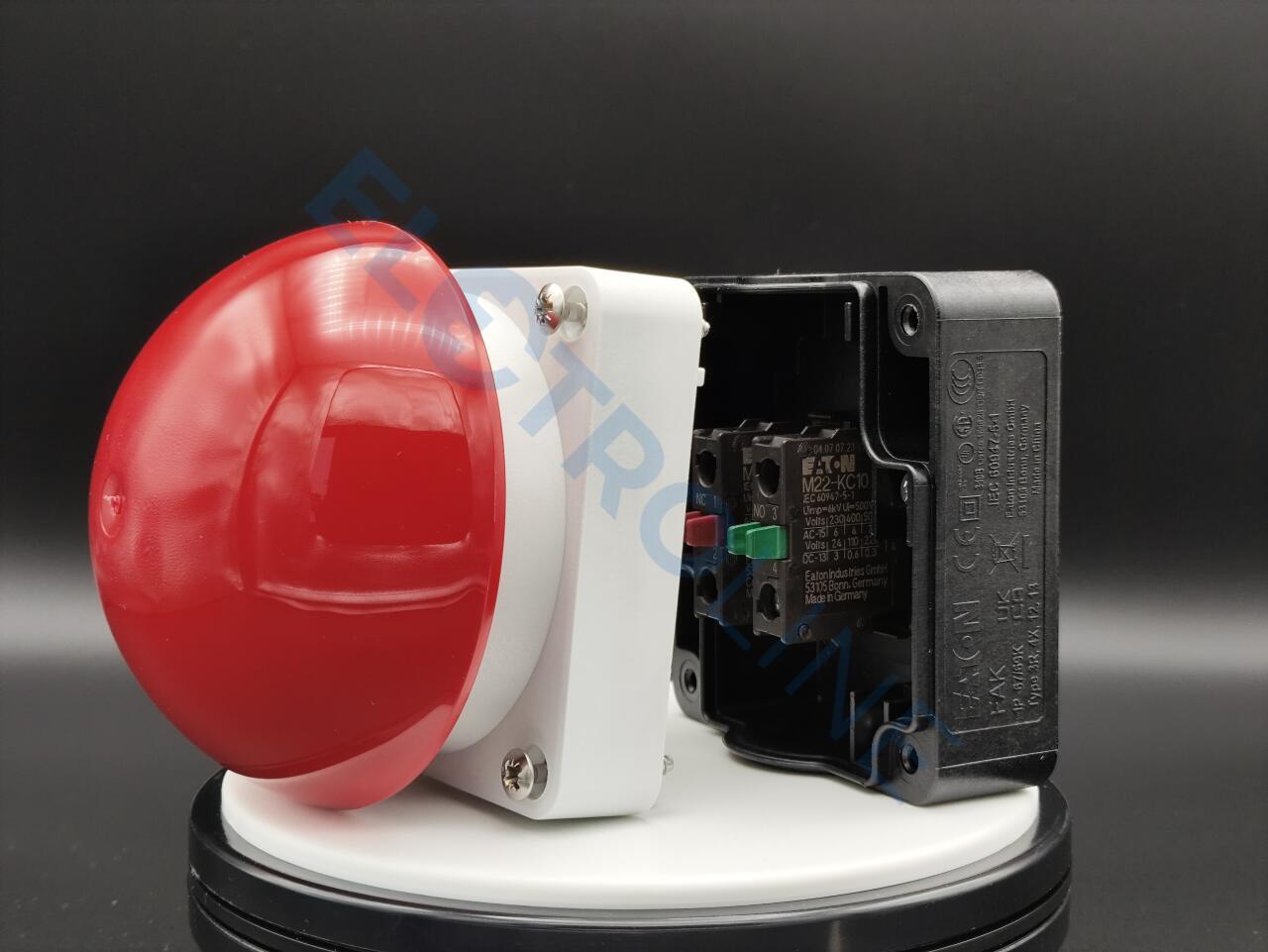

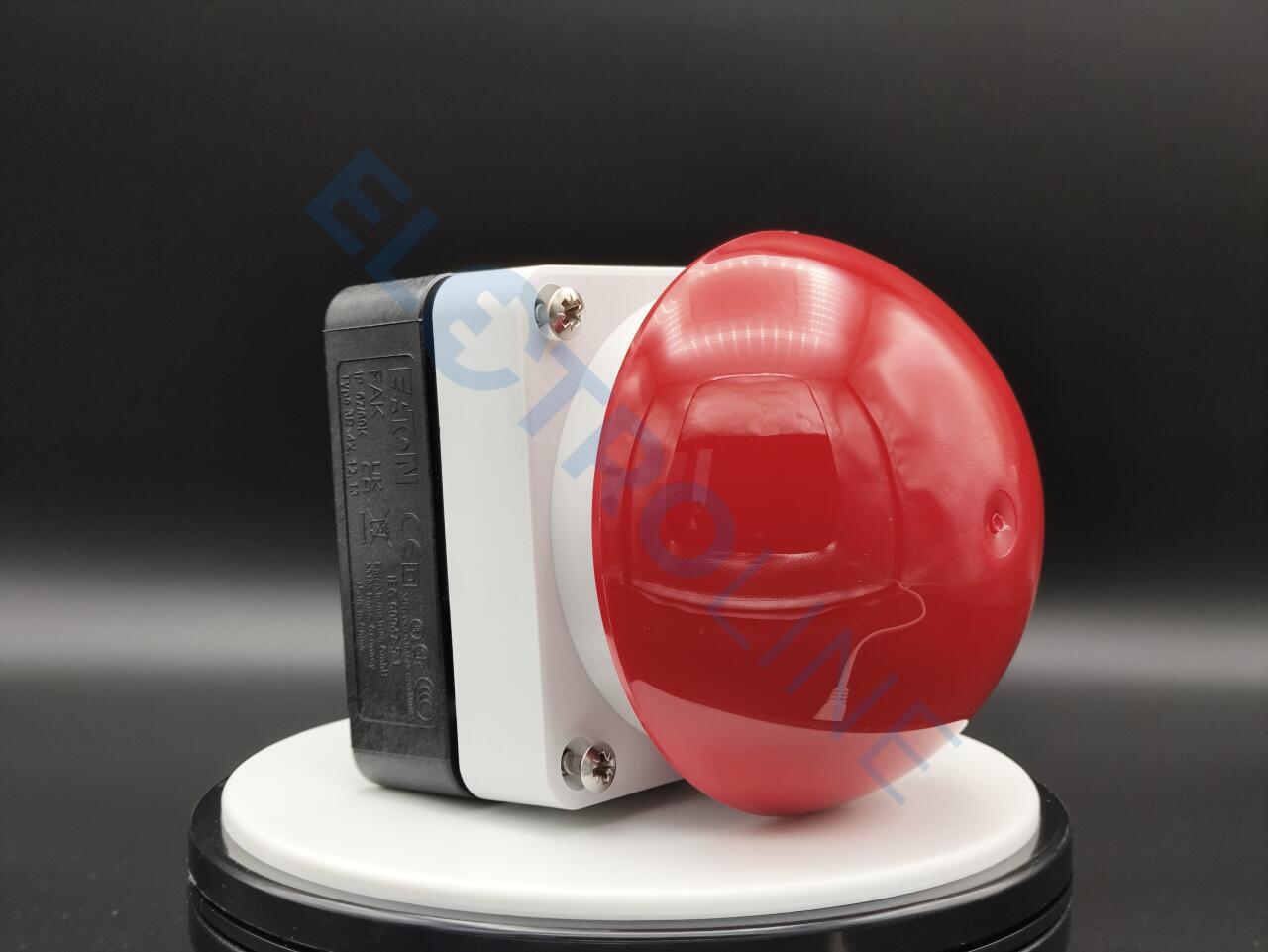

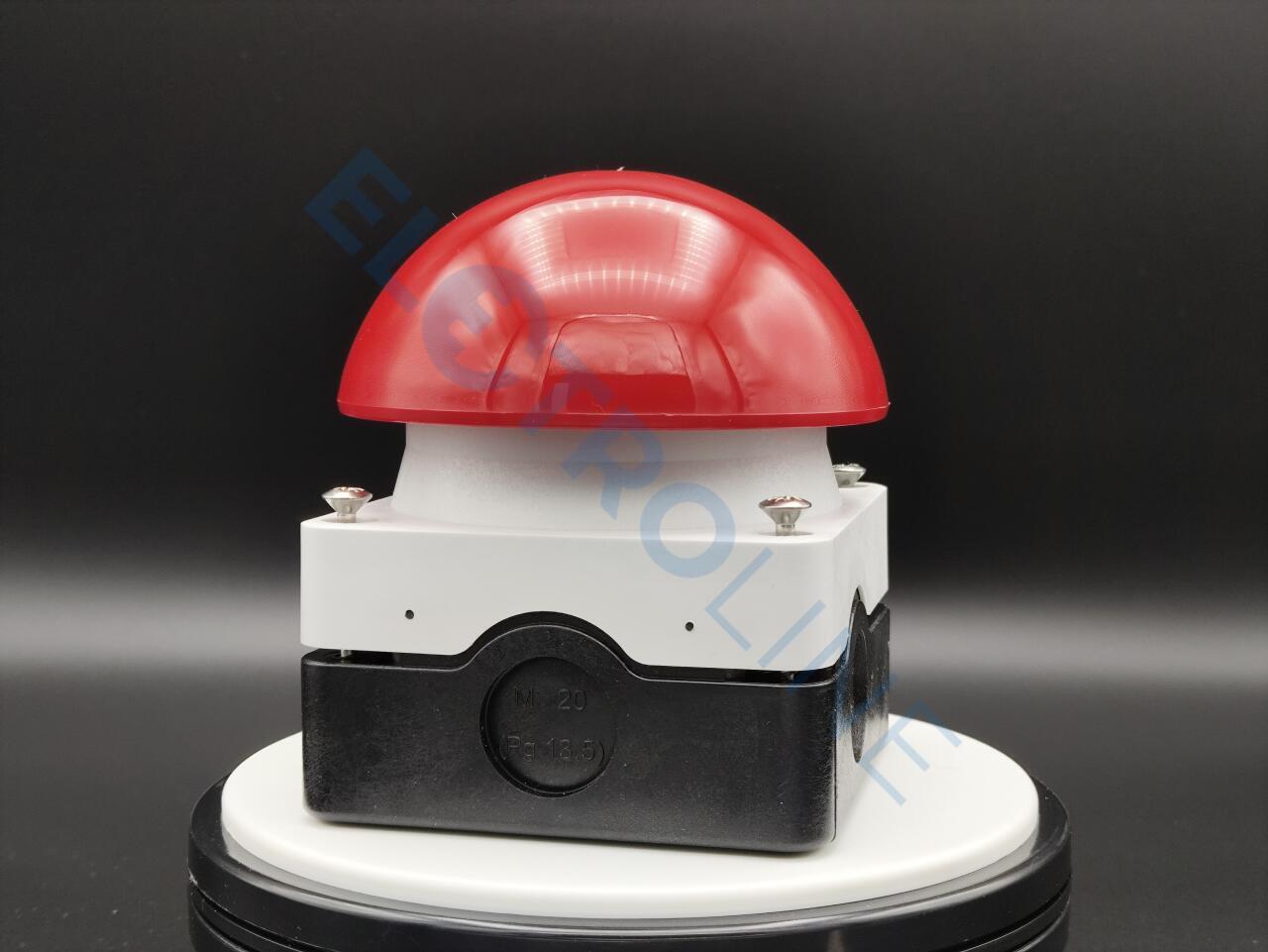

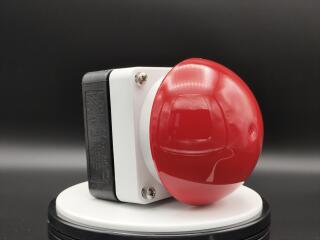

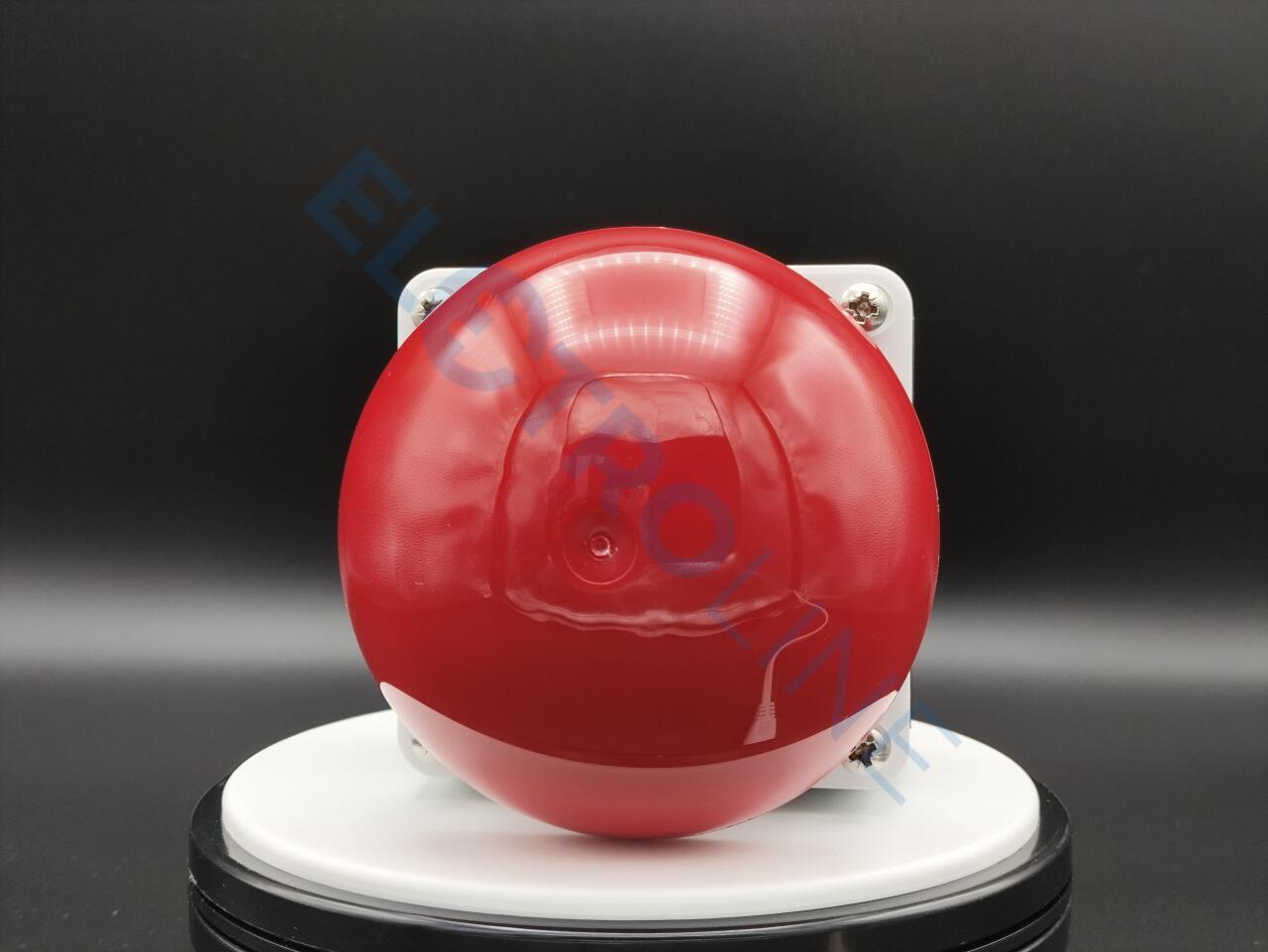

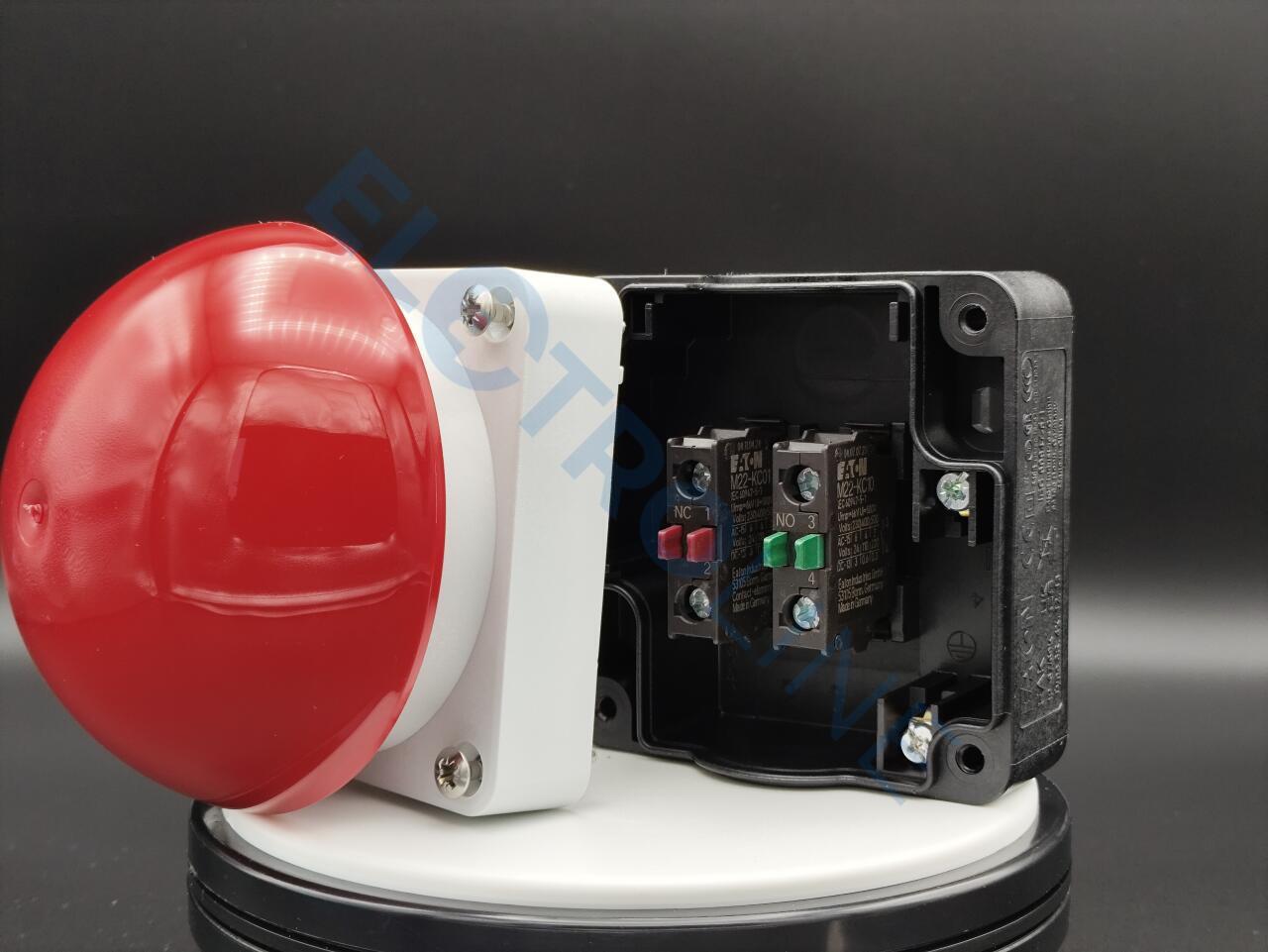

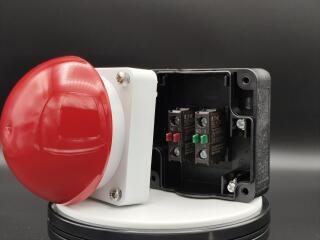

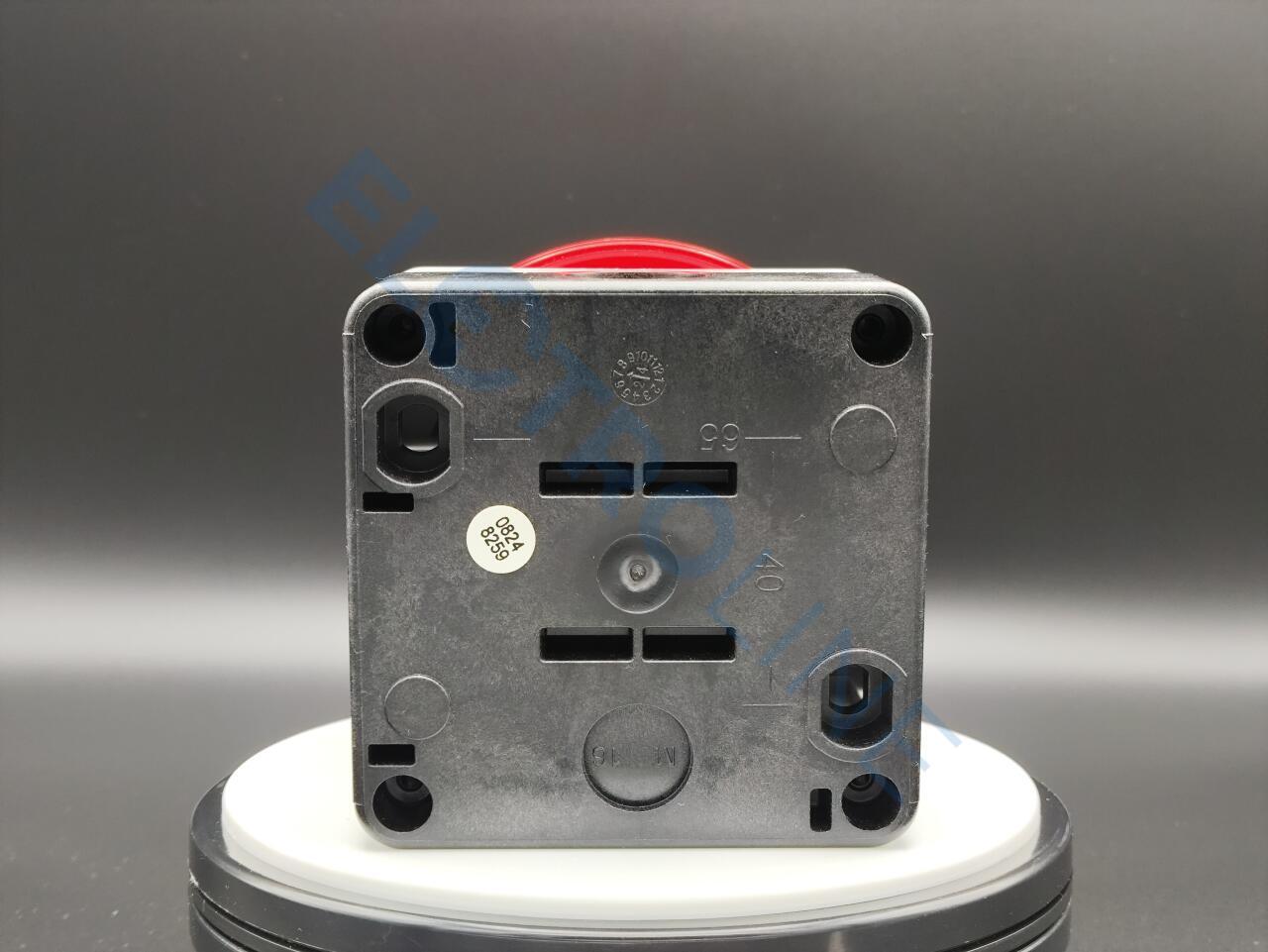

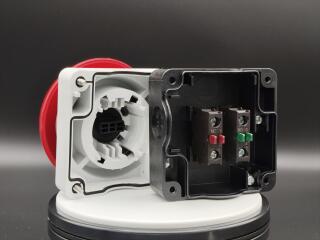

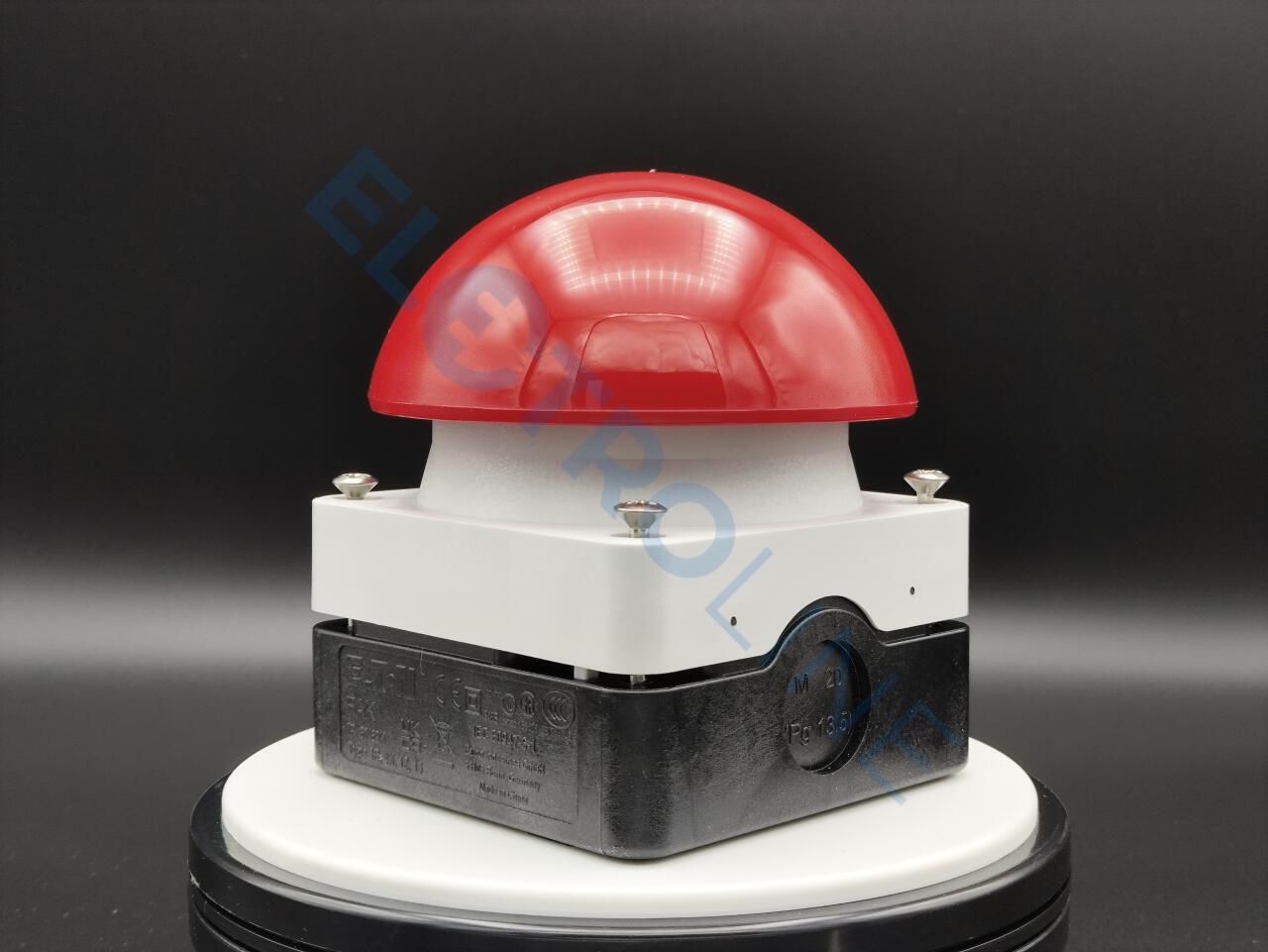

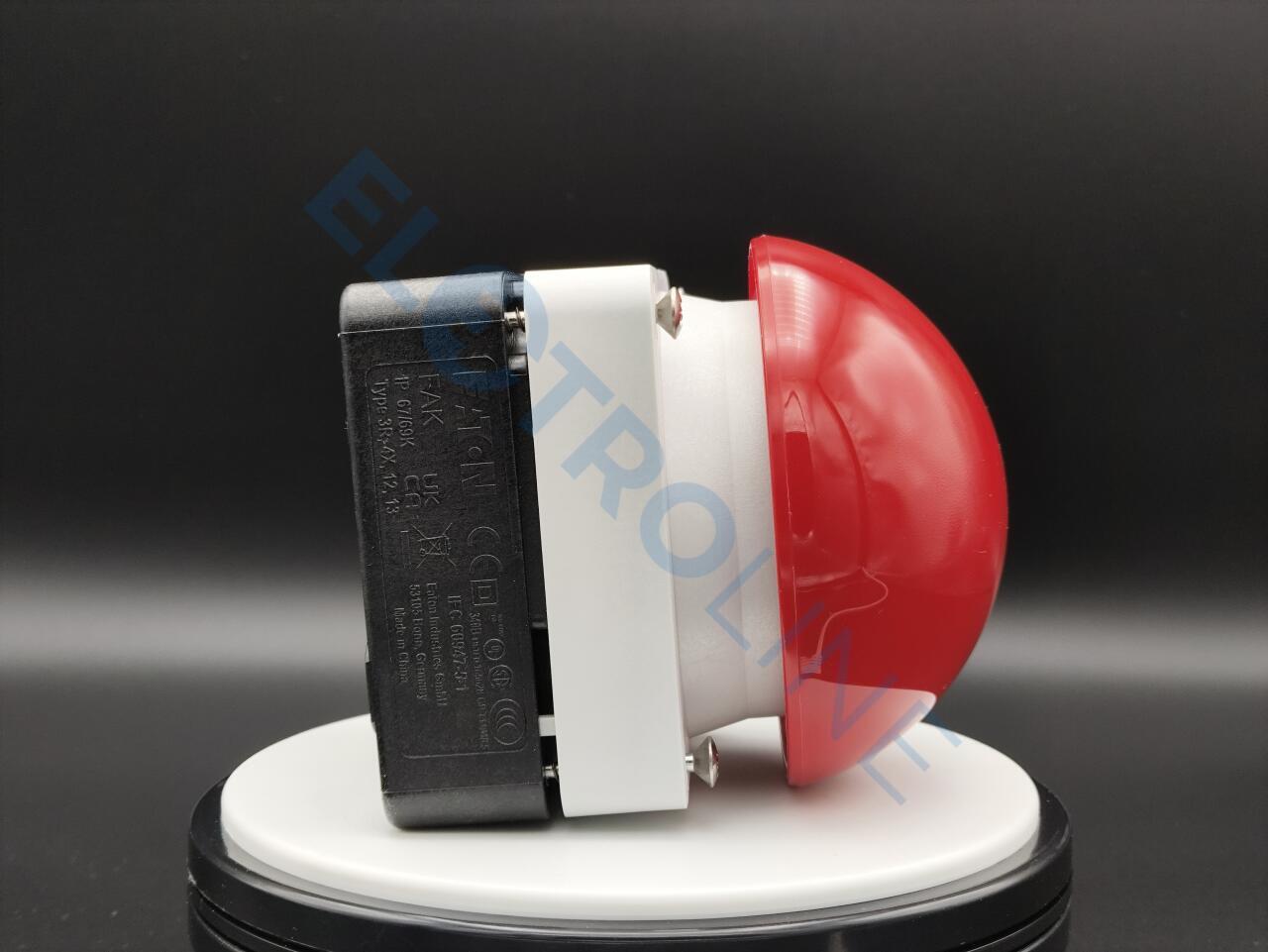

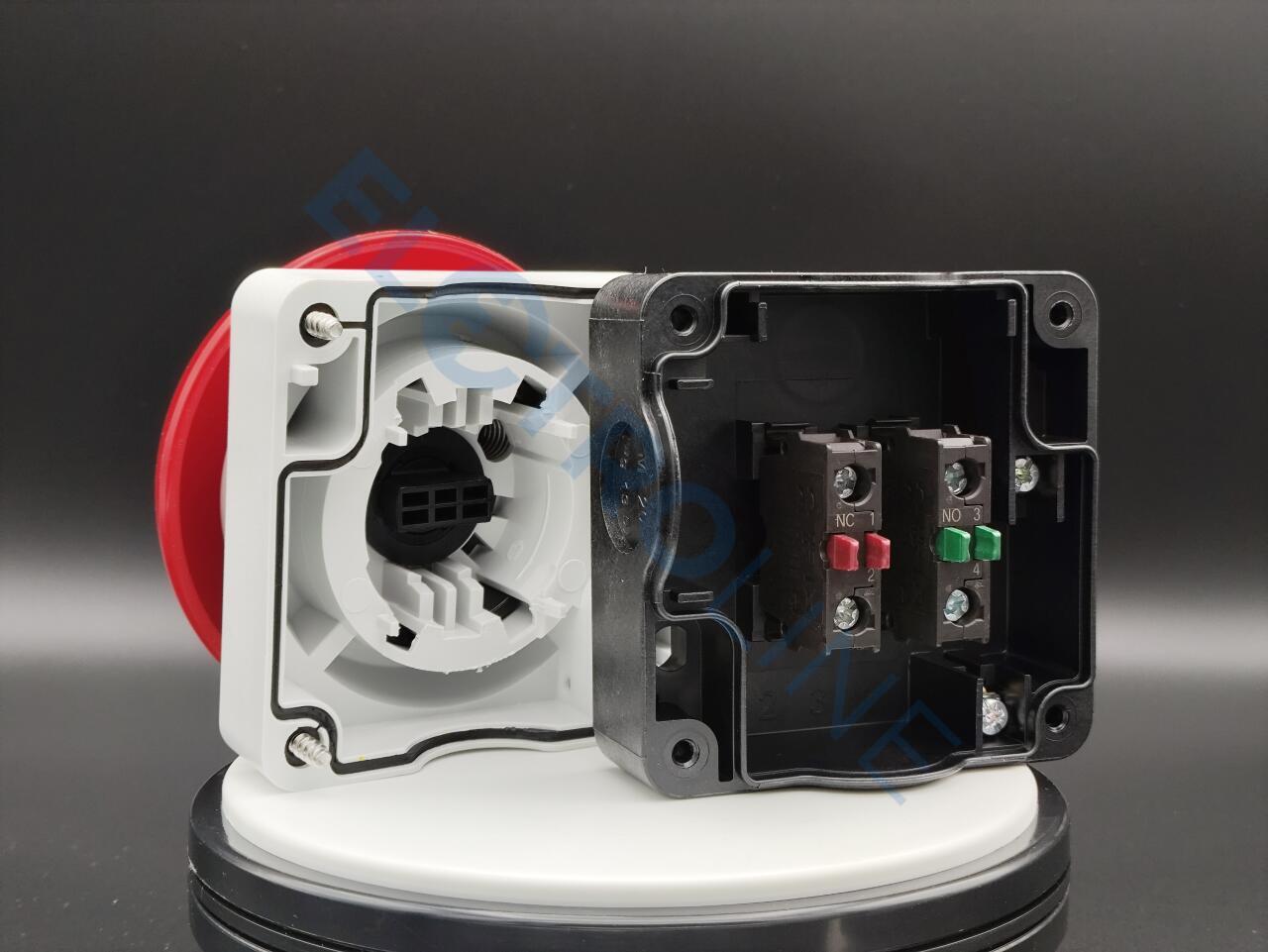

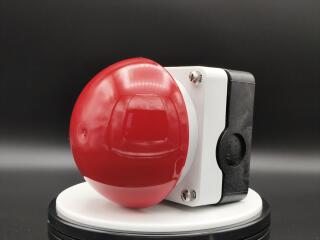

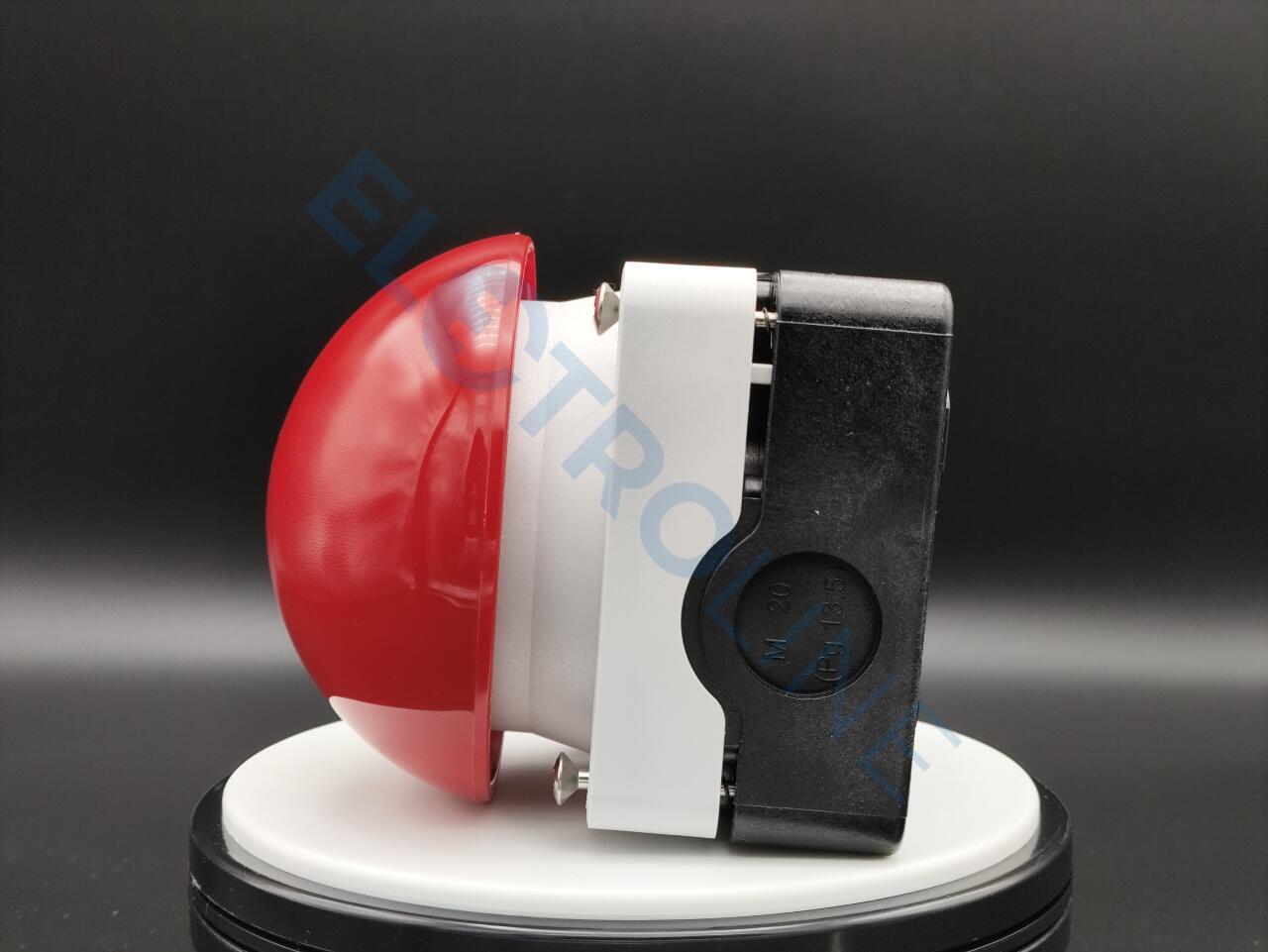

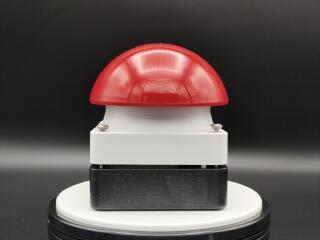

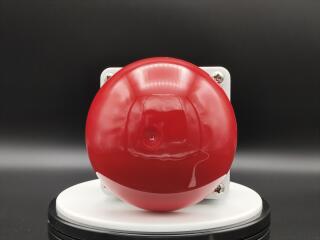

FAK-R/KC11/I, 0000229746, Выключатель, управлямый ногой или ладонью без фиксации,1Р, цвет колпачка красный
сертифицирован
от 20 000 Р
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры
Ассортимент | Выключатели, управляемые ногой и ладонью |
Основная функция | Комплектные устройства |
Отдельное устройство/законченное устройство | законченное устройство |
Функция | без фиксации |
Назначение контактов | |
Замык. = замыкающий контакт | 1 замык |
Разм. = размыкающий контакт | 1 разм. |
Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. |
Графические условные обозначения | |
Цвет | |
Кнопка | красный |
Верхняя крышка корпуса | серый |
Нижняя часть корпуса | черный |
Контрольные знаки | |
Подключение к SmartWire-DT | нет |
Общая информация | |
Стандарты и предписания | IEC/EN 60947-5-1, VDE 0660 |
Механический срок службы [Переключения] | > 1 x 106 |
Частота приведения в действие [Переключения/ч] | ≦ 3600 |
Сила нажатия | 20 - 40 N |
Класс защиты IEC/EN 60529 | IP66, IP67, IP69 |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
Температура окружающей средыразомкнут | -25 - +55 °C |
Установочное положение | любая |
Удароустойчивость | > 15Длительность ударного воздействия 11 мсПолусинуссогл. IEC 60068-2-27 g |
Технические характеристики для подтверждения типа конструкции | |
Номинальный ток для указания потери мощности [In] | 6 A |
Потеря мощности на полюс, в зависимости от тока [Pvid] | 0.11 W |
Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
Способность отдавать потери мощности [Pve] | 0 W |
Мин. рабочая температура | -25 °C |
Макс. рабочая температура | +55 °C |
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Low-voltage industrial components (EG000017) / Foot-/palm switch complete (EC000231) | |
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Foot, palm switch (ecl@ss10.0.1-27-37-12-17 [AKF035014]) | |
Метод разблокировки | Отсутствует |
Colour cap | Red |
Количество контактов как нормально разомкнутый контакт | 1 |
Количество контактов как нормально замкнутый контакт | 1 |
Функция переключения с фиксацией | Нет |
Возвратная пружина | Да |
Диаметр отверстия | 0 mm |
Степень защиты (IP) | IP67/IP69K |
Степень защиты (NEMA) | 4X |
Стандарты на продукцию | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking |
UL File No. | E29184 |
UL Категория Контроль № | NKCR |
CSA File No. | 012528 |
CSA Class No. | 3211-03 |
Сертификация Северной Америки | UL listed, CSA certified |
Степень защиты | UL/CSA Type 3R, 4X, 12, 13 |

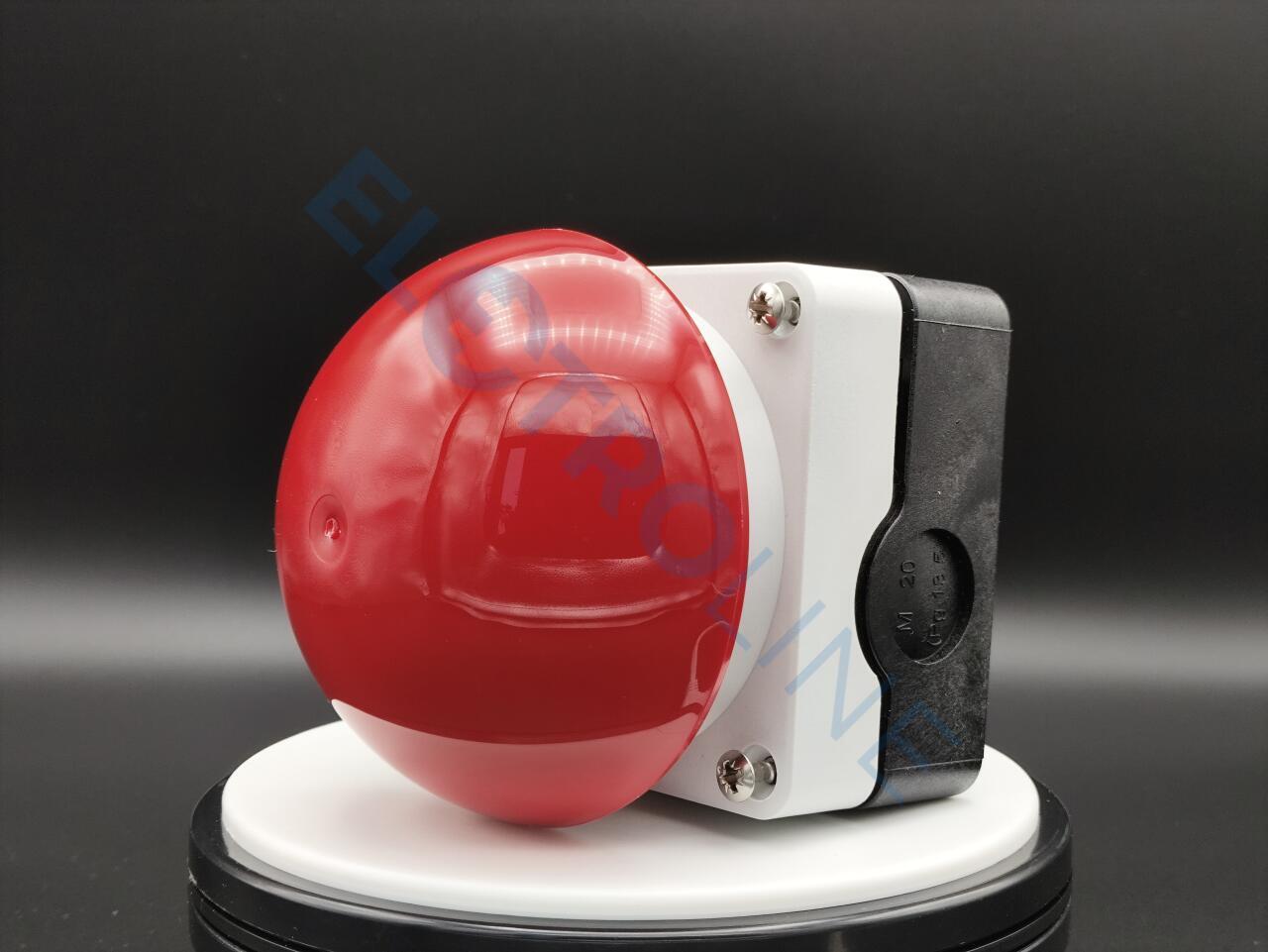

3 x M20 (PG 13.5) сбоку1 x M16 в цоколе |
Выключатель, управлямый ногой или ладонью с фиксацией, отмена фиксации вытягиванием,1Р, цвет колпачка черный

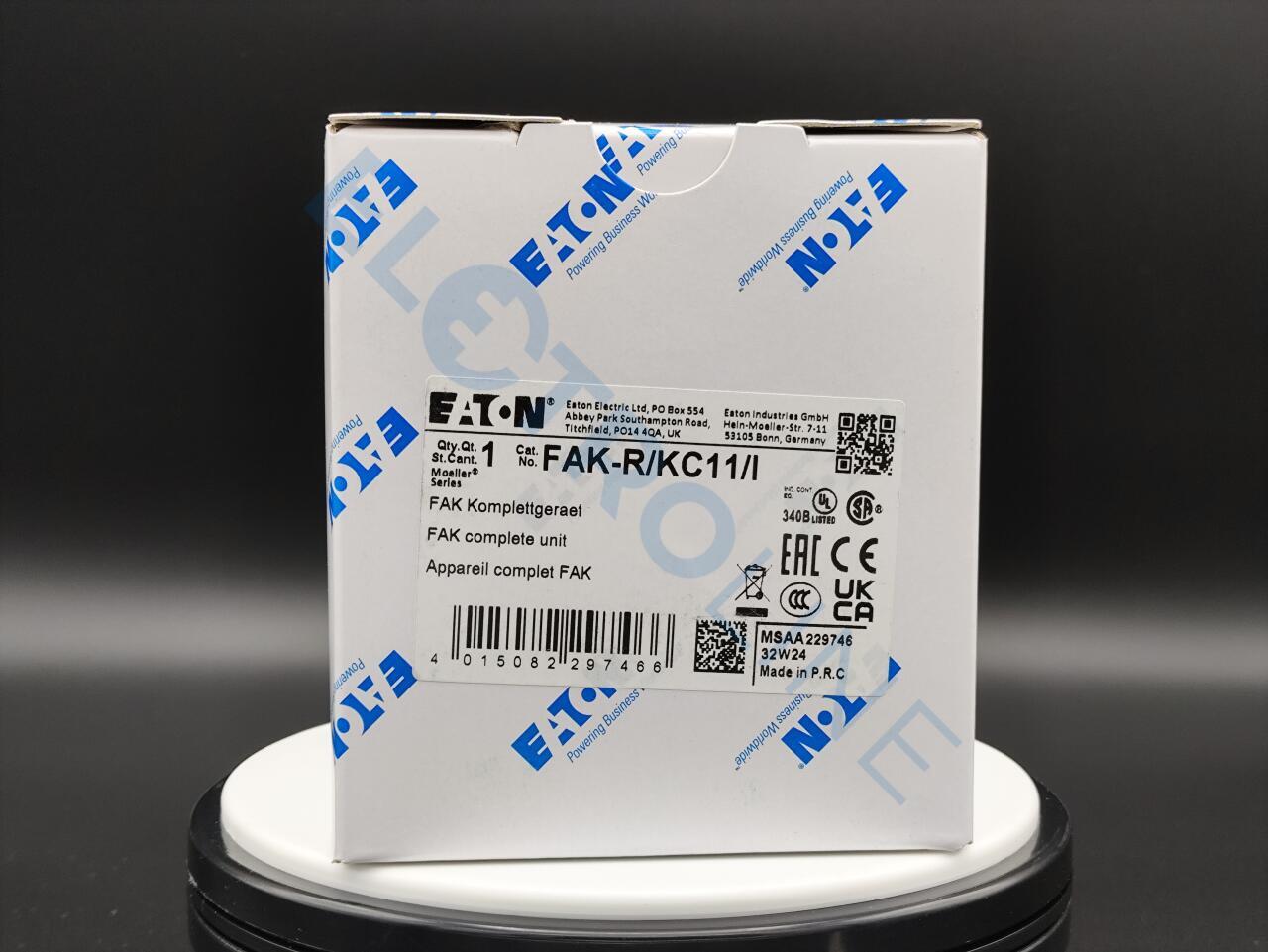

Alternate Catalog No. FAK-R-KC11-I
Выключатели, управляемые ногой и ладонью, законченное устройство, Функция: без фиксации, Назначение контактов Замык. = замыкающий контакт: 1 замык, Назначение контактов Разм. = размыкающий контакт: 1 разм., Назначение контактов Указание = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1., Цвет Кнопка: красный, Цвет Верхняя крышка корпуса: серый, Цвет Нижняя часть корпуса: черный, Подключение к SmartWire-DT: нет, Стандарты и предписания: IEC/EN 60947-5-1, VDE 0660, Класс защиты IEC/EN 60529: IP66, IP67, IP69K, установочное положение: любая
Артикул | Модель | Продукт | Цена |
---|---|---|---|
0000071810 | FAK-R | Верхняя часть корпуса, серый корпус, красная кнопка | 3 274 руб. |
0000229747 | FAK-R/V/KC01/IY | Выключатель, управлямый ногой или ладонью с фиксацией, отмена фиксации вытягиванием,1р, цвет колпачка красный,корпуса желтый | 6 578 руб. |
0000229748 | FAK-R/V/KC11/IY | Выключатель, управлямый ногой или ладонью с фиксацией, отмена фиксации вытягиванием, 1з+1р, цвет колпачка красный,корпуса желтый | 6 946 руб. |
0000229755 | FAK-R/V/Y | Верхняя часть корпуса, желтый корпус, красная кнопка | 5 176 руб. |
0000256790 | FAK-R/V/KC02/IY | Выключатель, управлямый ногой или ладонью с фиксацией, отмена фиксации вытягиванием, 2р, цвет колпачка красный,корпуса желтый | 6 946 руб. |
