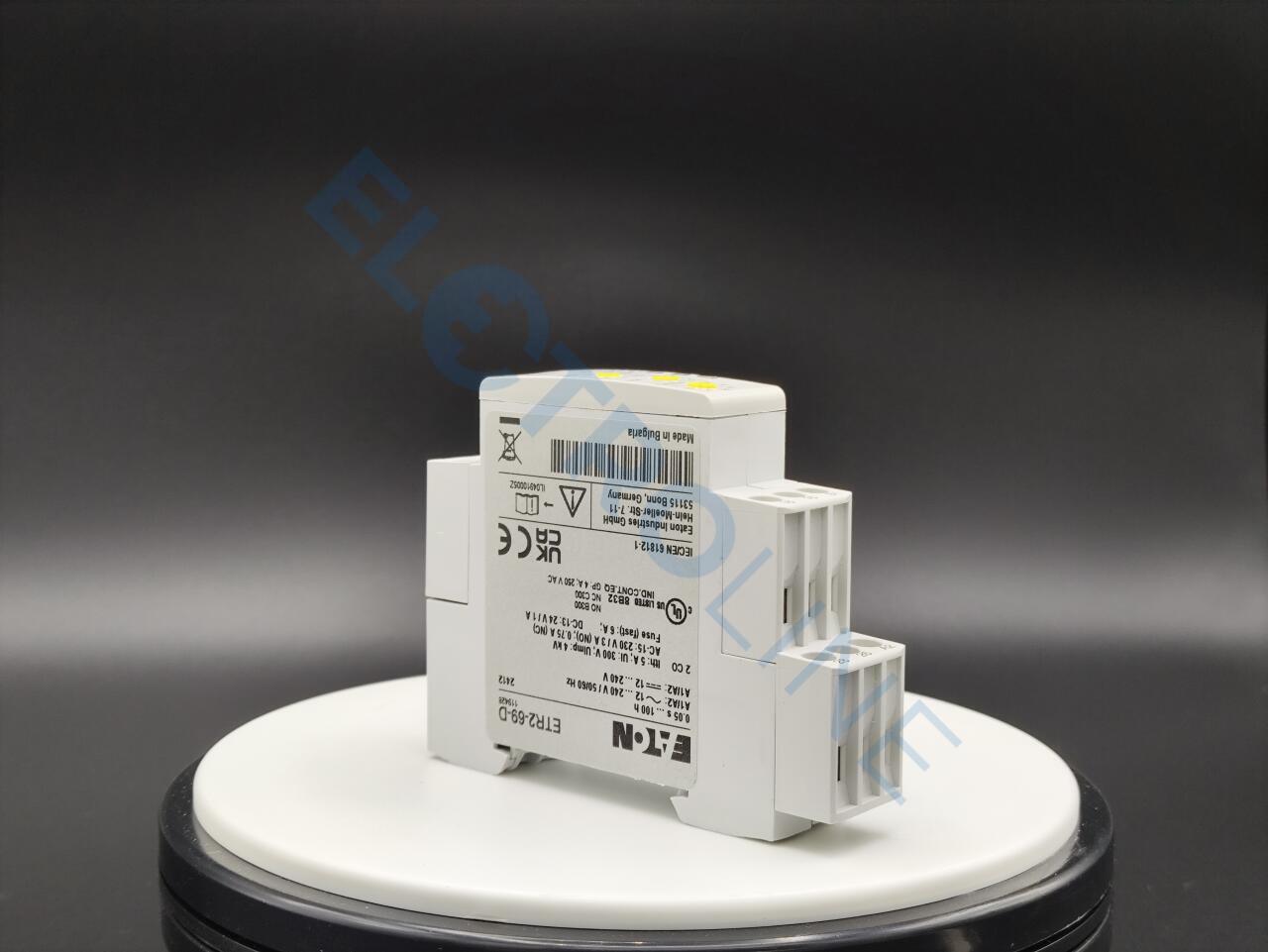

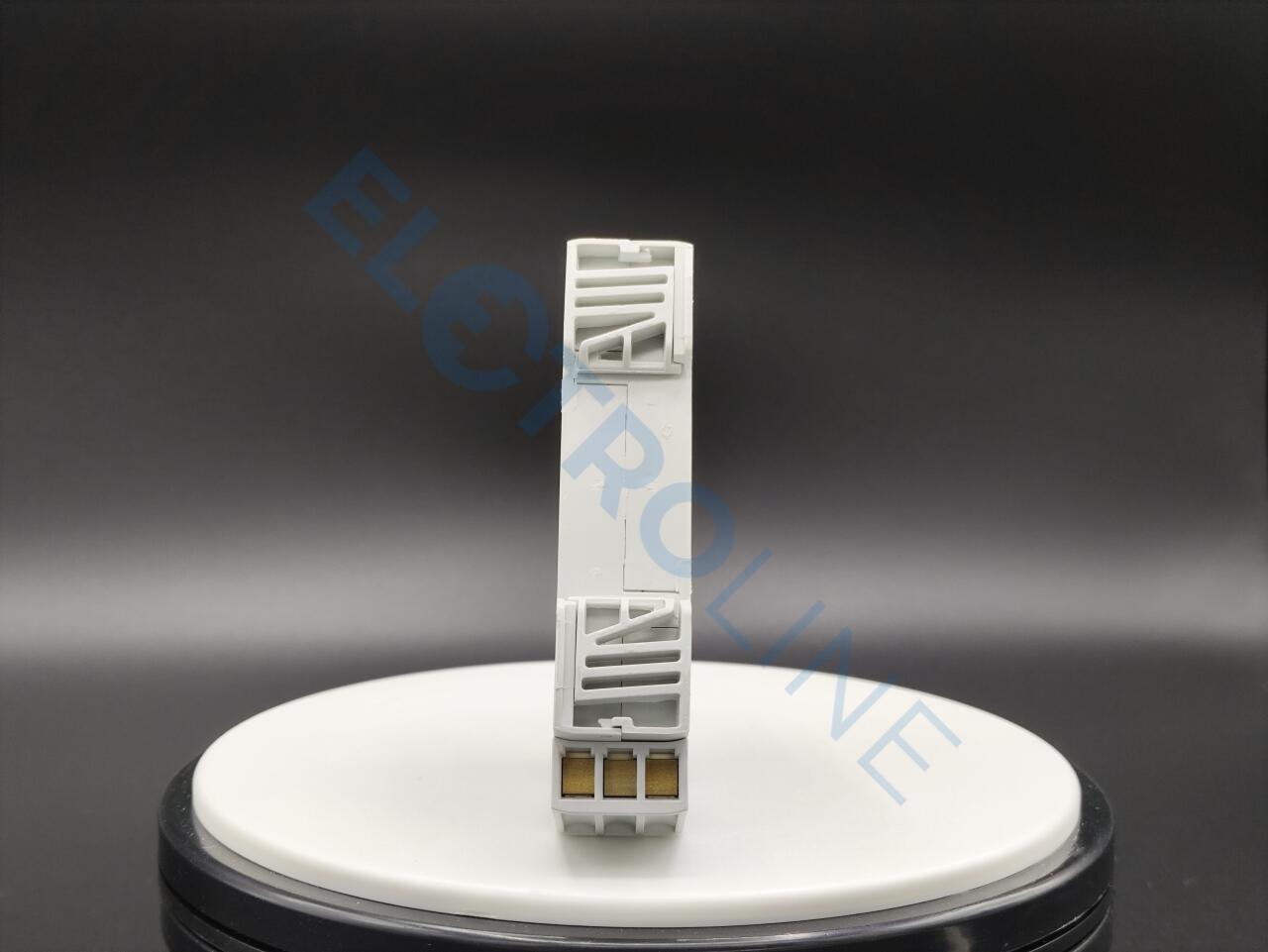

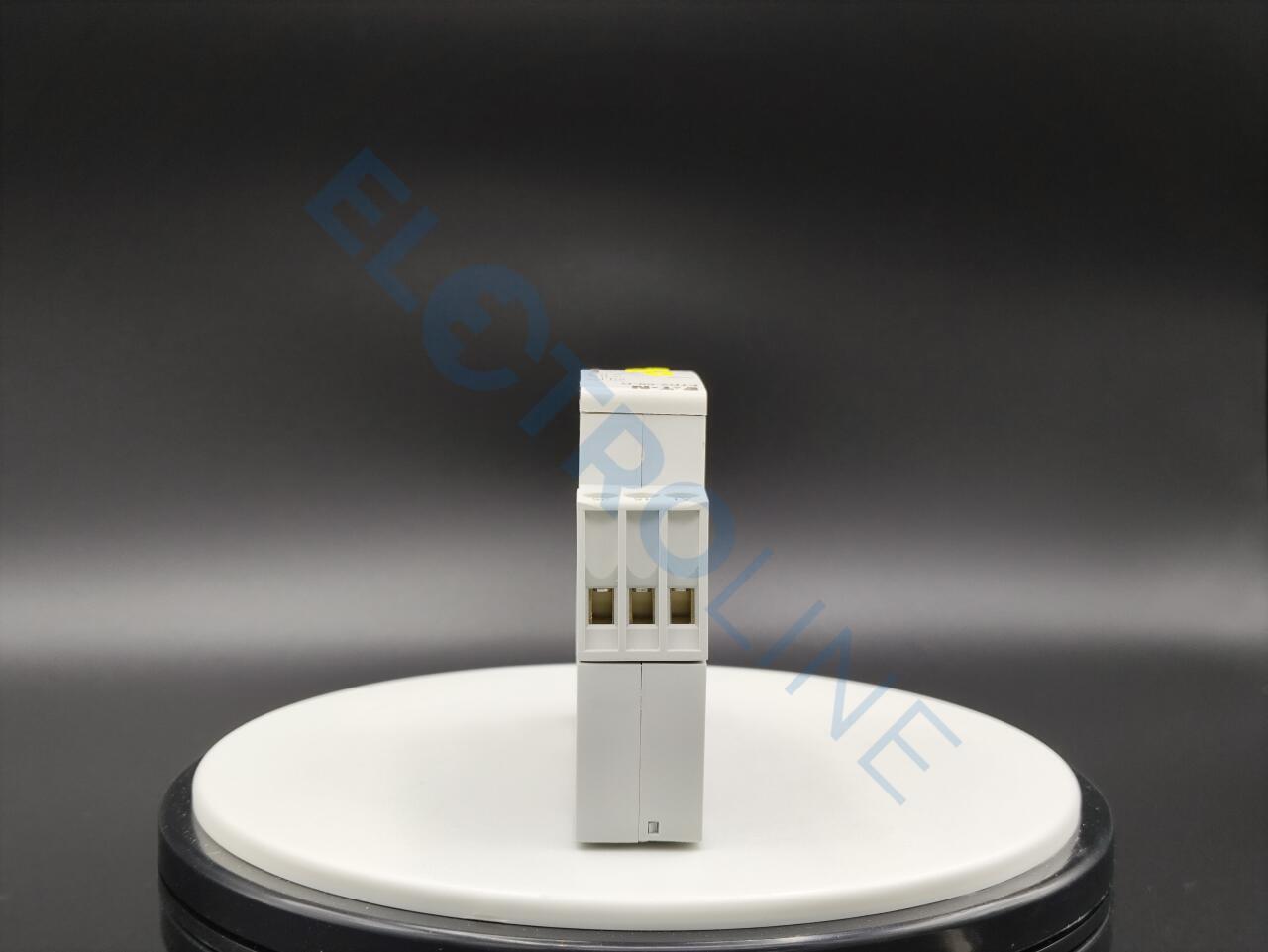

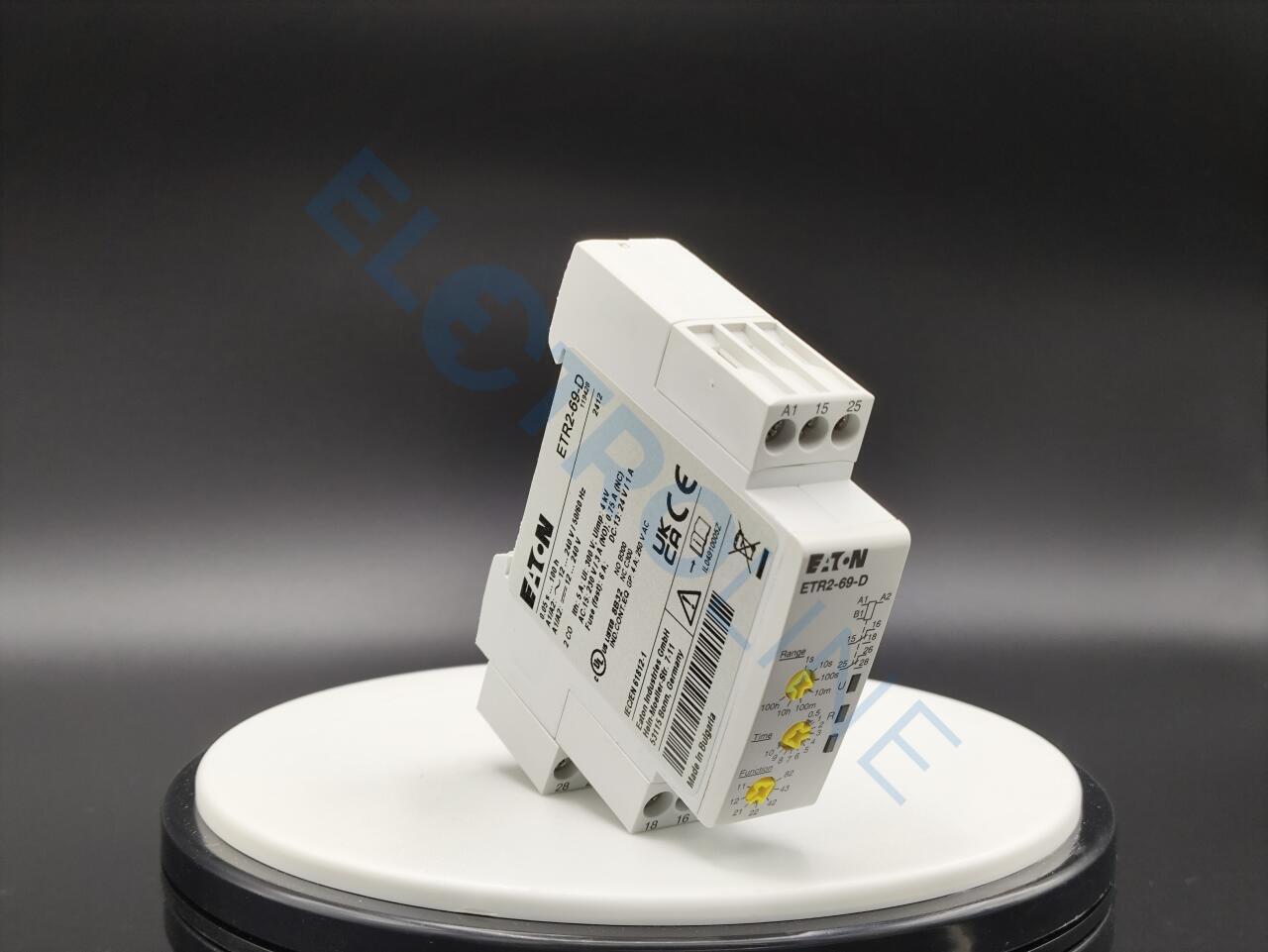

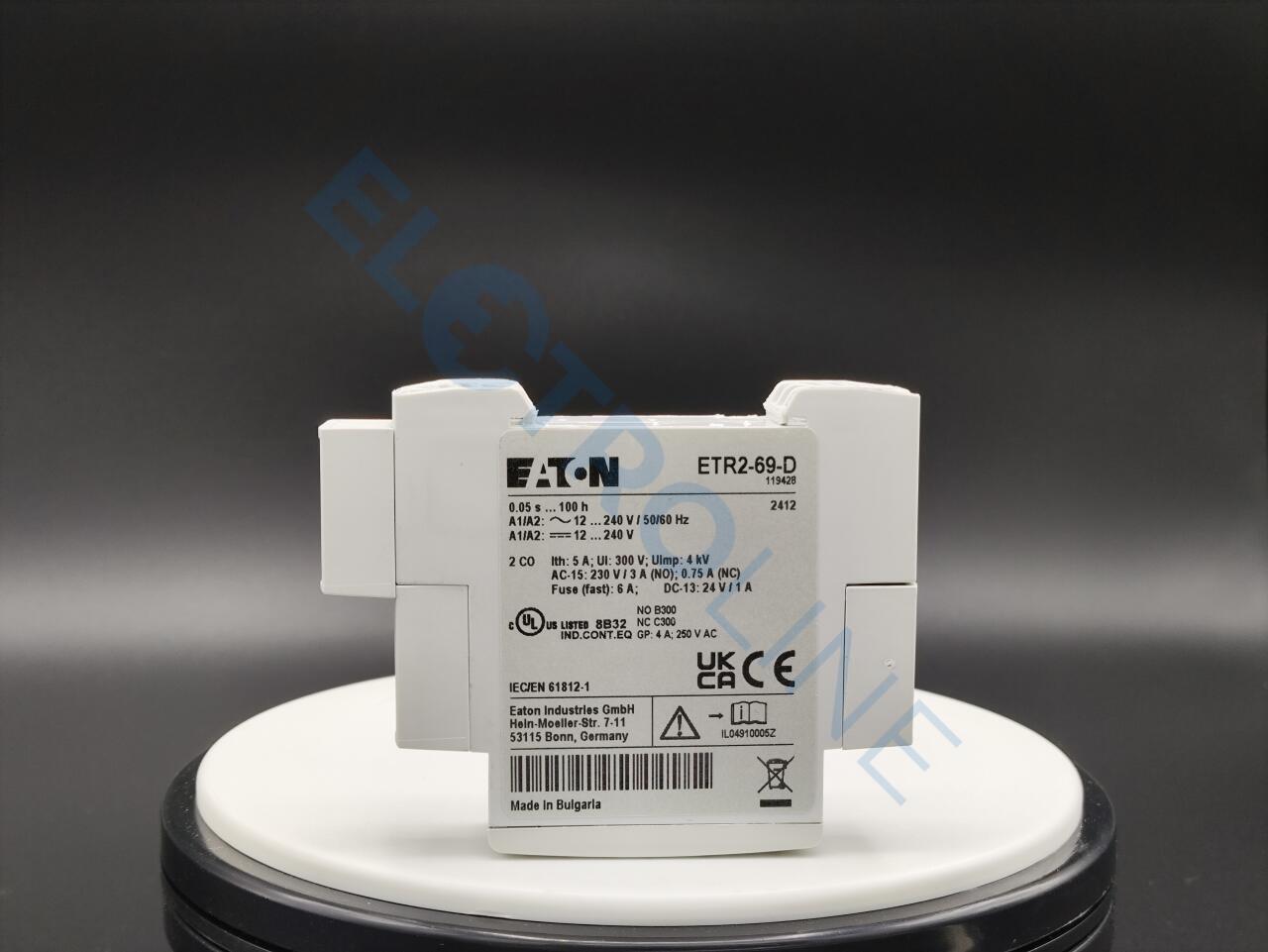

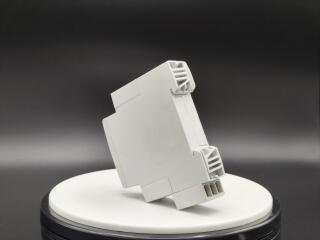

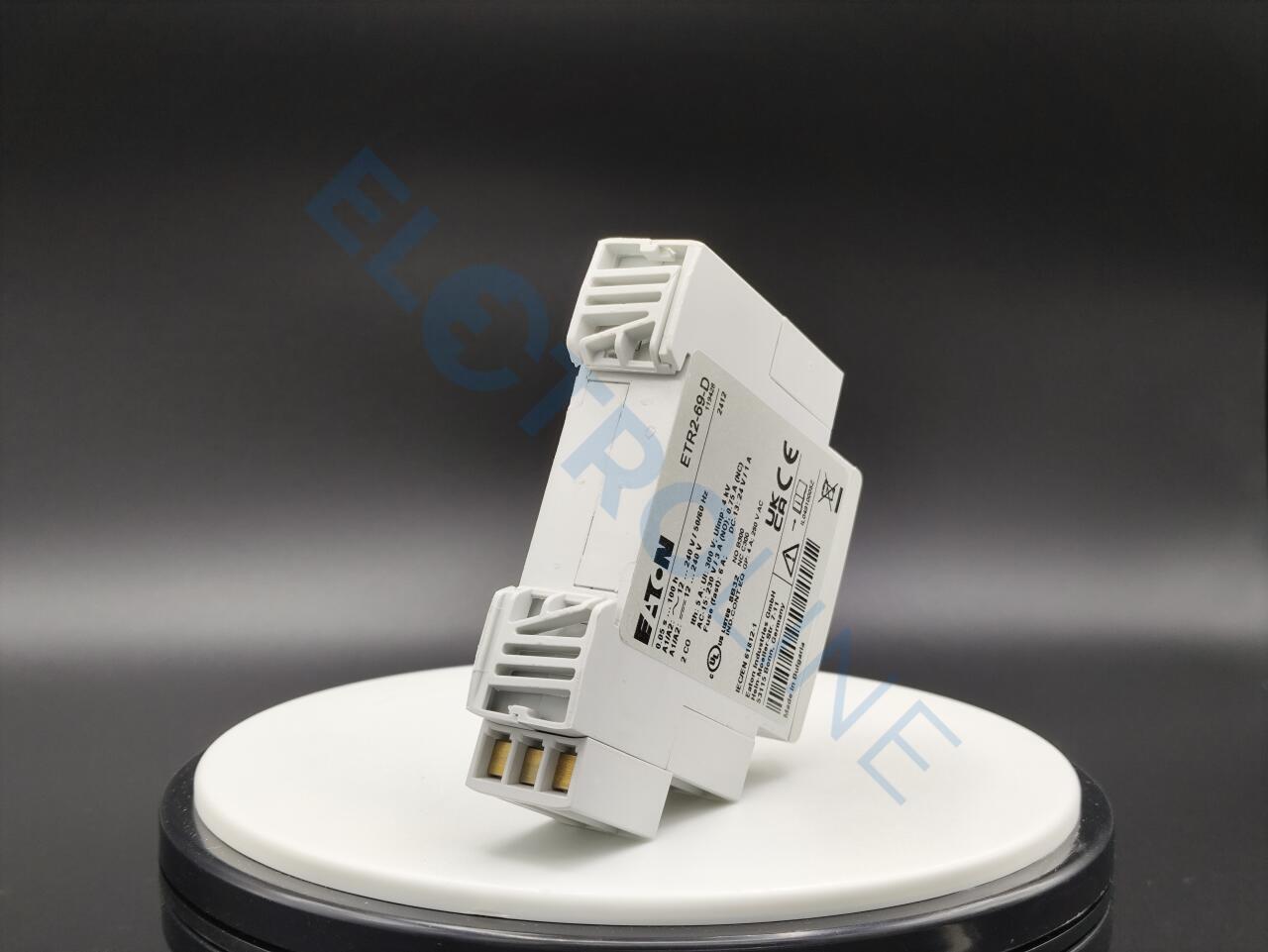

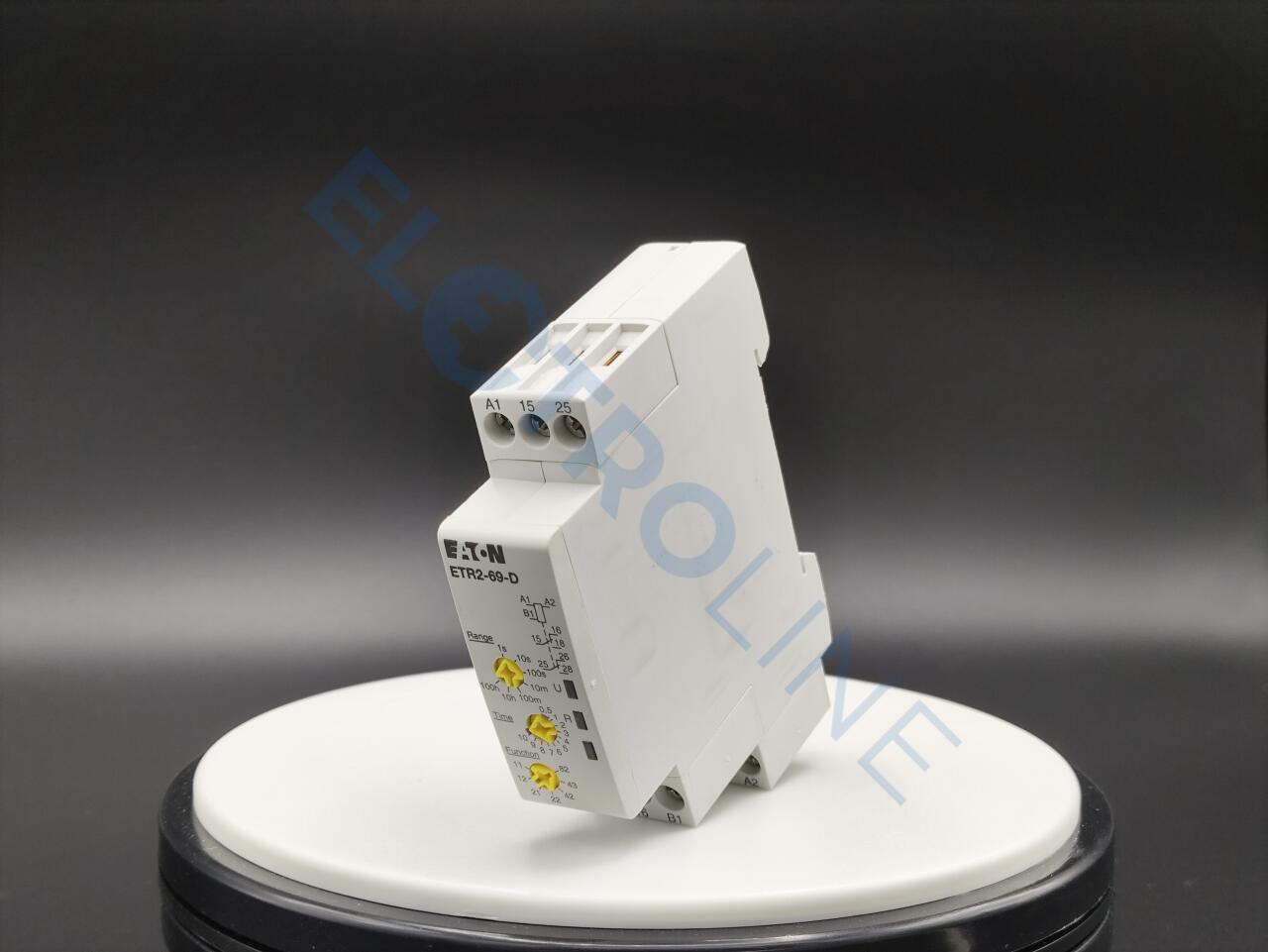

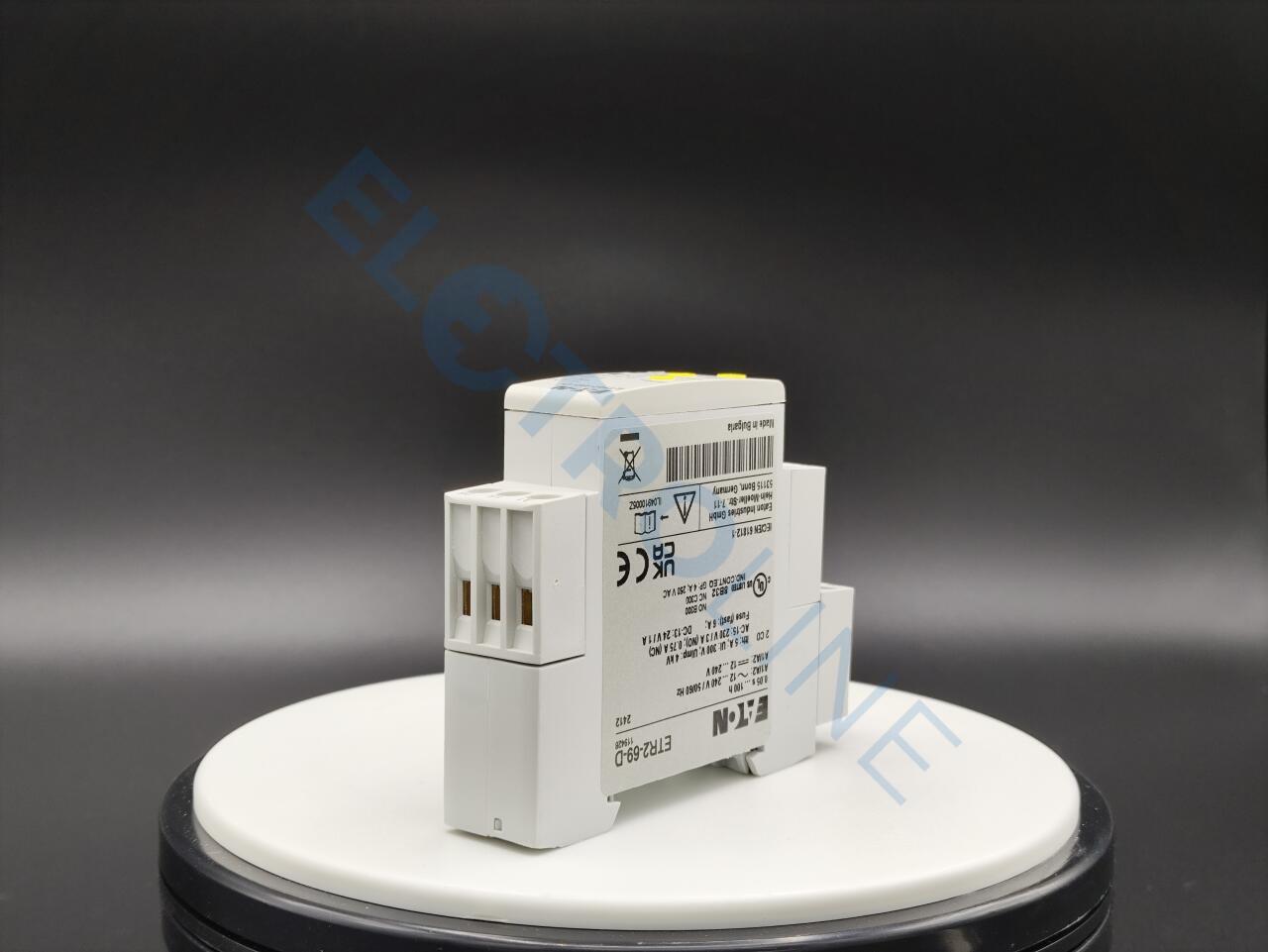

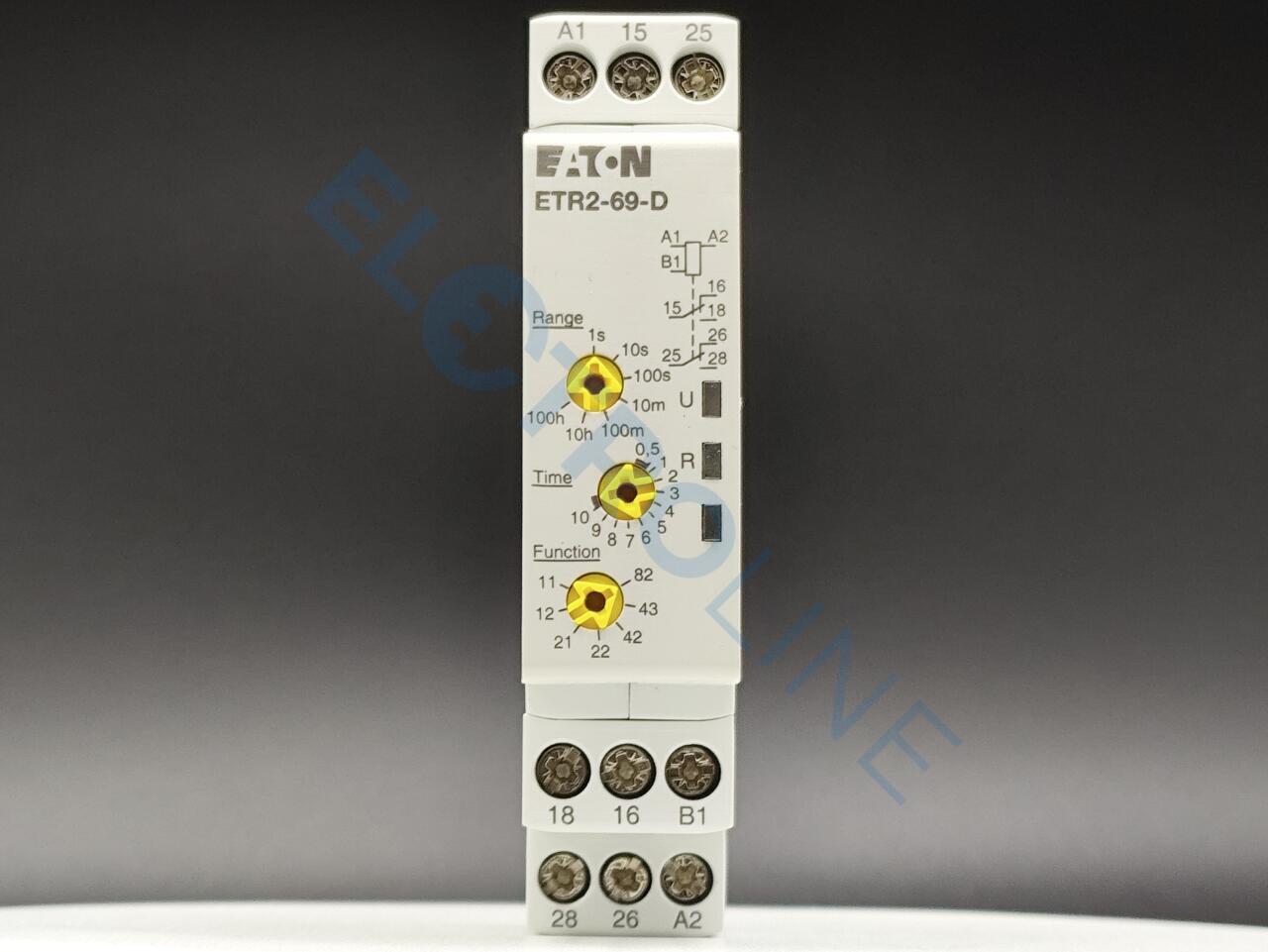

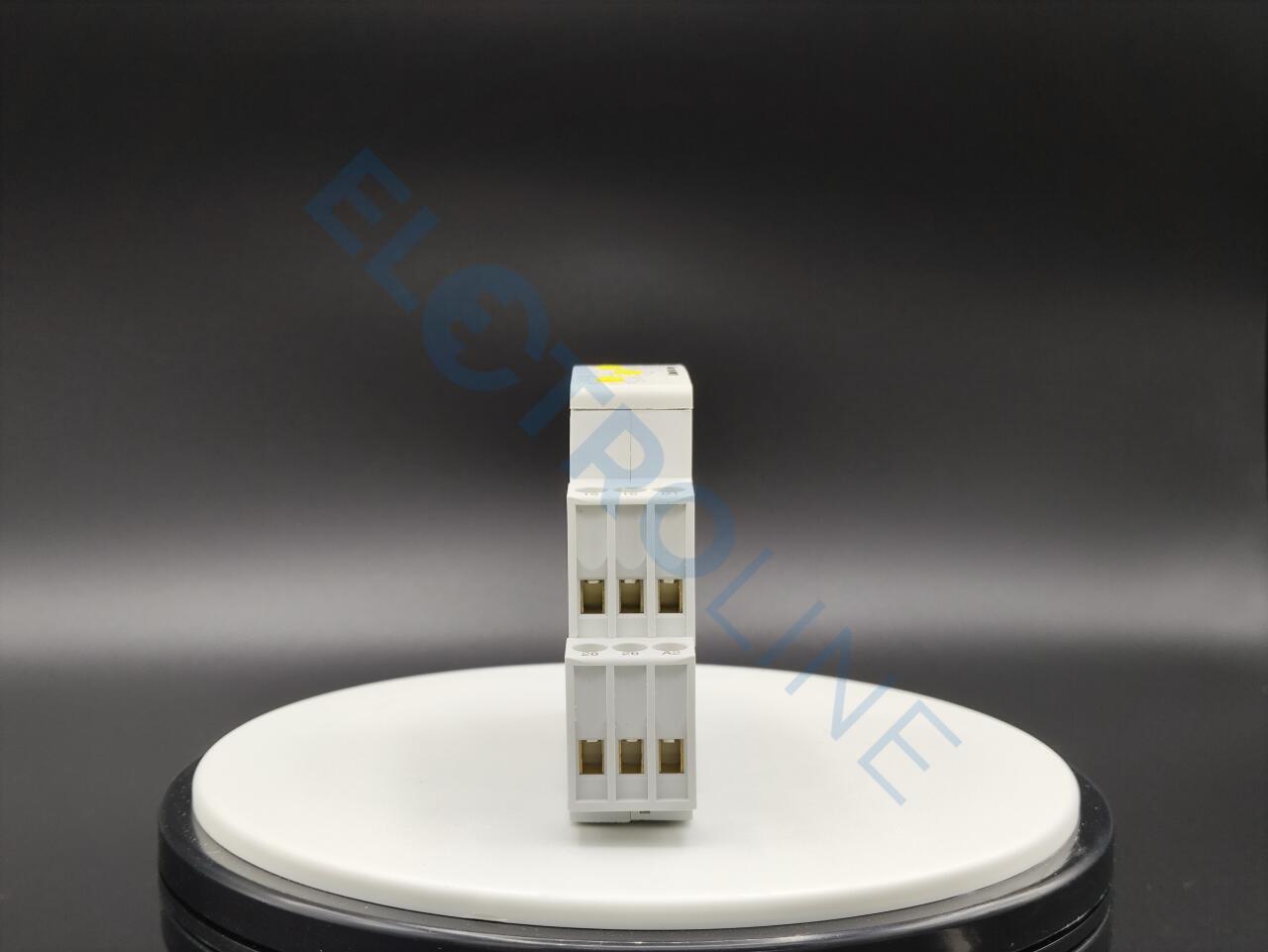

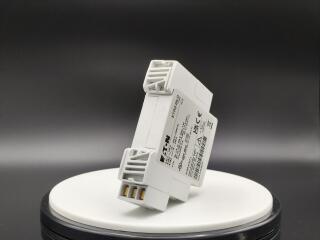

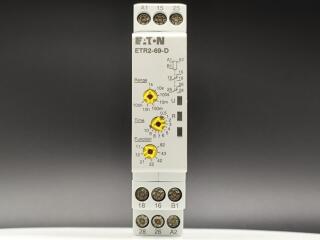

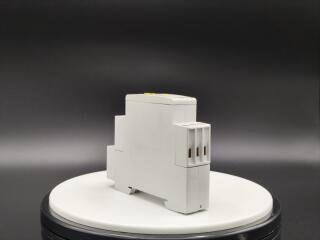

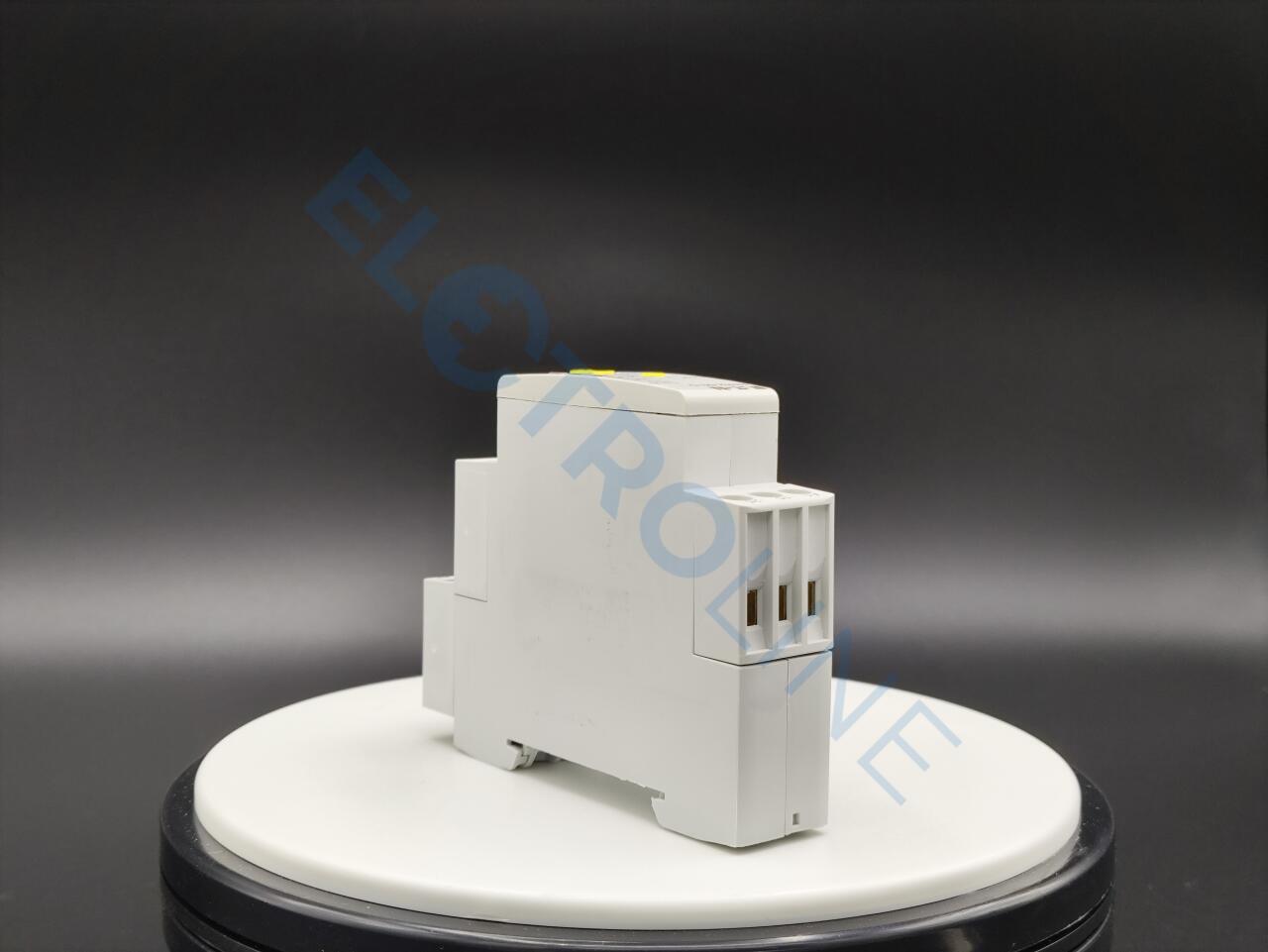

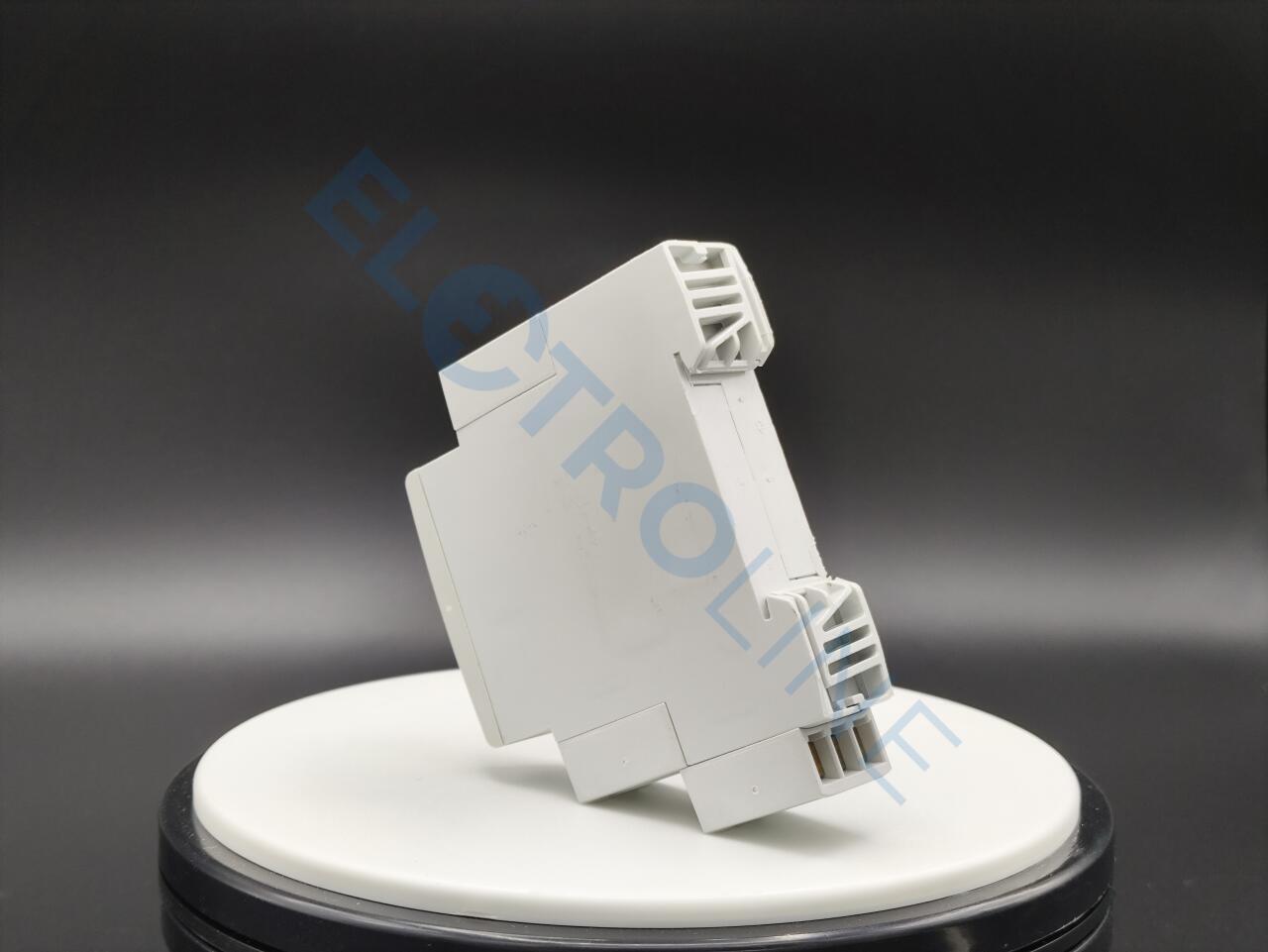

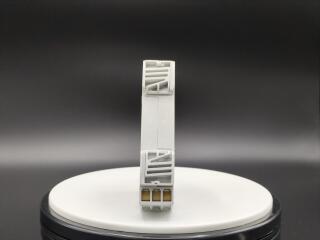

ETR2-69-D Реле времени, 2 перекидных контакта, 0,05 с.-100 ч., многофункциональное, 24-240VAC 24-48VDC

Реле времени, 2 перекидных контакта, 0,05 с.-100 ч., многофункциональное, 24-240VAC 24-48VDC

В избранное

ETR2-69-D, 0000119428, Реле времени, 2 перекидных контакта, 0,05 с.-100 ч., многофункциональное, 24-240VAC 24-48VDC

Name: ETR2-69-D - Реле времени, 2 перекидных контакта, 0,05 с.-100 ч., многофункциональное, 24-240VAC 24-48VDC
Brand: Eaton
SKU: 0000119428
Price: 15268.96 RUB
Availability: InStock

Уточняйте наличие у менеджеров

15 268.96 руб.

Цена с НДС

В корзину

Ассортимент: Реле времени ETR2

Основная функция: Реле времени

Наличие:

В наличии нет. Расчет сроков и возможности поставки после размещения заказа на info@ets-e.ru

Бренд:

Eaton

Модель:

ETR2-69-D

Артикул:

0000119428

Вес (кг):

0.06

Объем (дм3):

0.08

Ед. измерения:

шт

Семейство:

AU07006

Нахождение в официальном каталоге Eaton:Приборы управления и сигнализации/Реле времени ETR, DILET

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Ассортимент	Реле времени ETR2
Основная функция	Реле времени
Функция	многофункциональныйс задержкой включениязадержка выключенияимпульс задержки включенияимпульс задержки выключениямигание с началом импульсамигание с началом паузыформирование импульса
	Возможность настройки функции таймера
Количество переключающих контактов	2
Диапазон времени	0, 05 с - 100 ч
Диапазон времени	0, 05 - 1 с0, 5 - 10 с5 - 100 с0, 5 - 10 мин5 - 100 мин0, 5 - 10 ч5 - 100 ч
Расчетный рабочий ток [Ie]
AC-15220 В 230 В 240 В [Ie]	5 A
230 В (замыкающий контакт) [Ie]	3 A
230 В (размыкающий контакт) [Ie]	0.75 A
Диапазон напряжений [ULN]	12 - 240 В перем. тока, 50/60 Гц12 - 240 В пост. тока В
Ширина	17.5 мм
Обозначение соединений в соответствии с EN 50042
Обозначение соединений в соответствии с EN 50042

2. Технические характеристики

Технические характеристики в каталог для перелистывания
Прочие технические характеристики (каталог для перелистывания)	Реле времени

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле таймера (EC001439)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013])
Тип электрического подключения	Screw connection
Функция задержки включения питания	Да
Задержка функции при отключении питания	Да
Функция плавающего контакта на напряжение	Да
Функция плавающего контакта при обесточивании	Да
Функция звезда-дельта	Нет
Функция формирования импульсов	Да
Функция мигает, начиная с паузы, фиксированное время	Да
Функция мигает, начиная с импульса, фиксированное время	Да
Функция часов, начиная с паузы, переменная	Нет
Функция часов, начиная с импульса, переменная	Нет
С разъемом	Нет
Возможно дистанционное управление	Нет
Подходит для дистанционного управления	Нет
Вставляется на блок вспомогательных контактов	Нет
Номинальное управляющее напряжение питания Us при AC 50 Гц	12 - 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	12 - 240 V
Номинальное управляющее напряжение питания Us при постоянном токе	12 - 240 V
Тип напряжения для приведения в действие	AC/DC
Номинальный ток	3 A
Временной интервал	0.05 - 0.05 s
Количество выходов, без задержки, нормально замкнутый контакт
Количество выходов, без задержки, нормально разомкнутый контакт
Количество выходов, без задержки, переключающий контакт
Количество выходов, задержка, нормально замкнутый контакт
Количество выходов с задержкой, нормально разомкнутый контакт
Количество выходов, задержка, переключающий контакт	2
Выходы, обратимая задержка / задержка	Да
С полупроводниковым выходом	Нет
Подходит для монтажа на DIN-рейку	Да
Подходит для переднего монтажа	Нет
Ширина	22.5 mm
Высота	78 mm
Глубина	98 mm

5. Апробации

Стандарты на продукцию	IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR, NKCR7
CSA File No.	UL report valid
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, certified by UL for use in Canada
Степень защиты	IEC: IP20, UL/CSA Type: -

6. Характеристики

	Диаграммы состояний функций таймераПояснения к светодиодной индикации Отсчет времени остановлен, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 не замкнут ① A2/A1 соединены перемычкой② A2/A1 не соединены перемычкой
	11 задержка включения

	12 задержка выключения

	21 импульс задержки включения

	22 импульс задержки выключения

	42 мигание, с началом импульса

	43 мигание, с началом паузы


	82 формирование импульсов

7. Размеры

Реле времени, 2 перекидных контакта, 0,05 с.-100 ч., многофункциональное, 24-240VAC 24-48VDC

Alternate Catalog No. ETR2-69-D
