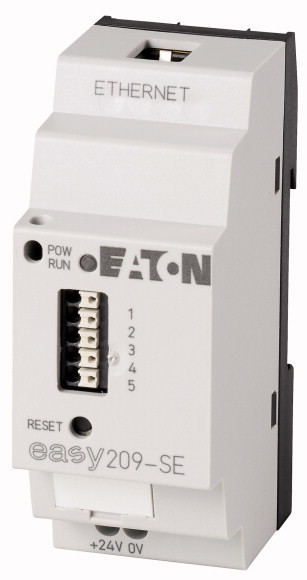

EASY209-SE Ethernet шлюз для подключения к Easy / MFD

Ethernet шлюз для подключения к Easy / MFD

В избранное

EASY209-SE, 0000101520, Ethernet шлюз для подключения к Easy / MFD

Name: EASY209-SE - Ethernet шлюз для подключения к Easy / MFD
Brand: Eaton
SKU: 0000101520
Availability: PreOrder

Уточняйте наличие у менеджеров

Цена по запросу

К сожалению, данный товар сейчас невозможно купить.

Ассортимент: Реле управления easyRelayМногофункциональный дисплей MFD-Titan

Основная функция: Модули расширения

Наличие:

1 шт. - Склад 1

Бренд:

Eaton

Модель:

EASY209-SE

Артикул:

0000101520

Вес (кг):

0.09

Объем (дм3):

0.18

Ед. измерения:

шт

Нахождение в официальном каталоге Eaton:Автоматизация/Программируемые реле Easy 500, 700, 800 и MFD-Titan

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Размеры

1. Программа поставок

Ассортимент	Реле управления easyRelayМногофункциональный дисплей MFD-Titan
Подассортимент	Шлюз Ethernet
Основная функция	Модули расширения
Функция	последовательный интерфейс easyRelay или MFD-...CP8/CP10... на Ethernetдля подключения к easyOPC-Server, easySoft, easyCom
Применяемое для	easy500easy700easy800MFD-CP8…

2. Технические характеристики

Общая информация
Стандарты и положения	EN 55011, EN 55022, IEC/EN 61000-4, EN 50178
Размеры (Ш x В x Г)	35, 5 x 90 x 58 (2 установочных мест) мм
Вес	0.15 кг
Монтаж	DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
Одножильный	0, 2 - 4 (AWG 22 - 12) мм2
Тонкопроволочный с оконечной муфтой	0, 2 - 2, 5 (AWG 22 - 12) мм2
Стандартная отвёртка	0.8 x 3.5 мм
Макс. начальный пусковой момент	0.6 Нм
Канал передачи данных
Одножильный	0, 25/1, 5 (AWG 24/16) мм2
Тонкопроволочный с оконечной муфтой	0, 14/ 1 (AWG 26/17) мм2
Климатические внешние условия
Рабочая температура	-25 до + 55 °C
Конденсация	Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение	- 40 - 70 °C
Относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)	5 - 95 %
Давление воздуха (эксплуатация)	795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)	IP20
Колебания (IEC/EN 60068-2-6)постоянная амплитуда 0,15 мм	10 - 57 Гц
Колебания (IEC/EN 60068-2-6)постоянное ускорение 2 г	57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс	18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]	50 мм
Свободное падение, в упаковке (IEC/EN 60068-2-32)	1 M
Установочное положение	вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения	II/2
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Выход воздуха	8 кВ
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Разряд контакта	6 кВ
Электромагнитные поля (IEC/EN 61000-4-3, RFI) [V/m]	Кабель RS-232 без экрана: 3, с экраном: 10
Подавление радиочастотных помех	EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель питания	2 кВ
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель интерфейса Ethernet	2 кВ
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель COM-интерфейса	2 кВ
Мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2)	1 (симметричные кабели питания) кВ
Впуск согласно IEC/EN 61000-4-6	Кабель RS-232 без экрана: 3, с экраном: 10 В
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока	EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции	EN 50178
Электропитание
Номинальное напряжение [Ue]	24 (-15/+20 %) В
Допустимый диапазон	20.4 - 28.8 В пост. тока
Остаточная пульсация	≦ 5 %
Макс. потребление тока (при 24 В пост. тока)	тип. 65 мА
Потеря мощности при 24 В пост. тока	1, 7 W
Примечание по поводу потери мощности	Потребление тока при 24 В пост. тока
Защита от неправильной полярности
Электропитание	да
Светодиодные индикаторы
Электропитание	Передний светодиод Power: ON
Светодиодный дисплей	Передний светодиод COM активен: мигает
Гнездо RJ-45, вверху	Режим простоя: ВЫКЛ, жёлтый: полудуплекс, зелёный: полный дуплекс
Гнездо RJ-45, внизу	Нет связи: ВЫКЛ, жёлтый: 10 МБит/с., зелёный: 100 МБит/с.
Сброс	Спереди: на кнопки > 2 с.
Разгрузка от натяжения	на кабельную стяжку в удерживающем ниппеле
Сеть
Адреса шины	Заводские настройки Ethernet: IP-адрес 0.0.0.0, маска подсети: 255.255.0.0, адрес шлюза, 0.0.0.0, удаленный адрес 0.0.0.0

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	1.7 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

ПЛК (EG000024) / Логический модуль (EC001417)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Напряжение питания AC 50 Гц	0 - 0 V
Напряжение питания AC 60 Гц	0 - 0 V
Напряжение питания постоянного тока	20.4 - 28.8 V
Тип напряжения питания	DC
Ток переключения	0 A
Количество аналоговых входов
Количество аналоговых выходов
Количество цифровых входов
Количество цифровых выходов
С релейным выходом	Нет
Количество HW-интерфейсов промышленного Ethernet	1
Количество интерфейсов PROFINET
Количество HW-интерфейсов RS-232	1
Количество HW-интерфейсов RS-422
Количество HW-интерфейсов RS-485
Количество HW-интерфейсов серийных TTY
Количество HW-интерфейсов USB
Количество параллельных HW-интерфейсов
Количество HW-интерфейсов Wireless
Количество HW-интерфейсов другое
С оптическим интерфейсом	Нет
Поддержка протокола для TCP / IP	Да
Протокол поддержки PROFIBUS	Нет
Поддержка протокола для CAN	Нет
Поддержка протокола для INTERBUS	Нет
Поддержка протокола для ASI	Нет
Поддержка протокола для KNX	Нет
Поддержка протокола для MODBUS	Нет
Поддержка протокола для Data-Highway	Нет
Поддержка протокола для DeviceNet	Нет
Поддержка протокола для SUCONET	Нет
Поддержка протокола для LON	Нет
Протокол поддержки PROFINET IO	Нет
Протокол поддержки PROFINET CBA	Нет
Протокол поддержки для SERCOS	Нет
Протокол поддержки для Foundation Fieldbus	Нет
Поддержка протокола EtherNet / IP	Нет
Поддержка протокола безопасности интерфейса AS на рабочем месте	Нет
Поддержка протокола для DeviceNet Safety	Нет
Протокол поддержки INTERBUS-Safety	Нет
Поддержка протокола для PROFIsafe	Нет
Поддержка протокола для SafetyBUS p	Нет
Поддержка протокола для других систем шин	Нет
Радио стандартное Bluetooth	Нет
Радио стандарт WLAN 802.11	Нет
Радио стандарт GPRS	Нет
Радио стандарт GSM	Нет
Радио стандарт UMTS	Нет
Мастер ввода-вывода	Нет
Избыточность	Нет
С дисплеем	Нет
Степень защиты (IP)	IP20
Основное устройство	Нет
Расширяемый	Да
Устройство расширения	Да
С таймером	Нет
Возможна установка на рейку	Да
Настенный монтаж / прямой монтаж	Да
Фасадная сборка возможна	Нет
Возможна сборка в стойку	Нет
Подходит для функций безопасности	Нет
Категория в соответствии с EN 954-1	Отсутствует
SIL в соответствии с IEC 61508	Отсутствует
Уровень производительности в соотв. EN ISO 13849-1	Отсутствует
Дополнительный агент операций (Ex ia)	Нет
Дополнительный агент операции (Ex ib)	Нет
Категория взрывобезопасности для газа	Отсутствует
Категория взрывобезопасности для пыли	Отсутствует
Ширина	36 мм
Высота	90 мм
Глубина	60 мм

5. Апробации

Стандарты на продукцию	IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.	E135462
UL Категория Контроль №	NRAQ, NRAQ7
CSA File No.	012528
CSA Class No.	2252-01 + 2258-02
Сертификация Северной Америки	UL listed, CSA certified
Степень защиты	IEC: IP20, UL/CSA Type: -

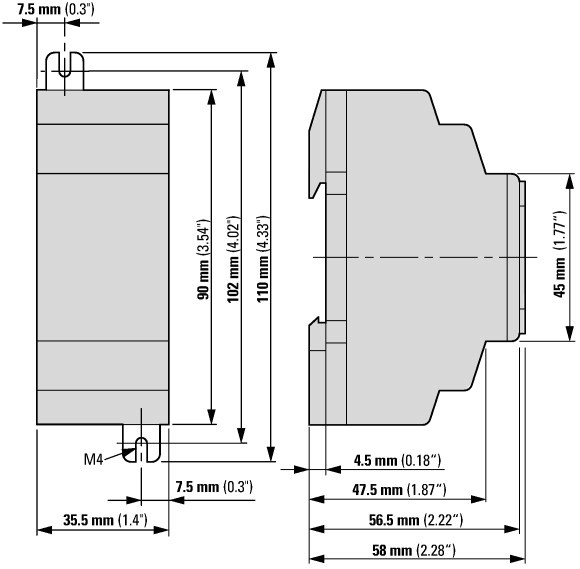

6. Размеры

Ethernet шлюз для подключения к Easy / MFD

Технический паспорт - EASY209-SE
