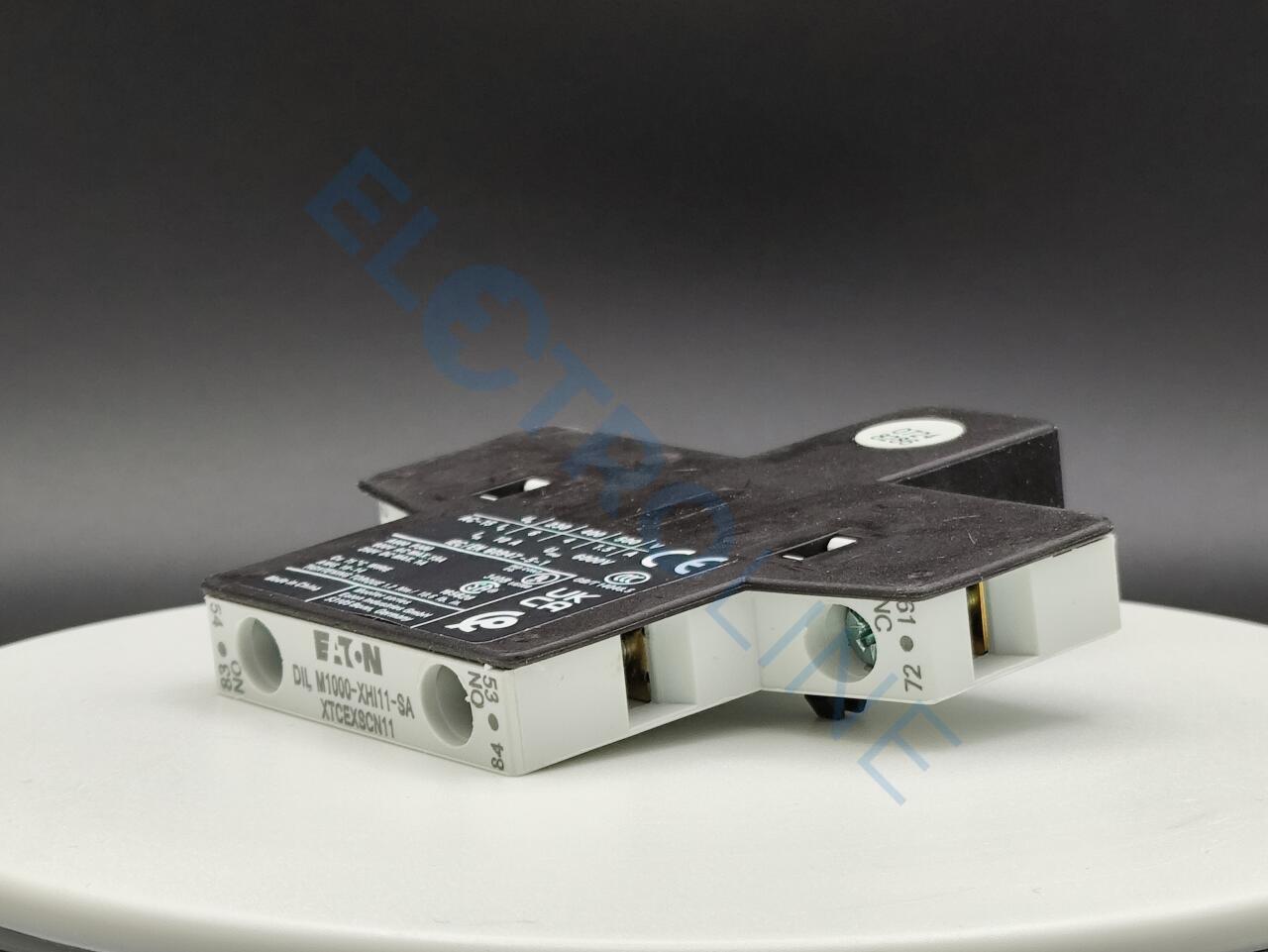

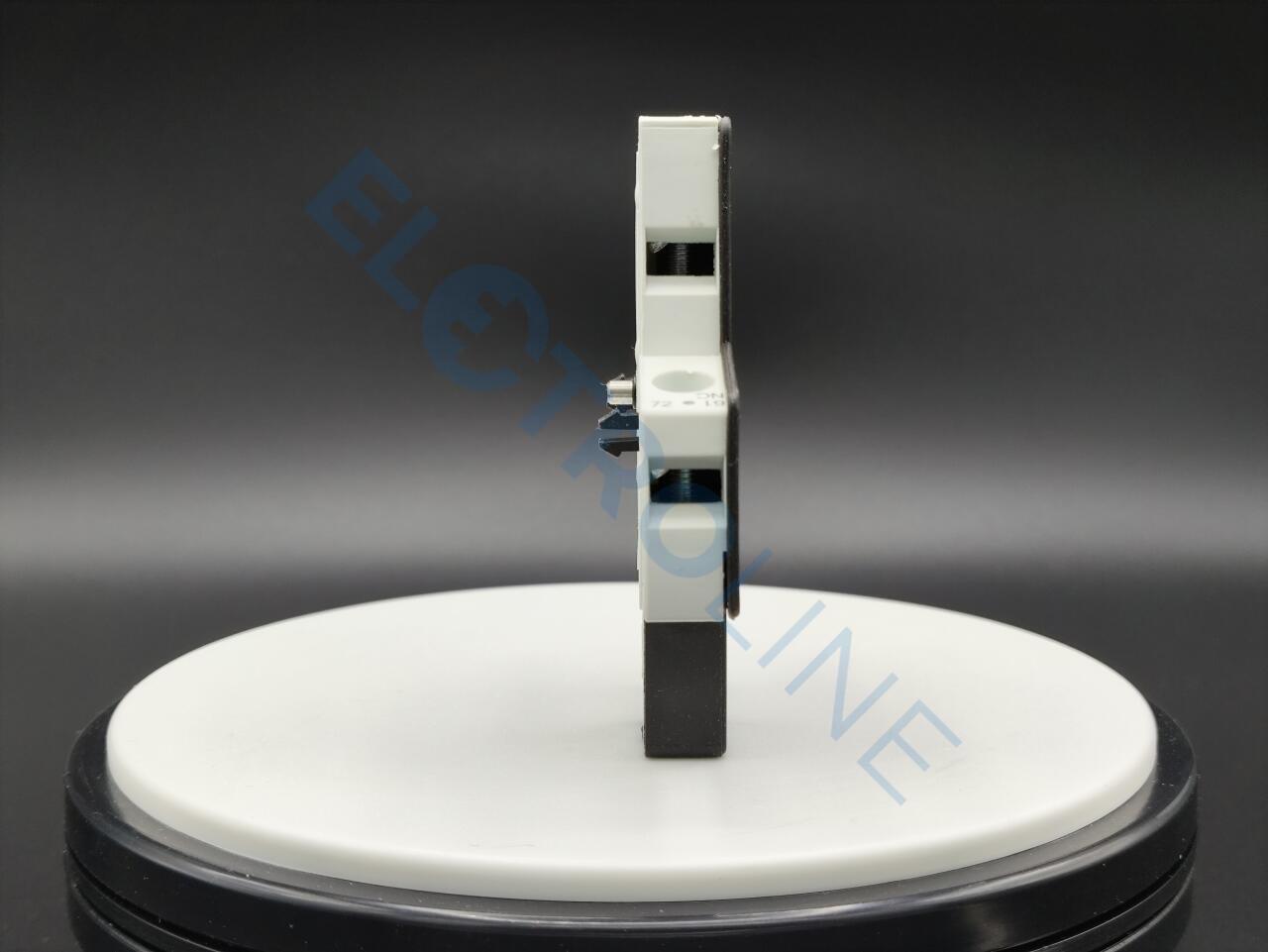

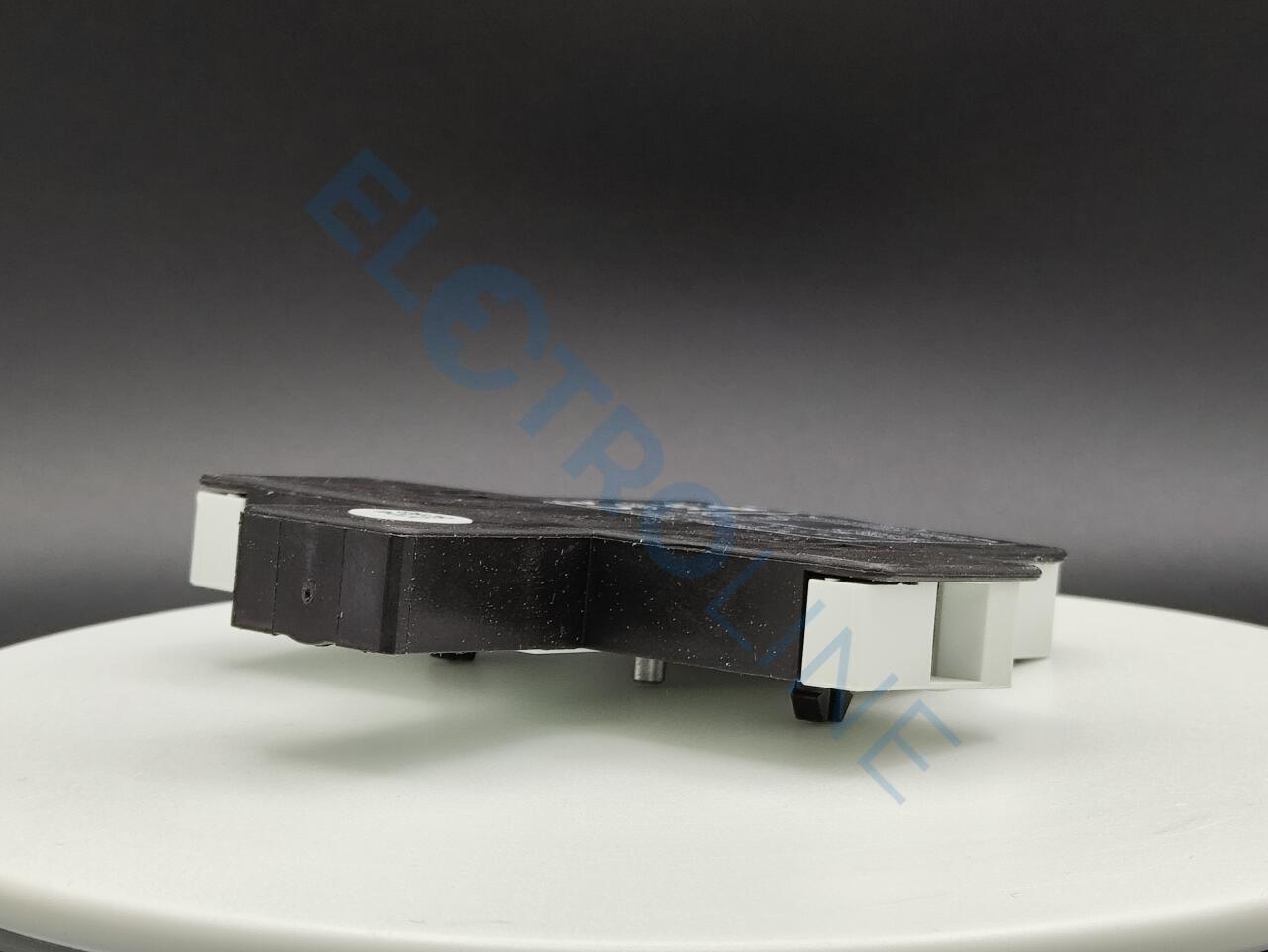

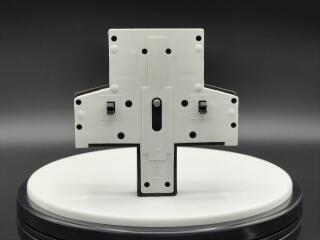

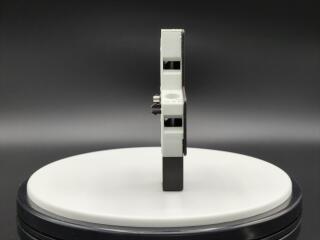

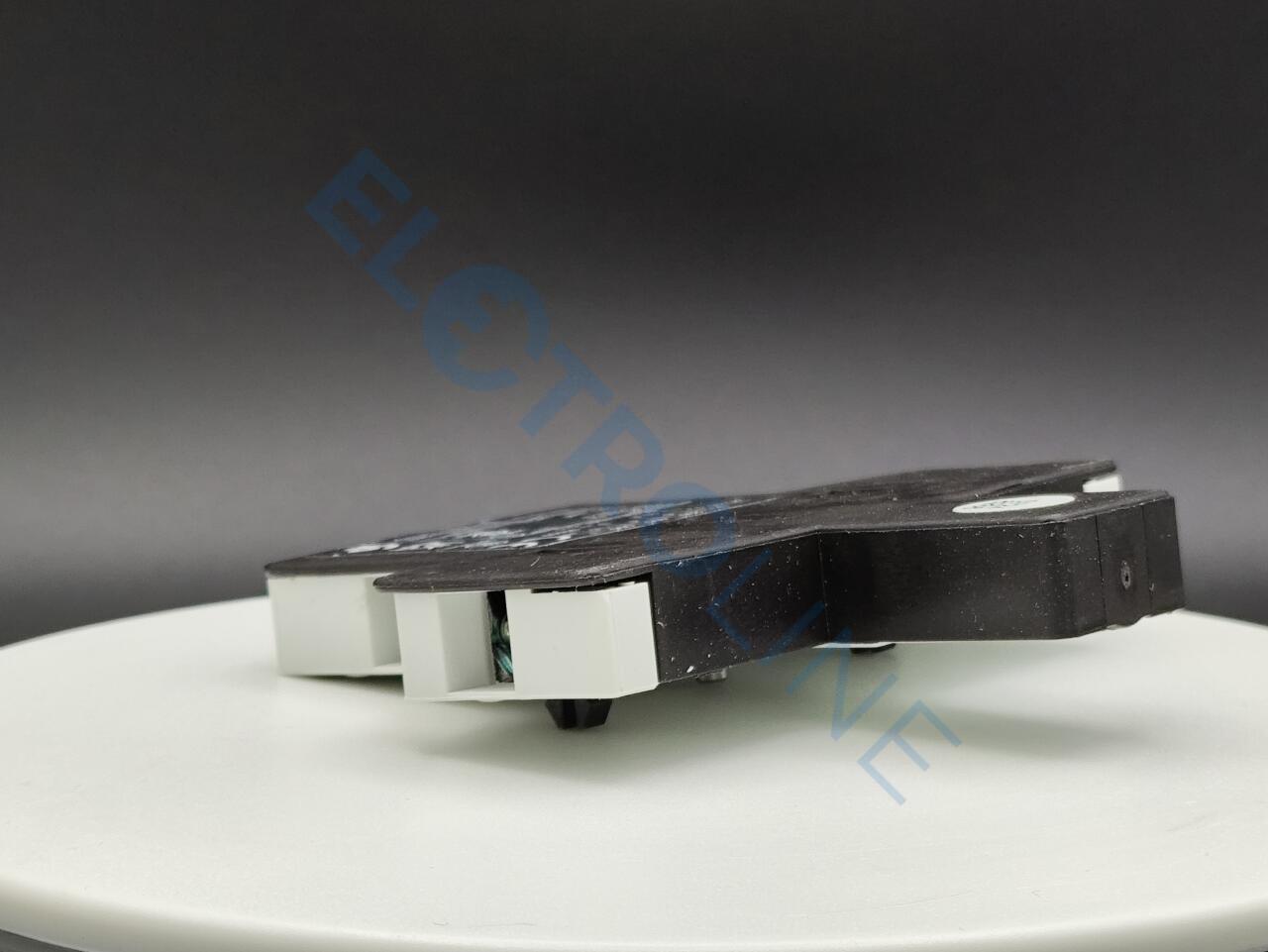

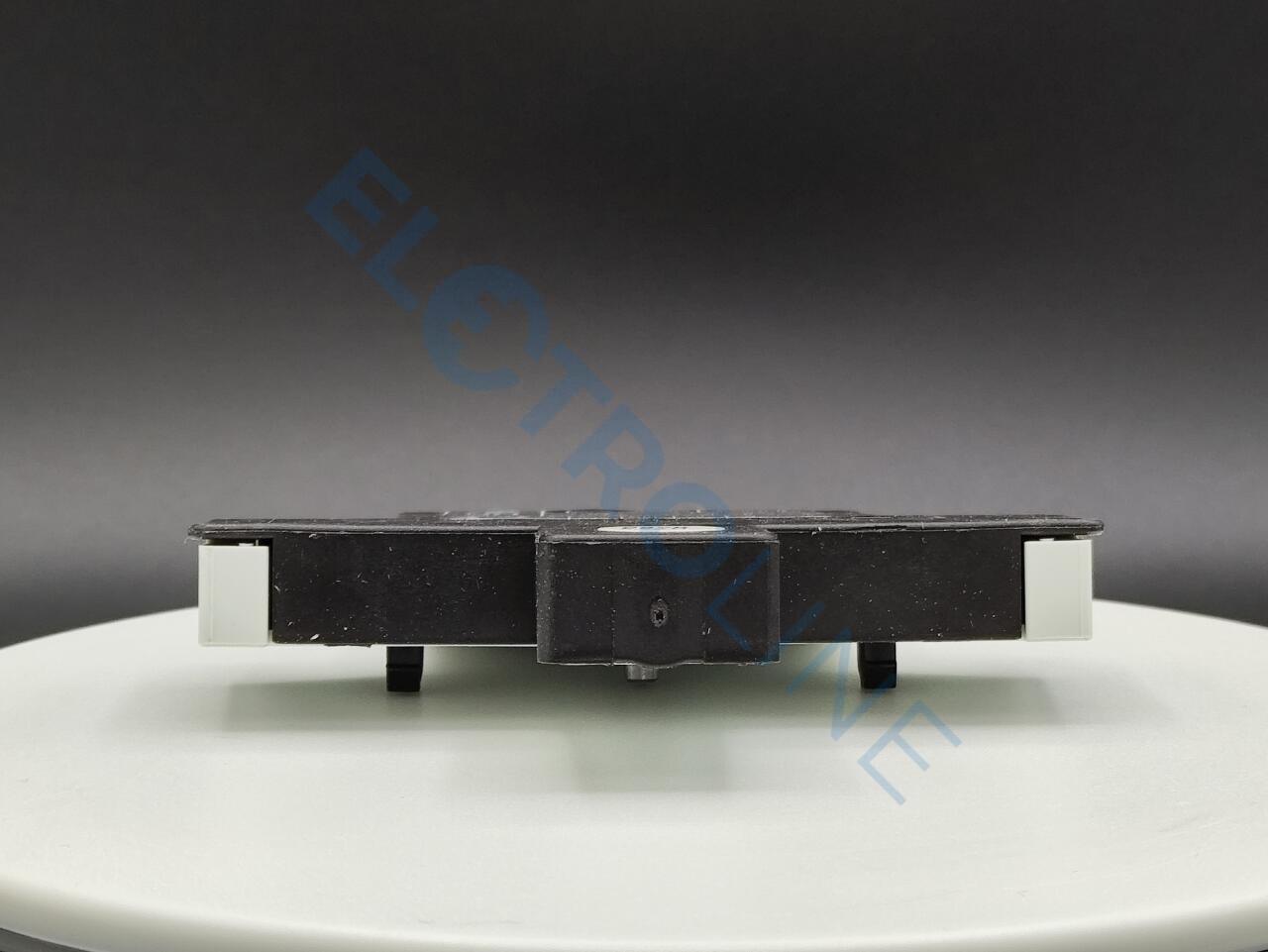

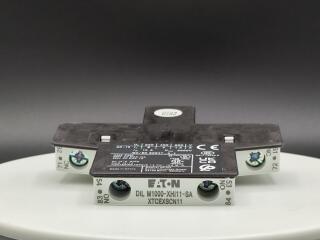

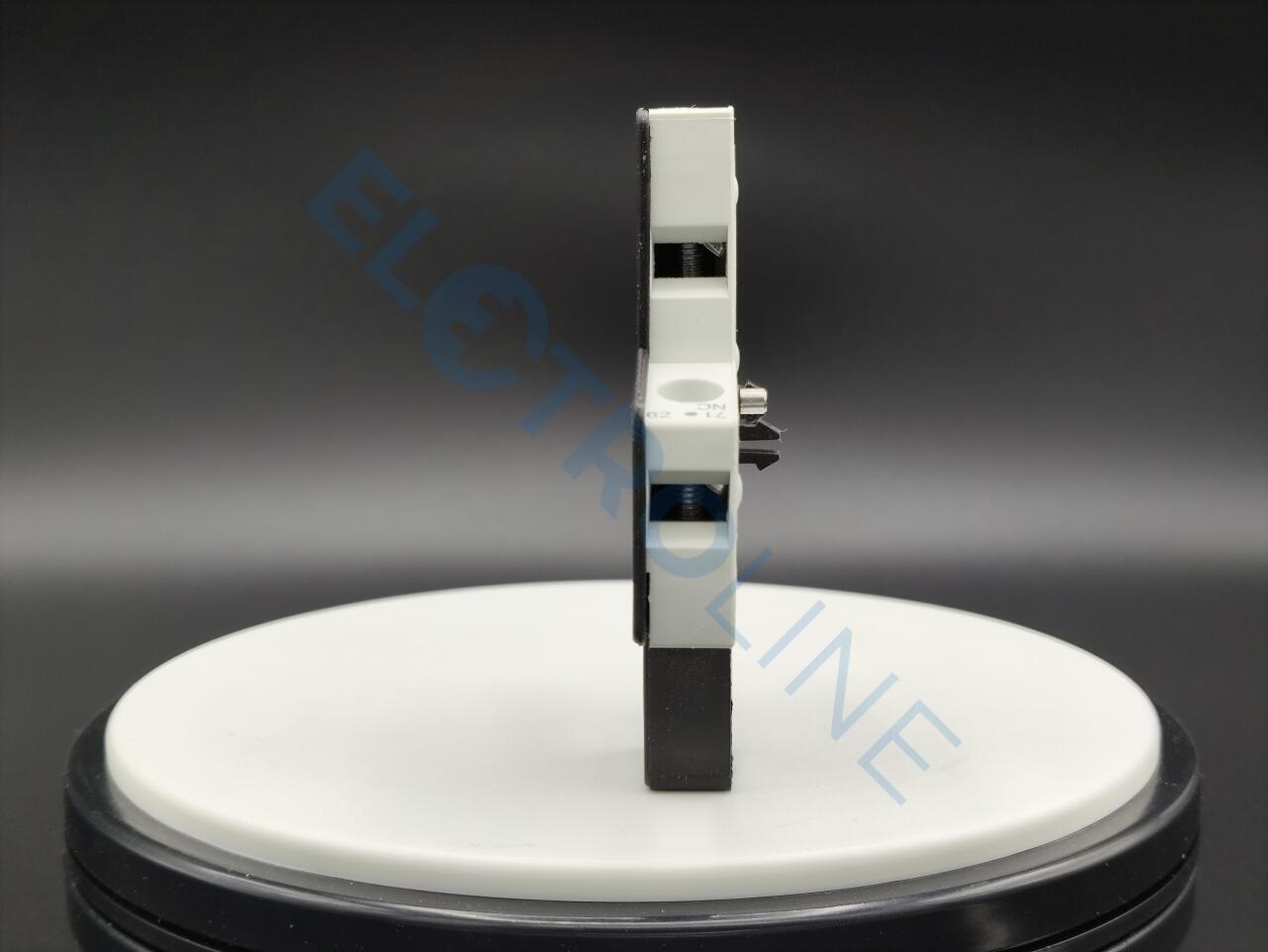

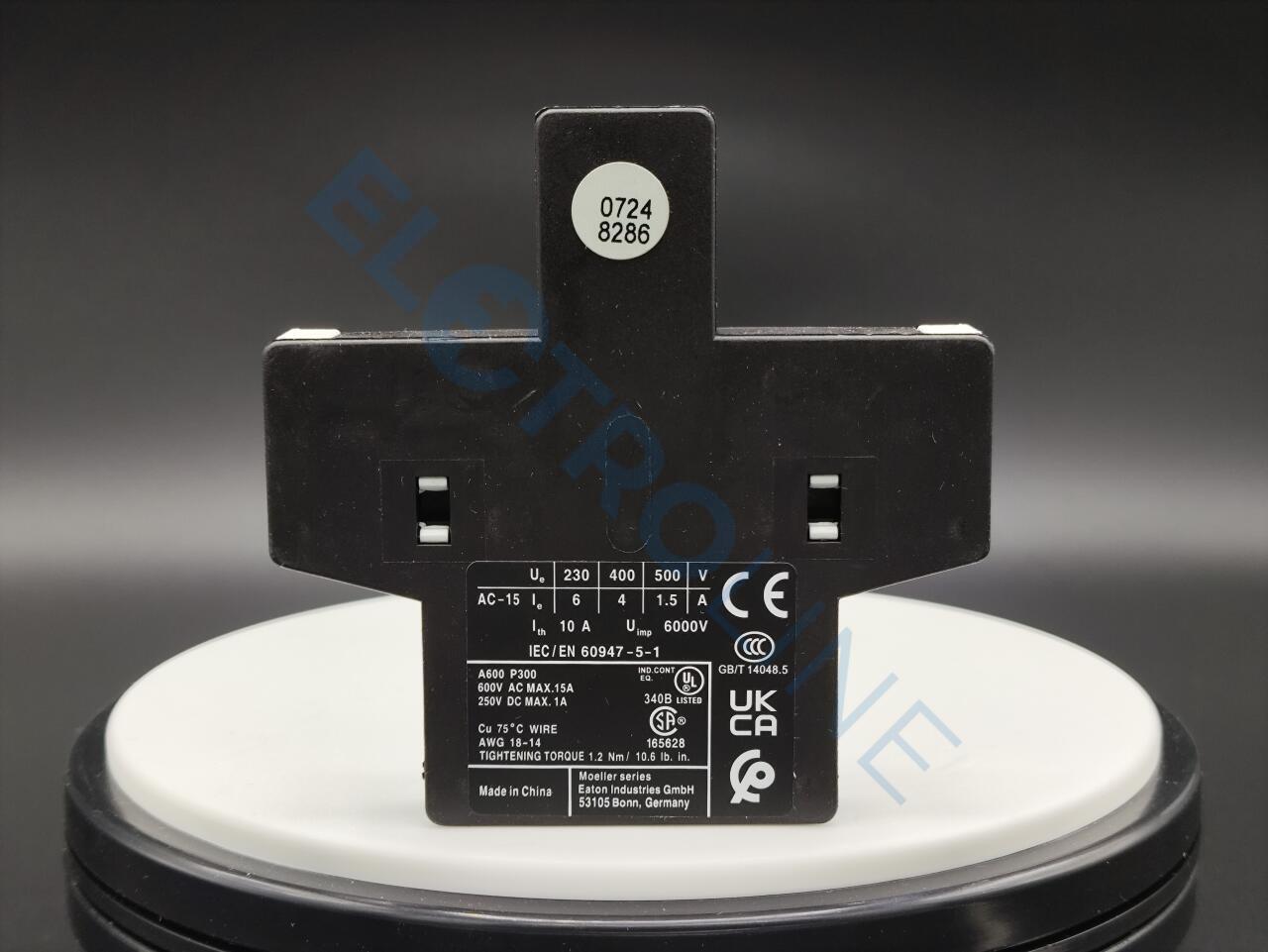

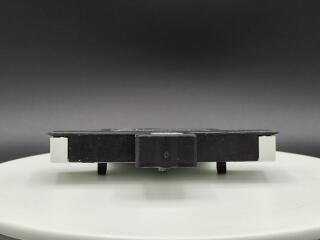

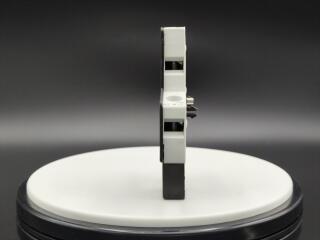

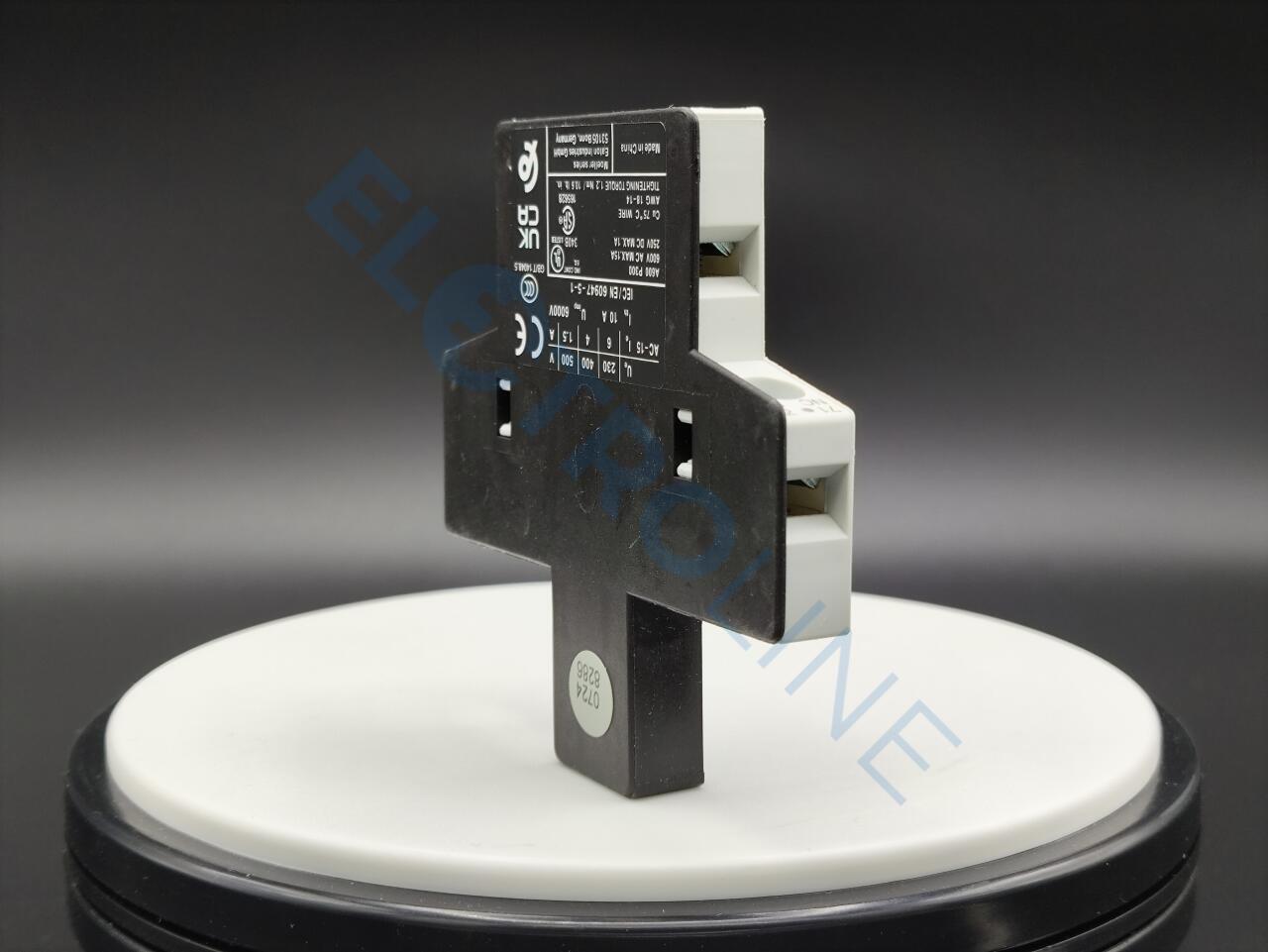

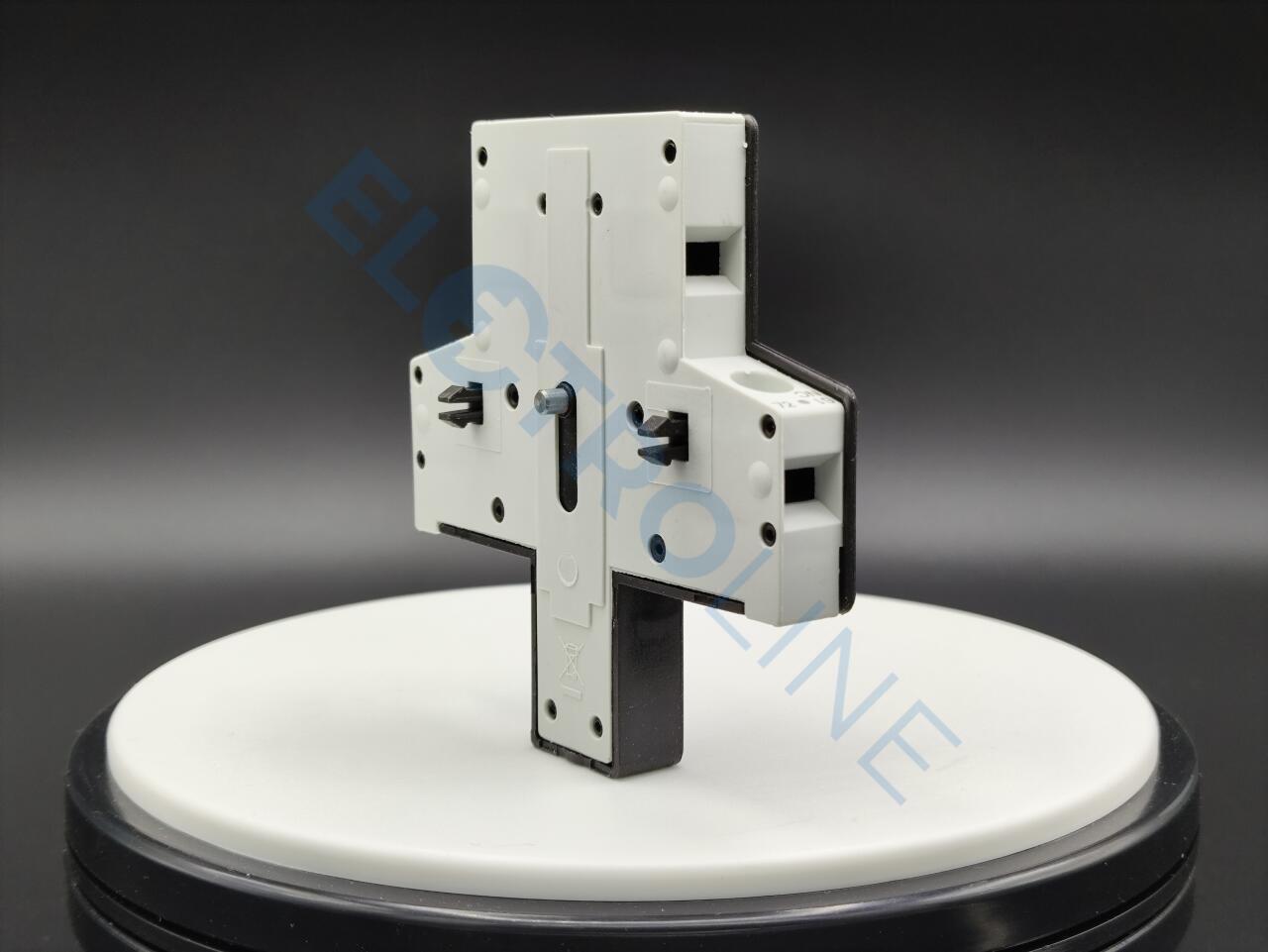

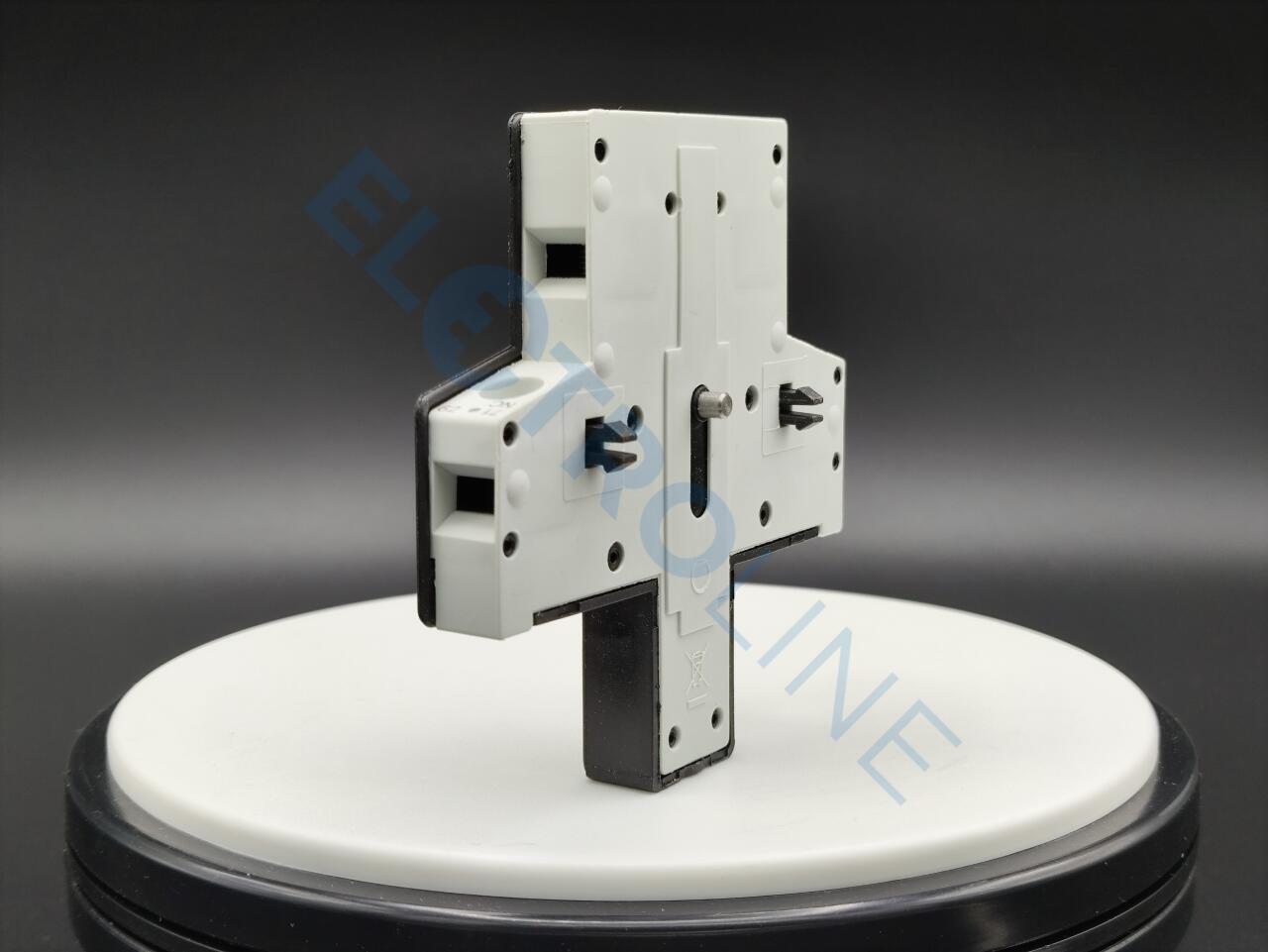

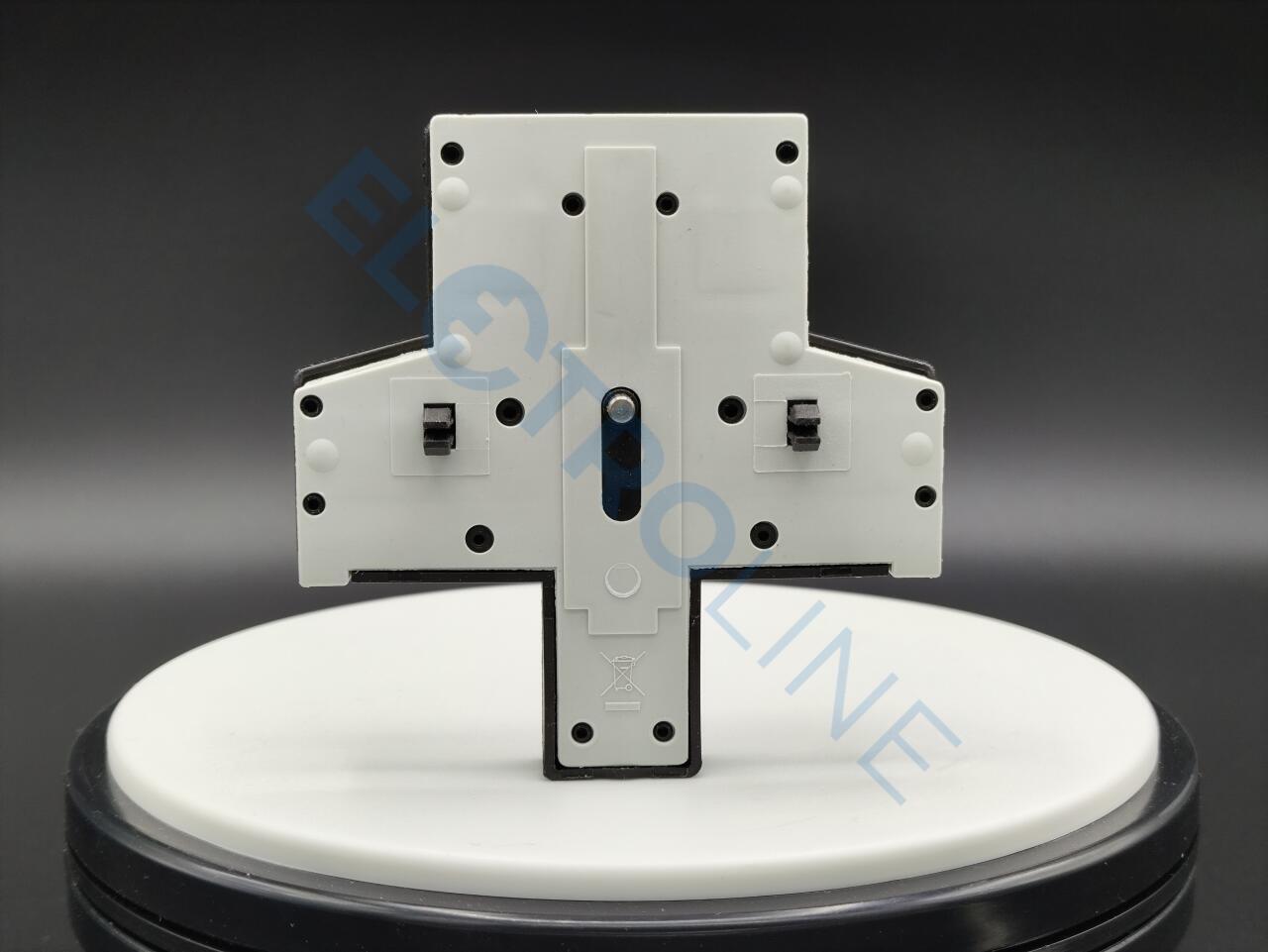

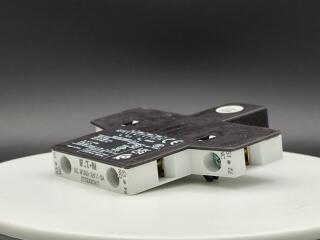

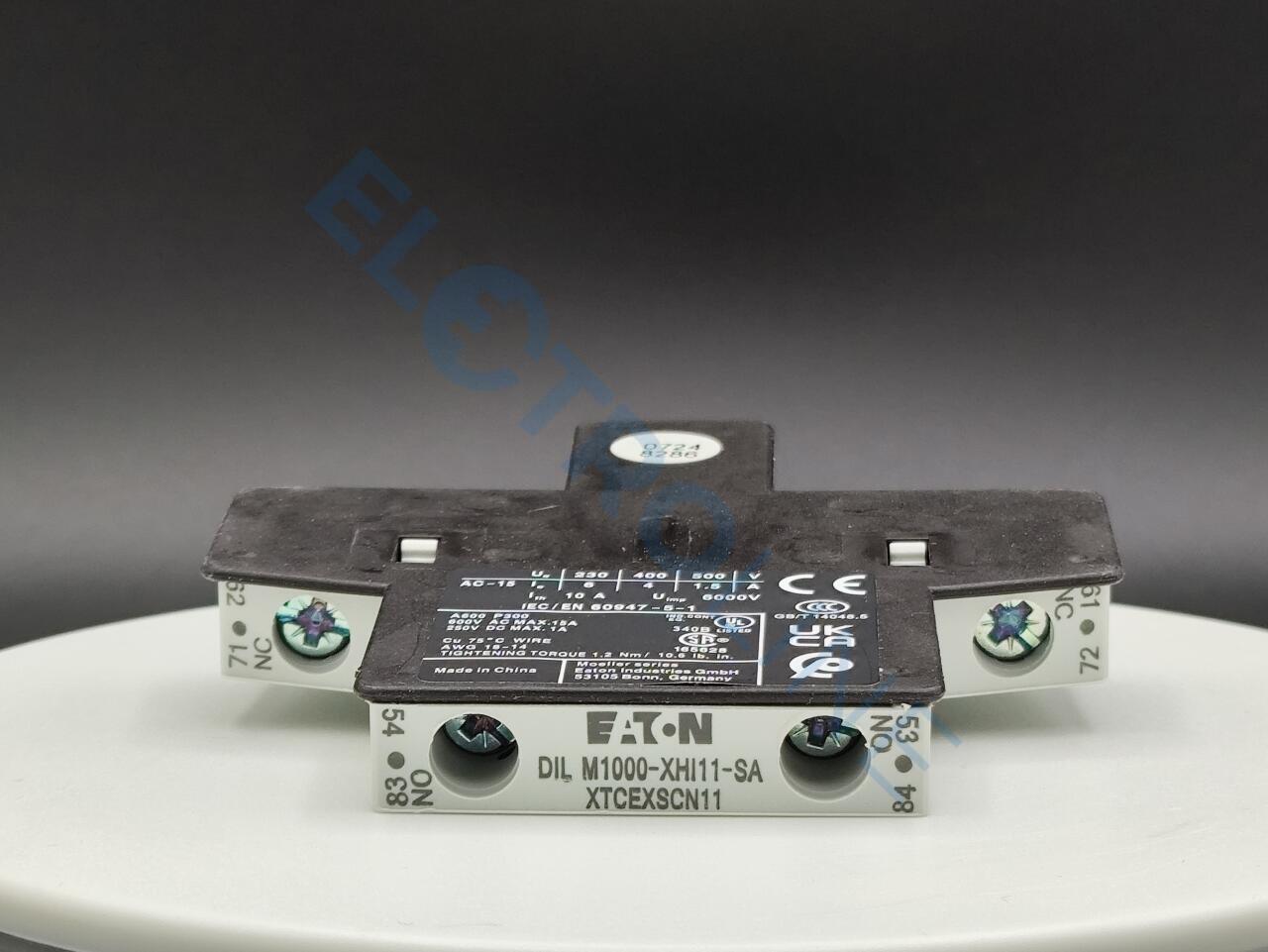

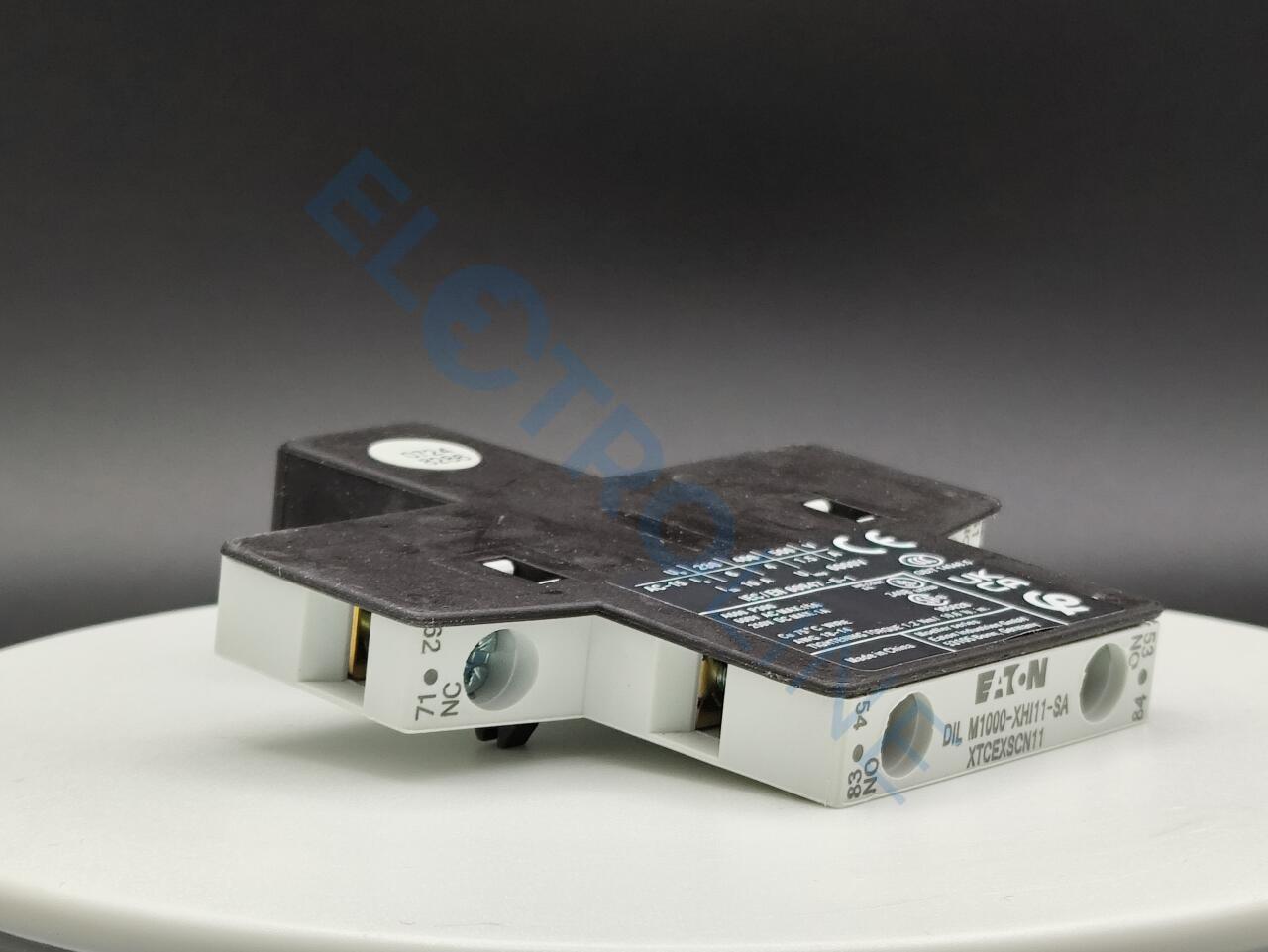

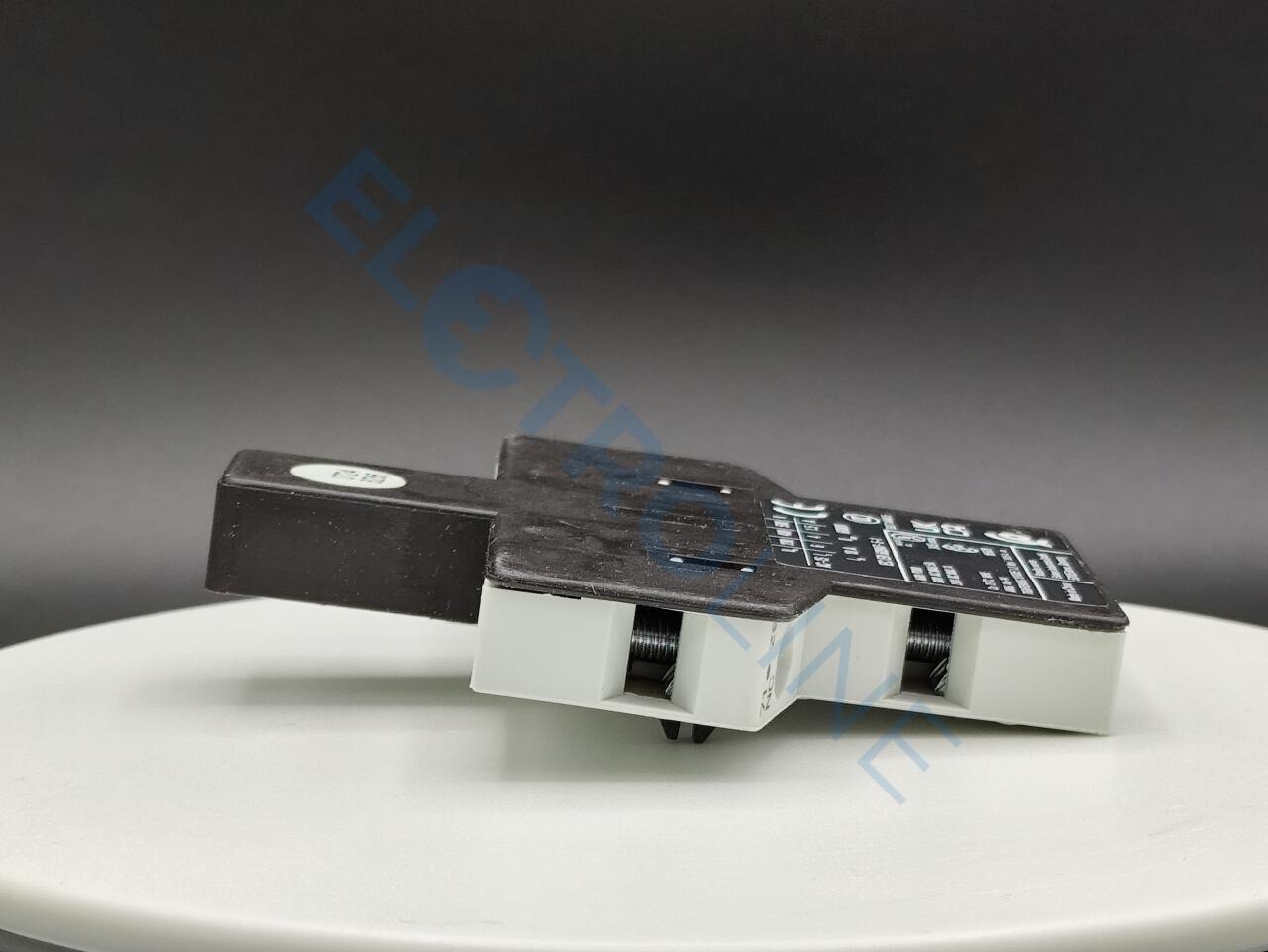

DILM1000-XHI11-SA Боковой вспомогательный контакт 2 полюса, 1НО+1НЗ, винтовые Зажимы для DILM80…2200

Боковой вспомогательный контакт 2 полюса, 1НО+1НЗ, винтовые Зажимы для DILM80…2200

В избранное

DILM1000-XHI11-SA, 0000278427, Боковой вспомогательный контакт 2 полюса, 1НО+1НЗ, винтовые Зажимы для DILM80…2200

Name: DILM1000-XHI11-SA - Боковой вспомогательный контакт 2 полюса, 1НО+1НЗ, винтовые Зажимы для DILM80…2200
Brand: Eaton
SKU: 0000278427
Price: 1975 RUB
Availability: InStock

Уточняйте наличие у менеджеров

1 975.00 руб.

Цена с НДС

В корзину

Полюсы: 2-полюсн.

Наличие:

2 шт. - на нашем складе

Бренд:

Eaton

Модель:

DILM1000-XHI11-SA

Артикул:

0000278427

Вес (кг):

0.06

Объем (дм3):

0.09

Ед. измерения:

шт

Семейство:

MC05002

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Контакторы DIL до 170А

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации

1. Программа поставок

Принадлежности	Модули вспомогательных контактов
Описание	с принудительно ведомыми контактами
Функция	для стандартных применений
Полюсы	2-полюсн.
Техника присоединения	Винтовые клеммы
Расчетный рабочий ток
Обычный термический ток, 1-полюсныйразомкнутпри 60 °C [Ith]	10 A
AC-15220 В 230 В 240 В [Ie]	4 A
AC-15380 В 400 В 415 В [Ie]	4 A
AC-15380 В 400 В 500 В [Ie]	4 A
Назначение контактов
Замык. = замыкающий контакт	1 замык
Разм. = размыкающий контакт	1 разм.
Вид монтажа	Боковой монтаж
Графические условные обозначения
Применяемое для	DILM40 — DILM225ADILMP63 — DILMP200DILMF40 — DILMF95
Исполнение	боковые вспомогательные контакты
Указания	Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактовВспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания)

2. Технические характеристики

Общая информация
Стандарты и положения	IEC/EN 60947, VDE 0660, UL, CSA
Срок службы компонентапри Ue = 230 В, AC-15, 3 A [Переключения]	1, 3 x 106
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут	-25 - +60 °C
Температура окружающей средыв капсульном корпусе	- 25 - 40 °C
Температура окружающей средыТемпература окружающей среды, хранение	- 40 - 80 °C
Класс защиты	IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)	защита от прикосновения пальцами и тыльной стороной кистей рук
Вес	0.041 кг
Поперечные сечения соединенияВинтовые клеммыодножильный	1 x (0.75 - 2.5)2 x (0.75 - 2.5) мм2
Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой	1 x (0.75 - 2.5)2 x (0.75 - 2.5) мм2
Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный	18 – 14 AWG
Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv	2 Размер
Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка	0.8 x 5.51 x 6 мм
Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент	1.2 Нм
Контакты
Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L)	Да
Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F)	DILM40 - DILM225A
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальные выдерживаемые напряжения изоляции [Ui]	690 В перем. тока
Номинальное напряжение [Ue]	500 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами	440 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами	440 В перем. тока
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока	440 В перем. тока
Расчетный рабочий токобычный термический ток, 1-полюсныйпри 60 °C [Ith]	10 A
Расчетный рабочий токAC-15220 В 230 В 240 В [Ie]	4 A
Расчетный рабочий токAC-15380 В 400 В 415 В [Ie]	4 A
Расчетный рабочий токAC-15500 В [Ie]	1.5 A
Расчетный рабочий токПост. ток (DC)	Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]	10 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [60 В]	6 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [110 В]	3 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [220 В]	1 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)24 В [Ie]	2 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)60 В [Ie]	1.5 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)110 В [Ie]	0.8 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)220 В [Ie]	0.3 A
Расчетный рабочий токНадёжность контакта [Частота отказов]	<10-8, < один отказ на 100 млн. соединений(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5, 4 мА) λ
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В	16 A gG/gL
Условный расчетный ток короткого замыкания 500 В [Iq]	1 кА
Электрические тепловые потери при нагрузке с IthРабота от перем. тока	0.69 W
Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC	0.69 W
Электрические тепловые потери при нагрузке с IthЭлектрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока)	0.11 W
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. тока	A600
Вспомогательный контактПилотный режимУправляется постоянным током DC	P300
Вспомогательный контактОбщее применениеПерем. ток (AC)	600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)	15 A
Вспомогательный контактОбщее применениеПост. ток (DC)	250 В
Вспомогательный контактОбщее применениеПост. ток (DC)	1 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	4 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.11 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013])
Количество контактов в качестве переключающего контакта
Количество контактов как нормально разомкнутый контакт	1
Количество контактов как нормально замкнутый контакт	1
Количество сигнальных выключателей
Номинальный рабочий ток Ie при AC-15, 230 В	6 A
Тип электрического подключения	Screw connection
Модель	Top mounting
Способ крепления	Side mounting
Подставка для лампы	Отсутствует

5. Апробации

Стандарты на продукцию	IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR
CSA File No.	012528
CSA Class No.	3211-04
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

Вспомогательный контактный модуль;1 замыкающий контакт + 1 размыкающий контакт;сбоку снаружи;винтовое соединение

Alternate Catalog No. XTCEXSCN11

Вспомогательный контактный модуль, с принудительно ведомыми контактами, Функция: для стандартных применений, 2-полюсн., Техника присоединения: Винтовые клеммы, Расчетный рабочий ток AC-15 220 В 230 В 240 В: Ie= 4 A, Расчетный рабочий ток AC-15 380 В 400 В 415 В: Ie= 4 A, Расчетный рабочий ток AC-15 380 В 400 В 500 В: Ie= 4 A, Назначение контактов Замык. = замыкающий контакт: 1 замык, Назначение контактов Разм. = размыкающий контакт: 1 разм., Вид монтажа: Боковой монтаж, Применяемое для: DILM40 — DILM225A, DILMP63 — DILMP200, DILMF40 — DILMF95, исполнение: боковые вспомогательные контакты, указания: Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания)

Технический паспорт - DILM1000-XHI11-SA
