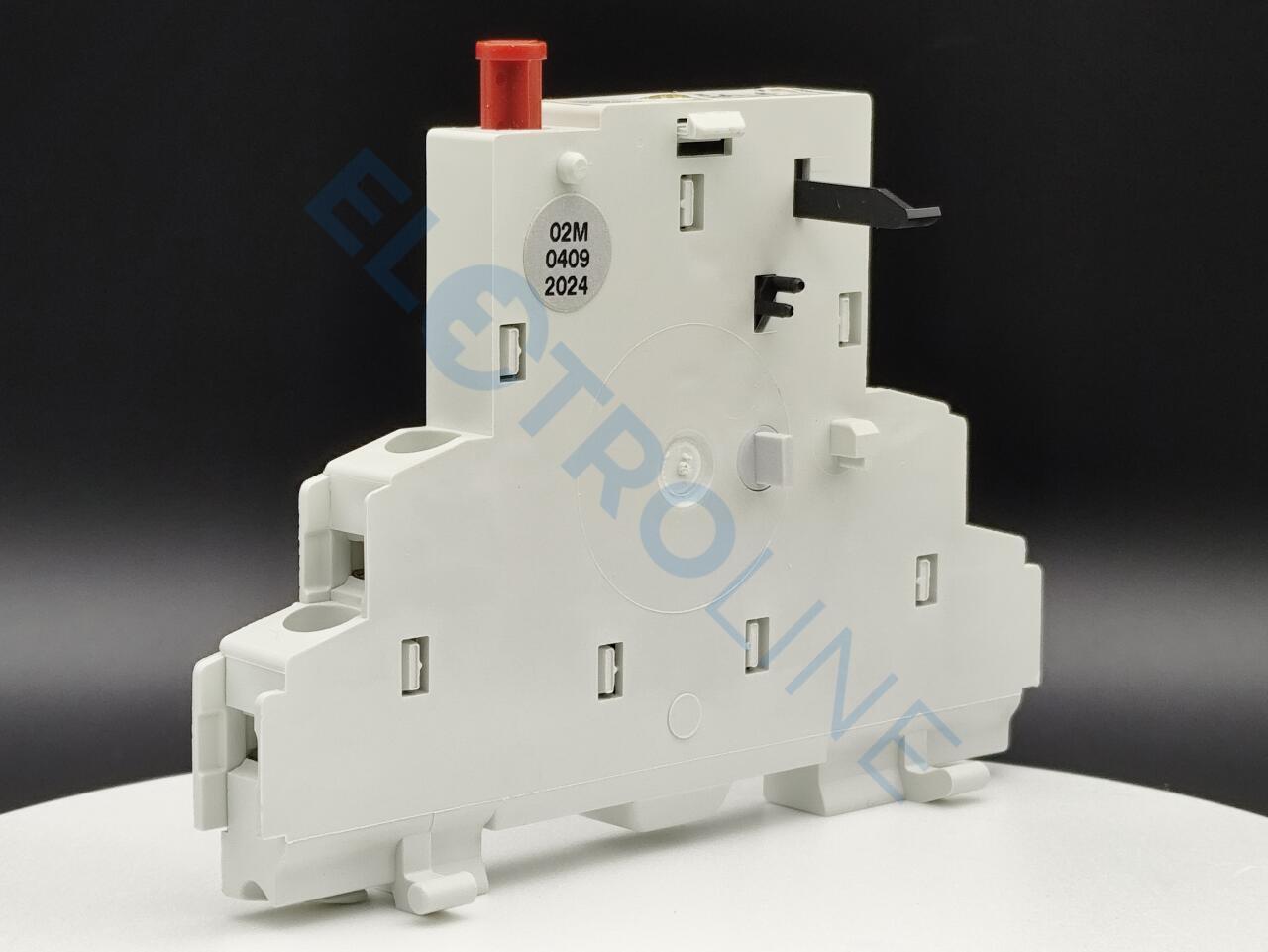

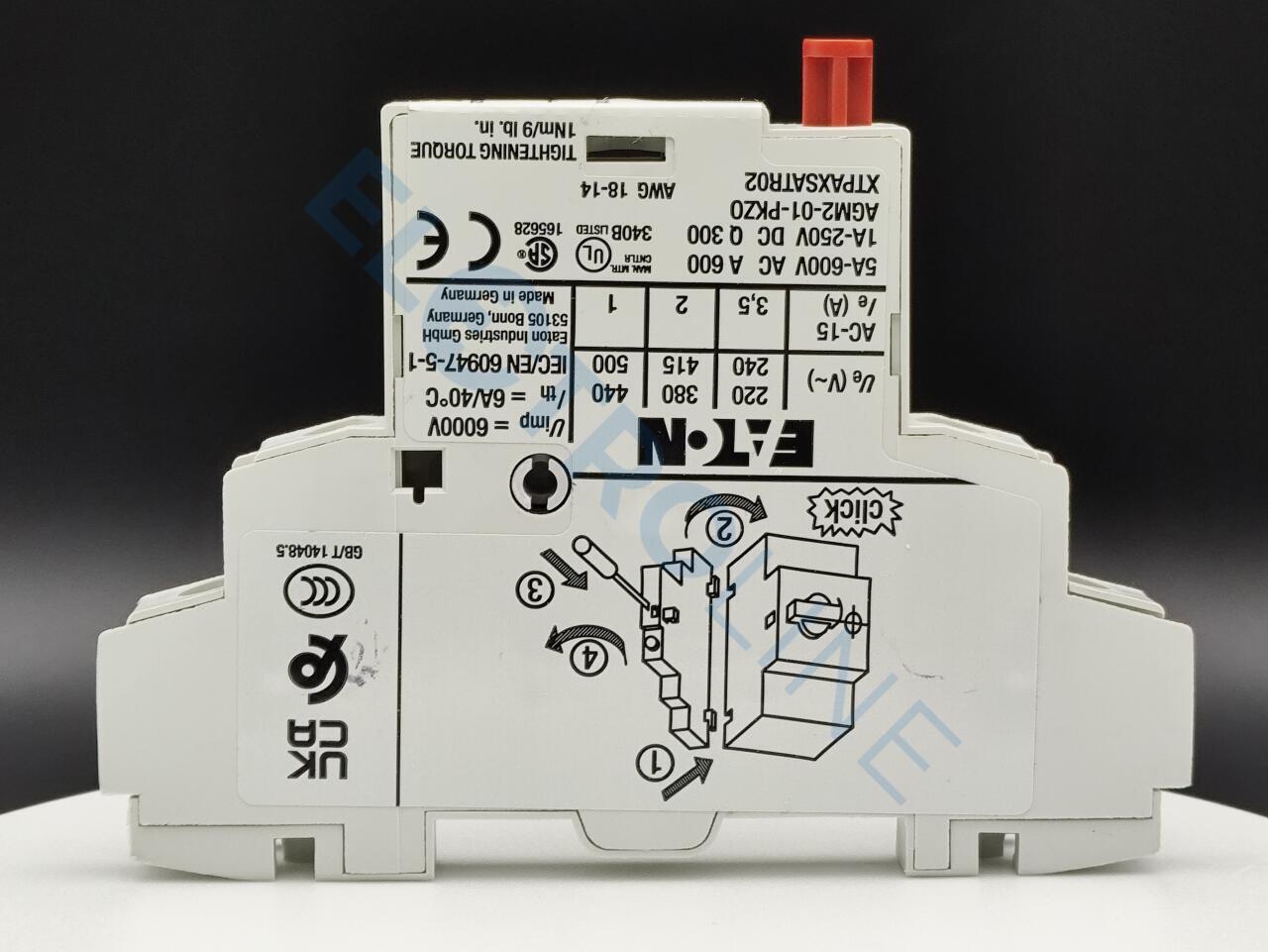

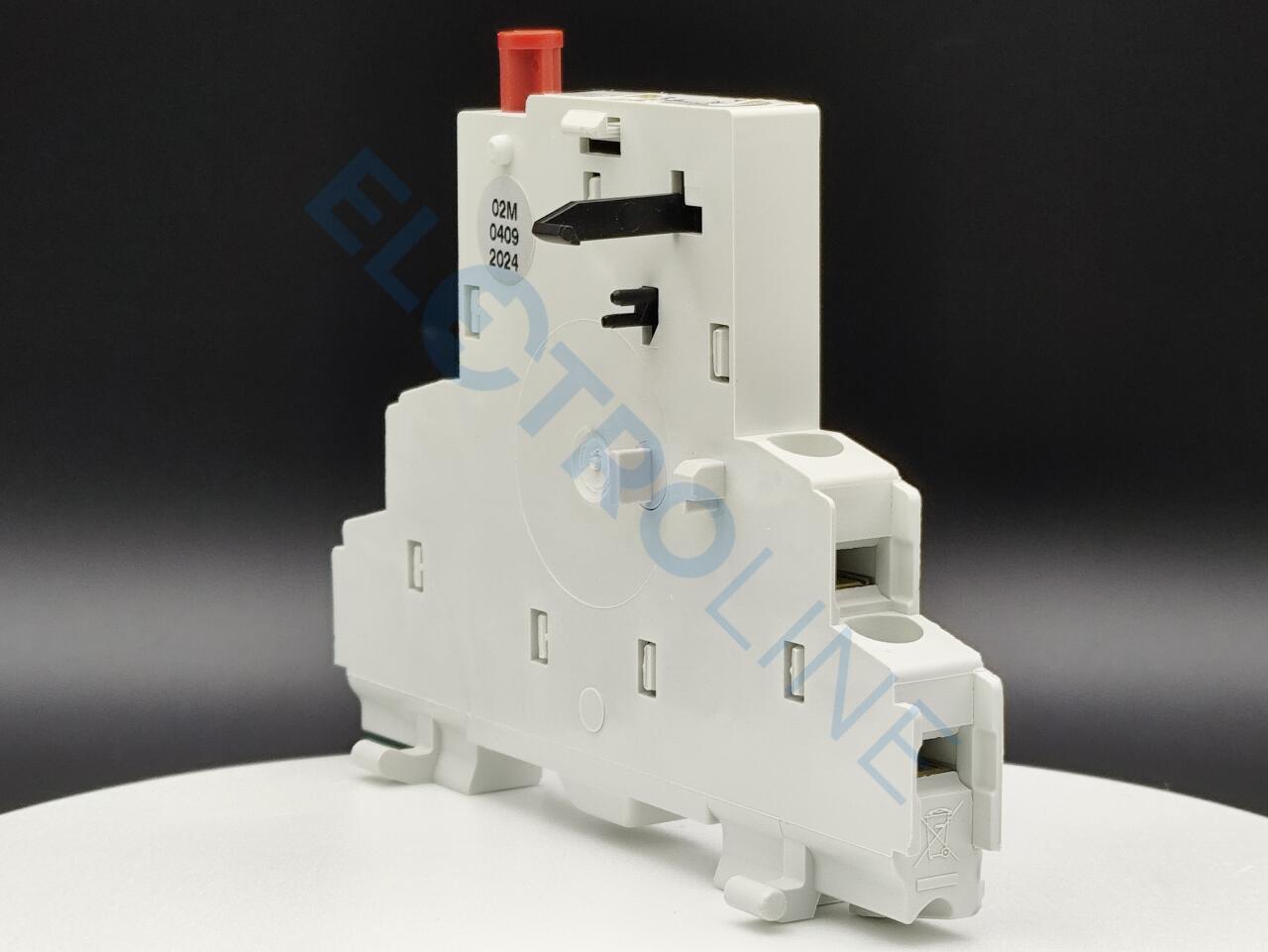

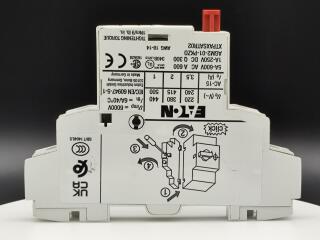

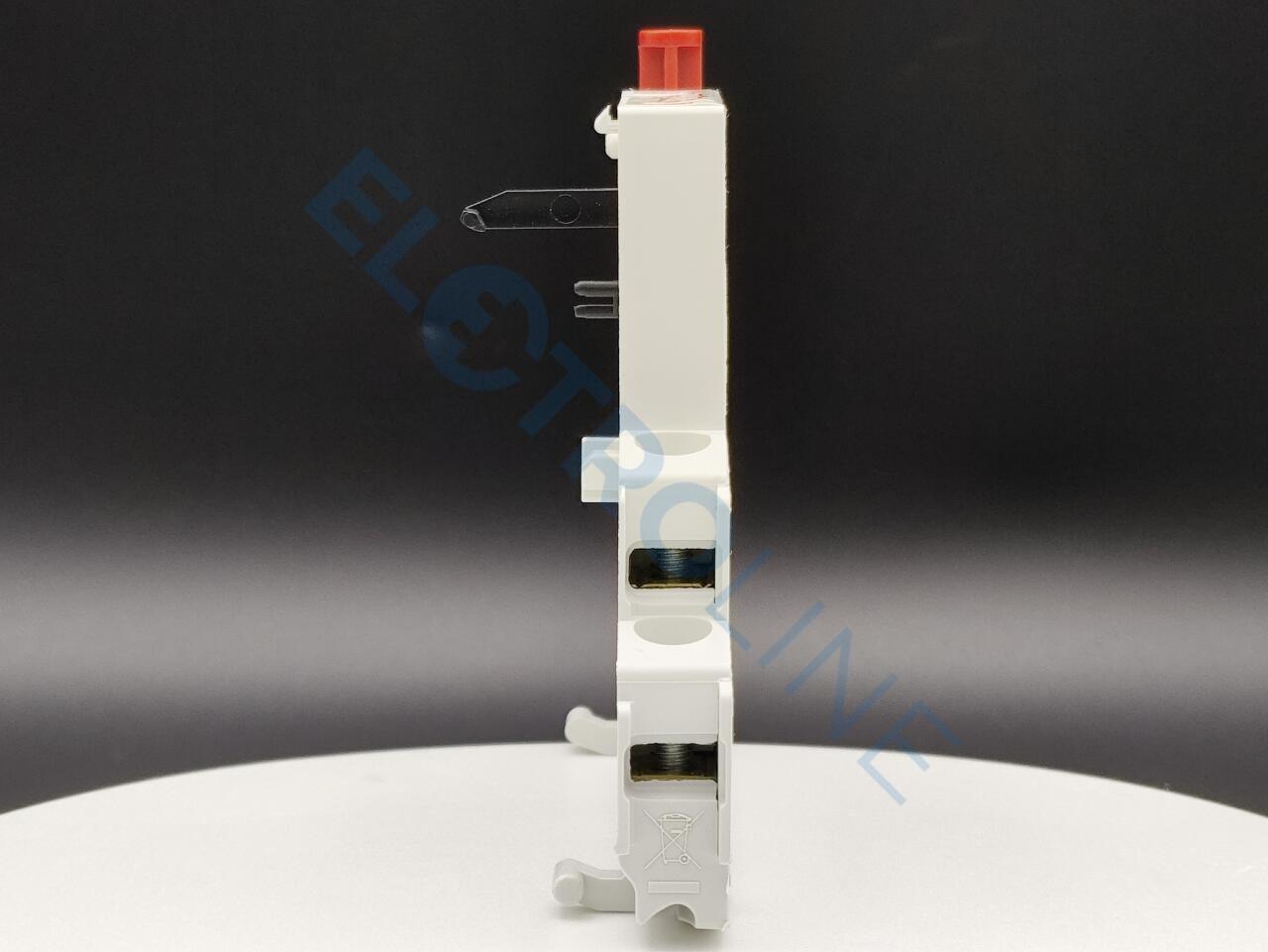

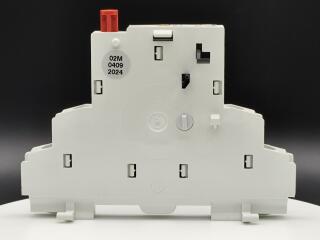

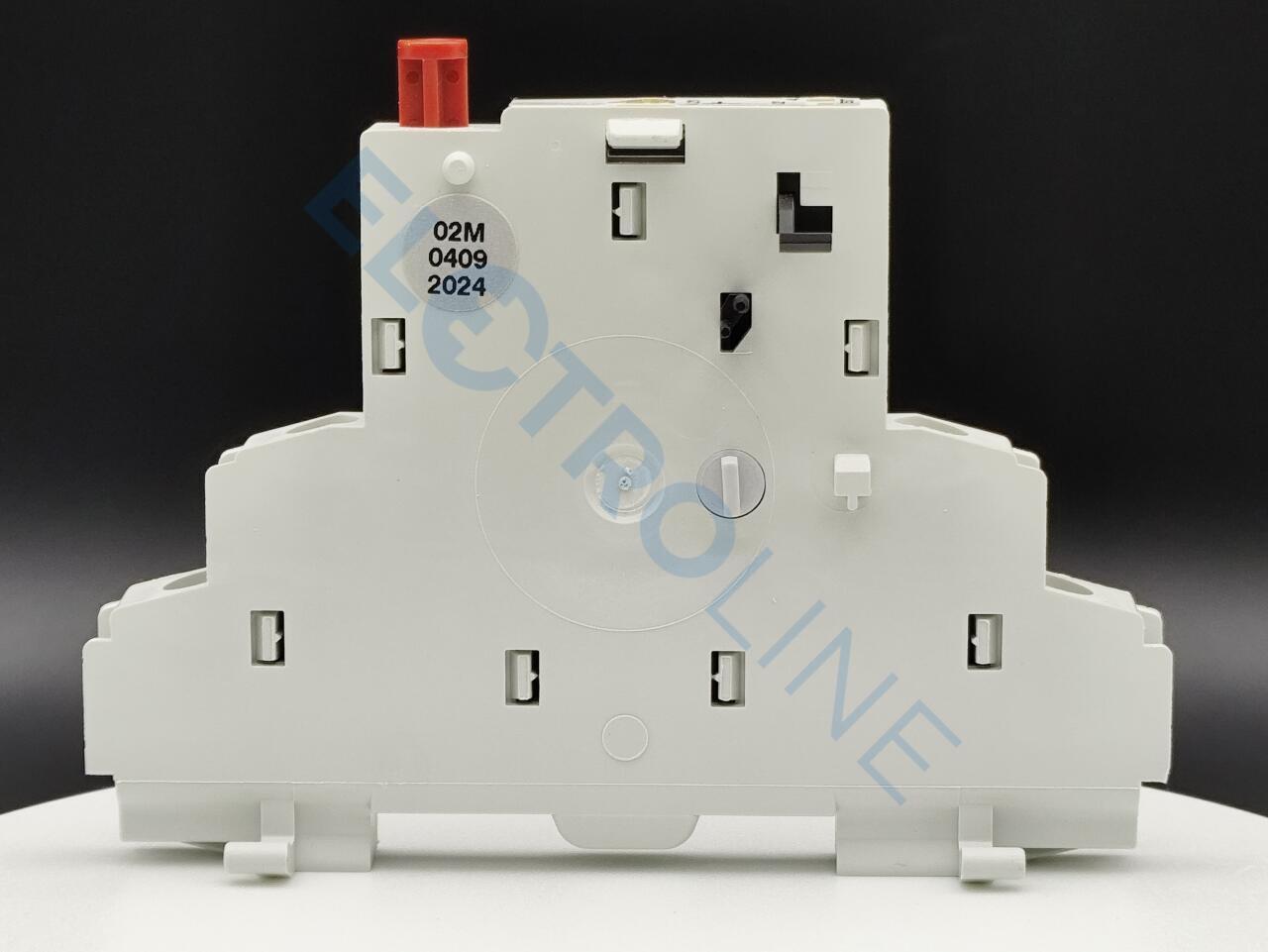

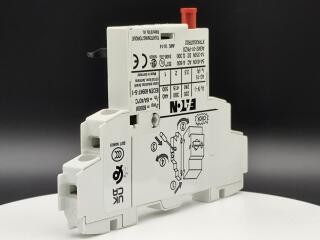

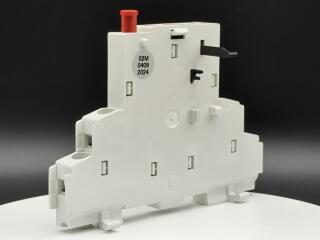

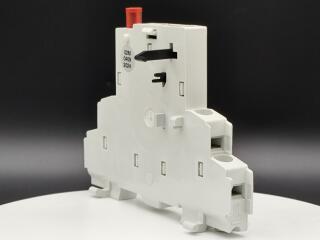

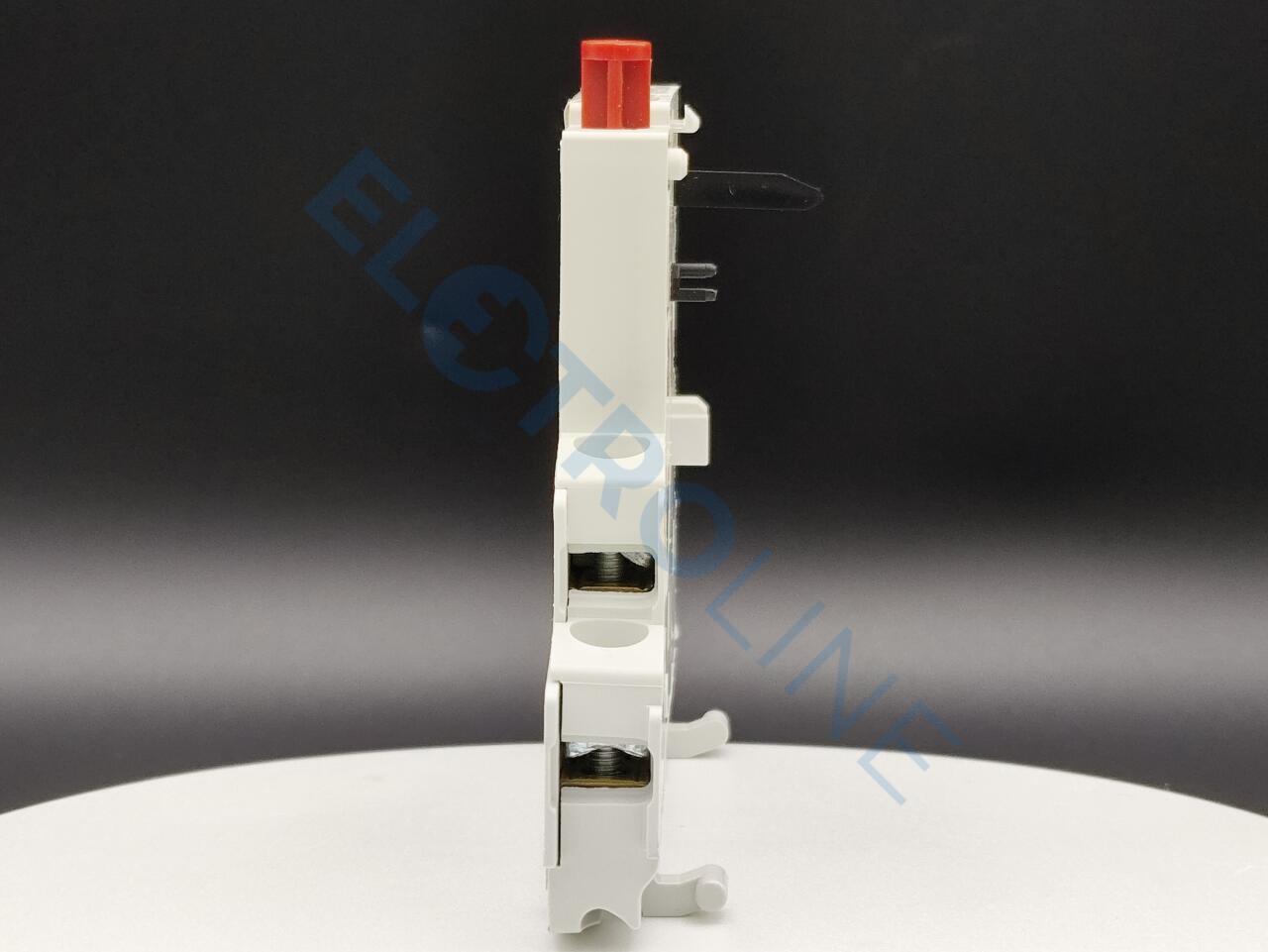

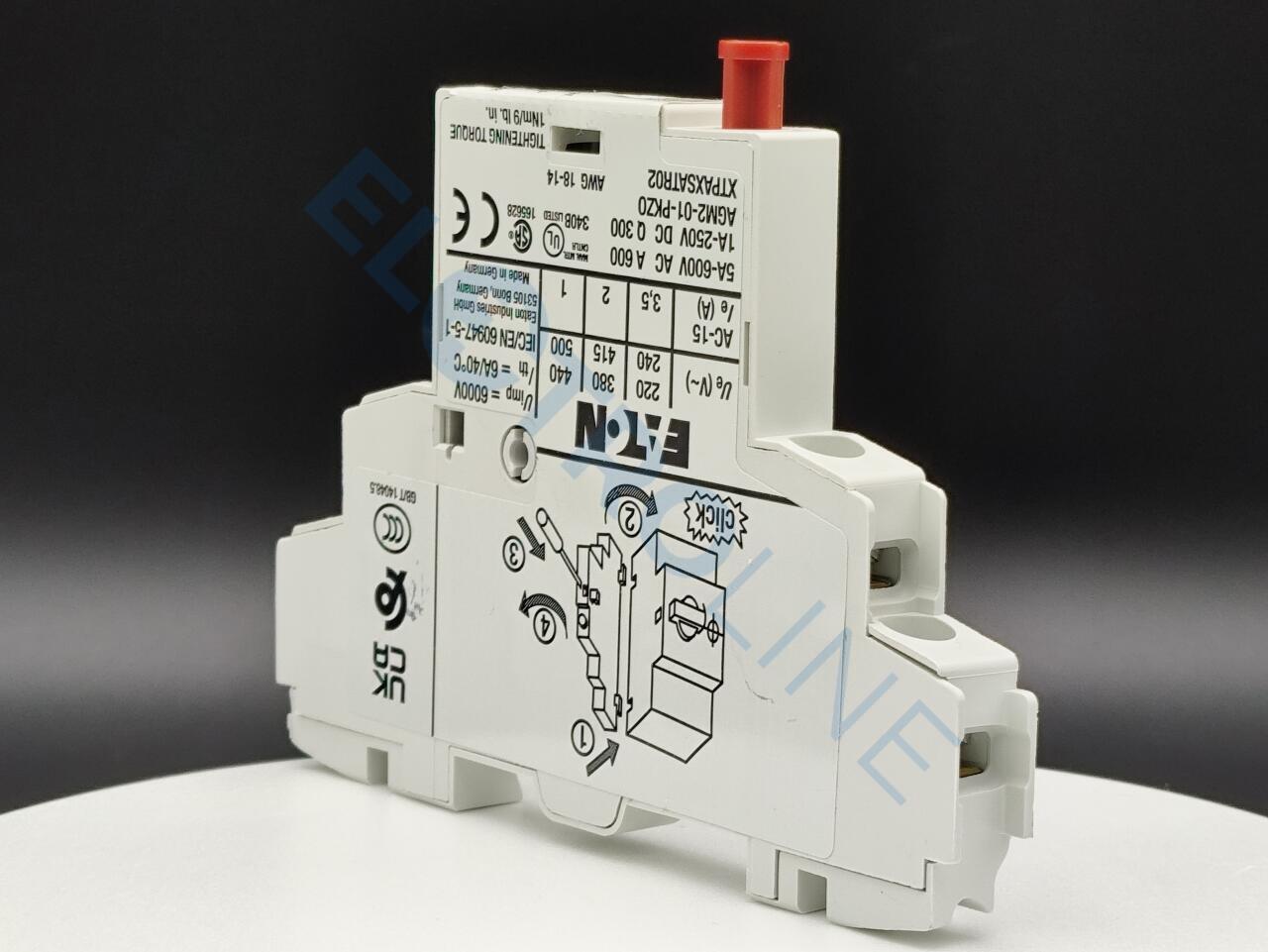

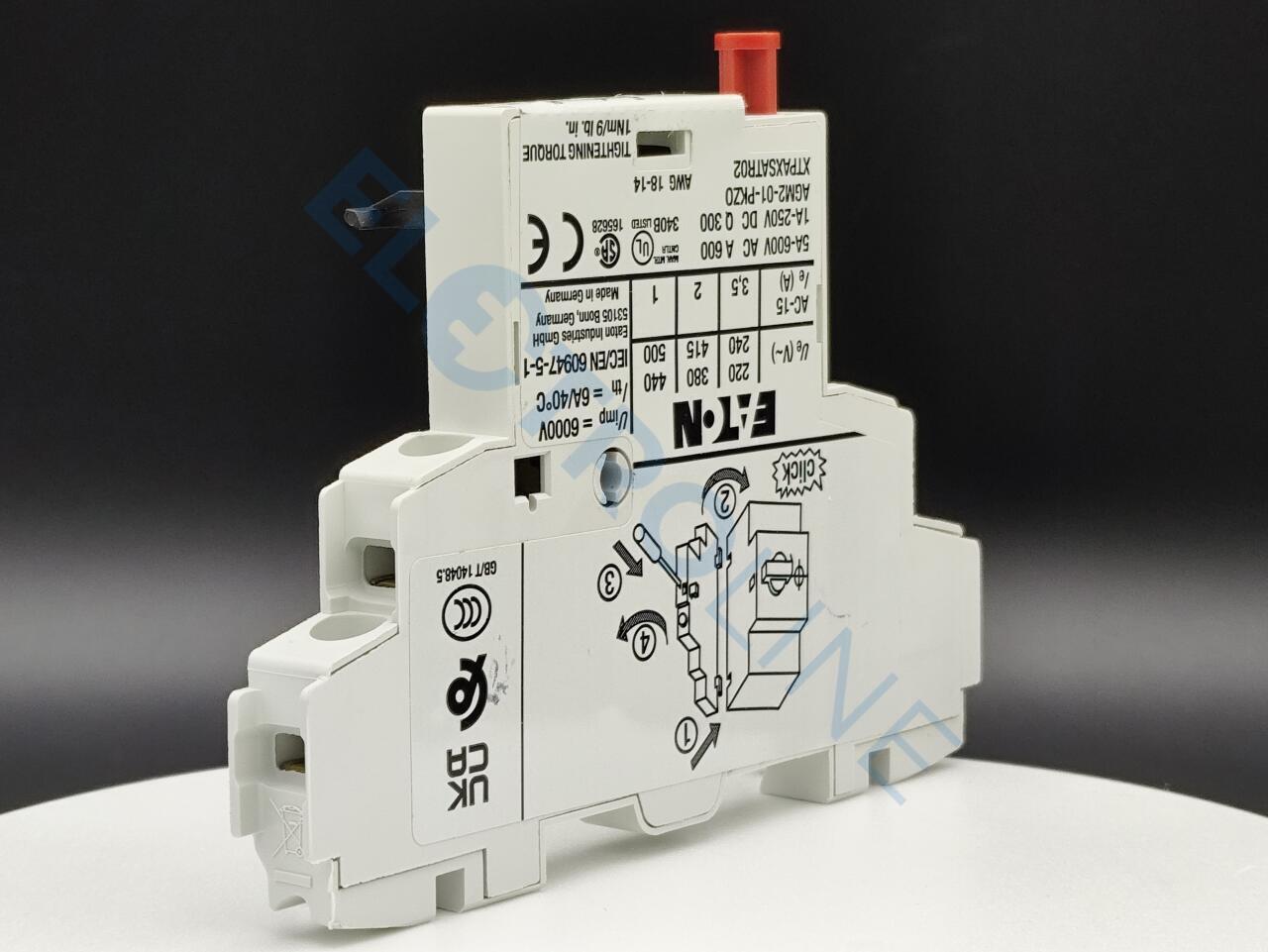

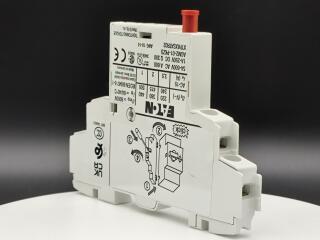

AGM2-01-PKZ0 Доп. контакт индикации аварийного срабатывания 1НЗ

Доп. контакт индикации аварийного срабатывания 1НЗ

В избранное

AGM2-01-PKZ0, 0000072899, Доп. контакт индикации аварийного срабатывания 1НЗ

Name: AGM2-01-PKZ0 - Доп. контакт индикации аварийного срабатывания 1НЗ
Brand: Eaton
SKU: 0000072899
Price: 2195 RUB
Availability: InStock

Уточняйте наличие у менеджеров

2 195.00 руб.

Цена с НДС

В корзину

Ассортимент: Дополнительное оснащение

Наличие:

32 шт. - на нашем складе

Бренд:

Eaton

Модель:

AGM2-01-PKZ0

Артикул:

0000072899

Вес (кг):

0.06

Объем (дм3):

0.14

Ед. измерения:

шт

Семейство:

MC05006

Нахождение в официальном каталоге Eaton:Пуск и защита двигателя/Пуск и защита двигателей (PKZ, PKM0, MSC…)

Весь товар
сертифицирован

Бесплатная доставка
от 20 000 Р

Технические параметры и комплектация могут отличаться от заявленной на сайте

Характеристики Описание Файлы (1)Похожие Оплата Доставка

Оглавление:1. Программа поставок
2. Технические характеристики
3. Проверка конструкции в соответствии с IEC / EN 61439
4. Технические характеристики согласно ETIM 7.0
5. Апробации
6. Характеристики
7. Размеры

1. Программа поставок

Ассортимент	Дополнительное оснащение
Принадлежности	Сигнализатор срабатывания
	Дифференцированная сигнализацияa) общая сигнализация срабатывания (перегрузка)b) срабатывание по короткому замыканиюСигнализация при коротком замыкании по месту установки устройства при вспыхивании красного индикатора, сбрасывается вручную
Назначение контактов
Разм. = размыкающий контакт	2 x 1 разм.
Назначение контактов

Графические условные обозначения
Применяемое для	Сигнализаторы срабатывания PKZ0(4), PKE
Применяемое для	PKZM0PKZM4PKZM0-TPKM0PKZM01PKE
Комбинируется со вспомогательным контактом	NHI11-PKZ0NHI12-PKZ0NHI21-PKZ0NHI-E-...
Указания	Можно установить справа:Защитный выключатель двигателей

2. Технические характеристики

Вспомогательный контакт
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Номинальное напряжение [Ue] [Ue]	250 В пост. тока
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока	690 В перем. тока
Расчетный рабочий ток [Ie]AC-15220 - 240 В [Ie]	3.5 A
Расчетный рабочий ток [Ie]AC-15380 - 415 В [Ie]	2 A
Расчетный рабочий ток [Ie]AC-15440 B 500 B [Ie]	1 A
Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс24 В [Ie]	2 A
Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс60 В [Ie]	1 A
Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс110 В [Ie]	0.5 A
Расчетный рабочий ток [Ie]DC-13 Л/П ≦ 100 мс220 В [Ie]	0.25 A
Срок службыМеханический срок службы [Переключения]	> 0.01 x 106
Срок службыЭлектрический срок службы [Переключения]	> 0.05 x 106
Надёжность контакта [Частота отказов]	<10-8, < один отказ на 100 млн. соединений(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5, 4 мА) λ
Стойкость к коротким замыканиям без свариваниябез плавкого предохранителя	FAZ-B4/1-HI Тип
Стойкость к коротким замыканиям без свариванияПредохранитель	10 A gG/gL
Поперечные сечения соединения
Одно-/тонкопроволочный, с оконечной муфтой	0, 75 - 2, 5 мм2
Одно- или многожильный	18 - 14 AWG
Опробованные рабочие характеристики
Пилотный режимРабота от перем. тока	A600
Пилотный режимУправляется постоянным током DC	Q300
Общее применениеПерем. ток (AC)	600 В
Общее применениеПерем. ток (AC)	5 A
Общее применениеПост. ток (DC)	250 В
Общее применениеПост. ток (DC)	1 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	3.5 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	0.1 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013])
Количество контактов в качестве переключающего контакта
Количество контактов как нормально разомкнутый контакт
Количество контактов как нормально замкнутый контакт	2
Количество сигнальных выключателей	1
Номинальный рабочий ток Ie при AC-15, 230 В	3.5 A
Тип электрического подключения	Screw connection
Модель	Top mounting
Способ крепления	Side mounting
Подставка для лампы	Отсутствует

5. Апробации

Стандарты на продукцию	UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.	E36332
UL Категория Контроль №	NLRV
CSA File No.	165628
CSA Class No.	3211-05
Сертификация Северной Америки	UL listed, CSA certified
Специально разработан для Северной Америки	Нет

6. Характеристики


Дополнительное оснащение	1: Автоматы защиты двигателей2: Стандартный вспомогательный контакт

7. Размеры

Доп. контакт индикации аварийного срабатывания 1НЗ

Alternate Catalog No. XTPAXSATR02

Технический паспорт - AGM2-01-PKZ0
